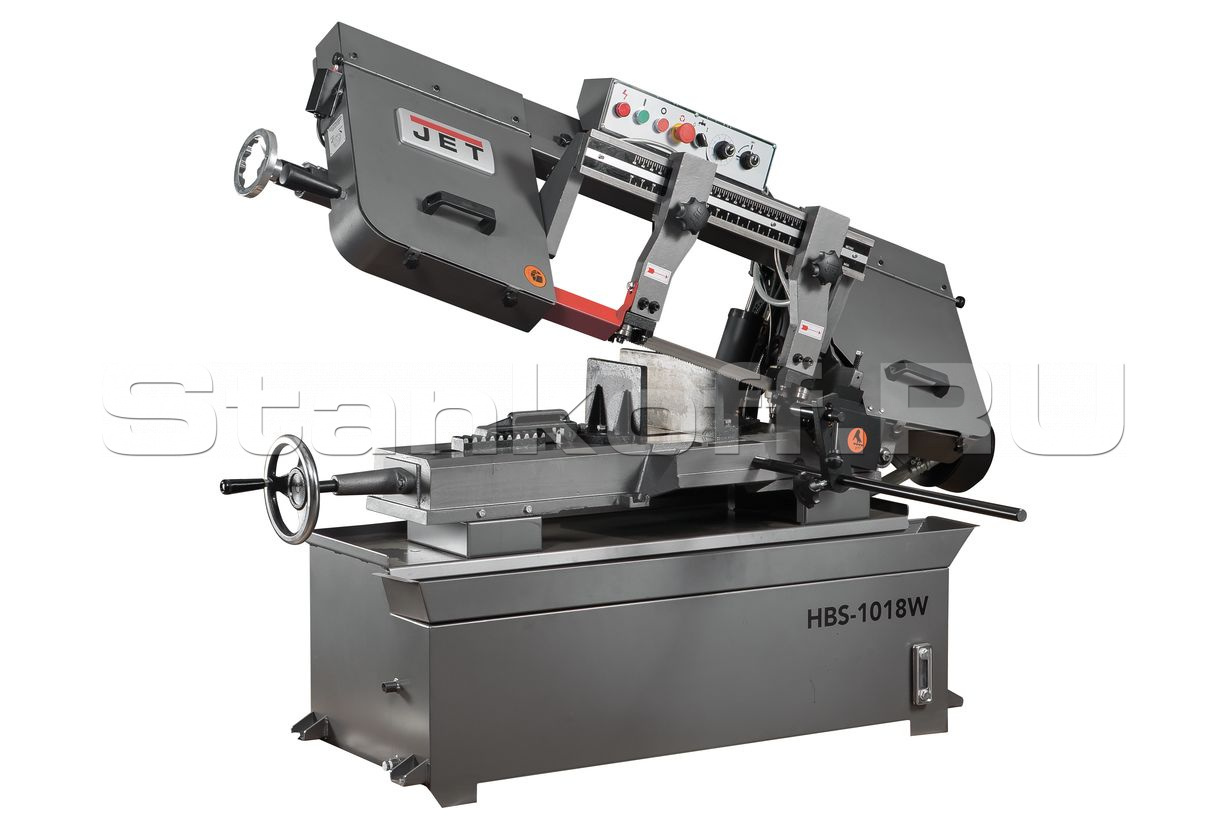

Ленточнопильный станок по металлу JET HBS-1018W

Ленточнопильный станок HBS-1018W представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 190 мм. Особенность конструкции станка HBS-1018W заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 250х415 мм.

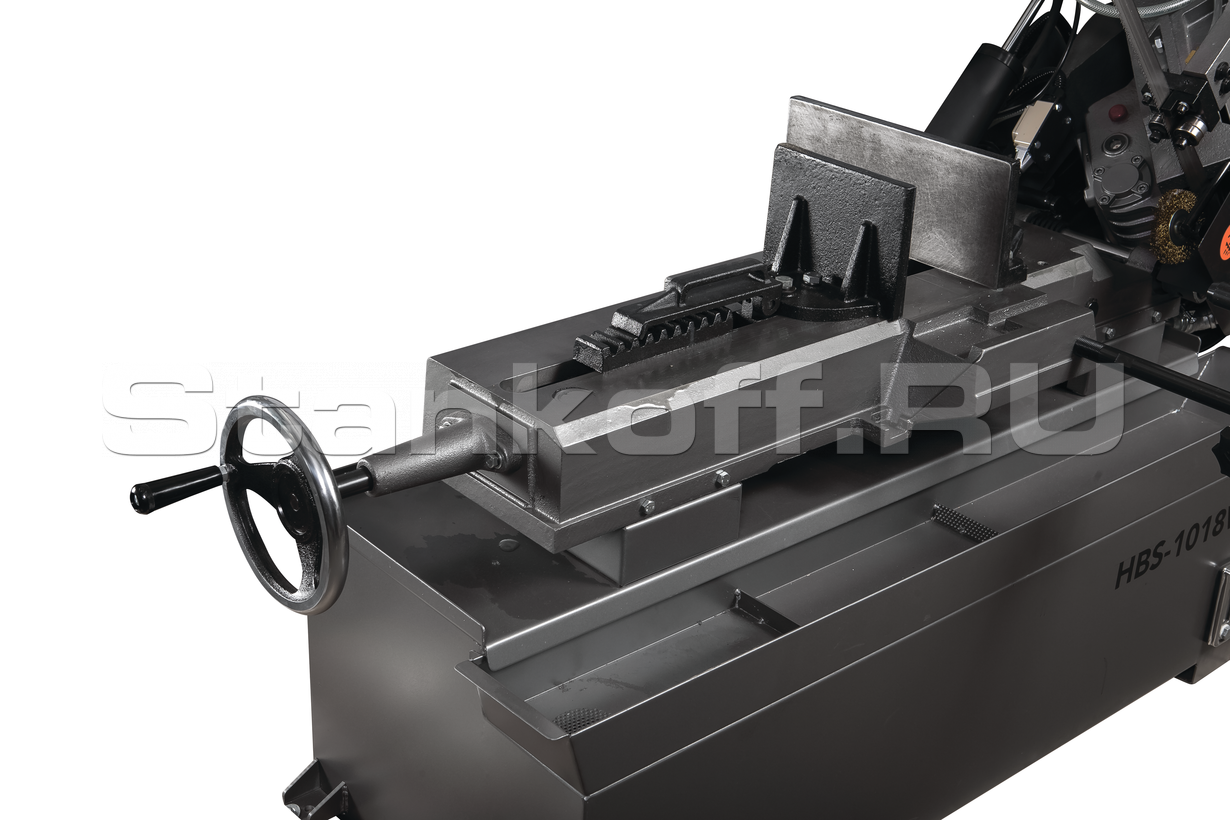

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

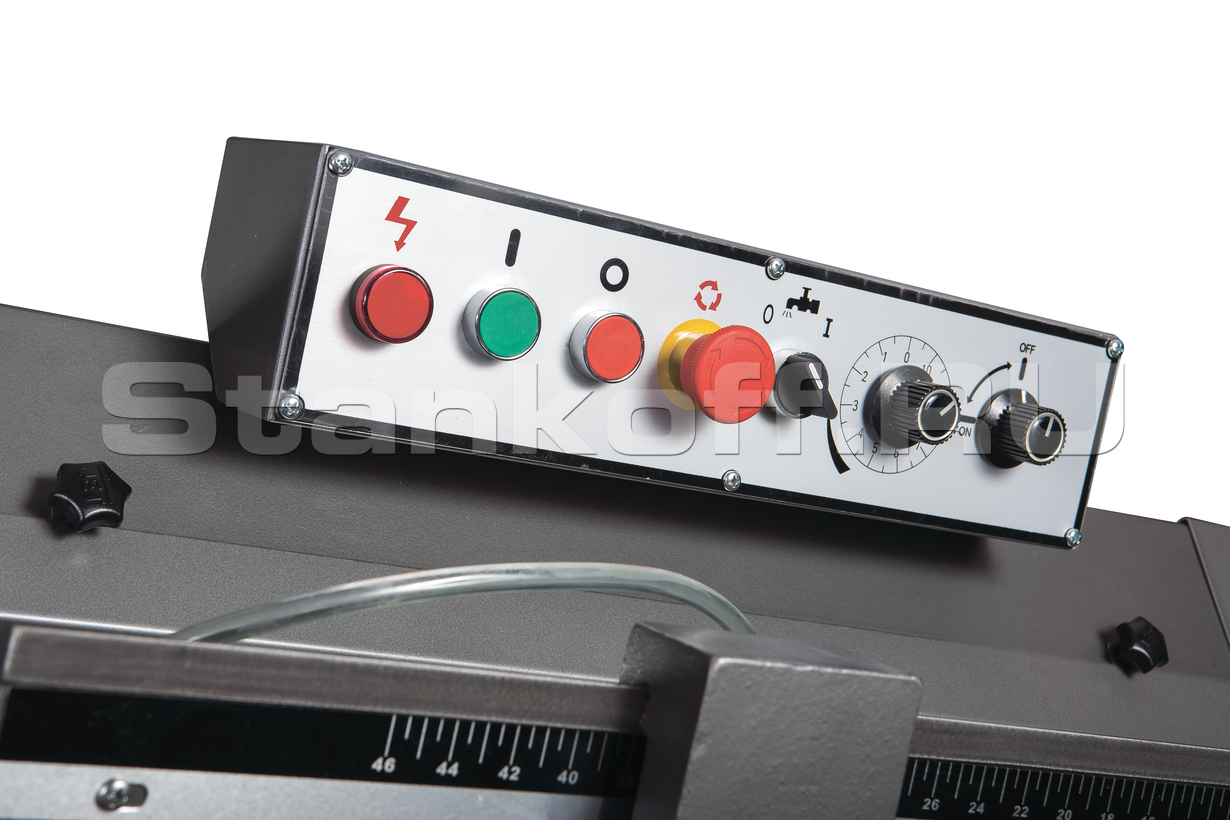

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 25,40,50 и 70 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

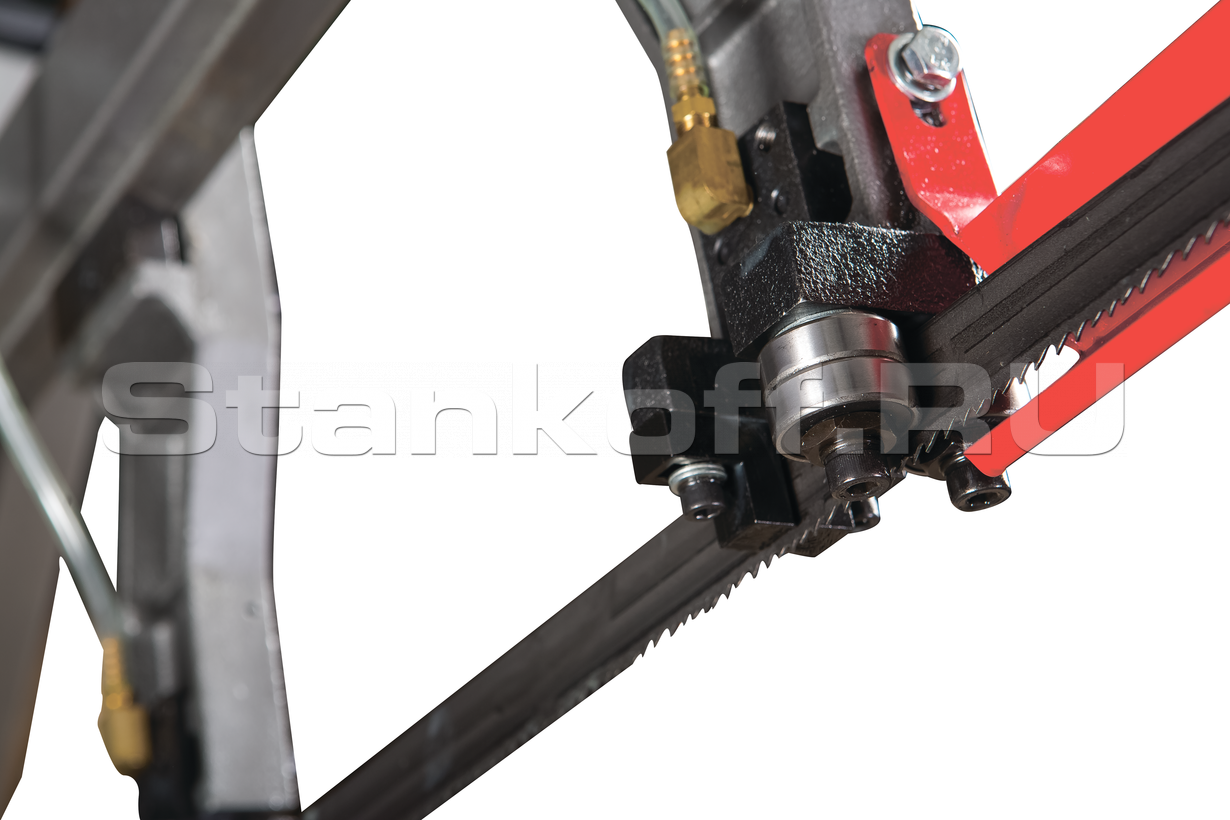

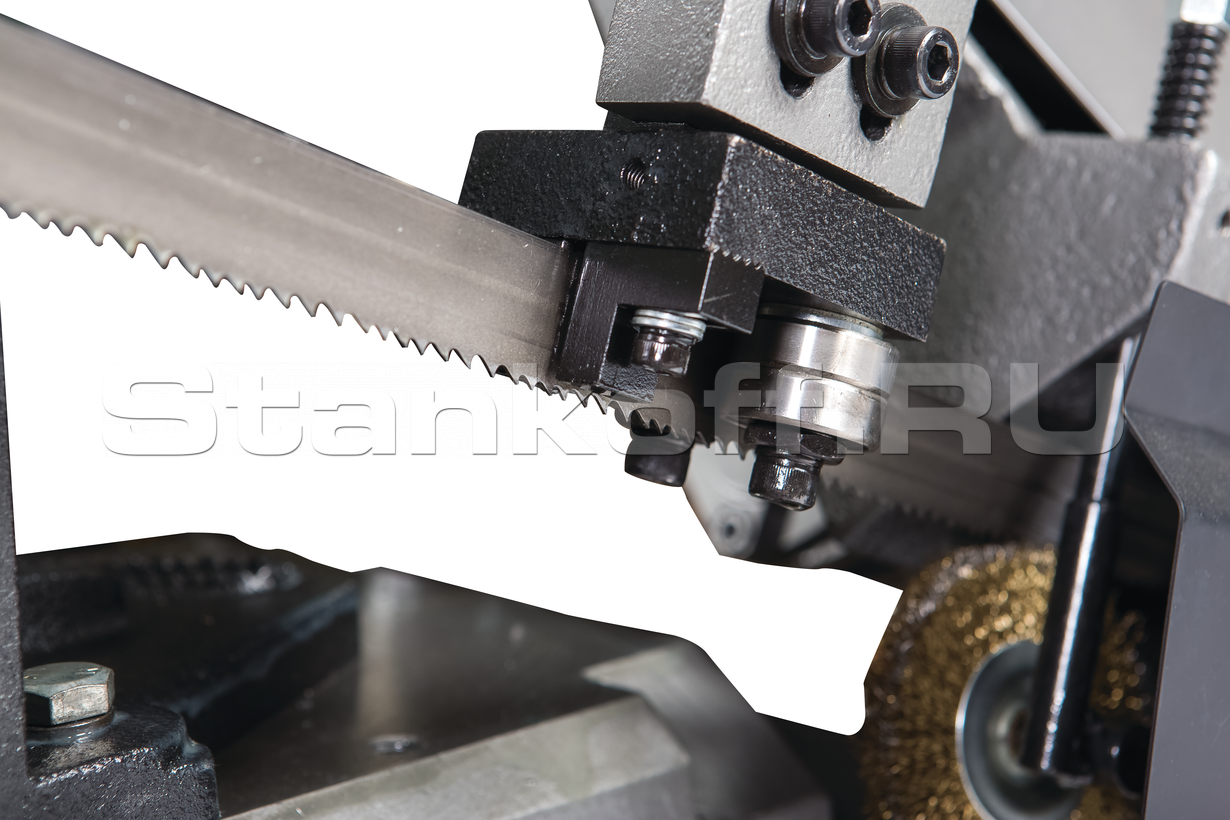

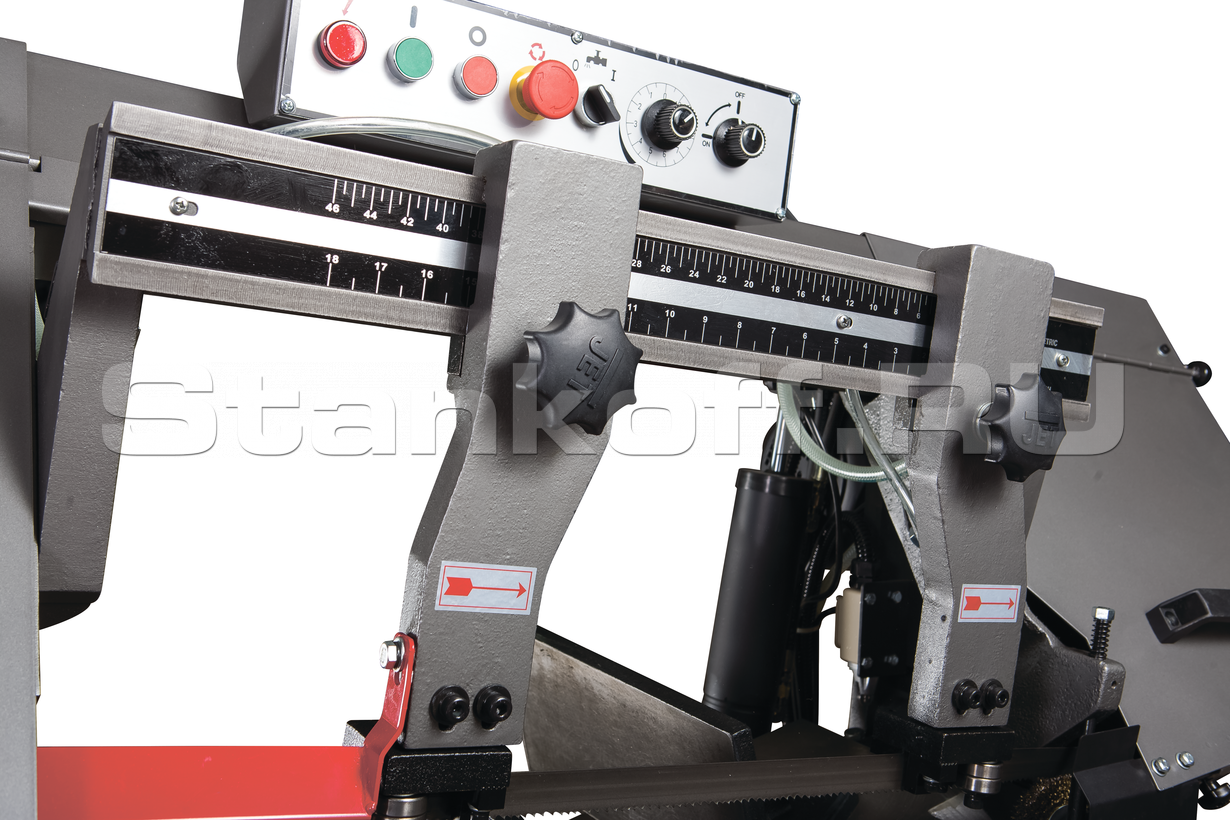

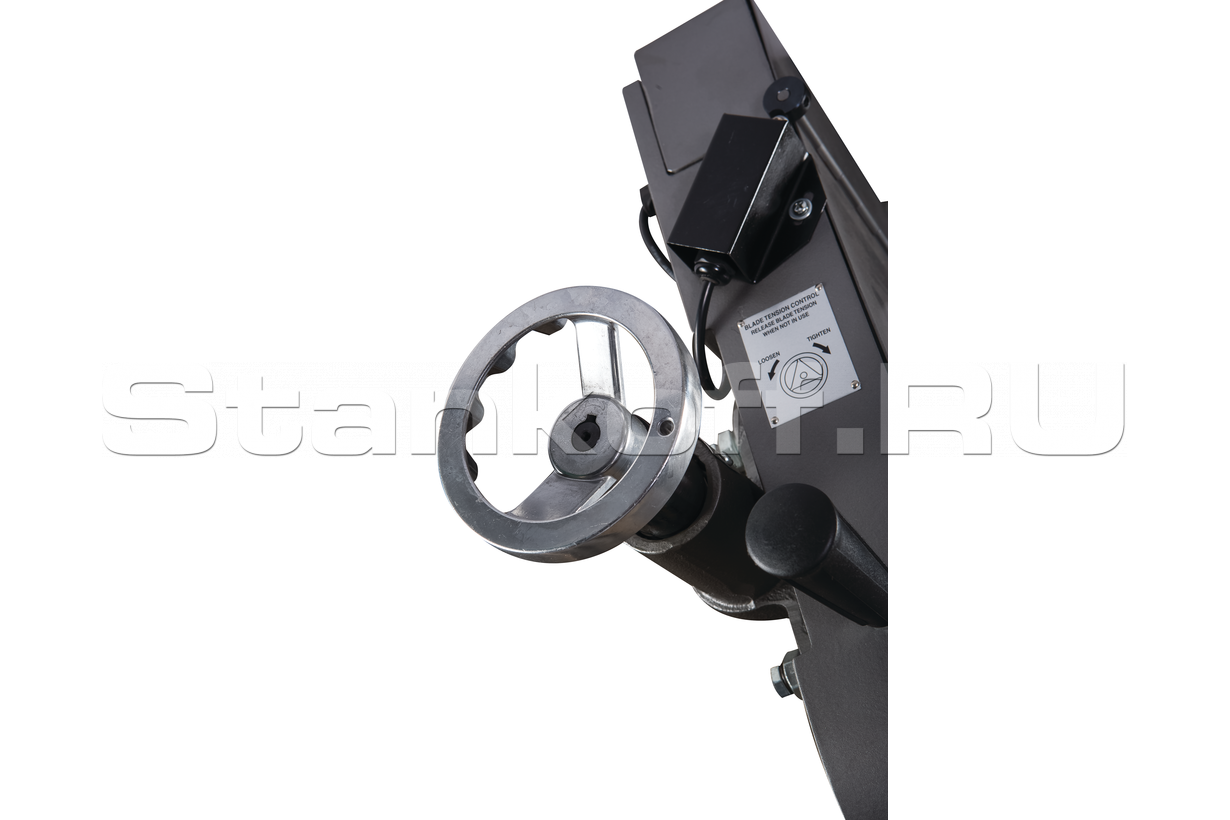

Модель HBS-1018W имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы 5 подшипниками и сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли.

Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 355 кг.

• Модель американского типа;
• Наличие системы гидроразгрузки;
• Плавное опускание пильной рамы;
• Закаленный и отшлифованный червяк с бронзовым червячным колесом;
• предназначен для длительного срока службы;
• Регулируемые направляющие ленточного полотна на 5-и подшипниках;

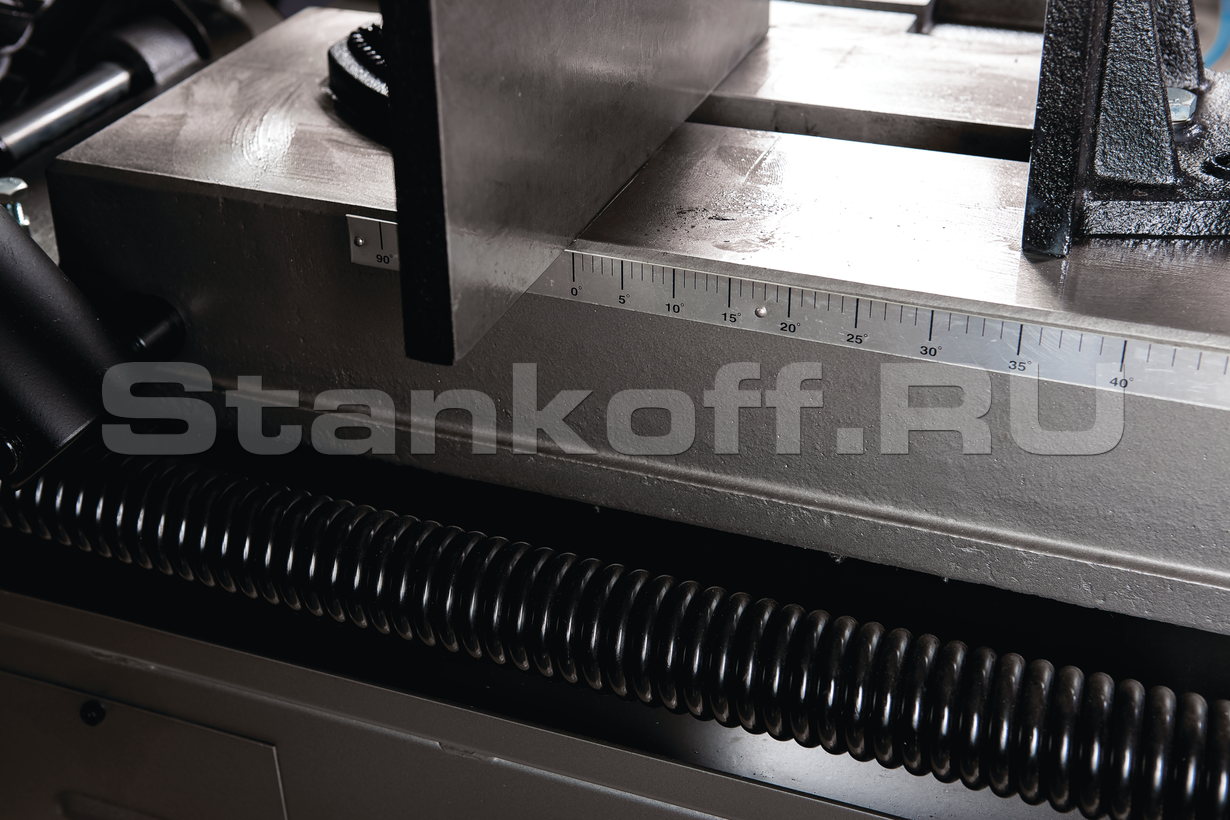

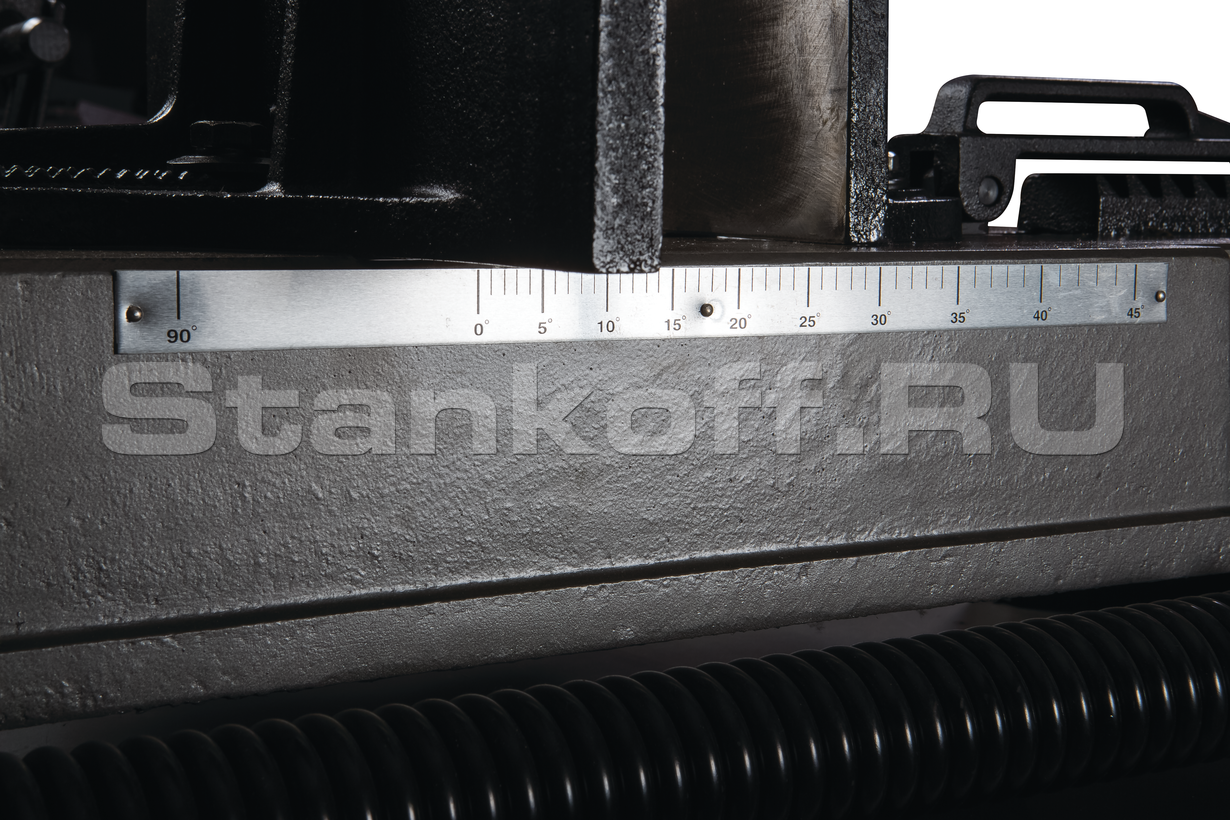

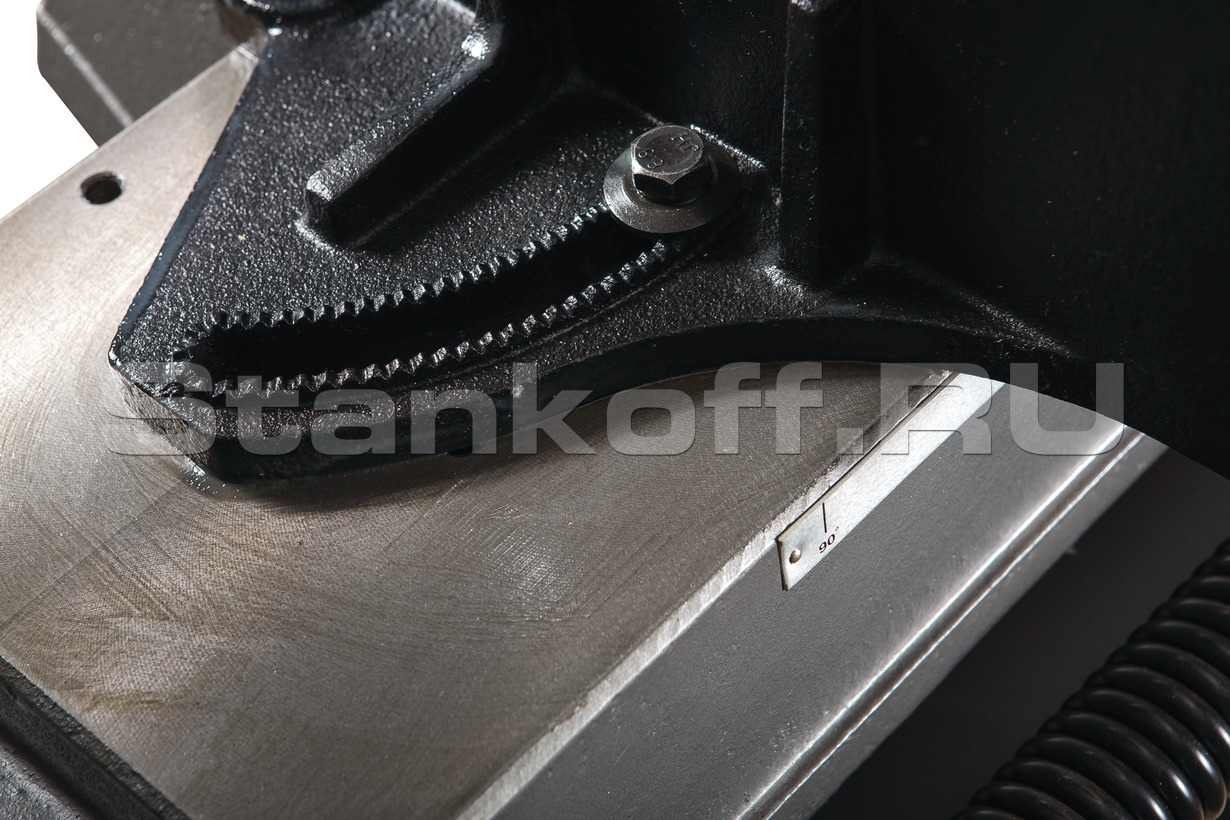

• Быстро переставляемая губка тисков с возможностью поворота до 45°;
• Резка прямоугольных заготовок большого сечения;

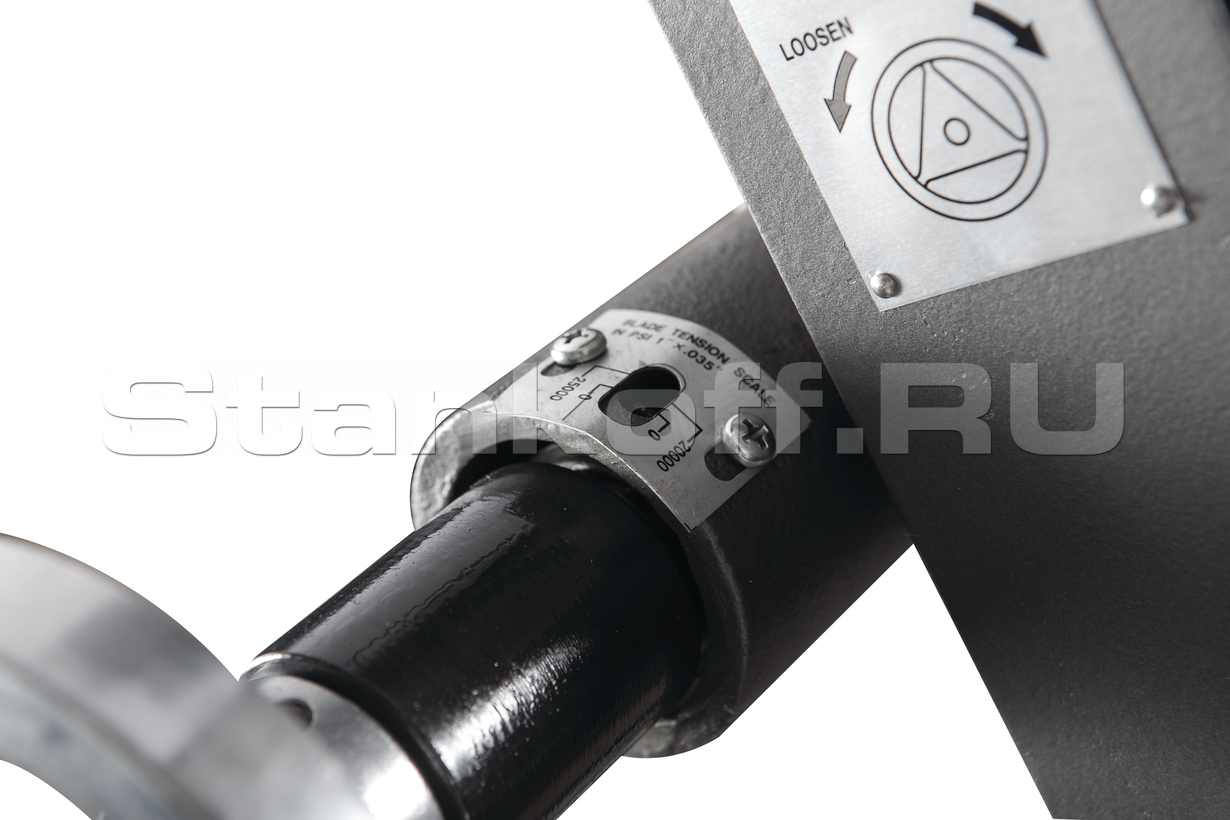

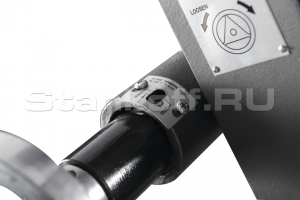

• Большой маховик и встроенная шкала для удобного натяжения пильной ленты;
• 4 скорости движения ленточного полотна для пиления различных материалов;
• Ременная передача;
• Автоматическое отключение после сквозного распила;
• Регулируемые передняя и задние направляющие для перпендикулярного реза;

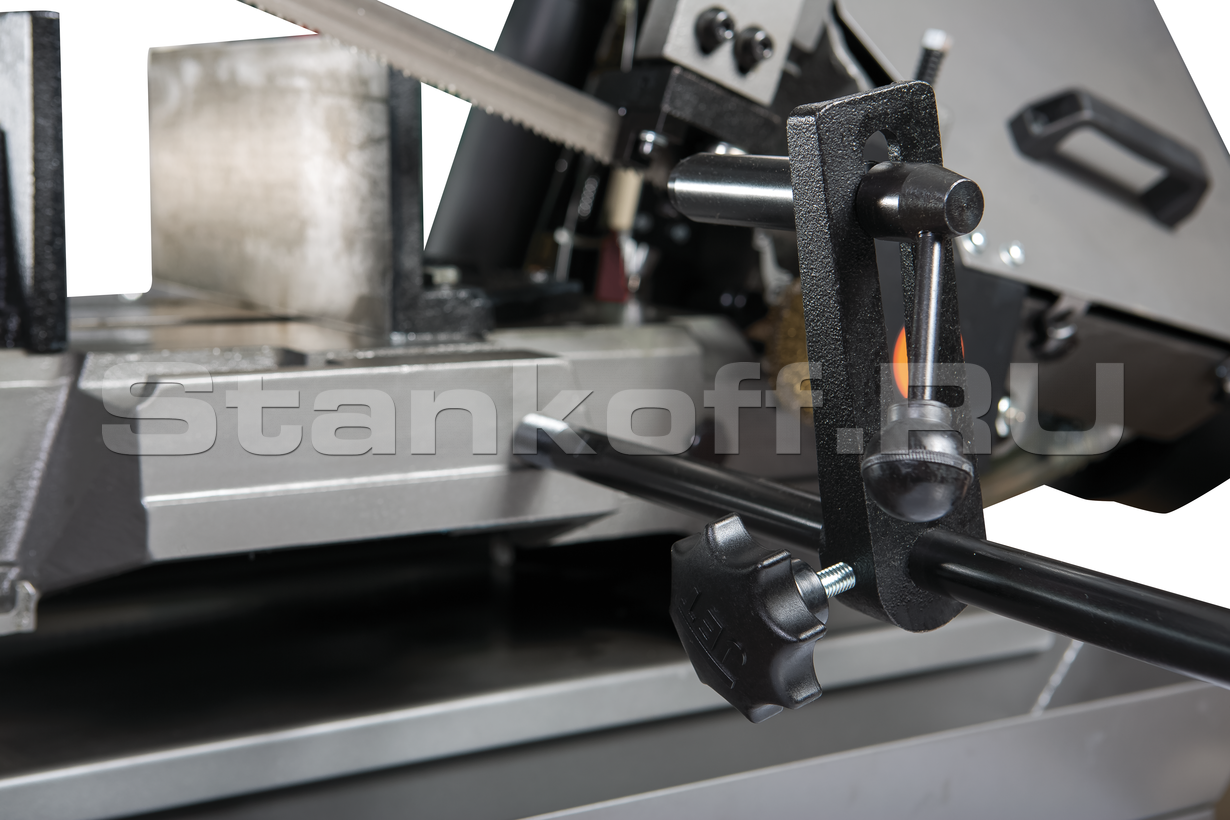

• Регулируемый концевой упор для серийных работ;
• Подставка со встроенной системой подачи СОЖ;
• Съемный поддон для сбора стружки и легкой чистки.

• Биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI;
• Регулируемый концевой упор;
• Гидравлическая система подачи;
• Автоматический выключатель окончания распила;
• Система подвода СОЖ;

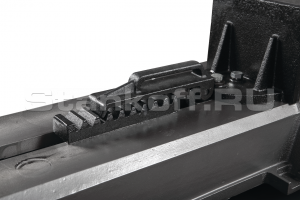

• Быстропереставляемая губка тисков;
• Концевые выключатели крышек.
