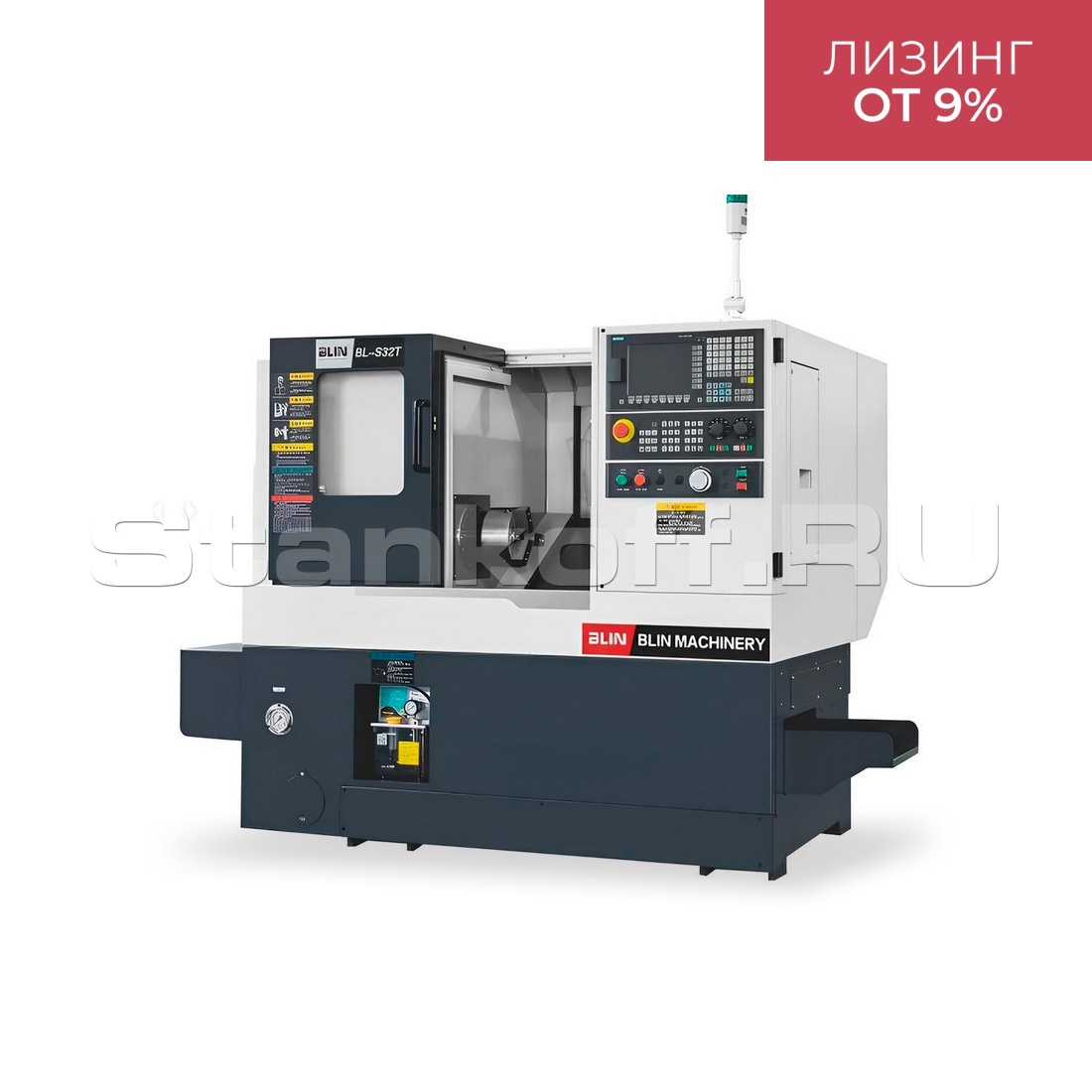

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S32
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарный обрабатывающий центр BL-S32 от NINGBO BLIN MACHINERY — это высокоточное и надежное решение для обработки прутков из различных металлов. Оборудованный револьверной головой, станок обеспечивает быструю переналадку и многопозиционную обработку, что значительно повышает эффективность производства. Оборудование идеально подходит как для мелкосерийного, так и для массового производства. Модель оснащена линейным инструментальным блоком.
Комплектующие
| Система ЧПУ | Fanuc (Япония), SIEMENS (Германия) |
| Приводы | Fanuc (Япония), SIEMENS (Германия) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |

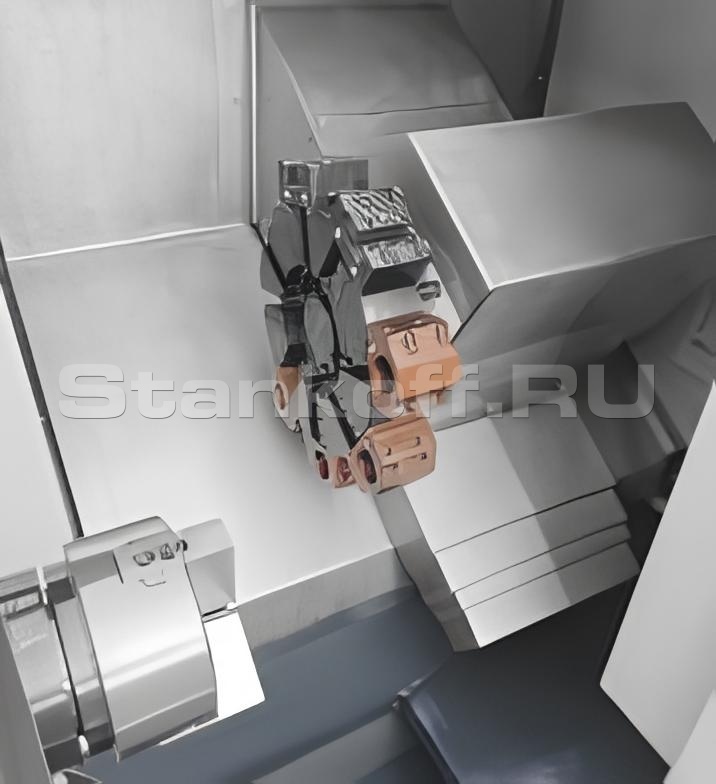

| Револьверная голова | PRAGATI (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Комплектация
- Система ЧПУ SIEMENS 808D
- Ручной маховичок управления MPG

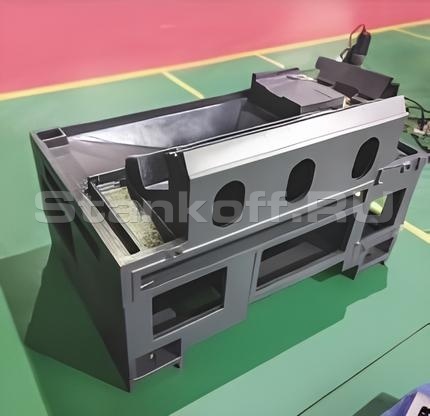

- Станина чугунная с наклоном 30°
- Линейные направляющие по осям X/Z
- Сервоприводы SIEMENS по осям X/Z
- Шпиндель высокоточный с электромагнитным тормозом
- Гидравлический цанговый патрон 5" главного шпинделя

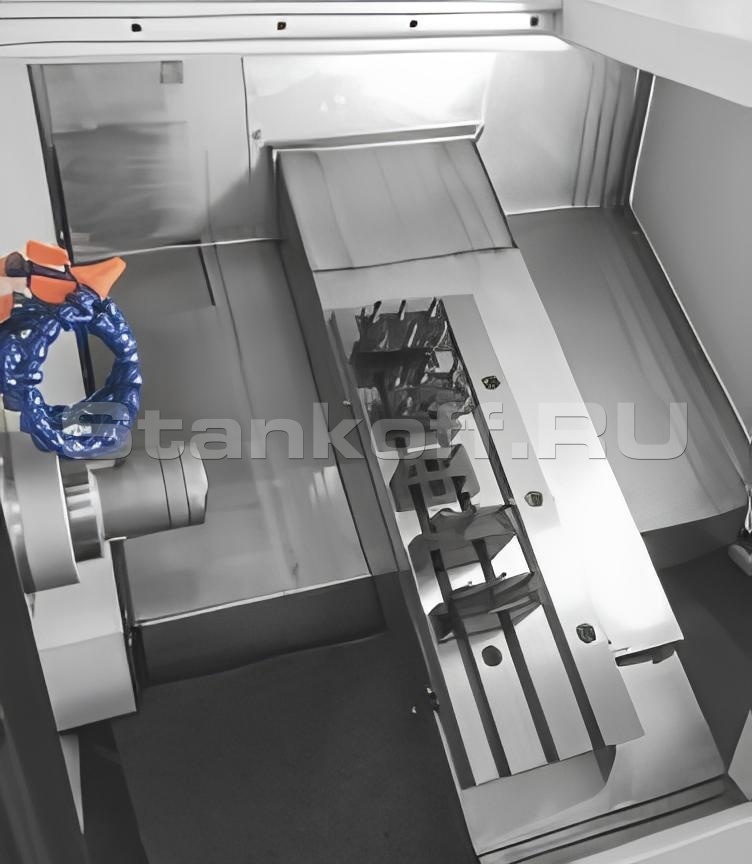

- Инструментальный блок на 5 позиций
- Автоматический цепной конвейер для стружки и бункер для стружки
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3х-цветная сигнальная лампа
- Выносная педаль управления
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Комплект документации по системе ЧПУ
- Держатели инструмента – 4 шт.
Дополнительные опции
- Система ЧПУ SIEMENS 828D
- Система ЧПУ FANUC 0i-TF
- Жесткое нарезание резьбы
- Фильтр удаления масляного тумана
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
| Система ЧПУ | SIEMENS 808D |
| Основные характеристики | |
| Максимальный диаметр заготовки, устанавливаемый над станиной | Ø 360 мм |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | Ø 90 мм |
| Максимальная длина точения | 200 мм |
| Максимальный диаметр точения | Ø 200 мм |
| Главный шпиндель | |
| Тип шпинделя | Механический шпиндель, ременный привод |
| Диаметр отверстия шпинделя | Ø 46 мм |
| Торец шпинделя | А2-4 |
| Максимальная скорость шпинделя | 5 000 об/мин |
| Максимальный диаметр обрабатываемого прутка | Ø 32 мм |
| Мощность шпинделя | 5,5 кВт |
| Патрон шпинделя | 5" (цанговый) |
| Перемещения (X, Y, Z) | |
| Тип линейных направляющих | роликовые |
| Перемещение по оси X | 290 мм |
| Перемещение по оси Y | – |
| Перемещение по оси Z | 250 мм |
| Ширина линейных направляющих X/Z | 30/30 мм |
| Быстрые перемещения по осям X/Z | 28/28 м/мин |
| Быстрые перемещения по оси Y | – |
| Инструментальная система | |
| Тип инструментальной системы | Блок линейных инструментов |
| Количество инструментальных позиций | 5 шт. |
| Время смены инструмента | – |
| Время полного поворота головы | – |
| Сечение хвостовиков инструмента | 16×16 (20×20), Ø 25 мм |
| Задняя бабка | |
| нет | |
| Точностные характеристики | |
| Шероховатость | Ra 0.4 ÷ 1.6 мм |
| Соосность | ≤ 0,003 мм |
| Точность позиционирования по X/Z | 0,005 / 0,008 мм |
| Повторяемость по X/Z | 0,002 / 0,004 мм |
| Другие характеристики | |
| Мощность двигателя насоса СОЖ | 0,48 кВт |
| Расход СОЖ | 2,5 м³/ч |
| Габариты станка | |
| Длина | 1 800 мм |
| Ширина | 1 400 мм |
| Высота | 1 500 мм |
| Вес станка | 1 700 кг |
