Система SYMplus care milling and turning

Программное обеспечение SYMplus care milling and turning для обучения токарной и фрезерной обработке имеет 4 уровня: виртуальная мастерская, мультимедийный имитатор PALplus, симулятор системы управления и CAD/CAM. Оно полностью русифицировано и охватывает все современные темы подготовки и переподготовки по ЧПУ — от DIN/PAL и тренажёров управления до CAD/CAM.

Система создана для комплексного обучения специалистов по станкам с ЧПУ и оснащена рабочими тетрадями и мультимедиа. Разработка получила награду в Германии как лучшая образовательная инновация и применяется такими компаниями, как Mercedes-Benz, AUDI, BOSCH, VOLKSWAGEN, KUKA, HAAS и другими.

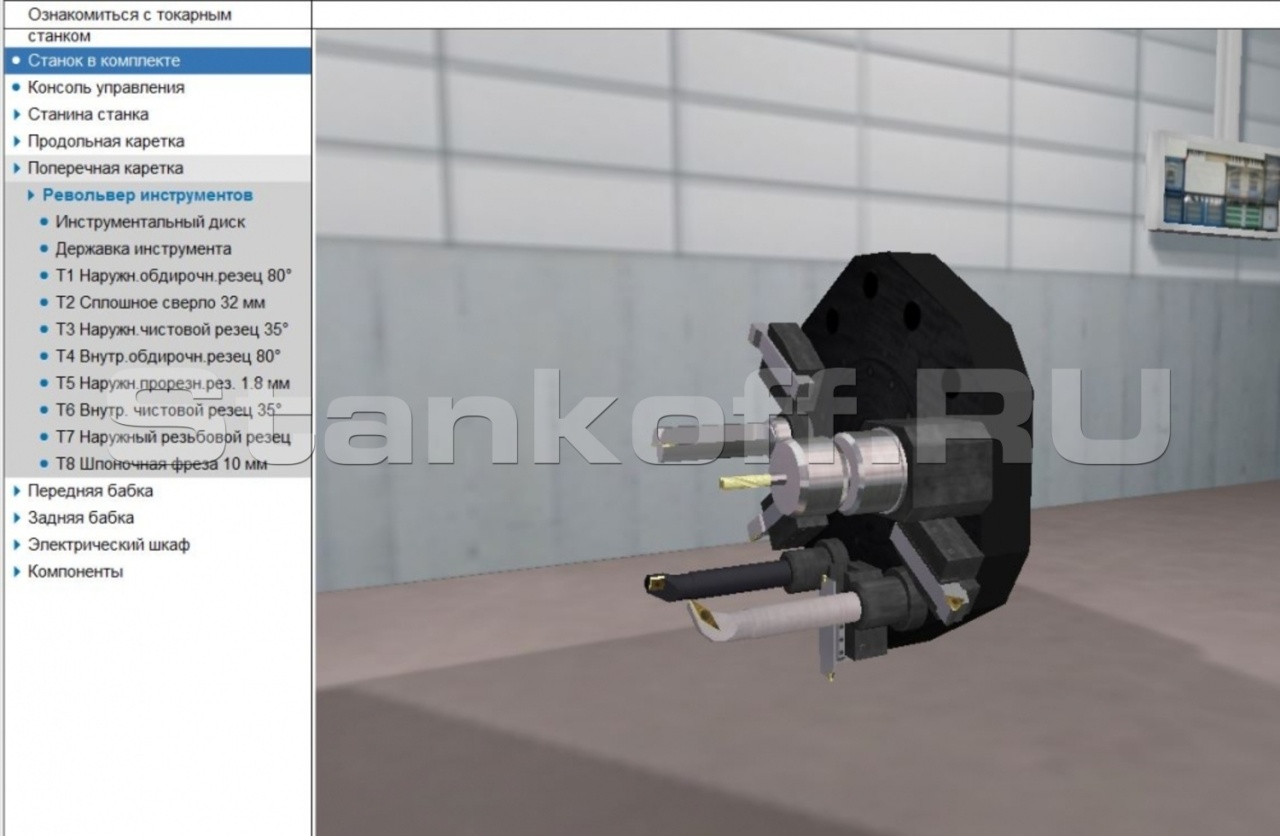

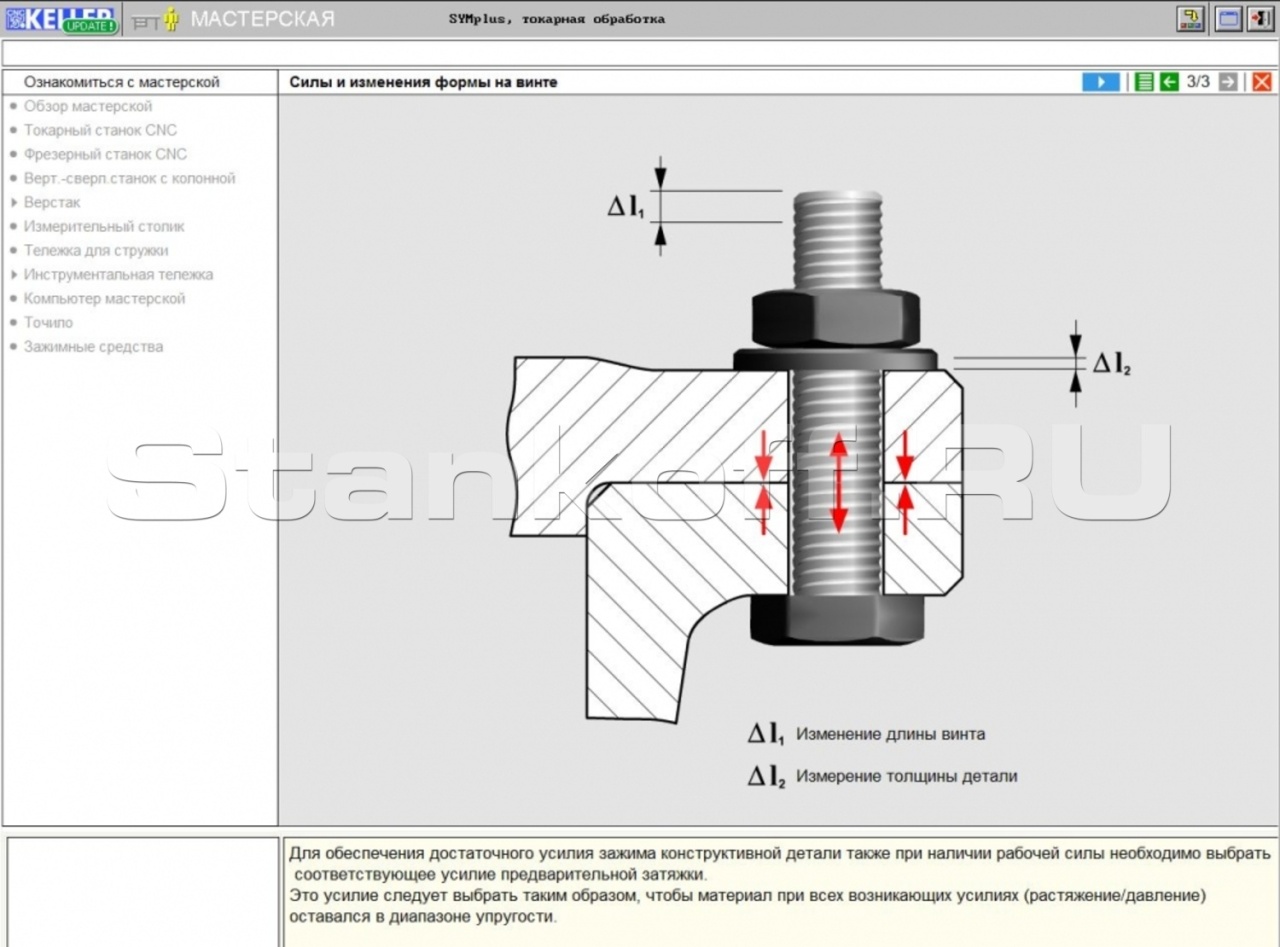

Первый уровень – виртуальная мастерская В 3D виртуальной обучающей среде первой ступени есть три режима: Виртуальный цех, Станок и Обслуживание. В «Цехе» студент знакомится с оборудованием, приспособлениями и инструментами; в «Станке» можно разобрать и изучить его узлы; в «Обслуживании» — отработать наладку и обслуживание, включая моделирование виртуальных столкновений.

• Ознакомление с рабочим местом и оборудованием цеха в 3D;
• Интерактивные модули по станкам с ЧПУ (приспособления, измерительные инструменты);
• Реалистичное моделирование наладки станков;
• Изучение устройства и работы типичного токарного станка с ЧПУ, включая обслуживание.

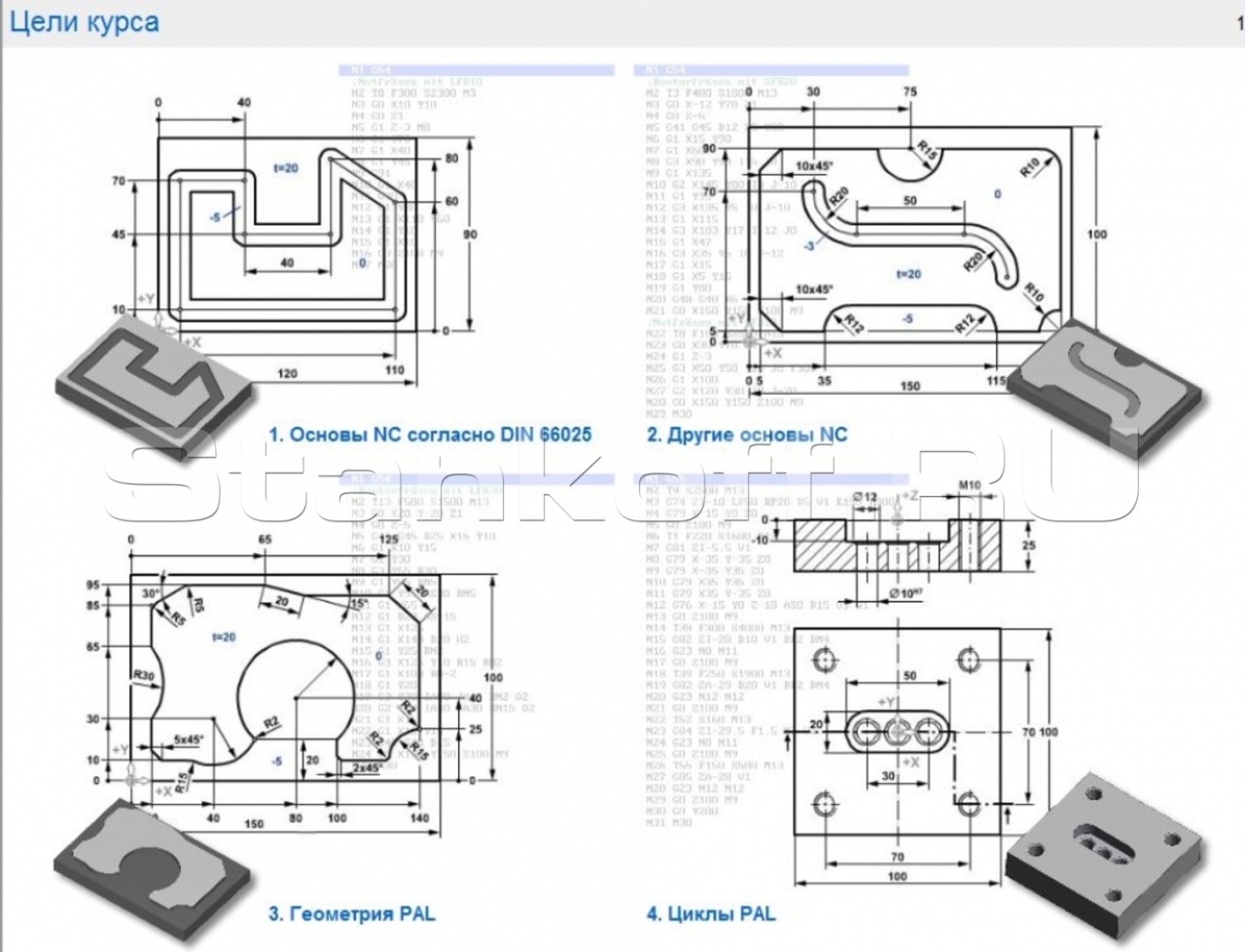

Второй уровень – мультимедиа имитатор PALplus На втором уровне изучаются основы программирования ЧПУ с использованием команд G и M. Этот уровень называется DIN/PAL и включает раздел PALplus с мультимедийными модулями PAL (G1, G2, G3) и Имитатором PAL. Освоение программирования токарной обработки на ЧПУ с использованием международного языка ISO-7bit (DIN 66025) и системы PAL. Обучение с помощью мультимедиа значительно облегчает освоение новых материалов по ЧПУ. Третий уровень – имитатор системы управленияУглубленное изучение систем управления CNC

• Имитатор ЧПУ поддерживает популярные системы управления: FANUC, HAAS, HEIDENHAIN и позволяет изучать их с помощью 3D-графики.
• Программирование основных токарных операций на виртуальной стойке ЧПУ.

Четвертый уровень – CAD/CAM Система CAD/CAM — графическая система программирования с прямой связью с производством. Автоматическое вычисление допусков по ISO, размеры выточек по резьбе, определение остатков материала и измерительные функции.

• Связь геометрии детали с технологией обработки;
• Изучение геометрических основ токарной обработки на станках с ЧПУ;
• Изучение технологических основ токарной обработки на станках с ЧПУ.
