Детальное описание

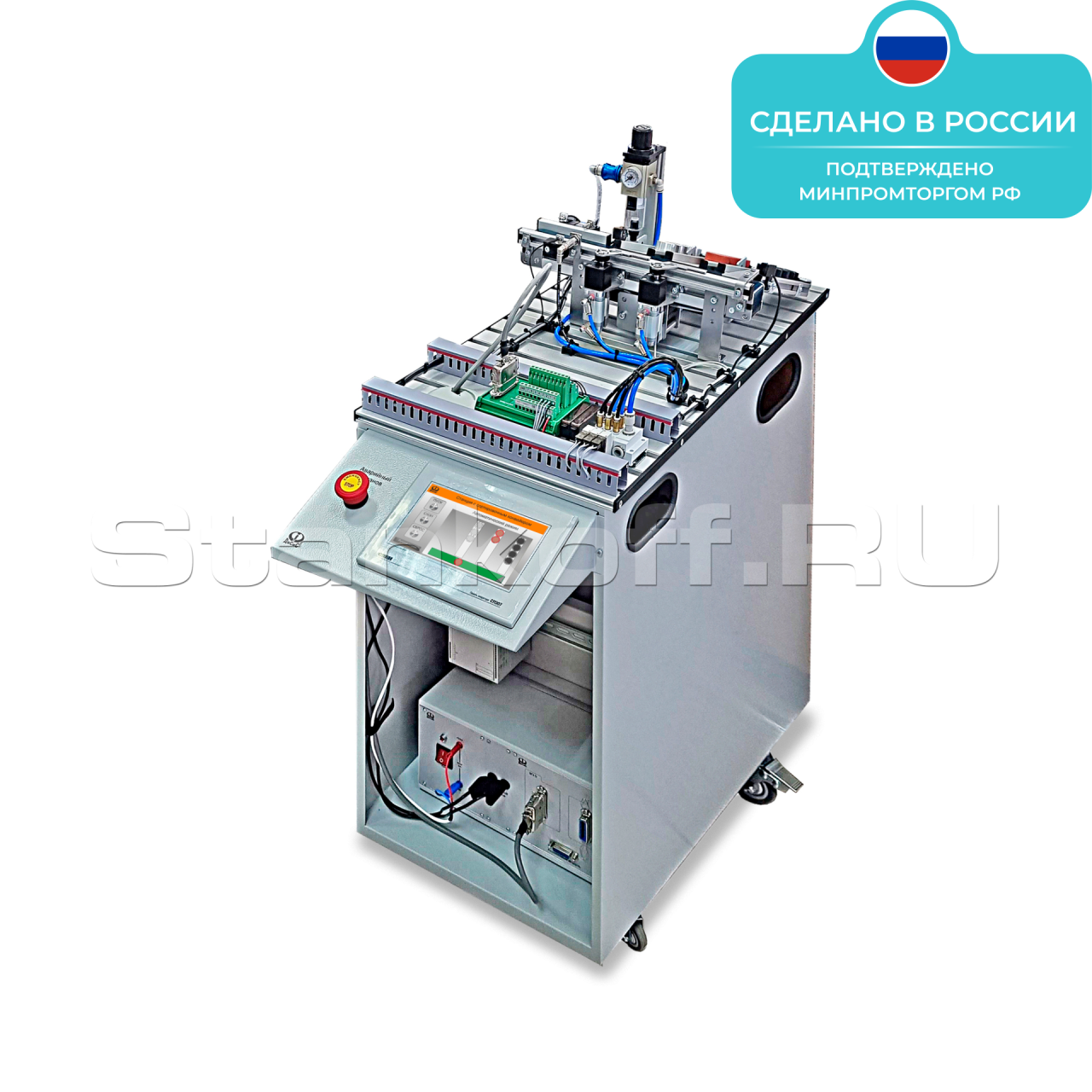

Мехатронная станция с сортировочным конвейером MPS-02 – функциональная модель технологического участка, предназначенная для сортировки деталей с использованием ленточного конвейера и трёх накопительных модулей. Детали подаются на конвейер вручную либо с помощью станции с подъемно-транспортным модулем в произвольном порядке. Цвет и материал деталей определяются с помощью оптоволоконного (диффузионного оптического) и индуктивного датчиков. Далее система сортировки с двумя стрелочными дефлекторами направляет детали в соответствующие накопительные модули (скаты) на основании полученных данных. Оптический барьерный датчик следит за уровнем заполнения каждого из накопителей.

Мехатронный модуль предназначен для выполнения практических и лабораторных работ по следующим темам:

Монтаж и наладка оборудования с электро-, пневмоприводами;
Выбор, монтаж и настройка датчиков;
Монтаж систем управления на базе программируемых логических контроллеров;
Программирование логических контроллеров;
Поиск неисправностей в линиях передачи данных;
Поиск неисправностей в исполнительных механизмах;
Наладка совместной работы приводного, информационного и управляющего оборудования мехатронной системы.

Область применения

Используется в качестве объекта программирования промышленного контроллера в соответствии с циклограммой сортировки по цвету и материалу;
Разработка проектов для панели оператора: визуализация параметров, управление станцией в реальном времени, создание мнемосхем технологического процесса;
Настройка и калибровка датчиков, определяющих положение детали и штока пневматических приводов;
Применяется при монтаже электрического и пневматического оборудования, сигнальных устройств, а также прокладке кабелей и трубок;
Подходит для подготовки к региональным и отборочным этапам соревнований по компетенции «Мехатроника»;
Используется при подготовке к проведению Демоэкзамена.

Комплектация

Мобильное основание — 1 шт
Профилированная монтажная плита — 1 шт
Конвейерный модуль — 1шт
Накопительный модуль с перилами — 3 шт
Блок подготовки воздуха — 1 шт
Терминал подключения дискретных входов и выходов — 1 шт
Пульт симуляции цифровой -1 шт.
Программируемый логический контроллер — 1 шт
Панель оператора — 1 шт
Дискретный кабель, параллельный — 1 шт
Кабель питания — 1 шт
Набор заготовок — 1 шт
Компрессор лабораторный — 1 шт
Набор держателей для кабеля — 1 шт

Функция перемещения заготовки	Есть
Функция определения типа материала и цвета заготовки	Есть
Функция сортировки заготовок в зависимости от цвета и материала	Есть
Рабочее давление, Бар	6
Напряжение питания, В	24
Количество дискретных входов, шт	6
Количество дискретных выходов, шт	4
Максимальный диаметр обрабатываемой заготовки типа «корпуса цилиндра», мм	35
