Продам Универсальный быстроходный Токарный станок TUM-35D Б/У
Детальное описание

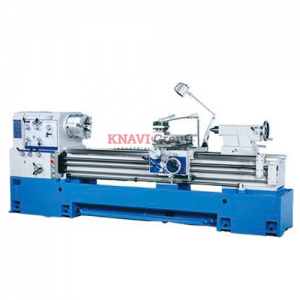

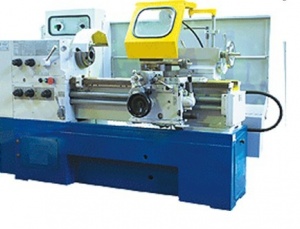

В продаже Универсальный быстроходный Токарный станок TUM-35D. Станок в отличном состоянии, в комплекте с двумя люнетами, с проверкой в работе.
Технические характеристики TUM-35D
| Наименование параметра | TUM-35 |
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 350 |
| Высота оси центров над плоскими направляющими станины, мм | 180 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 200 |
| Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм | 500, 800, 1000 |
| Шпиндель | |
| Диаметр отверстия в шпинделе, мм | 36 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | |
| Частота вращения шпинделя в прямом направлении, об/мин | 28..2500 |
| Частота вращения шпинделя в обратном направлении, об/мин | 28..2500 |
| Количество прямых скоростей шпинделя | 14 |
| Количество обратных скоростей шпинделя | 14 |
| Конец шпинделя | С5 DIN 5 |
| Коническое отверстие шпинделя по ГОСТ 2847-67 | Морзе 5 |
| Диаметр фланца шпинделя, мм | |
| Наибольший крутящий момент на шпинделе, Нм | 270 |
| Коробка подач | |
| Диапазон продольных подач, мм/об | 0,04.. 0,4 |
| Диапазон поперечных подач, мм/об | 0,02..0,2 |
| Количество подач продольных | 9 |
| Количество подач поперечных | |
| Количество нарезаемых резьб — метрических | 38 |
| Количество нарезаемых резьб — модульных | 31 |
| Количество нарезаемых резьб — дюймовых (Whitworth) | 35 |
| Количество нарезаемых резьб — питчевых | 25 |
| Пределы шагов метрических резьб, мм | 0,2..18 |
| Пределы шагов дюймовых резьб, ниток/дюйм (Whitworth) | 76..2 |
| Пределы шагов модульных резьб, модуль | 0,4..13,5 |
| Пределы шагов питчевых резьб, питч диаметральный | 38..2 2/3 |
| Суппорт | |
| Наибольшая длина продольного перемещения, мм | 500, 800, 1000 |
| Шаг ходового винта, мм | 6 |
| Наибольшее сечение державки резца, мм | 16 х 16 |
| Высота от опорной поверхности резца до оси центров (высота резца), мм | |
| Задняя бабка | |
| Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 | Морзе 4 |
| Наибольшее перемещение пиноли, мм | 100 |
| Величина поперечного смещения корпуса бабки, мм | ±10 |
| Электрооборудование | |
| Электродвигатель главного привода, кВт (об/мин) | 4 (1500) |
| Электродвигатель привода быстрых перемещений, кВт (об/мин) | |
| Электродвигатель насоса СОЖ, кВт (об/мин) | 0,155 (3000) |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота) РМЦ=1000, мм | 2470 х 1000 х 1410 |
| Масса станка, кг | 1500 |
Остались вопросы, звоните 9587628823
