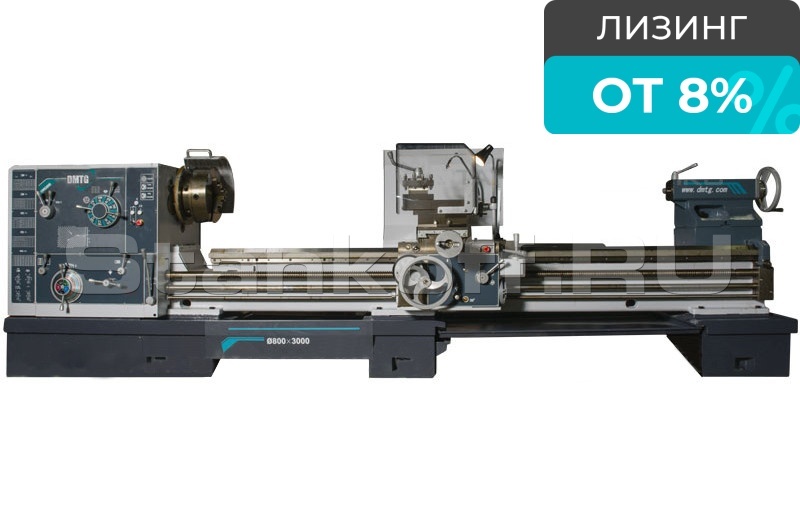

Токарный станок CW6280E/3000 (аналог ДИП-400)
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
- Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
- Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
- Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
- Возможно силовое точение со съемом до 5 мм за проход.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 11 кВт (опция: 15 кВт).
- Высокопроизводительная гидростанция с баком 35 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советского станка ДИП-400.
Комплектация
- 3-кулачковый токарный патрон Ø400 мм;
- 4-кулачковый токарный патрон Ø630 мм;
- Планшайба Ø800 мм;
- Резьбоуказатель;
- Полный защитный кожух ;
- Поводковый патрон;
- Люнет подвижный Ø20-130 мм;
- Люнет неподвижный Ø40-290 мм;
- Станочный светильник;
- Система подачи СОЖ 11;
- Упорный центр МК6;
- Обслуживающий инструмент;
- Руководство по эксплуатации на русском языке.
| Электропитание | |
| Мощность двигателя шпинделя, кВт | 11 (опция: 15) |
| Станочные данные | |
| Диаметр обработки над станиной, мм | 800 |
| Диаметр обработки над суппортом, мм | 480 |
| Диаметр обработки в выемке станины, мм | 1000 |
| Длина выемки станины, мм | 350 |
| Межцентровое расстояние, мм | 3000 |
| Ширина станины, мм | 550 |
| Максимальный вес обрабатываемой заготовки, кг | 2000 |
| Шпиндель | |
| Число оборотов шпинделя, об/мин | 7,5 - 1000 |
| Количество скоростей шпинделя, шт | 18 вперед / 6 назад |
| Проходное отверстие шпинделя, мм | 100(опция: 130) |
| Фланец шпинделя | С11 (DIN 55027, ISO 702/III) |
| Внутренний конус шпинделя, мм | метрический 120 (1:20) |
| Крутящий момент шпинделя, Нм | 2400 |
| Подачи и резьбы | |
| Продольная подача 1:1 (64 подачи), об/мин | 0,1 - 1,52 |
| Продольная подача 16:1 (64 подачи), об/мин | 1,6 - 24,3 |
| Поперечная подача | 1/2 от продольной подачи |
| Быстрый ход в продольном направлении, мм/мин | 3800 |
| Быстрый ход в поперечном направлении, мм/мин | 1900 |
| Пределы шага нарезаемых метрических резьб (52 шага), мм | 0,5 - 240 |
| Пределы шага нарезаемых дюймовых резьб (34 шага), ниток/дюйм | 28 - 1 |
| Пределы шага нарезаемых модульных резьб (53 шага) | модуль 0,5 - 120 |
| Пределы шага нарезаемых питчевых резьб (24 шага) | 28 - 1 DP |
| Резцедержатель | |
| Размер державки резца, мм | 30 х 30 |
| Угол поворота верхней каретки суппорта, град | ± 90° |
| Ход верхней каретки суппорта, мм | 200 |
| Ход поперечной каретки суппорта, мм | 460 |
| Задняя бабка | |
| Конус пиноли задней бабки | МК6 |
| Диаметр пиноли задней бабки, мм | 100 (опция: 125 ) |
| Ход пиноли задней бабки, мм | 250 |
| Поперечное перемещение задней бабки, мм | ± 10 |
| Габаритные размеры | |
| Габаритные размеры (ДxШxВ), мм | 5130x1380x1830 |
| Масса станка, кг | 5350 |
