Детальное описание

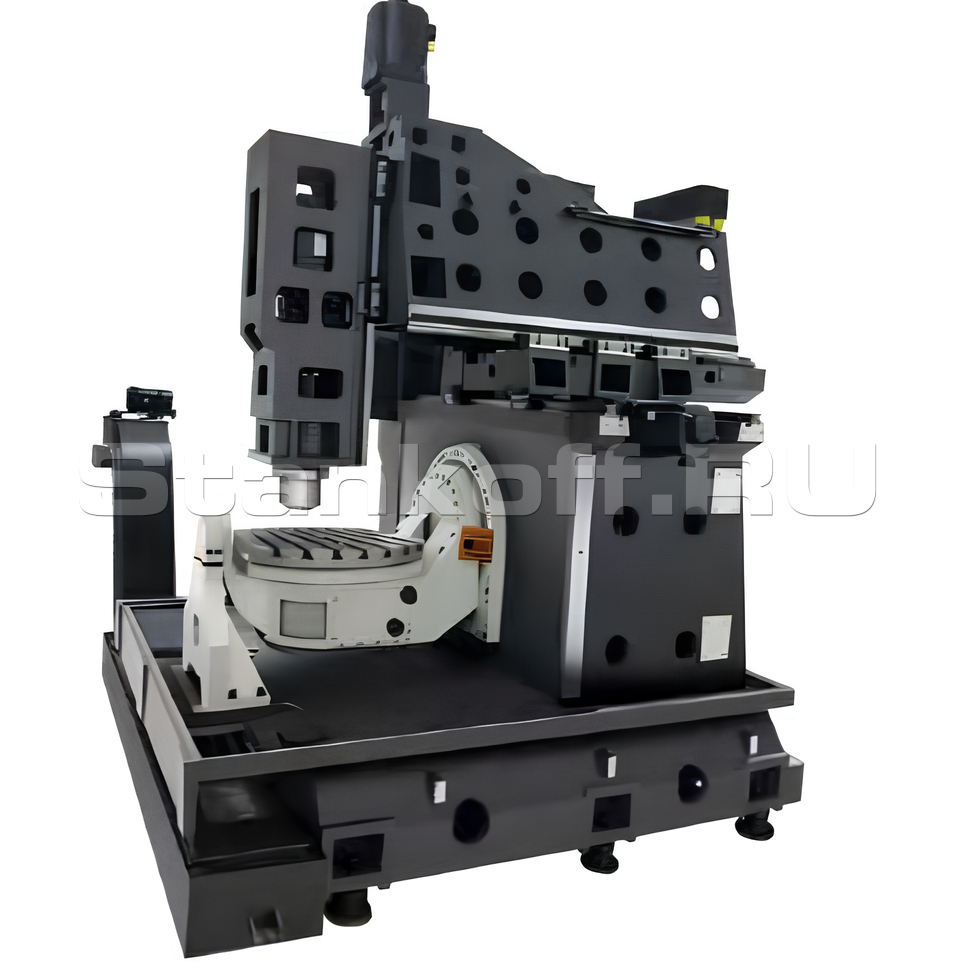

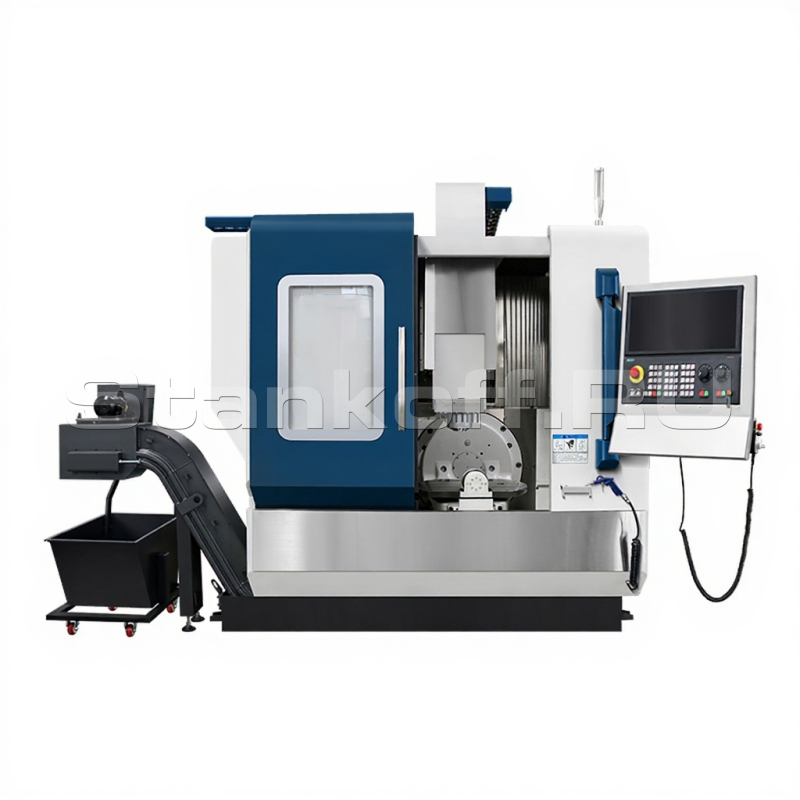

5-осевой обрабатывающий центр BMU500 — универсальный высокоточный станок, предназначенный для обработки сложных трёхмерных деталей. Оснащён современным ЧПУ Siemens ONE с полной поддержкой всех пяти осей (X, Y, Z, A, C) и замкнутой системой обратной связи по осям с линейными измерительными шкалами, что обеспечивает максимальную точность и стабильность обработки. Ротационный стол корзинного типа с прямым приводом AC гарантирует плавное и точное вращение без люфтов, а система масляного охлаждения шпинделя поддерживает стабильную работу при высоких скоростях и длительных режимах резания. Для эффективного удаления стружки станок оснащён цепным конвейером, поддерживающим чистоту рабочего пространства. Жёсткая конструкция и универсальность станка позволяют выполнять фрезерование, сверление и растачивание сложных форм, что делает BMU500 идеальным решением для авиационной, автомобильной, машиностроительной и инструментальной промышленности, где требуются высокая точность, надёжность и многослойная обработка сложных деталей.

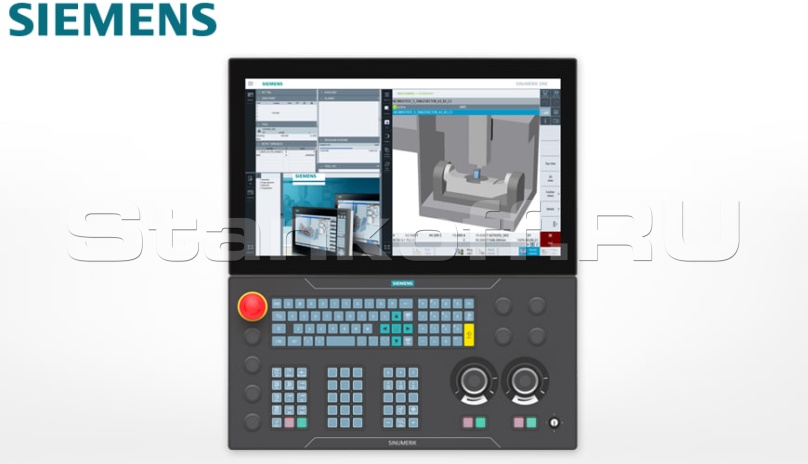

Система ЧПУ Siemens SINUMERIK ONE
- Модульная архитектура: Система обладает высокой степенью модульности, что позволяет адаптировать её под различные технологические задачи и требования производства.
- Интуитивно понятный интерфейс: Операционная панель SINUMERIK предоставляет удобный графический интерфейс с поддержкой мультитач и жестового управления, что облегчает настройку и управление станком.
- Интеграция с TIA: Система полностью интегрируется в среду Siemens Totally Integrated Automation (TIA), обеспечивая бесшовное взаимодействие с другими компонентами автоматизации и повышая общую эффективность производства.
- Поддержка многоосевой обработки: SINUMERIK ONE обеспечивает точное управление многими осями одновременно, что позволяет эффективно обрабатывать сложные детали с высокой точностью.
- Высокая производительность и точность: Система обеспечивает высокую точность обработки с минимальными погрешностями, что критично для производства сложных и высокоточных деталей.
- Гибкость и расширяемость: Благодаря своей модульной структуре, SINUMERIK ONE может быть адаптирован под различные технологические процессы и расширен дополнительными функциями по мере необходимости.
Стандартная комплектация
- Система ЧПУ Siemens ONE
- Прямой привод шпинделя
- Полностью замкнутая система обратной связи с линейным энкодером
- Цепной транспортёр стружки
- 24-позиционный магазин с плоской цепью
- Охладитель масла шпинделя
| Размер стола, мм | Ø500 |
| Размер Т-слота, мм | 14 |
| Максимальная нагрузка на стол, кг | 300 |
| Ход X, мм | 550 |
| Ход Y, мм | 450 |
| Ход Z, мм | 400 |
| Диапазон вращения оси B, ° | ±120 |
| Диапазон вращения оси C, ° | 360 |
| Расстояние от торца шпинделя до стола, мм | 150–550 |
| Конус шпинделя | BT-40 |
| Максимальная скорость шпинделя, об/мин | 12000 |
| Мощность шпинделя, кВт | 7,5 |
| Максимальный крутящий момент шпинделя, Нм | 36 |
| Тип инструментального магазина | Ручной |
| Вместимость инструментов, шт | 24 |
| Максимальный диаметр инструмента (полный/пустой), мм | Ø76 / Ø112 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (T–T), с | 1,55 |
| Быстрая подача (X/Y/Z), мм/мин | 36000 / 36000 / 36000 |
| Рабочая подача (X/Y/Z), мм/мин | 1–10000 / 1–10000 / 1–10000 |
| Точность позиционирования (X/Y/Z), мм | 0,0075 |
| Точность позиционирования (A/C), мм | 5 |
| Повторяемость позиционирования (X/Y/Z), мм | 0,005 |
| Повторяемость позиционирования (A/C), мм | 4 |
| Вес станка, кг | 6500 |
| Габариты станка (ДxШxВ), мм | 3800x3100x2750 |
