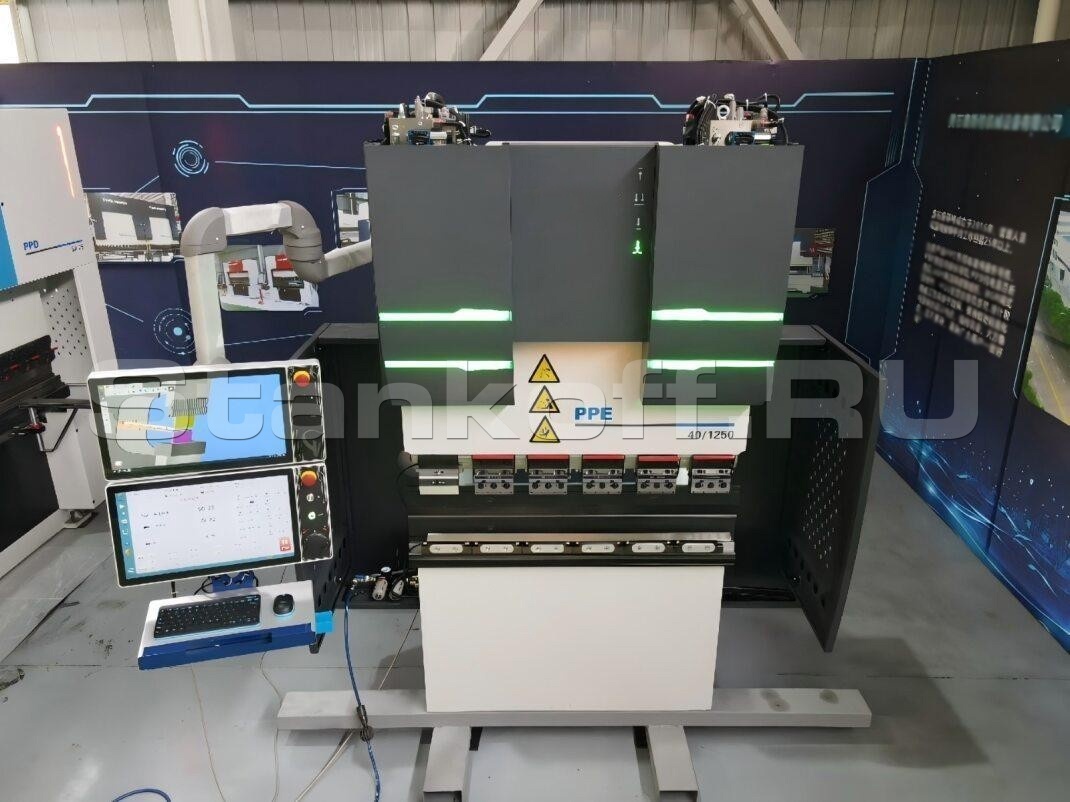

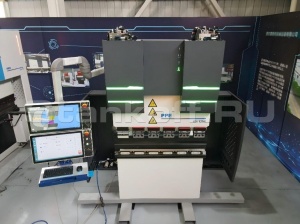

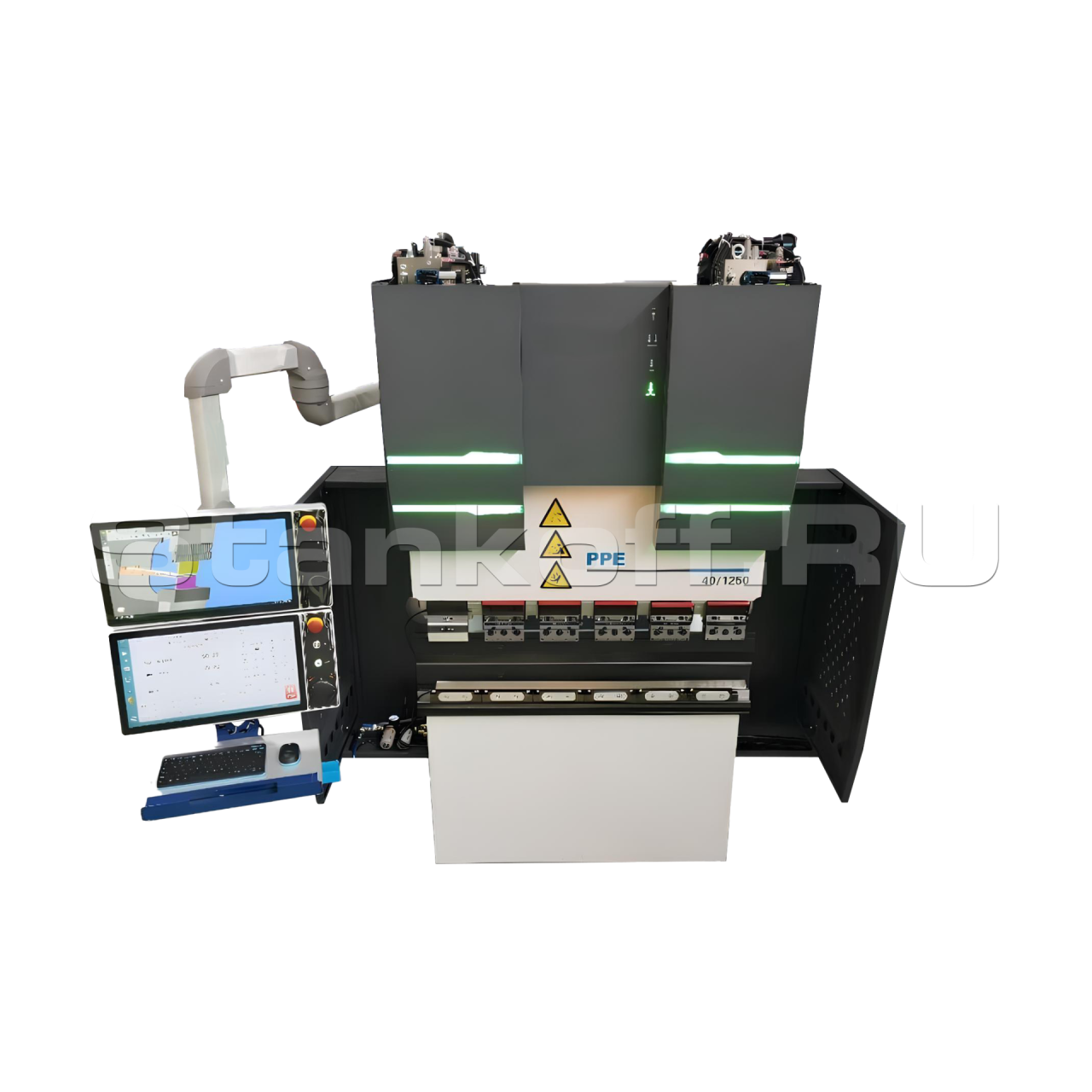

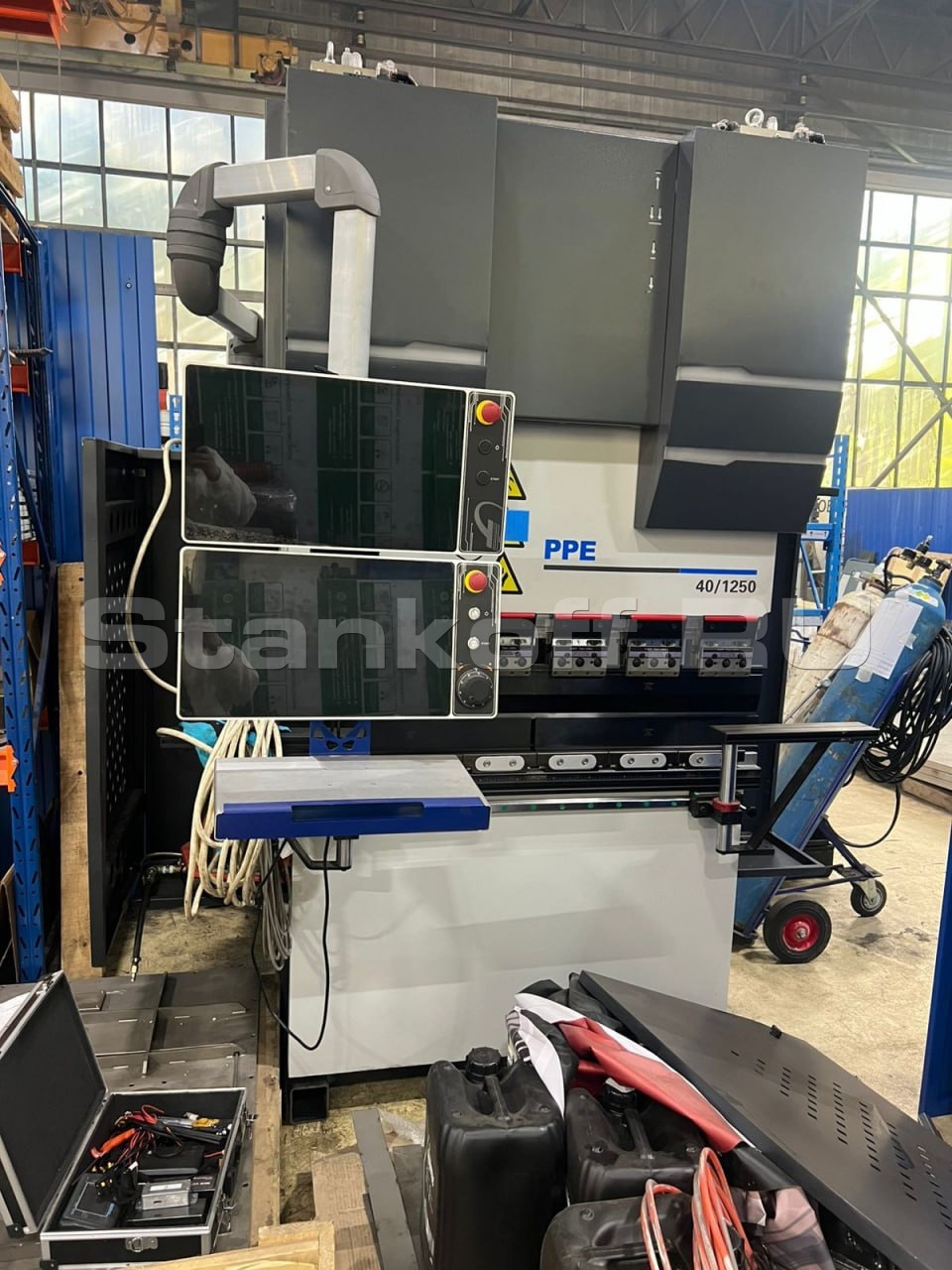

Гидравлический листогибочный пресс PPE40/1250

Конструкция станка

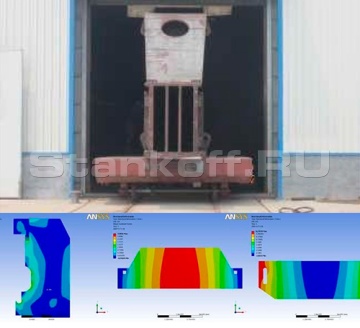

Конструкция машины выполнена с использованием CAD, а ключевые узлы, включая каркас и направляющий блок, проходят прочностной анализ в ANSYS для обеспечения оптимальной жесткости. Каркас сварной, изготовлен из стали Q235B, обеспечивающей надежность и устойчивость. Применяется автоматическая сварка под флюсом с двойными “Х”-образными канавками и последующим высокотемпературным отжигом для снятия напряжений и стабилизации размеров. Механическая обработка производится на крупногабаритных обрабатывающих центрах с однократным зажимом, что гарантирует точность. Гидроцилиндр крепится к раме болтами, воспринимающими нагрузку на растяжение. Скользящий блок с наклонной направляющей конструкцией обеспечивает плавный и устойчивый ход. Корпус цилиндра, поршневой шток и крышка из кованой стали 45# проходят неразрушающий контроль и термообработку для повышения прочности. Направляющая втулка обрабатывается на станке с ЧПУ для точной соосности, внутреннее отверстие цилиндра хонингуется до шероховатости Ra ≤ 0,4. Поверхность штока закаляется, шлифуется, хромируется и полируется для повышения износостойкости и точности.

Гибочная конструкция

Гибочный станок оснащен подъемной конструкцией, обеспечивающей устойчивую работу и низкий уровень шума. Управление осуществляется с возможностью раздельного программирования осей Y1 и Y2, что позволяет выполнять гибку с несимметричной нагрузкой и изготавливать изделия сложной формы. Рабочий стол оснащён системой компенсации прогиба типа выпуклого клина DNC, состоящей из группы клиньев с наклонными поверхностями, которые компенсируют деформации стола под нагрузкой. После ввода в систему ЧПУ данных о толщине листа, размере отверстия матрицы и прочности материала, автоматически рассчитываются оптимальные значения усилия гибки и величины компенсации прогиба, что обеспечивает высокую точность и равномерность гибки по всей длине стола без мёртвых зон.

Синхронное управление скользящими блоками

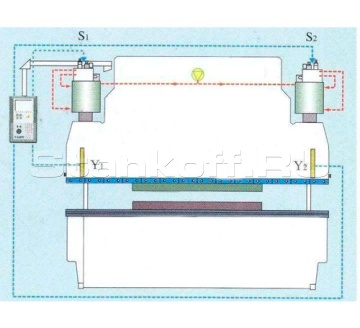

Шпиндели Y1 и Y2 представляют собой два независимых канала управления движением гидроцилиндров, регулируемых системой числового управления. С каждой стороны станка установлены решетчатые линейки Y1 и Y2, обеспечивающие точное измерение расстояния между ползуном и рабочим столом. Линейки жестко связаны с рабочим столом, что исключает влияние прогиба или деформации вертикальных стоек на положение ползуна. При перемещении ползуна данные о его положении мгновенно передаются в систему ЧПУ, которая рассчитывает управляющие сигналы для сервоклапанов S1 и S2, обеспечивая синхронную работу двух гидроцилиндров и точное соответствие движения ползуна заданным параметрам.

Электрогидравлическая сервосистема

Электрогидравлическая сервосистема машины обеспечивает контроль положения ползунов и автоматически корректирует ошибки синхронизации с помощью сигналов сервоклапанов, поддерживая их параллельность рабочему столу даже при неравномерной нагрузке.

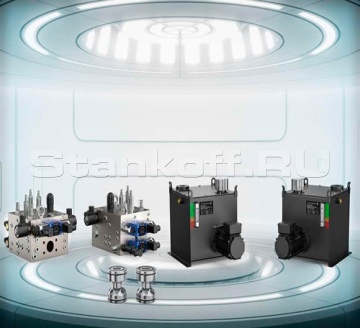

Гидравлическая система гибридного типа управляется серводвигателем и двунаправленным шестеренчатым насосом с внутренним зацеплением, что позволяет регулировать скорость подачи масла и обеспечивает подачу «по требованию» без потери точности. Серводвигатель снижает энергопотребление до 70% по сравнению с традиционными трансмиссиями. Система поддерживает низкую температуру масла (не выше 48°C при 38°C окружающей среды), уменьшает риск утечек и повышает ресурс компонентов. Низкий уровень шума (<60 дБ) и малый расход масла (30% от традиционного) повышают надежность и сокращают частоту отказов. Высокая эффективность работы сокращает время цикла на 50%, а экономия ресурсов — оригинального двигателя, насоса, клапанов и масла — повышает рентабельность и упрощает обслуживание системы.

Крепление

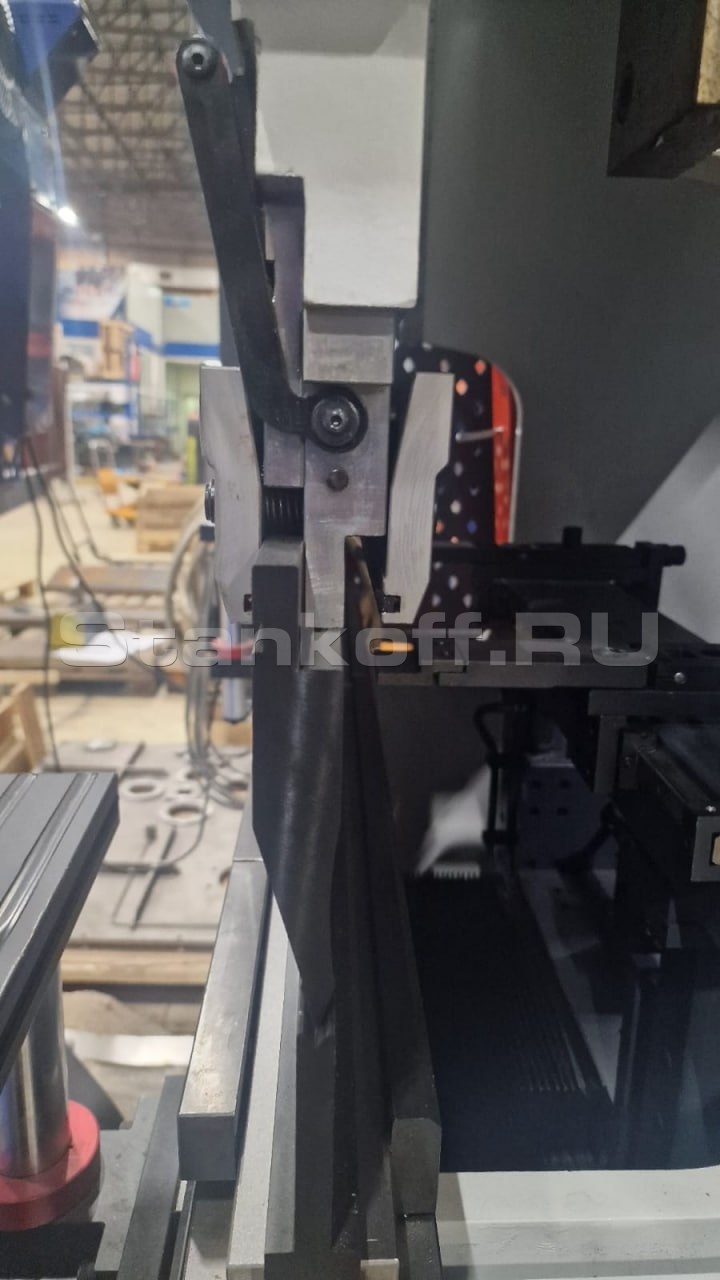

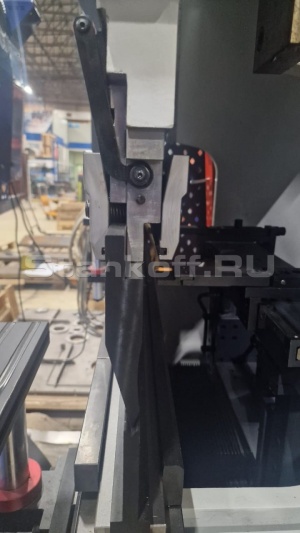

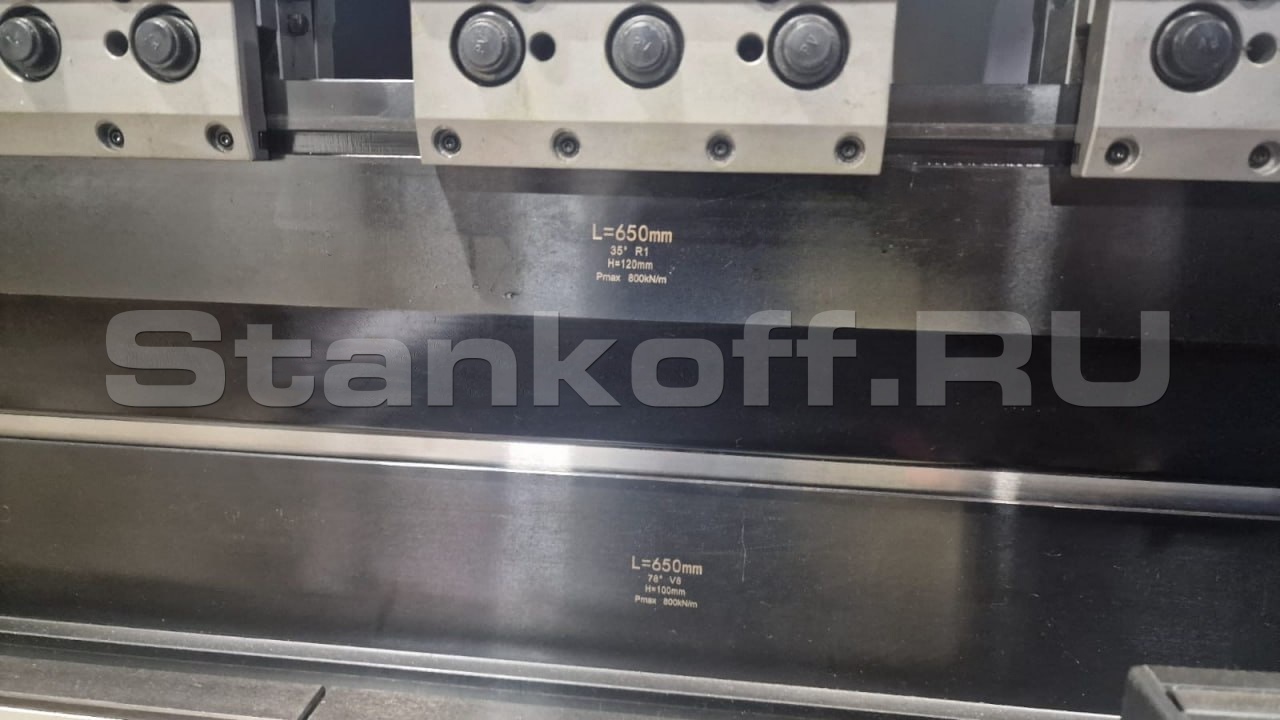

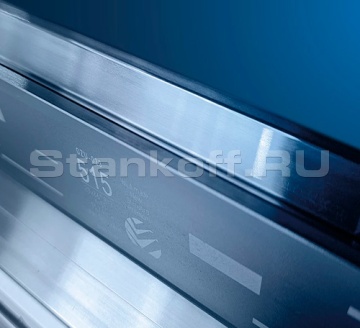

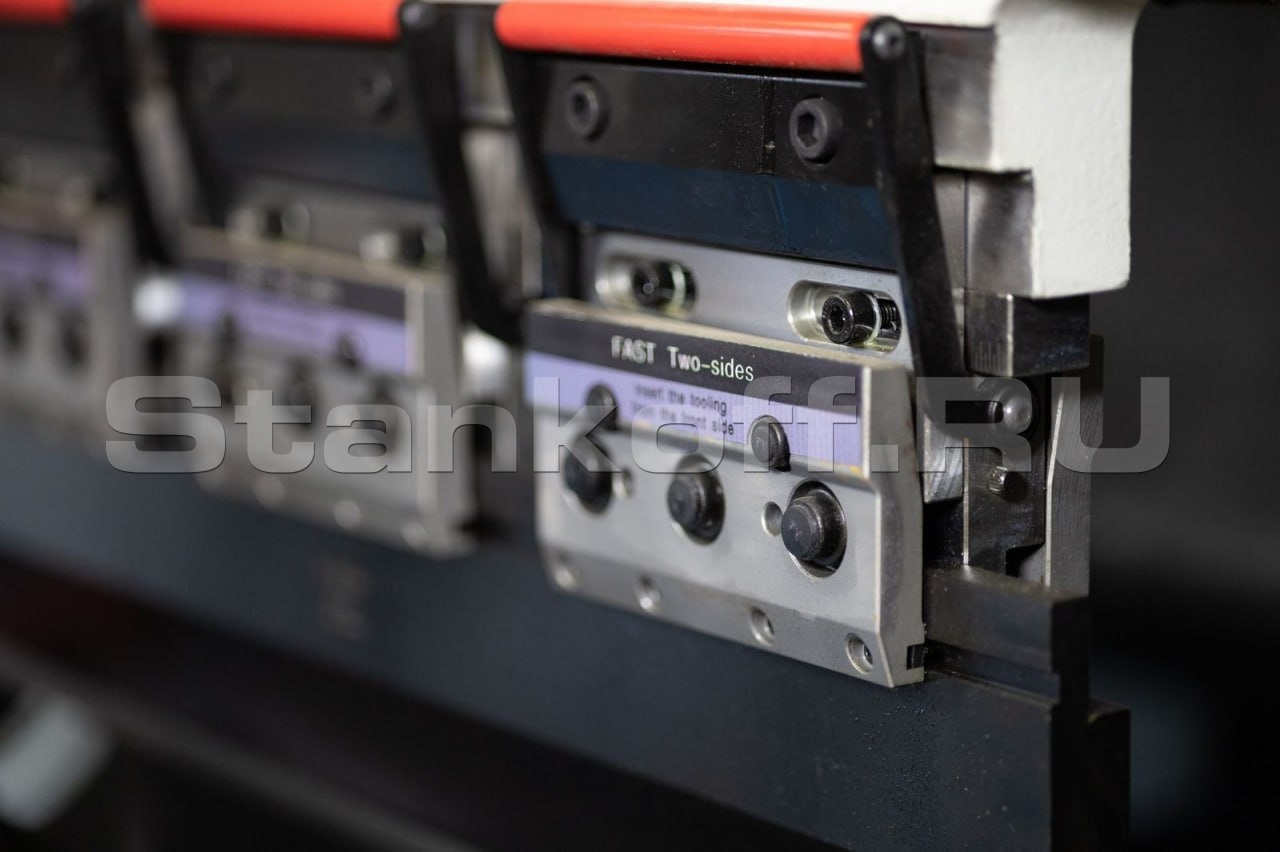

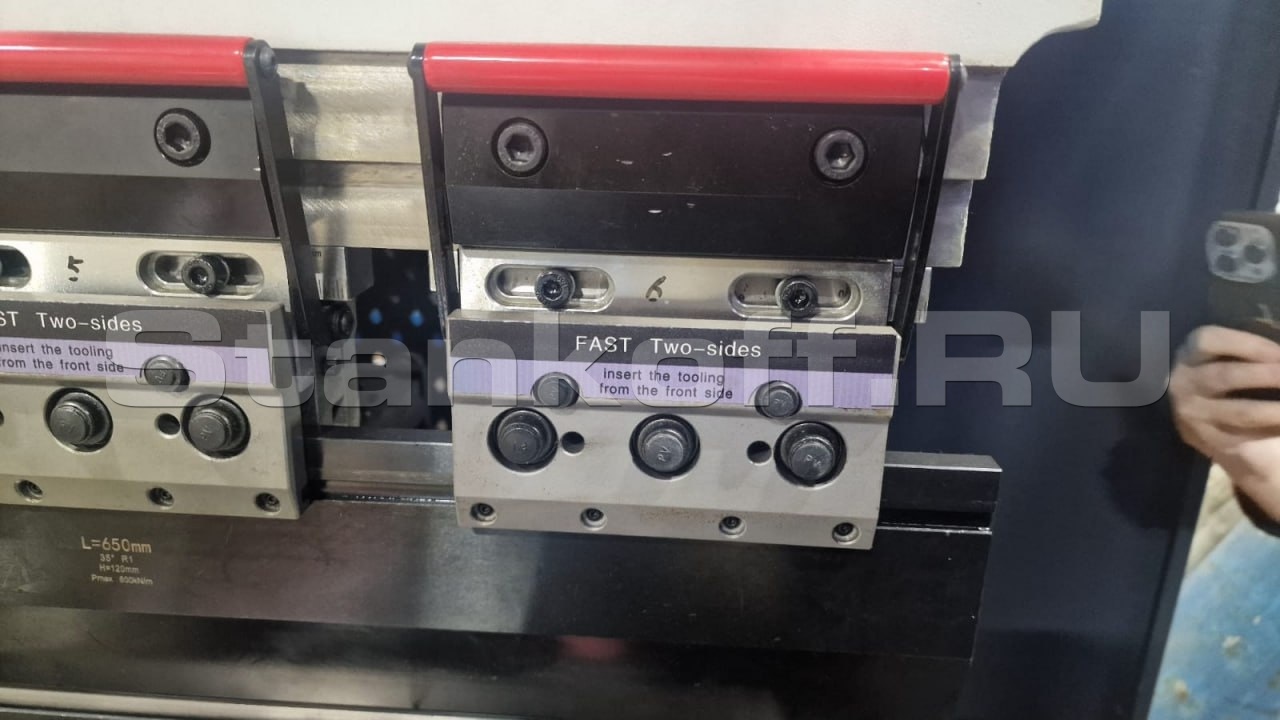

Предоставляется одна часть стандартной верхней и нижней (выполненной из материала 42CrMo) матрицы Wila.

Электрическая система

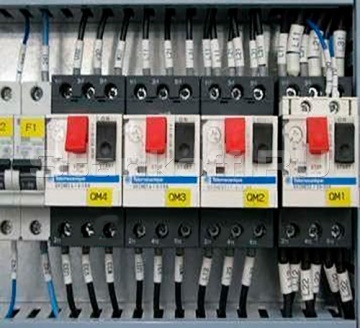

Включает распределительную коробку, систему числового управления тормозом пресса, двигатель масляного насоса, рабочее место, двигатель блока компенсации прогиба, датчики и концевые выключатели. Основные электрические компоненты импортированы по международным стандартам, обеспечивая высокую надежность, безопасность, защиту от помех и долгий срок службы. Электрошкаф управления соответствует стандарту IP54 благодаря упорядоченному расположению элементов с четкой маркировкой. Машина оснащена мобильной рабочей платформой и ножным переключателем для удобства эксплуатации, а также имеет системы электробезопасности, включая аварийную остановку и защиту от перегрузки, обеспечивая безопасность оборудования и персонала. Контроллер ЧПУ — TECHMATION SCS900.

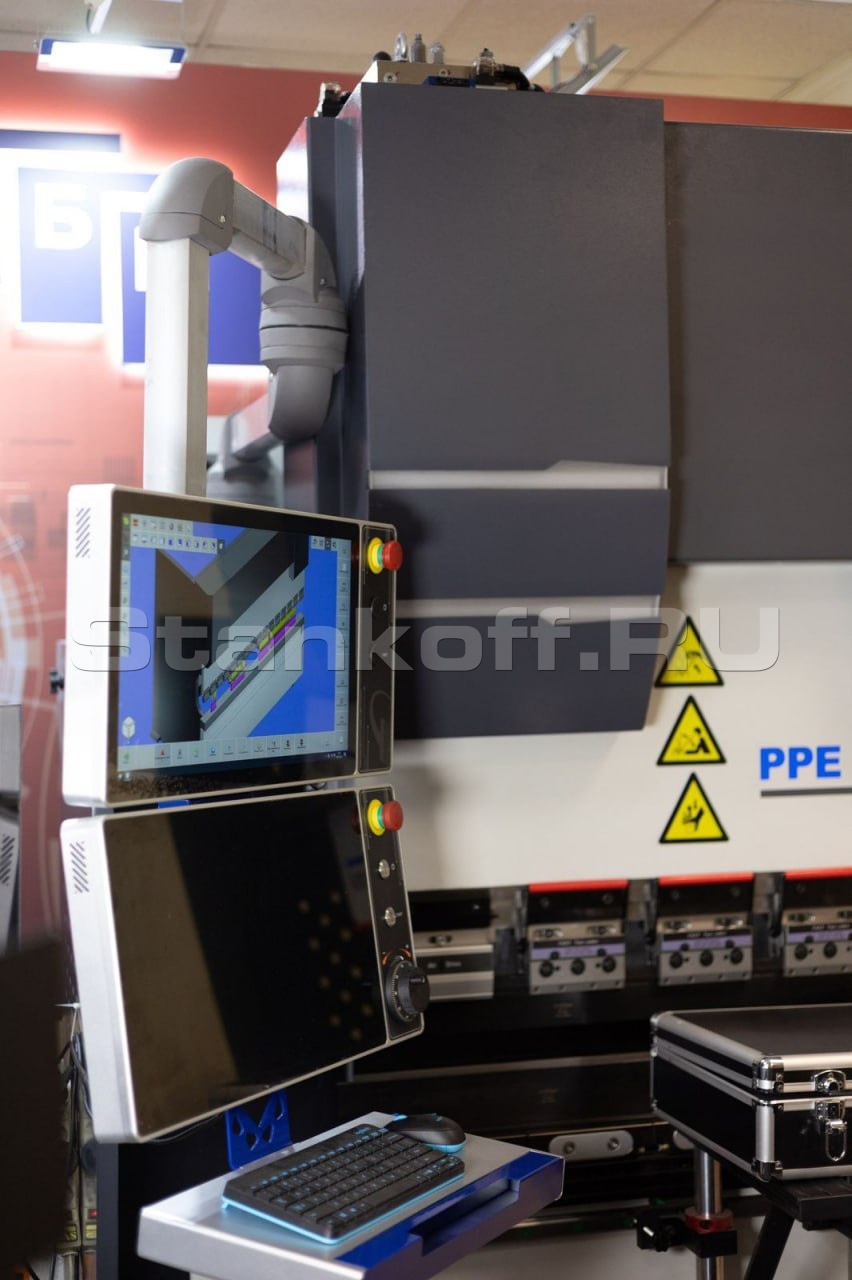

Система ЧПУ TECHMATION SCS900

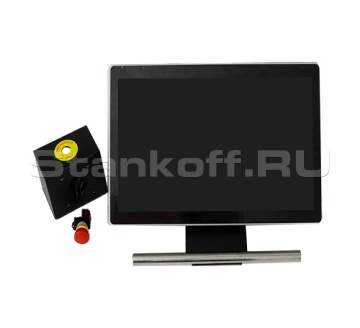

Промышленный 21,5-дюймовый сенсорный ЖК-экран с разрешением 1920×1080 пикселей обеспечивает высокую чувствительность и надежность благодаря экрану промышленного производства из Тайваня и стабильной компьютерной плате EMC4, разработанной и адаптированной самостоятельно. Поддерживаются два стиля отображения — SE или CT — с возможностью настройки логотипа или интерфейса. Панель оснащена функциональными элементами, включая кнопку аварийной остановки, кнопку запуска двигателя, звуковой сигнал, опциональный маховик для электрогидравлических систем, USB-интерфейс для скриншотов и обновлений программы, а также другие необходимые функции.
