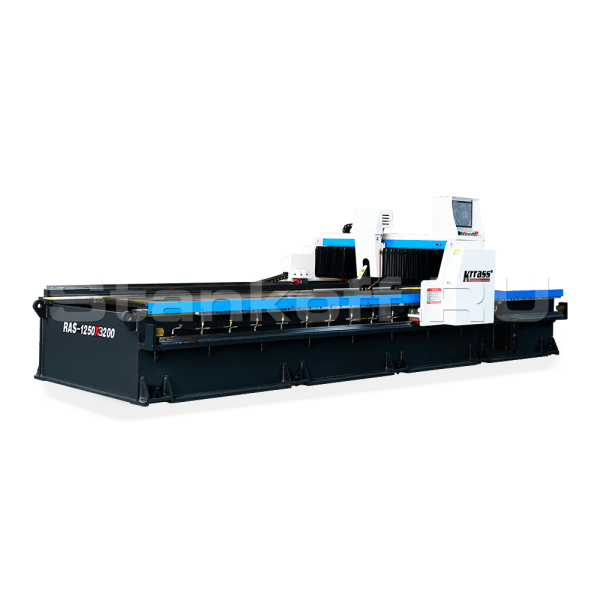

Горизонтальный станок для обработки V-образных канавок RAS-1250x3200

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

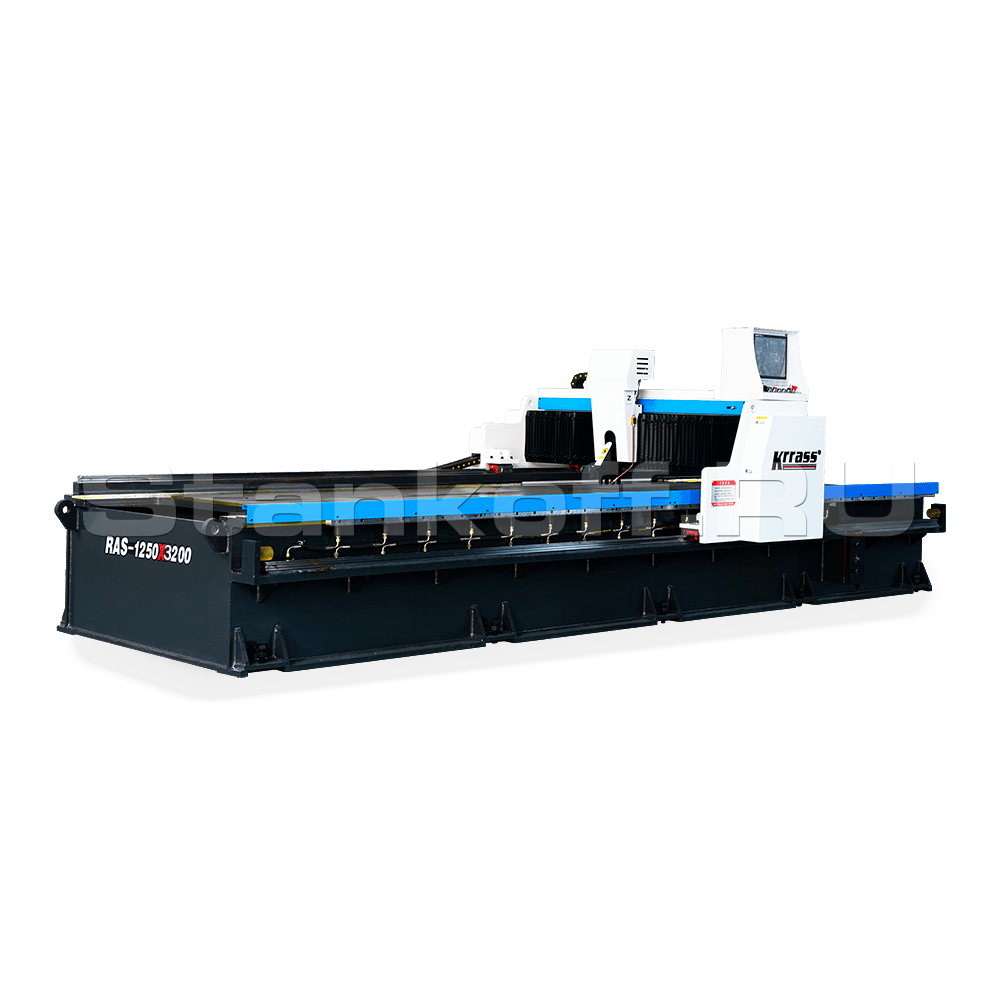

Горизонтальный станок RAS-1250x3200 предназначен для высокоточной обработки листового материала и формирования V- и U-образных канавок. Подъём и опускание ножа (ось Z) также контролируется сервомотором, что обеспечивает ровную и аккуратную канавку. Гидравлический зажим передней и задней системы фиксирует лист без деформации, а встроенная система охлаждения гарантирует длительный срок службы инструмента и стабильное качество обработки.Прочная и долговечная конструкция

Рабочий стол и станина выполнены из стали Q345/Q235, что обеспечивает высокую жесткость и устойчивость.
Равномерная резка V-канавок.Четыре ножа распределяют нагрузку равномерно, снижая деформацию заготовки.
Простое управление и мониторинг. CNC-программа с клавиатурой, регулировка скорости резки, дисплей для контроля процесса и сигнализация о неисправностях.

Комплектующие

Система управления	Easycat (Тайвань)
Сервомотор	Easycat (Тайвань)
Сервопривод	Easycat (Тайвань)
Редуктор	AMD (Тайвань)
ШВП	AMD (Тайвань)
Линейные направляющие	HIWIN (Тайвань)
Подшипники	NSK (Япония)
Фреза для канавки	SECO (Швеция)
Электрические элементы	Schneider (Франция)
Шестерная-рейка	YYC (Тайвань)

Конструктивные особенности

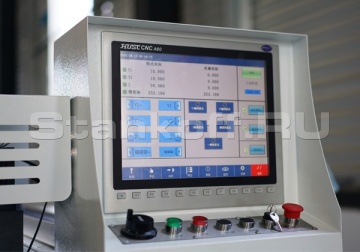

Система управления

• 15-дюймовый сенсорный дисплей для удобного контроля и управления процессом.
• Время отклика при ускорении и замедлении: 0,5 мкс.
• Функция возврата для безопасного восстановления в случае сбоя.
• Функция прерывания PLC: время сканирования фиксировано — 10 мс, предотвращает столкновения и аварийные ситуации.
• Для работы достаточно использовать клавиатуру и процессор, чтобы ввести данные и выполнить обработку канавки.
• Регулировка скорости резки поворотным регулятором в зависимости от материала облегчает работу оператору.
• Мониторинг процесса через дисплей: при возникновении неисправности станка на экране выводится сигнал тревоги, что упрощает диагностику и ремонт.

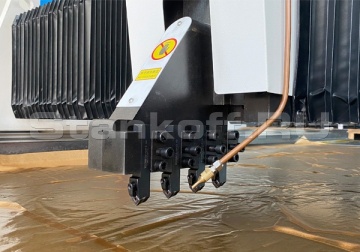

Держатель ножа

Устройство перемещения держателя ножа оснащено шарико-винтовыми передачами SFSR и QR, обеспечивая высокую точность позиционирования. Станок использует четыре ножа, что позволяет равномерно распределять нагрузку при резке и снижает деформацию заготовки. Импортные лезвия гарантируют долгий срок службы инструмента.

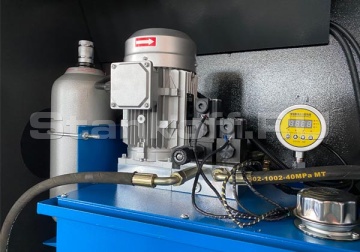

Гидравлическая система

Гидравлические клапаны и насос производителя YUKEN (Япония)

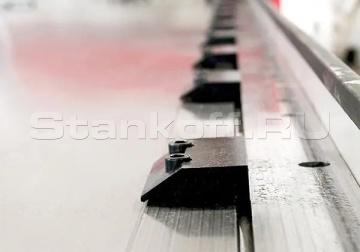

Зажимы листа

Фиксация заготовки на рабочем столе.

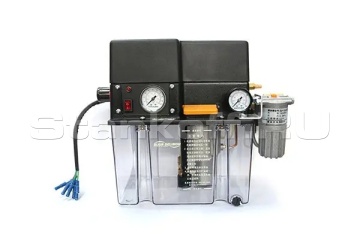

Автоматическая система смазки

Обеспечивает централизованную своевременную смазку по основным движущимся элементам.

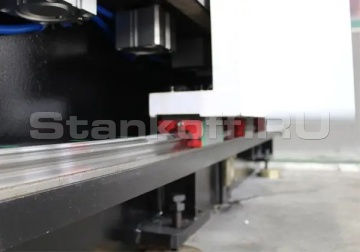

Линейные направляющие HIWIN

Используются для перемещения держателя ножа, рабочего стола или поперечной балки.

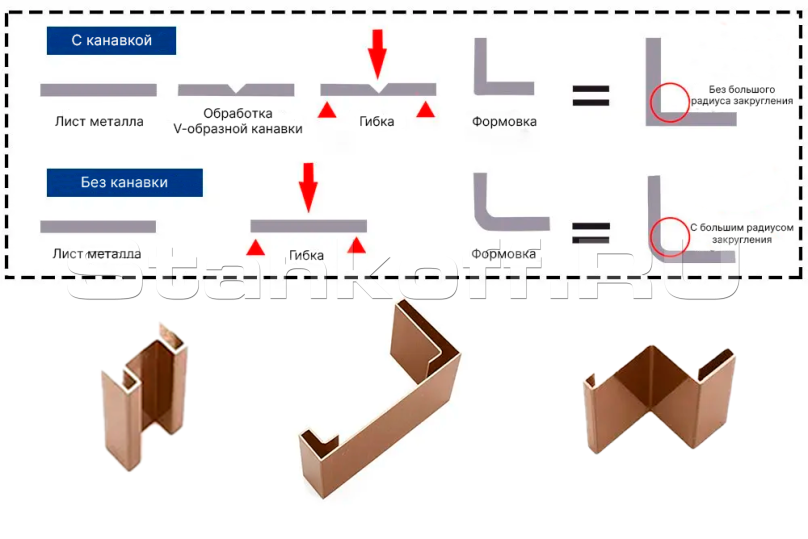

Образец гибки

Детали экстерьера и интерьера

Интерьер лифтов

Обрабатываемая толщина листа, мм	0,5 – 6,0
Размер обрабатываемого листа (ДxШ), мм	1250x3200
Минимальное расстояние от края листа до линии канавки, мм	8
Максимальная глубина обработки материала, мм	0,8
Максимальная глубина прорезаемой канавки, мм	2,5
Скорость резания / переменная скорость, м/мин	0–90
Минимальный шаг по оси X, мм	0,01
Точность позиционирования по оси X, мм	±0,05
Минимальный шаг по оси Y, мм	0,01
Точность позиционирования по оси Y, мм	±0,05
Минимальный шаг по оси Z, мм	0,01
Точность позиционирования по оси Z, мм	±0,03
Мощность двигателя по оси X1-X2, кВт	1-1
Мощность двигателя оси Y, кВт	5,5
Мощность двигателя оси Z, кВт	1
Плоскостность рабочего стола, мм	±0,03
Количество установленных твердосплавных ножей, шт	4
Отклонение плоскостности стола, мм/м	±0,02
Габаритные размеры (ДxШxВ), мм	5200x2500x1800
Вес, кг	8000
