Детальное описание
Форматно-раскроечный станок MJ6132 TYB предназначен для продольной, поперечной и угловой резки плитных материалов — МДФ, ДВП, ДСтП, ламинированных и облицованных панелей, а также деталей из массива древесины. Конструкция станка предусматривает предварительный подрез нижней кромки, что позволяет избежать сколов при распиле.
Оборудование применяется на мебельных производствах, в столярных и строительных цехах, а также на предприятиях, занимающихся выпуском фанеры, клеёных щитов и других деревянных изделий.
- Регулировка поперечной линейки - ручная с регулировочным винтом.
- Регулировка высоты пропила основной пилой – механическая.
- Регулировка угла наклона пильного агрегата – механическая с отображением угла наклона на дисплее.
- Регулировка высоты пропила подрезного узла – механическая.
- Регулировка поперечного положения пропила подрезного узла – механическая.
- Регулировка положения параллельной линейки – ручная.
Конструктивные особенности

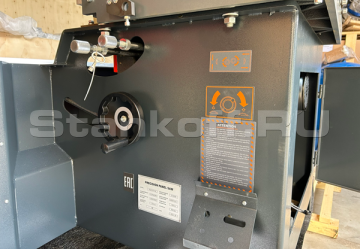

Станина
Станина станка изготовлена из высококачественной листовой стали толщиной 5 мм. Все элементы вырезаются на лазерных установках с высокой точностью, что обеспечивает конструкции максимальную жёсткость и устойчивость к изгибам и скручиванию. Геометрическая точность фрезерованных поверхностей под узлы перемещения достигается благодаря обработке станины на металлообрабатывающих центрах с ЧПУ, что гарантирует высокое качество и стабильную точность оборудования.

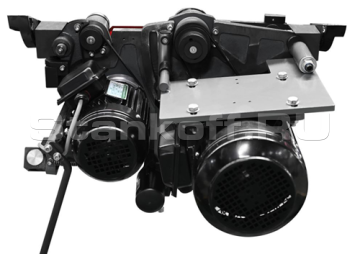

Пильный узел
Выполнен из литой конструкции, что придаёт ему высокие виброгасящие свойства, обеспечивая точный чистый рез и длительный срок службы.Станок оборудован отдельными приводами для основной и подрезной пил, а также позволяет изменять частоту вращения вала основной пилы — предусмотрены две скорости: 4000 и 6000 об/мин.

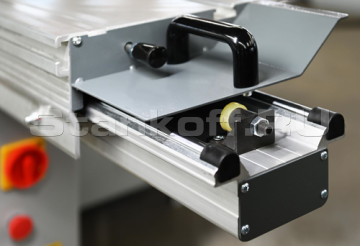

Алюминиевая роликовая каретка
Алюминиевая роликовая каретка шириной 360 мм со стальными направляющими обеспечивает высокую точность и качество распила. Такой тип каретки признан надёжным, долговечным и практически не требующим обслуживания. Спереди установлен откидной рычаг для фиксации каретки в любом положении, что удобно при подаче материала.

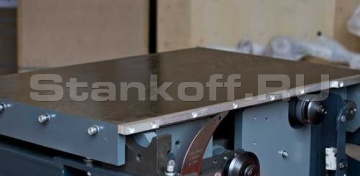

Массивный фрезерованный чугунный стол
Отличается высокой жёсткостью и прочностью, а усиленные рёбра жёсткости гарантируют стабильность рабочей поверхности на весь срок службы станка.

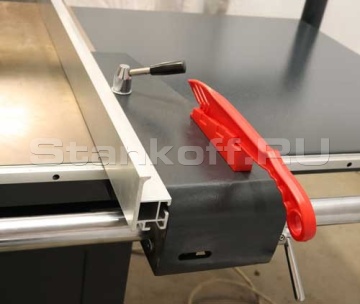

Правый параллельный упор
Выполнен с чугунным основанием и подвижным алюминиевым профилем длиной 1200 мм. Он перемещается по круглой направляющей диаметром 40 мм повышенной твёрдости, что обеспечивает точность параллельных резов. Для удобной настройки упор оснащён зажимом с точной регулировкой размеров. В комплект также входит толкатель.

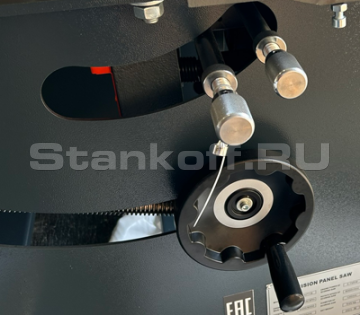

Ручки регулировки подрезной пилы
По вертикали и горизонтали расположены справа от оператора, обеспечивая удобный доступ. Там же размещён маховик для настройки высоты основной пилы.

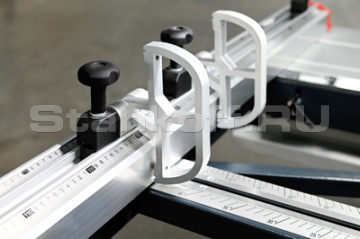

Откидные упоры
Два мощных откидных упора для точного выставления размеров.

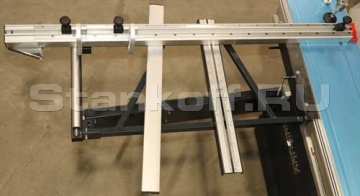

Поперечный фронтальный стол
Стол размером 1200×530 мм крепится к каретке и оснащён телескопической опорой. Поперечная линейка длиной 1900 мм выдвигается до 3000 мм и имеет два откидных упора с линзами. Поддерживающая планка 1010 мм облегчает работу с крупными листами, а металлический закатной ролик на торце стола упрощает загрузку тяжёлых заготовок.

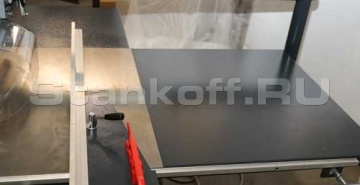

Дополнительные столы
Дополнительные столы справа и на выходе материала расширяют рабочую поверхность, облегчая раскрой крупноформатных листов. Размер правого стола — 500×900 мм, стола на выходе — 600×620 мм.

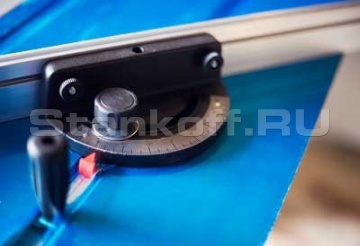

Упор для резки заготовок под углом
В стандартную комплектацию станка входит упор для резки заготовок под углом. Он крепится на каретку и регулируется с помощью специальной шкалы.

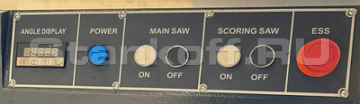

Пульт управления
Позволяет включать и выключать приводы пил. Угол наклона отображается на электронном дисплее в реальном времени, а на панели предусмотрена кнопка аварийной остановки.

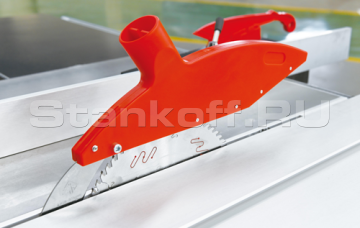

Кожух пилы
Оснащен расклинивающим ножом и патрубком для подключения аспирации диаметром 60 мм.

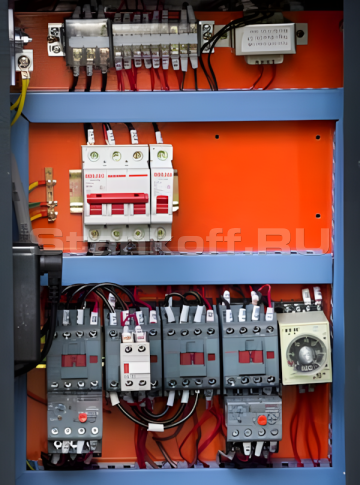

Электрический шкаф
Все электрические компоненты размещены в отдельном герметичном пыленепроницаемом шкафу, что гарантирует надёжную и стабильную работу станка в любых условиях эксплуатации.

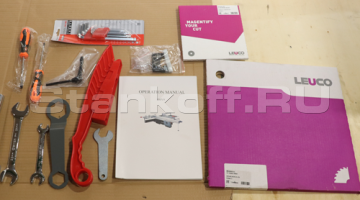

Комплект инструментов
Комплект включает ключи для настройки и регулировки станка, а также две пилы для ЛДСП производства немецкой компании LEUCO.| Длина каретки, мм | 3200 |
| Ширина каретки, мм | 360 |
| Максимальная длина реза, мм | 3200 |
| Максимальная глубина пропила, мм | 80 (пильный диск 300 мм идёт в комплекте) |
| Максимальная глубина пропила при наклоне 45°, мм | 56 |
| Глубина резания подрезной пилы, мм | 0-3,5 |
| Наклон пильного узла | 45°-90° |
| Длина рабочего стола, мм | 940 |
| Ширина рабочего стола, мм | 620 |
| Высота рабочего стола, мм | 850 |
| Правый дополнительный стол (ДxШ), мм | 900x500 |
| Передний дополнительный стол (ДxШ), мм | 1200x530 |
| Ширина пиления по правой параллельной линейке, мм | 1250 |
| Ширина пиления по поперечной упорной линейке, мм | 1800 (3300 – с телескопическим удлинением) |
| Диаметр подрезной пилы, мм | 120x20 |
| Скорость вращения основной пилы, об/мин | 4000; 6000 |
| Скорость вращения подрезной пилы, об/мин | 8000 |
| Диаметр патрубков аспирации (нижний), мм | 100 |
| Диаметр патрубков аспирации (верхний), мм | 60 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 0,75 |
| Длина станка в упаковке, мм | 2200 |
| Ширина станка в упаковке, мм | 1150 |
| Высота станка в упаковке, мм | 1150 |
| Длина подвижной каретки в упаковке, мм | 3450 |
| Ширина подвижной каретки в упаковке, мм | 440 |
| Высота подвижной каретки в упаковке, мм | 240 |
| Вес нетто, кг | 645 |
| Вес брутто, кг | 765 |
