Детальное описание

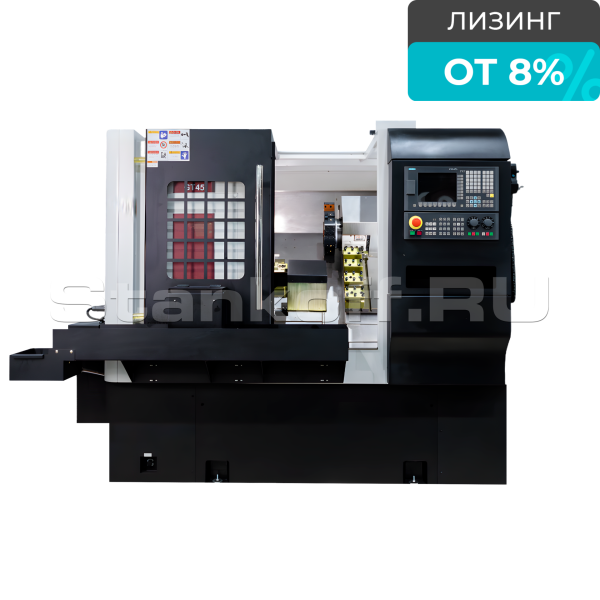

Данная серия станков с высокой скоростью, точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической, военной и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

Область применения

Серия токарных станков с ЧПУ серии GT применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности и приборостроении.

Особенности

Токарные станки с ЧПУ серии GT — это современные высокопроизводительные центра на наклонной станине с линейными направляющими качения.
Цельнолитая чугунная станина выполнена под углом 45° и усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
Линейные направляющие качения и ШВП HIWIN (Тайвань) по осям X и Z обеспечивают высокую скорость и точность перемещений по осям.
Телескопическая защита направляющих по осям X и Z.
Токарный центр может быть оснащен гидравлическим 3-х кулачковый патроном 8” (ø200) с проходным отверстием либо цанговым патроном.

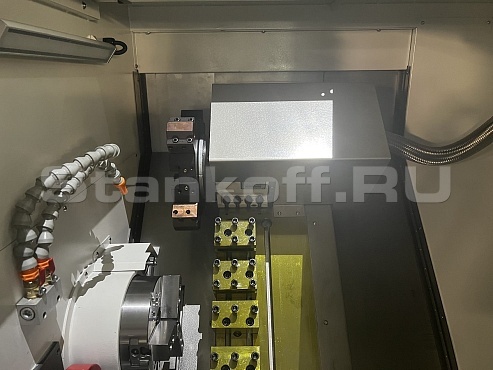

Для закрепления инструментальных блоков используются Т-образные пазы. Время смены инструмента минимизировано за счет малых перемещений инструментальной плиты на ускоренной подаче 20 м/мин. За счет чего уменьшается вспомогательное время и увеличивается производительность.

Конструктивные особенности:

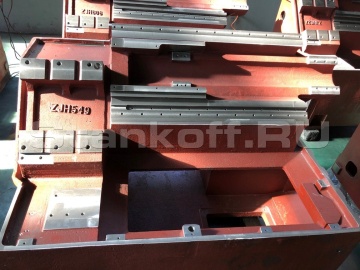

Цельнолитая чугунная станина

Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса станины в сравнении с аналогичными станками на 20 %.

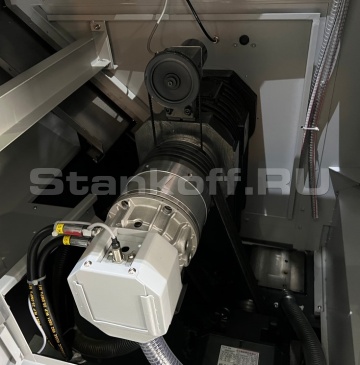

Шпиндельный узел

На токарных станках с ЧПУ моделей GT передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.
Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки.

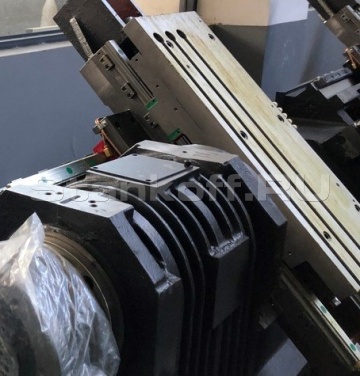

Линейные направляющие качения

По осям X и Z установлены линейные направляющие качения производства HIWIN (Тайвань), обеспечивающие высокую скорость по 20 м/мин (по осям X/Z) и точность перемещения. Ширина линейных направляющих 30/35 мм (по осям X/Z соответственно), что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений.

Система ЧПУ Siemens 808DA

• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 2-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке;

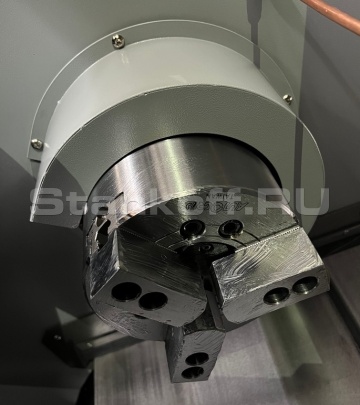

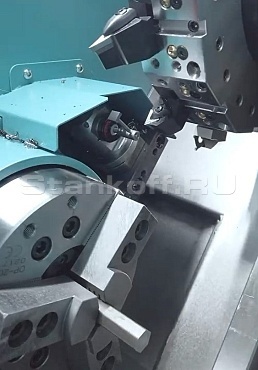

Гидравлический 3-х кулачковый патрон

Станок укомплектован гидравлическим 3-х кулачковым патроном 8” (ø200) с проходным отверстием. Максимальный диаметр обрабатываемого прутка ø45мм. В комплекте с патроном идет комплект мягких и каленых кулачков.

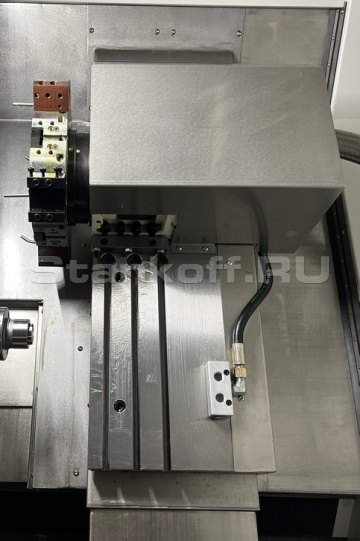

Револьверная голова Pragati

8-ми позиционная револьверная голова, которая крепится на суппорт с Т-образными пазами. Это позволяет расширить технологические возможности станка, увеличить номенклатуру изготавливаемых деталей. На плиту можно установить 2-3 резцовых блока (сверление отверстий ф25 мм, установка барпуллера и т.д.).

Габаритные размеры

Диаграмма крутящего момента и мощность шпинделя

Комплектация

Система ЧПУ Siemens 808DA на русском языке
3-кулачковый полый гидравлический патрон ø 200 (8”), диаметр обрабатываемого прутка ø 45 мм, Sanliu (Китай)
8-ми позиционная револьверная голова, Pragati (Индия)
Комплект стационарных блоков (2 шт. расточных ø25мм, 2 шт. торцовых □20х20)
Блок токарный – 2 шт. (□20х20)
Блок расточной – 2 шт.(ø25мм)
Комплект переходных втулок ø25/20-1шт.,ø25/16-1шт.,ø25/12-1шт., ø25/10- 1 шт.,ø25/8- 1 шт.
Уловитель деталей включая транспортер готовых деталей (для деталей не более ø 45, длиной 100мм)
Централизованная система смазки

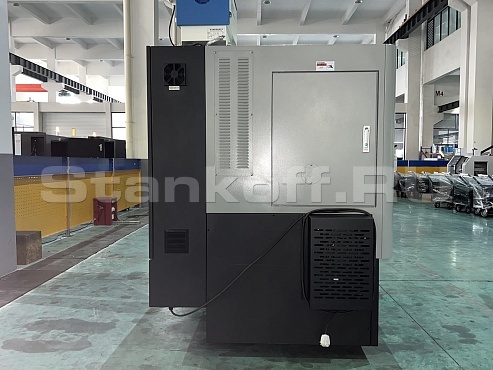

Электрический кабинет
Система подачи СОЖ 4 Бар
Замок-блокиратор на время обработки
Освещение рабочей зоны и зоны инструмента
Сигнальная лампа
Сепаратор СОЖ
Интерфейс подключения податчика прутка
Комплект опор для монтажа станка

Параметры обработки
Максимальный диаметр устанавливаемой заготовки над станиной, мм	400
Максимальный диаметр точения, мм	350
Максимальный диаметр обработки над суппортом, мм	135
Максимальная длина обработки, мм	250
Шпиндель
Фланец шпинделя	A2-6
Диаметр отверстия в шпинделе, мм	56
Диаметр обрабатываемого прутка, мм	45
Тип патрона	CR42-140
Патрон, мм	200 (8”)
Макс. скорость вращения шпинделя, об/мин	4500
Перемещения
Перемещение по оси Х, мм	240
Перемещение по оси Z, мм	260
Ускоренные перемещения по осям X/Z, м/мин	20/20
Инструментальная система
Количество инструмента в револьверной головке, шт.	8
Количество инструмента на инструментальной плите, шт.	5
Сечение инструмента, мм	20х20, ø 25
Точность
Точность позиционирования по осям X/Z, мм	0,007/0,008
Повторяемость по осям X/Z, мм	0,004/0,005
Мощность
Мощность электродвигателя главного привода, кВт	7,5
Давление помпы подачи СОЖ, Бар	2-4
Энергопотребление
Напряжение сети, В	380 ± 5%
Частота тока, Гц	50
Габаритные размеры
Габаритные размеры (ДхШхВ) (без транспортера стружки), мм	2200х1670х2000
Масса нетто, кг	2250
