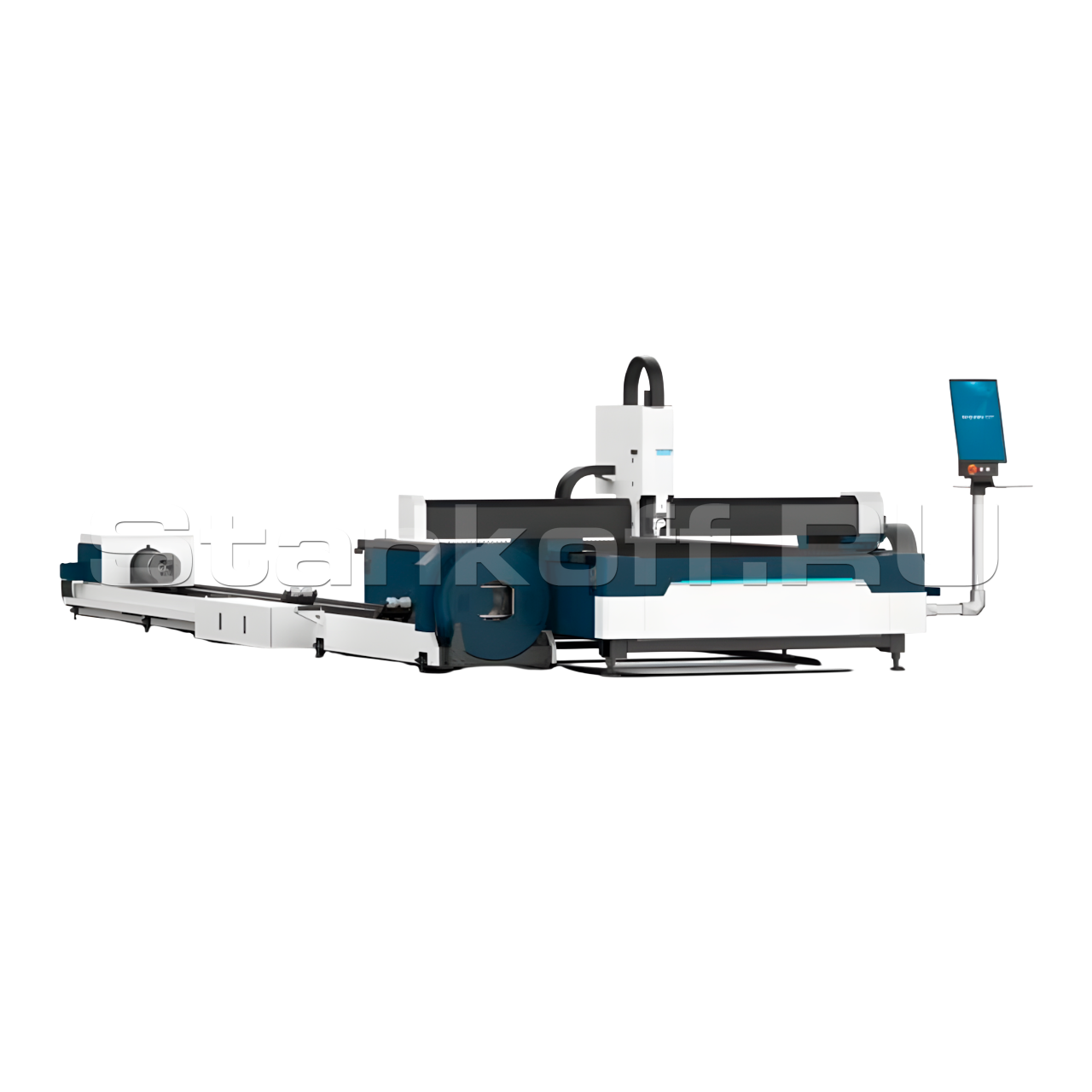

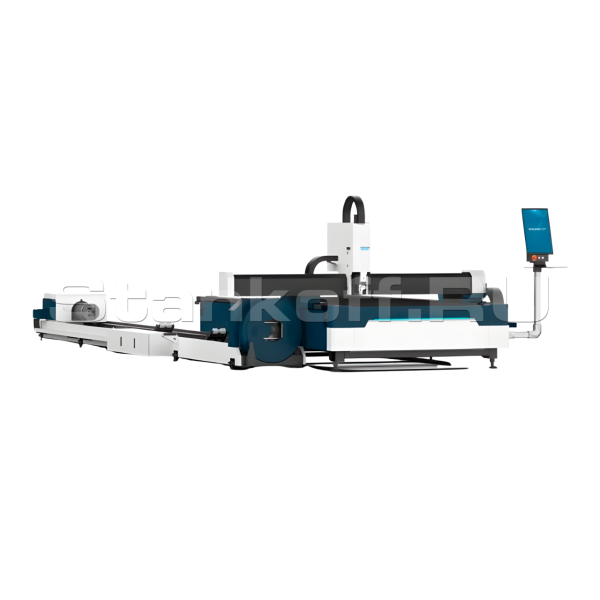

Оптоволоконный лазерный станок для резки листового металла и труб SF6015C/6000 Raycus
+7 (995) 888-07-04
Детальное описание
Оптоволоконный лазерный станок для резки листового металла и труб SF6015C – универсальное решение для высокоточной обработки листового металла и труб. Он выполняет резку листов размером до 6050×1530 мм и труб диаметром Φ20–220 мм длиной до 6000 мм, подходит для углеродистой и нержавеющей стали, алюминиевых сплавов, латуни, оцинкованного листа, титана и других металлов.
Пневматический самоцентрирующийся патрон обеспечивает надёжный зажим труб различной формы и минимальный обрез, снижая отходы материала. Быстрое переключение между резкой листов и труб значительно повышает производительность и позволяет одному оператору эффективно управлять оборудованием. Компактная открытая конструкция без верхнего кожуха облегчает загрузку с любой стороны и обеспечивает полный контроль процесса.
Универсальная конструкция экономит более 50% производственного пространства и снижает затраты на покупку оборудования, делая станок выгодным решением для современного производства.
Комплектация
| Лазерный источник | Raycus (Китай) |
| Лазерная режущая голова с автофокусом | Raytools BM06K (Китай) |
| Редуктор | SHIMPO (Япония) |
| Электрическая компоненты | SCHNEIDER (Франция)/XINGYU (Китай) |
| Пневматические компоненты | SCHNEIDER (Франция)/XINGYU (Китай) |
| Сервопривод и привод | Fuji (Япония) |
| Водяной охлаждение - чиллер | HANLI (Китай) |
| Система ЧПУ | FSCUT 3000DE-M (Китай) |
Конструктивные особенности

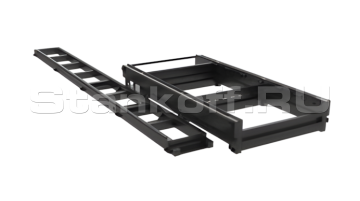

Сварная станина
Станина подвергается отжигу для снятия внутренних напряжений и повышения жёсткости, после чего выполняются вторичное вибрационное старение и прецизионная механическая обработка.

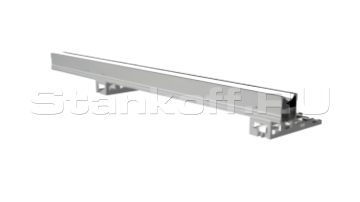

Высокопрочная алюминиевая балка
Балка из высокопрочного алюминиевого сплава отличается лёгкостью и обеспечивает отличные динамические характеристики. После вторичной вибрационной термообработки балка проходит прецизионную механическую обработку, что гарантирует её общую прочность и стабильность.

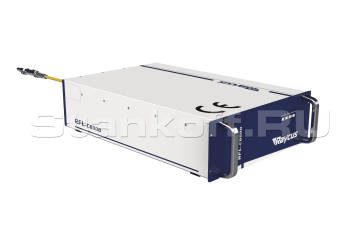

Лазерный источник Raycus 6 кВт
Источник обладает высокой эффективностью электрооптического преобразования, превосходным качеством луча, высокой плотностью энергии, широкой частотой модуляции.

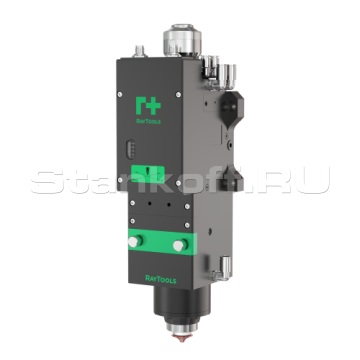

Лазерная режущая голова Raytools BM06K
Лазерная режущая голова Raytools BM06K с автоматической фокусировкой обеспечивает высокую точность и эффективность резки. Интегрированная система охлаждения защищает коллимационный и фокусирующий модули, а воздушное охлаждение продлевает срок службы сопла и керамических компонентов. Несколько защитных стекол предотвращают загрязнение оптики при замене лазерного источника, а интеллектуальный мониторинг температуры нижнего защитного стекла в реальном времени обеспечивает безопасную работу. Модернизированные волоконно-оптические соединители (QBH, QD, G5) гарантируют надежное подключение и защиту от коррозии.• Волоконно-оптический соединитель: QBH, QD, G5
• Мощность: 6000 Вт
• Фокусное расстояние коллиматорной линзы: 100 мм
• Фокусное расстояние: 150 мм, 200 мм
• Особенности: Автоматическая фокусировка, система охлаждения коллиматора и фокусирующей линзы, несколько защитных стекол, интеллектуальный мониторинг температуры

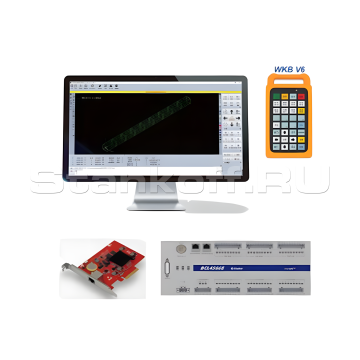

Система управления FSCUT3000DE-M
CNC система управления на базе EtherCAT для лазерной резки труб, обеспечивающая координацию движений, управление лазером и газами. В её состав входят EtherCAT‑контроллер (BMC2283), плата ввода/вывода и контроллер высоты, что обеспечивает стабильную работу механики и периферии. Система широко применяется для высокоэффективной резки металлических труб и профилей, с поддержкой современного ПО для программирования траекторий.Таблица скорости реза
| Материал | Толщина, мм | Скорость резки, м/мин | Газ |
|---|---|---|---|
| Нерж. сталь | 1 | 45-55 | N2/Air |
| 2 | 30-35 | N2/Air | |
| 3 | 18-22 | N2/Air | |
| 4 | 10-14 | N2/Air | |
| 5 | 8,0-10 | N2/Air | |
| 6 | 4,3-5,0 | N2/Air | |
| 8 | 3,0-4,0 | N2/Air | |
| 10 | 1,8-2,5 | N2/Air | |
| 12 | 1,0-1,5 | N2/Air | |
| 14 | 0,8-1,2 | N2/Air | |
| 16 | 0,6-1,0 | N2/Air | |
| 20 | 0,4-0,7 | N2/Air | |
| Углеродистая сталь | 1 | 40-45 | N2/Air |
| 2 | 20-28 | N2/Air | |
| 3 | 12-17 | N2/Air | |
| 4 | 8,0-10 | N2/Air | |
| 6 | 2,5-3,3 | O2 | |
| 8 | 2,3-3,0 | O2 | |
| 10 | 2,0-2,5 | O2 | |
| 12 | 1,8-2,2 | O2 | |
| 14 | 1,4-1,7 | O2 | |
| 16 | 1,0-1,6 | O2 | |
| 20 | 0,6-1,2 | O2 | |
| 25 | 0,5-0,7 | O2 | |
| 30 | 0,4-0,6 | O2 | |
| Латунь | 1 | 40-45 | N2/Air |
| 2 | 20-25 | N2/Air | |
| 3 | 12-15 | N2/Air | |
| 5 | 5,0-6,0 | N2/Air | |
| 6 | 3,0-4,0 | N2/Air | |
| 8 | 1,5-2,5 | N2/Air | |
| 10 | 1,0-1,5 | N2/Air | |
| 12 | 0,8-1 | N2/Air | |
| Алюминий | 1 | 50-55 | N2/Air |
| 2 | 25-30 | N2/Air | |
| 3 | 13-16 | N2/Air | |
| 4 | 10-13 | N2/Air | |
| 5 | 5,0-6,0 | N2/Air | |
| 6 | 3,0-4,0 | N2/Air | |
| 8 | 2,0-3,0 | N2/Air | |
| 10 | 1,0-2,0 | N2/Air | |
| 12 | 0,7-1,2 | N2/Air | |
| 14 | 0,5-1,0 | N2/Air | |
| 16 | 0,4-0,6 | N2/Air |
Эксплуатационные расходы и энергопотребление по мощности лазера
| Параметр | 1,5 кВт | 2 кВт | 3 кВт | 4 кВт | 6 кВт | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Air | O₂ | N₂ | Air | O₂ | N₂ | Air | O₂ | N₂ | Air | O₂ | N₂ | Air | O₂ | N₂ | |
| Пиковая мощность потребления лазерного источника (кВт) | 5 | 6 | 10 | 16 | 16 | ||||||||||
| Пиковая мощность потребления охладителя (кВт) | 3 | 3 | 3 | 6 | 6 | ||||||||||
| Пиковая мощность потребления компрессора (кВт) | 15 | / | / | 15 | / | / | 15 | / | / | 15 | / | / | 15 | / | / |
| Пиковая мощность потребления станка-основы (кВт) | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| Пиковая мощность потребления аспирации (кВт) | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Суммарная мощность (кВт) | 33,5 | 18,5 | 18,5 | 34,5 | 19,5 | 19,5 | 38,5 | 23,5 | 20 | 47,5 | 32,5 | 32,5 | 44 | 29 | 29 |
| Суммарное энергопотребление (кВт/час) | 20,1 | 11 | 11 | 20,7 | 11,7 | 11,7 | 23,1 | 14 | 14 | 28,5 | 19,5 | 19,5 | 30,8 | 20,3 | 20,3 |
| Мощность лазера, Вт | 6000 |
| Источник излучения | Raycus |
| Минимальный диаметр круглых труб, мм | 20 |
| Максимальный диаметр круглых труб, мм | 220 |
| Минимальные стороны обработки квадрата, мм | 20 |
| Максимальные стороны обработки квадрата, мм | 220 |
| Рабочий диапазон листа (X), мм | 1530 |
| Рабочий диапазон листа (Y), мм | 6050 |
| Рабочий диапазон листа (Z), мм | 330 |
| Максимальная длина заготовки (трубы), мм | 500-6000 |
| Максимальная нагрузка на стол, кг | 2100 |
| Точность позиционирования (X,Y), мм | ±0,05 |
| Точность повторного позиционирования (X,Y), мм | ±0,02 |
| Максимальная скорость хода, м/мин | 100 |
| Ускорение, G | 1 |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Длина станка, мм | 8800 |
| Ширина станка, мм | 3740 |
| Высота станка, мм | 2100 |
| Вес нетто, кг | 4240 |
