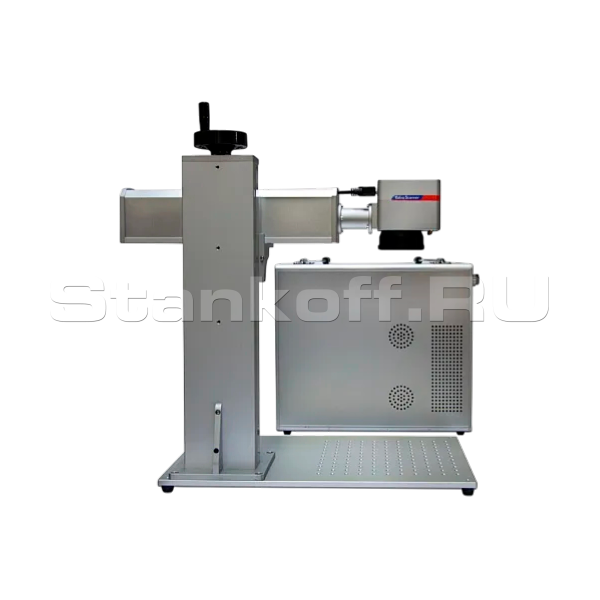

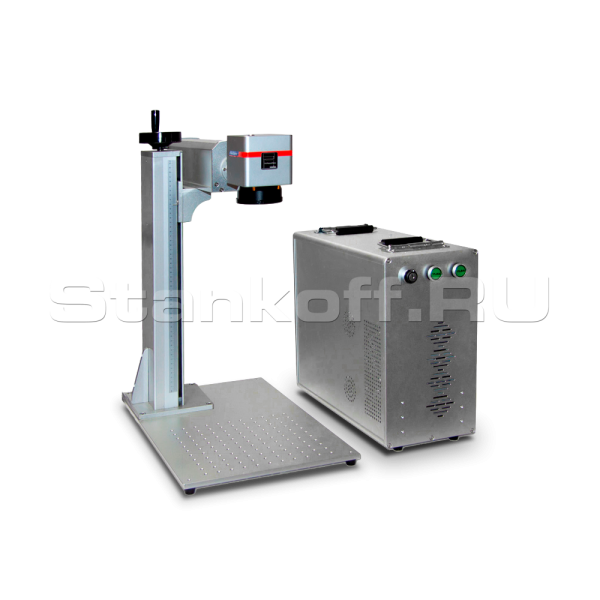

Оптоволоконный лазерный маркер Lite TG-L30-J
Контакты
Станкофф.РУ
+7 (800) 5555-770
Реклама Рекомендуем предложения
Детальное описание

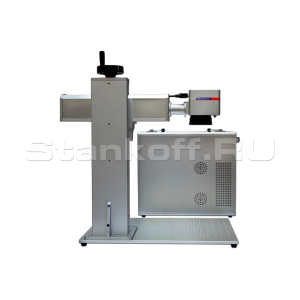

Оптоволоконный лазерный маркер Lite TG-L30-J – компактный настольный лазерный маркиратор для нанесения маркировки на плоские поверхности и обработки крупногабаритных изделий. Модель ориентирована на базовые операции, обеспечивая стабильный результат при минимальных эксплуатационных затратах. Оптимальный выбор для малого бизнеса и производств, которым требуется доступное, но эффективное оборудование для маркировки и несложной обработки.
Маркер подходит для обработки широкого спектра материалов: металлов (сталь, алюминий, латунь, титан, окрашенные и анодированные поверхности), полупроводников, фольги, пластмасс, поликарбонатов, кожи, камня и резины.
Конструктивные особенности

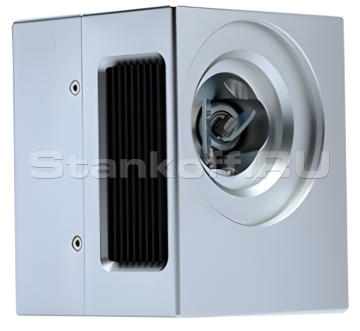

Сканирующее устройство
2-х осевой гальванометрический сканатор Sino Galvo 1001• Макс. скорость перемещения луча: 7000 мм/сек
• Точность повторяемости: 0,003 мм
• Охлаждение: воздушное (встроенное)
• Два встроенных диода помощи поиска фокусного расстояния
• Кнопка вкл/откл диодов
• Размер:75x50x28 мм

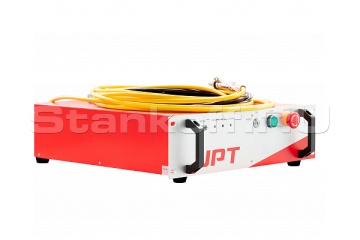

Лазерный источник JPT LP
Импульсные волоконные лазерные излучатели JPT серии LP построены по архитектуре MOPA, обеспечивающей высокие лазерные характеристики и точный контроль временной формы импульса. Серия отличается гибкостью настроек, широким диапазоном рабочих частот, высокой точностью управления и стабильным первым импульсом.

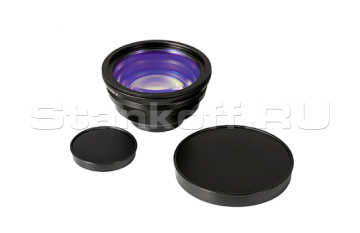

Фокусирующая линза Ronar Smith «Opex»
Фокусирующая линза Ronar Smith «Opex» оснащена защитным стеклом, защищающим лазерный источник и сканатор от обратного излучения, обеспечивает минимальные потери энергии при фокусировке, высокую устойчивость к ударным нагрузкам, царапинам и температурным перепадам, а также равномерное воздействие лазера по всему периметру рабочего поля.

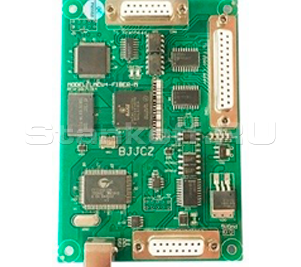

Контроллер управления BJJCZ JCZ LMC V4M
Предназначен для работы с программным обеспечением EZCAD2 и подключается к компьютеру через интерфейс USB 2.0. Это один из самых распространённых лазерных и гальванических контроллеров, отличающийся конкурентоспособной стоимостью и высокой стабильностью работы. Особенности: поддержка подключения одной оси и надёжная стабильная работа в процессе эксплуатации.

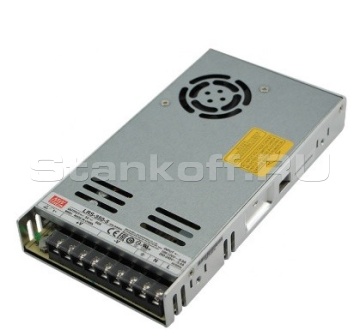

Блоки питания Mean Well
Блоки питания Mean Well (в лазерном комплексе установлено 3 блока) обеспечивают стабильную и надёжную работу оборудования даже в сложных условиях эксплуатации. Источники питания устойчивы к кратковременному повышению входного напряжения до 300 В (до 5 секунд), защищены от вибраций до 5G, имеют защиту от короткого замыкания и отличаются высоким уровнем стабильности выходных параметров.

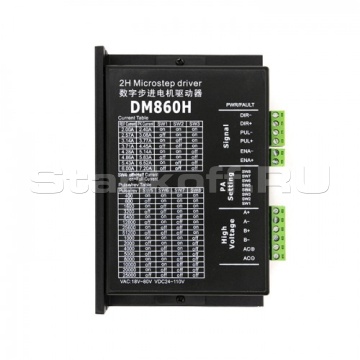

Шаговый драйвер Lead Shine
Шаговый драйвер Lead Shine предназначен для управления шаговыми двигателями и обеспечивает стабильную и точную работу системы. Драйвер отличается низким уровнем шума, минимальным нагревом, сниженной вибрацией и обеспечивает высокий крутящий момент управляемых двигателей.

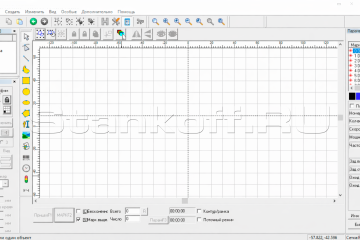

Программное обеспечение EzCAD
Управление лазерным маркером осуществляется с помощью лицензионного ПО EzCAD 2.14 с полной русификацией. Программа работает на ПК под управлением Windows 7 / 8 / 10 / 11 и не требует высоких системных ресурсов.• Поддержка всех типов шрифтов и популярных графических форматов (DXF, SVG, AI, PLT и др.);
• Импорт файлов из CorelDRAW, AutoCAD, Photoshop и других программ;
• Создание и редактирование векторной и растровой графики;
• Автоматическая генерация серийных номеров, даты и времени;
• Настройка параметров лазера (скорость, мощность, частота, количество проходов);
• Генерация одномерных и двумерных штрихкодов;
• Управление дополнительными осями и поворотными устройствами;
• Точный расчёт времени обработки;
• Поддержка маркировки в движении и интеграция в производственные системы.
• Минимальные требования для ПК: Процессор Intel Celeron G18, SSD130GB, RAM 4GB, операционная система Win 7/ 8 /10
Комплектация
- Лазерный комплекс
- Линза F-Theta F-163 рабочее поле 110х110мм
- Защитные очки оператора
- Комплект соединительных кабелей
- Дистрибутив ПО EzCAD – USB накопитель
- Педаль оператора
- ЗИП комплект (запас. фокусный диод, набор ключей, линейка)
- Техническая документация (инструкция по ПО, тех. паспорт)
| Лазерный излучатель | |
| Мощность лазера, Вт | 30 |
| Источник излучения | JPT |
| Длина волны, нм | 1064 |
| Длительность импульсов, нс | 200 |
| Минимальная частота повторяемости лазера, кГц | 1 |
| Максимальная частота повторяемости лазера, кГц | 600 |
| Энергия в импульсе излучения, мДж | 0,8 |
| Оптика | |
| Линза | F-163 |
| Длина рабочего поля, мм | 110 |
| Ширина рабочего поля, мм | 110 |
| Максимальное разрешение, DPI | 1200 |
| Размер точки, мкм | 35 |
| Максимальная глубина маркировки, мм | 1,5 |
| Сканирующее устройство | |
| Скорость маркировки, мм/сек | 7000 |
| Воспроизводимость, мкм | 3,0 |
| Максимальный ход по оси Z, мм | 500 |
| Общие характеристики | |
| Рабочая температура, °С | 10-30 |
| Программное обеспечение | EzCad |
| Охлаждение | воздушное |
| Напряжение тока, В | 220 |
| Частота тока, Гц | 50 |
| Потребляемая мощность, кВт | 0,6 |
| Габаритные параметры лазерного модуля | |
| Длина, мм | 210 |
| Ширина, мм | 400 |
| Высота, мм | 450 |
| Габаритные параметры маркирующего модуля | |
| Длина, мм | 350 |
| Ширина, мм | 700 |
| Высота, мм | 700 |
| Габаритные параметры | |
| Вес нетто, кг | 55 |
