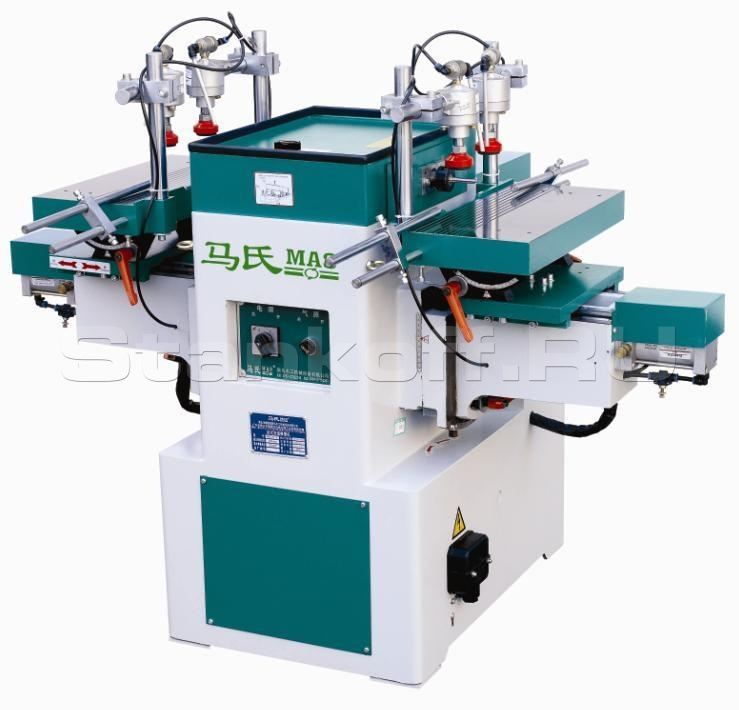

Сверлильно-пазовальный станок MS 3112
+7 (995) 888-07-03
Детальное описание
Назначение:
Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий.
Область применения:
Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.
Отличительные особенности:
- Столы наклоняются в 2-х плоскостях; -2 пневмоприжима на каждом столе;
- Рабочие столы регулируются по высоте и углу наклона независимо друг от друга;
- Два рабочих стола позволяют увеличить производительность;
- Быстрая настройка на нужный размер;
- Высокая скорость обработки;
- Надежная конструкция;
- Станок может работать в карусельном режиме.
Схема обработки:
Образцы получаемых пазов:
Конструктивные особенности |
|
 |
Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/-45 град |
 |
Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/-20 град |
 |
Гидропневматическая подача столов обеспечивает плавность и равномерность хода даже при обработке твердых пород древесины |
 |
Столы перемещаются по надежным точным направляющим |
 |
Глубина паза регулируется концевым выключателем |
 |
Ширина паза удобно регулируется с помощью цифрового счетчика |
 |
Скорость вращения инструмента и скорость осцилляции регулируются отдельными ремнями. Это позволяет увеличить скорость вращения инструмента до 11000 об/мин, а скорость осцилляции изменять в диапазоне 180-240 движений/мин |
 |
Масляный насос для смазки направляющих, не требуется использование масленки |
 |
Каждый стол оснащен двумя пневмоприжимами. Обдув детали сжатым воздухом во время обработки. |
|
Максимальное расстояние между центром шипа и рабочим столом, мм |
70 |
|
Высота подъема рабочего стола, мм |
100 |
|
Угол наклона рабочего стола |
±450 |
|
Передний наклон рабочего стола(вправо-влево) |
±200 |
|
Максимальная ширина обработки, мм |
120+2R |
|
Максимальная глубина обработки, мм |
60 |
|
Частота вращения шпинделя, об/мин |
9500 |
|
Габаритные размеры, мм |
1540х1100х1200 |
|
Транспортные габариты, мм |
1150х900х1300 |
|
Мощность, кВт |
2,2 |
|
Вес станка, кг |
500 |
