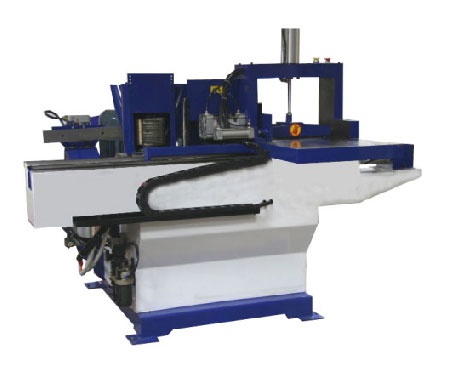

Шипорезный станок TSK 15P


Шипорезный станок TSK 15P
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для обработки с двух сторон торцов брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров, для дальнейшего сращивания короткомерных брусков по длине на зубчатоклеевое соединение.
Цикл обработки заготовок осуществляется в автоматическом режиме.

Идеально подходит для применения на малых и средних предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.



СХЕМА ОБРАБОТКИ



ПРИМЕР ЗАРЕЗКИ ШИПОВ И ВЫПУСКАЕМАЯ ПРОДУКЦИЯ



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКУЮ ТОЧНОСТЬ И КАЧЕСТВО ОБРАБОТКИ, УДОБСТВО ОБСЛУЖИВАНИЯ СТАНКА И ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ
Массивная станина.
Cтанина коробчатой формы и мощная балка для уста-новки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.
Мощный рабочий стол каретки.
Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.
Высокоточные линейные направляющие.
Перемещение каретки осуществляется по линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.
Система подачи с регулировкой скорости возврата каретки.
Подача заготовок в зону резания с помощью пневмоцилидра с гидрокомпенсатором позволяет плавно перемещать пакет заготовок при обработке и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла об-работки заготовки и увеличение производительности станка.
Надежный прижим пакета заготовок.
Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов.
Торцовочный узел с пилой и дробилкой.
Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимости от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.
Высокоточный фрезерный шпиндель.
Применение в конструкции шпинделя высокооборотных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.
Привод фрезерного шпинделя.
Привод фрезерного шпинделя для нарезания шипов осуществляется от стационарно установленного электродвигателя через плоскоременною передачу. Обеспечивается надежная работа станка при обработке пакета заготовок, не передается вибрация от двигателя на шпиндель, что гарантирует высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.
Точная настройка фрезерного шпинделя.
Осуществляется с помощью маховика с фиксацией винтом, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.
Устройство смещения пакета заготовок.
Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.
Управление работой станка в автоматическом режиме.
Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней поверхности кронштейна прижимов.
Обеспечивается удобство работы на станке и повышение производительности.
Пульт управления станком.
Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.

Технические характеристики

Размеры обрабатываемых заготовок, мм:
длина, наименьшая
наибольшая
ширина, наименьшая
наибольшая
толщина, наименьшая
наибольшая

250
1000
40
150
10
80
Размеры рабочего стола каретки, (длина х ширина), мм650 х 500
Высота обработки заготовок, мм150
Ширина пакета заготовок, наибольшая, мм350
Привод подачи кареткипневматический
Скорость подачи, м/мин6
Количество шпинделей, шт.2
Диаметр торцовочной пилы, мм250
Диаметр фрезы, мм160
Диаметр фрезы посадочный, мм50
Частота вращения шпинделей, об/мин:
пильного
фрезерного

2840
6750
Мощность электродвигателя привода пильного шпинделя, кВт4
Мощность электродвигателя привода фрезерного шпинделя, кВт11
Общая установленная мощность, кВт15
Рабочее давление в пневмосистеме, МПа (кг/см2)0,6 (6)
Габаритные размеры, мм:
длина
ширина
высота

2150
1450
1600
Масса, кг
