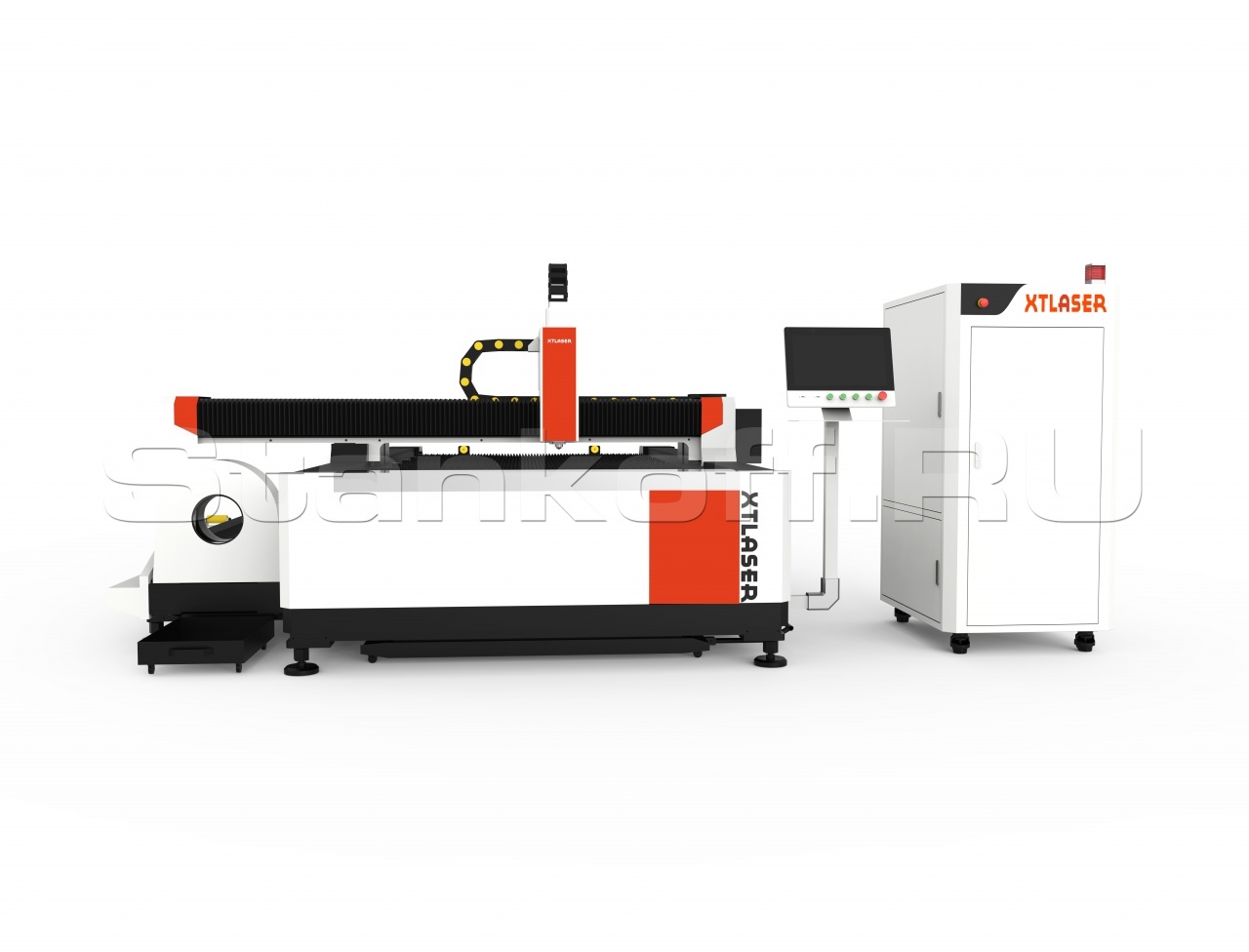

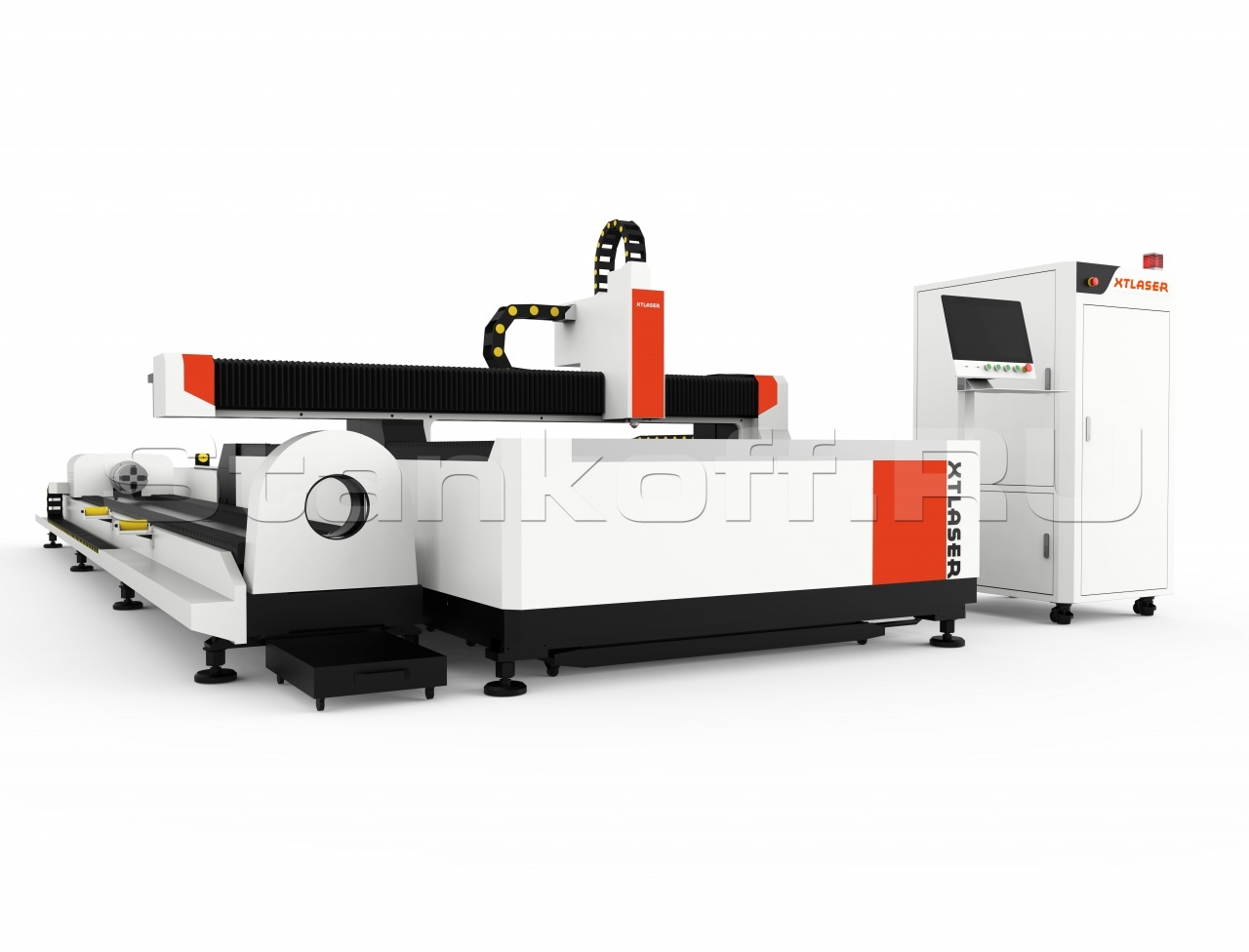

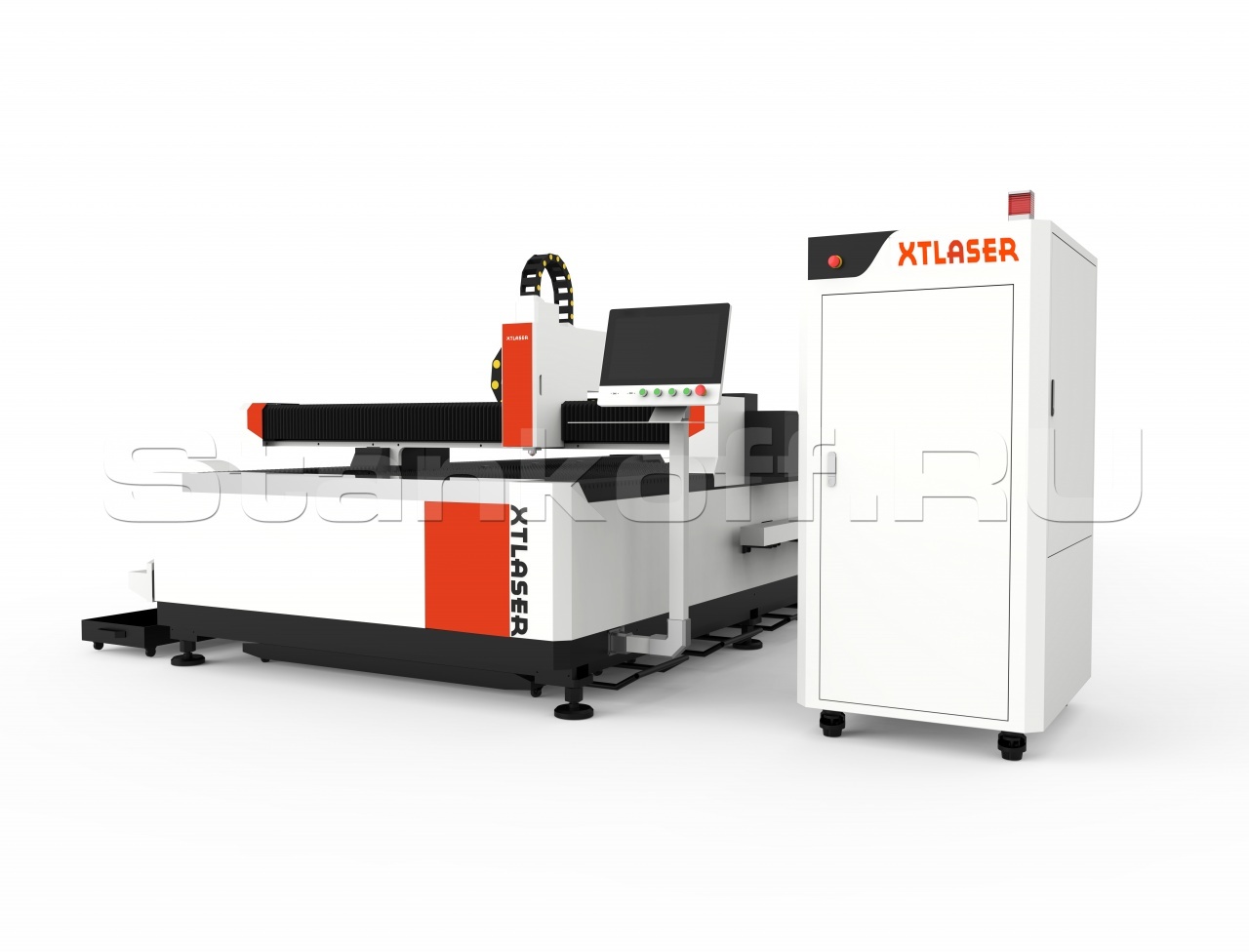

Станок оптоволоконной лазерной резки листового металла и труб XTC-FT1560/1500 Raycus


Станок оптоволоконной лазерной резки листового металла и труб XTC-FT1560/1500 Raycus Станок оптоволоконной лазерной резки листового металла и труб XTC-FT1560/1500 Raycus Станок оптоволоконной лазерной резки листового металла и труб XTC-FT1560/1500 Raycus
Производитель
XTLASER (Китай)
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

Применение

Применяется при обработке металлических листов и цилиндрических изделий из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д.

Комплектация

IОптоволоконный лазерный источник
1Лазерный источник1 шт.Raycus (Китай)
IIРежущая головка
1Лазерная режущая головка1 шт.с автофокусом Raytools (Швейцария)
IIIУзлы станка
1Станина1 шт.XTC-FT1560 (Китай)
2Профильные направляющие
Hiwin (Тайвань). Класс точности H
3Система передачи9 шт.Реечная передача Apex/YYC (Тайвань). 6 класс точности
4Серводвигатели и драйверы7 шт.YASKAWA (Япония).
Область обработки листов: ось Y - 1800 Вт (2 штуки), ось X - 850 Вт, ось Z - 400 Вт, ось W - 1800 Вт
Область обработки труб: главный двигатель - 1800 Вт, двигатели патронов (2 штуки) - 1300 Вт
5Редуктор
6 шт.Motoreducer (Франция)
6Защита от пыли
Для осей X и Y и для лазерной головки.
7Газораспределительная станция
N2, O2
8Газораспределительный клапан1 шт.ITV 2000 SMC (Япония). Регулирует поток азота, кислорода и воздуха во время резки. Управляется системой управления автоматически. Очень удобно.
9Электромагнитный клапан
AirTAC (Тайвань)
10Клеммный рядWeidmuller (Германия)
11РелеAPT (Германия)
IVСистемы ЧПУ и программного обеспечения
1Система ЧПУ1 шт.CYPTUBE (Китай)
VВспомогательное оборудование
1Водяной чиллер1 шт.TongFei TFLW-1000 (Китай)
2Компьютер1 шт.

Adlink Industry


Особенности конструкции


Сварная станина

Сварная станина

1. Тяжелая сварная станина
2. Практичная прочная конструкция
3. Благодаря отжигу станины, ее конструкция более устойчива и не подвергается деформации

Алюминиевый портал
Алюминиевый портал

Алюминиевый портал

Портал из квадратной литой алюминиевой трубы является наиболее востребованным на рынке и обеспечивает легкость в управлении.

Лазерный источник Raycus

Лазерный источник Raycus

1. Запатентованная конструкция для бесперебойной работы и легкого обслуживания.
2. Устойчивый к суровым условиям окружающей среды.
3. Синхронизированное управление лазерным источником.
4. Прямое управление всеми функциями оптоволоконного лазера.

Режущая головка RAYTOOLS

Режущая головка RAYTOOLS

1. Автоматическая настройка фокусного расстояния.
2. Бесконтактный датчик высоты.
3. Горизонтальная регулировка линзы.

Система управления Cypcut

Система управления Cypcut

Профессиональная высокоточная система управления ЧПУ.
1. Система управления Cypcut и программное обеспечение в английской версии, работающее с файлами в форматах DXF, AI, IGS.
2. Создание чертежей через программное обеспечение. Программное обеспечение с функцией маятниковой резки для экономии времени при изготовлении одинаковых изделий.
3. Функция NESTING для экономии материала с помощью экономии пространства.

Водяной чиллер TongFei

Водяной чиллер TongFei

Профессиональная система охлаждения. Автоматически поддерживает заданную температуру хладагента.

Система передач
Система передач

Система передач

Профильные направляющие и привод шестерня-рейка Apex 6 класса точности (бренд №1 в Тайвани), профильные направляющие HIWIN 30 мм (Тайвань).

Японские сервоприводы YASKAWA

Японские сервоприводы YASKAWA

Высокая амортизация, хорошая ригидность, может выдерживать высокие скорости и ускорение. Линейные направляющие обеспечивают высокие скорости, высокую точность, высокую надежность.

Редуктор Motoreducer (Франция)

Редуктор Motoreducer (Франция)


Система сбора

Система сбора

Система сбора пыли и отходов лазерной резки внизу станка

Система впрыска масла

Система впрыска масла

После определенного времени эксплуатации шестерня и рейка требуют обслуживания (впрыска масла)

Электрический блок управления

Электрический блок управления

1.Панель управления: Cypcut
2.Драйвер серводвигателя: Yaskawa (Япония)
3.Реле
4.Автоматический выключатель: Chint
5.Контактор: APT
6.Электропитание лазера: Китай
7.Регулировка высоты: Cypcut BSS100
8.Компьютер: Advantech industrical 610L

Газораспределительный клапан

Газораспределительный клапан

Регулирует поток азота, кислорода и воздуха во время резки. Очень удобно.

Вентилятор

Вентилятор

Помогает перемещать пыль и дым в течении процесса резки наружу и сохранять станок в чистоте, увеличивая тем самым срок его службы.

Труборезный механизм


В труборезном механизме станка используются 3 серводвигателя, 3 мотор-редуктора и 2 ремня ГРМ. Ручные зажимные патроны регулируются в диапазоне 0 - 160 мм. Для круглых труб используются 3х кулачковые патроны, для квадратных труб 4х кулачковые патроны. Квадратные направляющие HIWIN (Тайвань) способствуют увеличению точности резки (в отличии от часто используемых на рынке круглых направляющих).

В процессе резки, особенно массивных труб, увеличение скорости серводвигателя вызывает тряску, что негативно сказывается на точности резки. В специально разработанной конструкции данного трубореза редуктор является первичным замедлителем, ремень ГРМ - вторичным. Эти два механизма замедления обеспечивают высокую эффективность и точность резки.

Отличительные особенности трубореза XTC-FT


Обычная конструкция на рынке

Обычная конструкция на рынке

1. Большинство патронов на рынке соединены с редуктором и мотором напрямую без ремня ГРМ, что приводит к понижению точности резки.
2. Более того, такая конструкция способствует сокращению срока службы редуктора.

Специально разработанная конструкция XTC-FT

Специально разработанная конструкция XTC-FT

1. Вторичный понижающий редуктор обеспечивает высокую точность и долговечность.
2. Наличие вторичного понижающего редуктора сводит инерцию к минимуму и увеличивает точность резки.
3. Не сокращается срок службы редуктора.

Обычная конструкция на рынке

Обычная конструкция на рынке

Большинство производителей используют открытую конструкцию патрона, но точность резки при такой конструкции составляет всего лишь 0,5 мм.

Конструкция XTC-FT

Конструкция XTC-FT

В станках серии XTC-FT используется закрытая герметичная конструкция, при которой точность резки достигает 0,03 мм.

Конструкция трубореза


Фиксированный патрон закрытого типа в передней части трубореза


Серводвигатель на переднем патроне


Мотор-редуктор переднего патрона


Ремень ГРМ переднего патрона

Задний патрон

Задний патрон


Первый серводвигатель заднего патрона


Второй серводвигатель заднего патрона


Два редуктора заднего патрона


Ремень ГРМ заднего патрона


Шестерня рейка и направляющие

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасыВ комплекте, шт.
Сопло1-250010
Защитная линза25001
Фокусирующая линза0,11500-20001
Керамическое кольцо0,0840001
Фильтрующий элемент15004

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника 500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт
Материал / Газ Толщина, мм Скорость, м/мин

Углеродистая
сталь

(Кислород)

1 8 9 10 22 26 34 38 42
2 4 5 6,2 6,8 7,2 7,5 7,8 8,2
3 2,6 2,8 3 3,6 4 4,4 5 5,5
4 1,6 1,8 2,2 2,8 3,2 3,8 4,4 5
5 1 1,4 1,8 2,4 2,8 3,2 3,4 3,6
6   1 1,6 2 2,4 2,8 3,2 3,4
8   0,8 1,2 1,4 1,6 2,2 2,6 3
10     0,8 1 1,2 1,6 2 2,4
12       0,8 1 1,4 1,8 2
14       0,6 0,7 1 1,2 1,3
16         0,6 0,8 1 1,1
18           0,7 0,9 1
20           0,6 0,8 0,9
22           0,5 0,7 0,8
24             0,4 0,6
26               0,4
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Нержавеющая
сталь

(Азот)

1 12,4 18,5 23,8 26,4 30 34 38 41,4
2 4,7 5,1 10,8 11,9 12,7 15,4 24,4 28,6
3 0,7 1,2 2,3 4,1 6,1 8,6 12,8 15,8
4   0,8 1,3 2,2 4,2 5,5 7,4 9,4
5     0,7 1,2 2 4,3 5,1 6
6       1 1,8 3,1 3,8 4,7
8         0,9 2 2,4 3,3
10           0,8 1,1 1,3
12           0,5 0,7 1,1
14             0,6 0,8
16               0,6
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Алюминий

(Азот)

1 5,2 6,4 8,4 16 22 34 38 42
2   2,2 3,4 6,6 8,4 15 21 25,5
3     1,4 3,8 5,5 7,6 11,5 14,6
4       1,4 2,6 4 5,2 5,8
5         1,7 3,3 4,4 4,9
6         0,9 2,1 3,4 4,1
8           0,9 1,3 2
10           0,6 1,1 1,7
12             0,5 0,8
14             0,4 0,6
16               0,5
  500Вт 750Вт 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Медь

(Азот)

1 5,2 6 8 12 14 22 26 32
2   1,8 3,2 4 6 8 10 12
3     1 2,2 3,4 5,2 6 6,4
4       1,4 1,8 4 4,8 5,4
5         1,2 1,8 2,6 3,2
6         0,6 1,4 1,8 2,2
8           0,6 0,9 1,2
10             0,4 0,6
12               0,4

Изготавливаемые изделия

Используется при обработке металлических пластин и труб из таких материалов, как нержавеющая сталь, углеродистая сталь, марганцевая сталь, адамантин, пружинная сталь, латунный лист, алюминиевый лист


Факторы, влияющие на процесс резки

  1. Мощность лазера

    Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.

  2. Частота импульса

    Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.

  3. Тип газа, используемого при резке

    Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

    Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).

  4. Давление газа

    Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.

  5. Диаметр сопла

    Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.

  6. Расстояние от сопла до поверхности обрабатываемого материала

    Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

Сервисное обслуживание

В рамках сервисного обслуживания нашими инженерами оказываются услуги по обучению, пусконаладочным работам, техническому обслуживанию и сопровождению оборудования.

  • Шеф монтаж и обучение персонала
  • Диагностика и ремонт
  • Телесервис – удаленная диагностика
  • Склад с комплектующими для лазерных станков
Размер рабочей области 1500x6000 мм
Ход по оси X 1500 мм
Ход по оси Y 6000 мм
Ход по оси Z 300 мм
Скорость холостого хода 100 м/мин
Ускорение 1,2G
Мощность лазера 1500 Вт
Диаметр труб 20-215 мм
Длина труб 6000 мм
Патроны трубореза ручные
Программный интерфейс Included w/ PC control tower
Точность позиционирования +/- 0.02 мм
Тип двигателя Серводвигатели на шарико-винтовой передаче
Соединение с ПК USB-порт
Источник питания 380В 50/60 Гц 3 фазы
