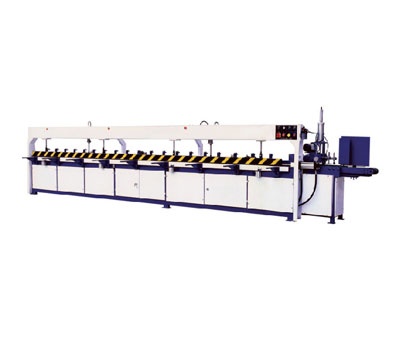

Пресс гидравлический для сращивания по длине PSK-3100А


Пресс гидравлический для сращивания по длине PSK-3100А
Производитель
YongQiang (Китай)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение:

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТ 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем.

На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:

  • загрузка ламелей на первой позиции из магазина с предварительным наживлением;
  • торцовка в размер набранной плети;
  • передача во вторую зону пресса;
  • прессование плети для сращивания по длине;
  • выгрузка готовой плети из пресса.

Область применения:

Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.

Схема обработки:

psk-3100a_0.jpg psk-3100a_1.jpg psk-3100a_2.jpg psk-3100a_3.jpg

Выпускаемая продукция:


Конструктивные особенности

psk-3100a_5.jpg Станина с усиленными стойками позиции прессования

Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса.
Достигается долговечность эксплуатации пресса без потери точностных параметров.
psk-3100a_6.jpg Двухпозиционный рабочий стол

На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса.
psk-3100a_7.jpg Конвейер подачи ламелей из магазина

Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.
psk-3100a_8.jpg Механизм предварительного наживления ламелей

Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер.
psk-3100a_9.jpg Торцовочный узел

Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.
psk-3100a_10.jpg Ограждение пилы и прижим плети

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.
psk-3100a_11.jpg Боковой ограничитель плети в зоне набора

Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.
psk-3100a_12.jpg Сталкиватель плети в зону прессования

Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.
psk-3100a_13.jpg Дополнительный пневмоцилиндр прижима коротких ламелей в зоне прессования

Остающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором.
psk-3100a_14.jpg Боковой прижим плети

Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети.
psk-3100a_15.jpg Верхний прижим плети

Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.
psk-3100a_16.jpg Мощный гидроцилиндр прессования

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.
psk-3100a_17.jpg Прессование двух заготовок одновременно (кроме PSK 3100A).

За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой.
psk-3100a_18.jpg Встроенная гидростанция

Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.
psk-3100a_19.jpg Пульт управления прессом

Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.
Техническая характеристика

Длина прессуемой заготовки, наибольшая, мм

3100

Ширина прессуемой заготовки, мм:
— наименьшая
— наибольшая


40
150

Толщина прессуемой заготовки, мм:
— наименьшая
— наибольшая


10
80

Усилие прессования, кг

6000

Диаметр торцовочной пилы, мм

305

Такт работы пресса, сек

20

Частота вращения привода конвейера, об/мин

680

Частота вращения привода подающего ролика, об/мин

Частота вращения привода торцовочной пилы, об/мин

2840

Частота вращения привода гидростанции, об/мин

1500

Мощность электродвигателя привода конвейера, кВт

0,75

Мощность электродвигателя подающих роликов, кВт

Мощность электродвигателя торцовочной пилы, кВт

2,2

Мощность электродвигателя привода гидростанции, кВт

2,2

Общая установленная мощность, кВт

5,15

Рабочее давление в пневмосистеме, МПа (кг/см 2)

0,6 (6)

Рабочее давление в гидросистеме, МПа (кг/см 2)

6 — 12 (60 — 120)

Габаритные размеры, мм:
— длина
— ширина
— высота


4070
510
1450

Масса, кг

1370
