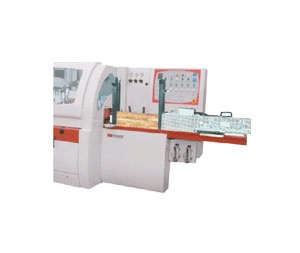

Автоподатчик модели CM-1


Автоподатчик модели CM-1
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для четырехсторонних станков по производству паркета. Обеспечивает непрерывную автоматическую подачу пиломатериалов упором в торец из магазина со скоростью до 60 шт./мин.
Устанавливается непосредственно на рабочий стол продольно-фрезерного станка.

Область применения
Идеально подходит для применения на крупносерийных предприятиях и в цехах по производству паркета, столярно-строительных изделий, производству мебели и других деревообрабатывающих производствах.

Отличительные особенности

  • Магнитная установка на столе Автоподатчик устанавливается непосредственно на рабочем столе четырехсторонних продольно-фрезерных станков с помощью магнитного крепления без ограничения по длине заготовки.
  • Подача заготовок из магазина Заготовки помещаются в вертикальный магазин с возможностью настройки по ширине. Интервал размеров, в пределах которых нет необходимости перенастраивать боковую линейку магазина по ширине составляет 10 мм.
  • Пневмоцилиндр подачи заготовок Толкатель автоподатчика совершает возвратно-поступательной движение и подает заготовки одну за другой с помощью пневмоцилиндра. Ход толкателя регулируется в интервале от 0 до 60 шт. в минуту.
  • Сетчатое защитное ограждение движущихся частей автоподатчика обеспечивает повышенную безопасность его работы.
Технические характеристики автоподатчика модели CM-1
Размеры подаваемых заготовок , мм:
длина, наименьшая
наибольшая
ширина
толщина, наименьшая
наибольшая

200
неограничена
0 - 250
8
150
Интервал размера по ширине подаваемой заготовки, без перенастройки магазина, мм 10
Шаговая скорость подачи, шт./мин 0 - 60
Давление в пневмосистеме, МПа, (кг/см2) 0,6 (6)
Габаритные размеры, мм:
длина
ширина
высота (без магазина)

1380
180
220
Габаритные размеры в упаковке, (длина х ширина х высота), мм: 1200 х 800 х 800
Масса, кг 120
