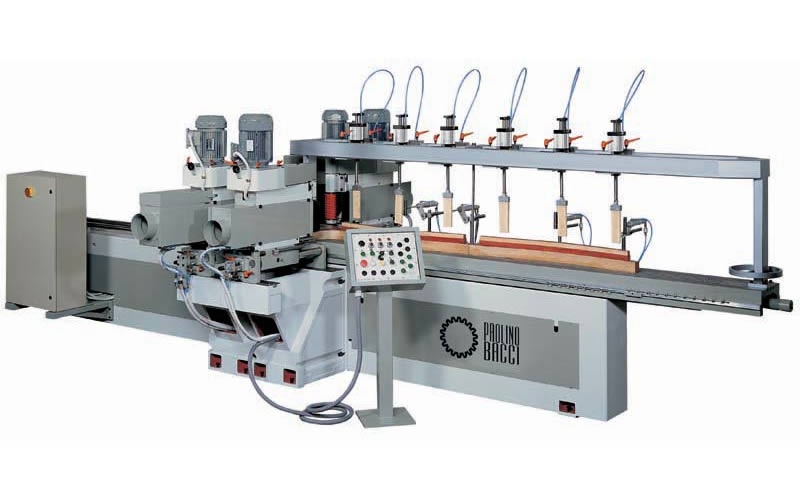

Станок фрезерно-копировально-шлифовальный для стульев FC-4


Станок фрезерно-копировально-шлифовальный для стульев FC-4
Производитель
PAOLINO BACCI s.r.L. (Италия)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Автоматические копировальные станки серии FC предназначены для высококачественного и высокопроизводительного фрезерования и шлифования элементов стульев, столов, кресел, диванов, кроватей и других мебельных элементов.

Предназначены для фрезерования деталей стульев, столов, кресел, диванов, кроватей и других мебельных элементов.

Принцип работы:

Изготавливается шаблон профиля изделия (из фанеры, ДСП или МДФ), который устанавливается на станок. Заготовка крепится на шаблоне при помощи пневмоприжимов. Данная конструкция перемещается вдоль станка гидравлически, по стальным направляющим. Заготовка проходит через фрезерные и шлифовальные узлы, которые при помощи обкатных роликов, точно повторяют контур шаблона. Разработаны модели с ЧПУ в которых отсутствует шаблон, а траектория движения фрезерных и шлифовальных узлов осуществляется по заданной программе.

Образцы получаемых изделий:


Отличительные особенности:

  • Литые рабочие каретки крепятся к сварной станине, усиленной ребрами жесткости. Рабочие головки перемещаются по закаленным направляющим.
  • Для обеспечения перпендикулярного направления перемещения головки относительно детали, они могут быть повернуты на необходимый угол, чтобы изготавливать детали с радиусным профилем без уменьшения скорости подачи.
  • Перемещение стола осуществляется с помощью гидравлики по стальной цилиндрической направляющей с автоматической смазываемой бронзовой втулкой. Такая конструкция обеспечивает высокую точность и долгий срок эксплуатации станка
  • Заготовки крепятся на столе длинной 1600 или 2500 мм с помощью пневмо- или вакуумных зажимов (в зависимости от модели).
  • Для деталей шириной более 500 мм может быть изготовлен специальный станок. Шпиндели фрезерных узлов высотой 180 мм имеют двухопорную систему крепления.
  • Инструмент легко может быть заменен в течение 2 минут.
  • Шлифовальный узел оснащен осциллирующим проводом и пневматическим натяжением ленты.


Обрабатывающий узел станка.


Различные типы шпинделей.


Автоподача из магазина заготовок.

Техническая характеристика

Количество фрезерных узлов, шт

2

Количество шлифовальных узлов, шт

2

Максимальная ширина заготовки, мм

500

Максимальная длина заготовки, мм

1600/2500

Максимальная высота обработки, мм

180

Максимальная скорость подачи стола, м/мин

15

Мощность двигателя 1-го фрезерного узла, кВт

5,5

Мощность двигателя 2-го фрезерного узла, кВт

нет

Мощность двигателей шлифовальных узлов кВт

3,0

Количество пневмоприжимов, шт

4-6

Скорость вращения шпинделей, об/мин

8000

Диаметр фрезерного шпинделя, мм

35

Вес, кг

3400
