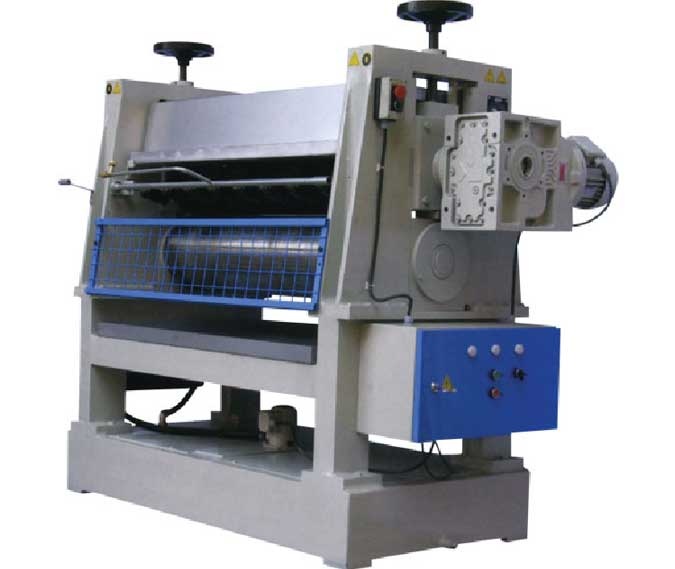

Станок для тиснения древесины DM 100


Станок для тиснения древесины DM 100
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение:

Предназначен для накатки рисунка рельефным роликом горячим методом на профильную или плоскую поверхность деталей различного типоразмера – от декоративного багета до широких панелей. (МДФ, массив древесины, ДСП и т.п.)

Область применения:

Идеально подходит для применения на предприятиях и в цехах по производству багета, пого-нажных изделий, изготовлению декоративных элементов в мебельном производстве и в мас-терских по изготовлению багетных рамок.

Схема обработки:


Получаемые изделия:


Конструктивные особенности :

dm-100_2.gif МАССИВНАЯ СТАНИНА
Массивная станина коробчатой формы обеспечивает повышенную жесткость  конструкции станков и исключает вибрацию при работе механизмов накатки и подачи заготовок, что обеспечивает хорошее качество обработки.
dm-100_3.gif   ПРИВОД РЕЛЬЕФНЫХ РОЛИКОВ
Привод рельефного вала осуществляется с помощью мотор-редуктора с встроенным вариатором для изменения скорости вращения. Обеспечивается высокое качество тиснения рельефа на поверхности заготовки.
dm-100_4.gif СУППОРТ РАБОЧЕГО РОЛИКА
Предназначен для установки на нем ролика с контрпрофилем различного рельефа и настройки по высоте с помощью винтовой трапецеидальной пары в зависимости от диаметра ролика / толщины заготовок. Станок оснащен системой циркуляции СОЖ внутри рабочего вала для охлаждения подшипников.
dm-100_5.gif НАГРЕВАТЕЛЬНЫЕ  ФОРСУНКИ
Нагрев рельефного ролика обеспечивается с помощью специальных нагревательных форсунок. (газ)
Применяются на всех моделях станков.
dm-100_6.gif РЕЛЬЕФНЫЙ РОЛИК ГОРЯЧЕЙ НАКАТКИ
Установленный на шпиндель суппорта рельефный ролик осуществляет тиснение рисунка на плоскости заготовки.
Глубина накатки горячим роликом составляет не более 1,5 мм. Ролик фиксируется на шпинделе с помощью гаек.
Имеется возможность установки роликов шириной до 450 мм для станка DM45 и до 1000 мм для станка DM100.
dm-100_7.gif ЭЛЕКТРОШКАФ И ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ
Электрошкаф станка прикреплен к стенке станины и имеет на верхней плоскости кнопочный пульт управления.

Техническая характеристика

Максимальная рабочая ширина, мм

1000

Максимальная ширина прохода детали, мм

1200

Диаметр ролика для тиснения, мм

265

Максимальная толщина детали, мм

100

Скорость подачи, м/мин

5

Общая у становленная мощность, кВт

2,2

Габариты, мм

2100x1000x1700

Масса, кг

2000
