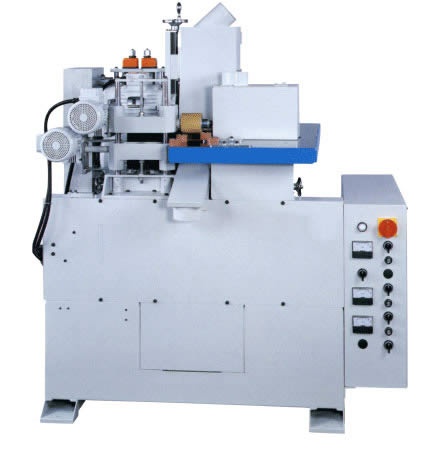

Многошпиндельный шлифовальный станок GF-506U4

Станина увеличенной жесткости

Массивная станина обеспечивает повышенную жесткость и виброустойчивость конструкции станка, что позволяет получать изделия высокого качества.

Четыре шлифовальные головки

Расположенные друг напротив друга попарно шлифовальные головки позволяют шлифовать как прямолинейные, так и криволинейные заготовки с четырех сторон за один проход.

Индивидуальный привод
подающих роликов

Каждая группа подающих роликов имеет индивидуальный привод от мотор-редуктора, что обеспечивает плавную и  равномерную подачу как прямолинейных, так и криволинейных заготовок переменного сечения.

Инвертор для изменения частоты вращения шлифовальной ленты

Частота вращения шлифовальной ленты изменяется плавно с помощью инвертора, что позволяет гибко изменять скорость вращения инструмента в зависимости от обрабатываемого материала и заданной чистоты поверхности.

Инвертор для изменения скорости подачи

Возможность плавного бесступенчатого изменения скорости вращения подающих роликов обеспечивает широкий диапазон выбора необходимой скорости подачи при обработке различных пород древесины.

Цифровые датчики отсчета
размера

Отсчет размеров настройки станка осуществляется по цифровым датчикам, что обеспечивает высокую точность при обработке изделий.

Изменение направления вращения шлифовальных головок

Позволяет добиваться наибольшей эффективности при обработке различных заготовок (попутное и встречное шлифование).

Амперметры нагрузки приводов
шлифовальных головок

Визуальный контроль нагрузки на двигатели шлифовальных головок с помощью амперметров обеспечивает надежность работы и исключает возможность перегрузок.

Пульт управления станком

Эргономичный пульт управления, расположенный на передней панели станка, обеспечивает удобство и безопасность его эксплуатации.

Размеры обрабатываемых заготовок, мм
-длина, наименьшая
-наибольшая
-ширина, наименьшая
-наибольшая
-толщина, наименьшая
-наибольшая

600
1500
25
75
15
75

Количество шлифовальных головок, шт.:
вертикальных
горизонтальных

Размеры вертикального шлифовального вальца, (диаметр х высота), мм

100 х 150

Размеры шлифовальной ленты вертикальной головки, (ширина х длина), мм

152 х 635

Диапазон перемещения вертикальной шлифовальной головки, мм

120

Скорость шлифовальной ленты вертикальной головки, (бесступенчатая), м/мин

Размеры горизонтального шлифовального вальца, (диаметр х высота), мм

175 х 150

Размеры шлифовальной ленты горизонтальной головки, (ширина х длина), мм

152 х 870

Диапазон перемещения горизонтальной шлифовальной головки, мм

30; 60; 90; 120

Количество подающих роликов, шт.

4

Размеры подающих роликов, (диаметр х высота), мм

75 х 75

Скорость шлифовальной ленты горизонтальной головки, (бесступенчатая), м/мин

0 - 980

Скорость подачи, (бесступенчатая), м/мин

0 - 22

Мощность электродвигателей вертикальных шлифовальных головок, кВт

2 х 1,1

Мощность электродвигателей горизонтальных шлифовальных головок, кВт

2 х 1,5

Мощность электродвигателей привода подачи, кВт

4 х 0,18

Общая установленная мощность, кВт

5,38

Габаритные размеры, мм:
-длина
-ширина
-высота

1350
1000
1400

Масса, кг.

860
