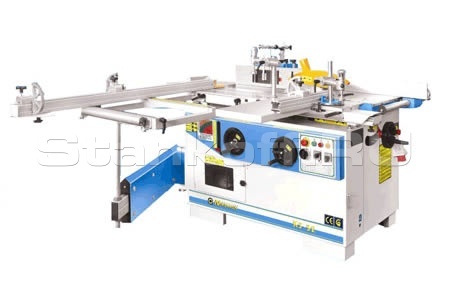

Комбинированный станок K5-32


Комбинированный станок K5-32
Производитель
ZMM STOMANA (Болгария)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Комбинированные станки по дереву предназначены для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.

Основными операциями станка являются:


1. Форматный раскрой плитных материалов (ДСП, ЛДСП, МДФ)


2. Продольное пиление пиломатериалов


3. Торцевание пиломатериалов


4. Фугование


5. Рейсмусование с автоподачей


6. Продольное профильное фрезерование


7. Фрезерование шипов и проушин

Опции:

1

Подрезной модуль
- диаметр пильного диска 120 мм
- диаметр вала 20 мм
- обороты вала 8000 об./мин
- мощность двигателя 0,75 кВт

2

Мощность главного двигателя пильного узла 3 кВт

3

Поворотные линейки (без удлинения) 900 мм 1219 мм

4

Уширительный стол с параллельной линейкой 1150 мм

5

Консольный стол с телескопичным подпором и опорной линейкой (2 поворотных упора).

6

Консольный стол с телескопичным подпором и опорной линейкой (2 поворотных упора).

7

Интегральная линейка защитного кожуха для фрезы 500 мм

8

Мощность фрезерного двигателя 3 кВт

9

Диаметр шпинделя фрезы 30 мм и 35 мм

10

Стол для нарезки шипов и защитный кожух для фрезы диаметром 320 мм

11

Эксцентриковый прижим

12

Разделение на 2 независимые части (дополнительные стенка и электрика).

Конструктивные особенности:


Конструкция станка  предусматривает  разделение  на 2 независимые части , что позволяет создать  2 рабочих места и увеличивает производительность. (Опция).


Эргономичный пульт управления. Питание подается на двигатели переключателем, работа одновременно двух и более двигателей невозможна.


Пильный узел станка состоит из основной и подрезной пилы.


Возможность наклон осуществляется при помощи маховика.


На каретке предусмотрен стол для обработки листовых, щитовых или рамных деталей


Фрезерный узел станка. Вал диаметром 32 мм., на ограждении фрезы установлены интегральные линейки.


Фуговальный узел станка. Литые массивные столы прекрасно гасят вибрацию, что способствует качеству обрабатываемых деталей.


Алюминиевая линейка на роликах, которые обеспечивают  плавность и легкость хода.(Опция).


Защитный кожух. Обеспечивает безопасную работу оператора при фуговании.


Толщина съема при фуговании регулируется удобным рычагом.


Второй стол также регулируется отдельным рычагом.


Откидные столы. При  рейсмусовании необходимо поднять фуговальные столы.


Рабочий стол рейсмуса. Два ролика на столе исключают застревание заготовки при обработке.


Центральный стола и боковая поддержка исключают перекос стола рейсмуса


Маховик подъема/опускания стола рейсмуса


Рычаг включения/выключения подачи при рейсмусовании

Технические характеристики комбинированного станка K5-32

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

ПИЛЬНЫЙ УЗЕЛ

Диаметр пильного диска, макс./мин.

250/315

Диаметр вала, мм

30

Макс. длина пропила с подрезной пилой

1150

Размеры рабочего стола, мм

1250х450

Размеры форматного стола, мм

1500х285

Мощность двигателя, кВт

2,2

Обороты вала, об./мин.

4000

Диаметр отверстия для аспирации, мм

120

ФРЕЗЕРНЫЙ УЗЕЛ

Диаметр шпинделя, мм

32

Вертикальный ход шпинделя, мм

160

Полезная длина шпинделя, мм

125

Макс. диаметр инструмента, мм
- при профилировании
- при нарезании шипов


180
250

Диаметр отверстия в рабочем столе, мм

190/160/105/65

Мак. диаметр/глубина опускания инструмента под рабочую поверхность стола, мм

180/75

Обороты шпинделя, об./мин.

8000/6000/3500/1400

Мощность двигателя, кВт

2,2

Диаметры отверстия под аспирацию, мм
- под рабочим столом
- на защитном кожухе


120
120

Защитный кожух для фрезы с упорной линейкой, мм

ФУГОВАЛЬНЫЙ УЗЕЛ

Размеры рабочего стола, мм

1500х320

Макс. толщина снимаемого слоя, мм

5

Диаметр ножевого вала, мм

100

Количество ножей

3

Размеры алюминиевой линейки, мм

1100х155

РЕЙСМУСОВЫЙ УЗЕЛ

Размеры рабочего стола, мм

600х316

Макс. толщина снимаемого слоя, мм

3

Скорость подачи, м/мин.

7

Толщина обрабатываемой детали, мм

4-230

Мощность двигателя, кВт.

2,2

Обороты ножевого вала, об./мин.

4600

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Габаритные размеры, мм

1700х1300х900

Вес, кг.

650
