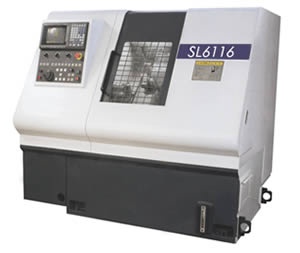

Токарный центр с ЧПУ SL-6116


Токарный центр с ЧПУ SL-6116
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Станок является полнофункциональным высокоточным станком с числовым управлением, разработанным и спроектированным с использованием передовых зарубежных технологий. Конструкция и управляющий узел разработан с учетом требований эргономики: он удобный и легкий в управлении, высокоэстетичный, удобный в ремонте, высокоэкологичный; механическая, электрическая и гидравлическая системы станка составляют единый комплекс. Преимуществами станка являются более высокое качество обработки (высокая чистота), более высокая скорость, большее режущее усилие (повышенная жесткость) нежели чем у конкурентов.

Корпус станка представляет собой монолитную наклонную конструкцию (станина и основание составляют единое целое), станина наклонена под углом 45 градусов. Станина отлита из высококачественного специального чугуна, поэтому отличается высокой жесткостью, хорошей устойчивостью к вибрации, эффективным стружкоудалением и т.д.

В качестве главного электродвигателя используются высокоэффективные импортные серводвигатель или двигатель с переменной частотой. Используются подшипники шпинделя марки NSK производства Японии или марки FAG производства Германии.

Скорость обработки высокая, частота вращения шпинделя достигает 7000 об/мин, при этом применяется плавное изменение частоты оборотов для резания с постоянной скоростью. Нагрев и температурные колебания низкие. Станок особенно приспособлен для изготовления больших партий деталей сложной конфигурации с высокими требованиями к точности и чистоте обработки.

В качестве управляющих систем используются японские системы FANUC. Для передвижения по осям X/Z используются сервомоторы.

Перемещения по осям X/Z происходят по высокоточным направляющим японского производства. Они обладают хорошими динамическими свойствами и позволяют развивать скорость передвижения до 24 м/мин. Для перемещения по осям X/Z используются высокоточная шарико-винтовая пара японского производства c использованием пружинного сочленения приводных валов и прямого соединения сервомоторов, что обеспечивает хорошую реактивность и высокую точность позиционирования.

На станке используется гидравлический 6-ти и 8-ми позиционный резцедержатель, отличающийся высокой точностью позиционирования и минимальными погрешностями при смене резцов.

Задняя бабка управляется с помощью гидравлики, пиноль выдвигается автоматически и отличается высокой жесткостью и удобством в управлении. Возможно управление с помощью ножной педали. Высокоэстетичный закрытый защитный кожух легко открывается и обеспечивает хорошую влагозащиту.

Базовая комплектация:

Система ЧПУ: FANUC Oi Ma te
Сервомоторы: FANUC
Подшипники шпинделя : Японский NSK или германский FAG.
Держатель режущего инструмента: Тайваньский гидравлический 6-позиционный резцедержатель.
Патрон: Японский HOWA или тайваньский гидравлический патрон.
Преобразователь частоты: Японский «Фуджи».
Электромотор с преобразователем частоты (производство Тайвань) .
Направляющие: Тайваньские высокоточные линейные направляющие.
Шарико-винтовая пара: Тайваньская шарико-винтовая пара.
Опционально:
Устройство автоматической подачи прутка.
Автоматический транспортер стружки.

Техническая характеристика

Максимальный диаметр вращения над станиной (мм)

340

Максимальный диаметр вращения над суппортом (мм)

260

Максимальная длина обработки (мм)

250

Диаметр подшипника шпинделя (мм)

80

Диаметр отверстия шпинделя (мм)

52

Диапазон частот вращения шпинделя (об/мин)

60-5000

Мощность главного электродвигателя (кВт)

5,5/7,5

Минимальный шаг движения (мм)

0,0005/0,001

Скорость быстрых передвижений по осям X/Z (м/мин)

16/16

Центральный гидравлический зажимной патрон

6”

Максимальное сечение резца (мм)

20х20

Максимальный диаметр расточного инструмента (мм)

25

Шероховатость поверхности обрабатываемой детали

0,8

Наружные размеры (длинаХширинаХвысота) (мм)

1716х1360х1500

Масса станка нетто/брутто (кг)

2600/3000
