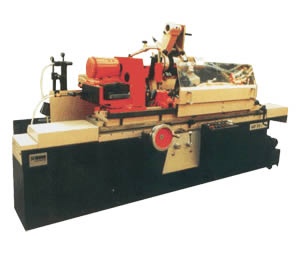

Станок круглошлифовальный SHU321


Станок круглошлифовальный SHU321
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание


Круглошлифовальный станок SHU321 предназначен для шлифовки наружных, торцевых и внутренних поверхностей высокоточных деталей цилиндрической и конусообразной формы посредством шлифования.

При шлифовании наружных поверхностей деталь может быть закреплена в центрах, либо зажата в патроне. При шлифовании внутренних поверхностей зажим детали производится только в патроне.

Шпиндель станка оборудован специальными гидравлическими опорами, что позволяет достигать шероховатости обрабатываемой поверхности 0,4 мкм и допусков отклонения от круглости обрабатываемой поверхности в поперечном сечении в пределах 0,0025 мм, цилиндричности – в пределах 0,01 мм.

Круглошлифовальный станок оснащён гидравлической системой управления подачей, что позволяет проводить циклическую обработку поверхностей с минимальными затратами основного и вспомогательного технологического времени. Круглошлифовальный станок обладает удобной системой наладки и управления, позволяющей производить переналадку между однотипными деталями, а также между настройками на шлифование наружных и внутренних поверхностей с минимальными временными затратами.

Техническая характеристика

Наружный диаметр шлифования, мм

8-320

Длина при наружном шлифовании, мм

710

Внутренний диаметр шлифовании, мм

30 - 250

Длина при внутреннем шлифовании, мм

135

Максимальный угол поворота стола по час/пр. час

3º /11º

Угол поворота шлифовального суппорта, мм

+ - 90°

Угол поворота передней бабки по час/пр. час

30° / 90°

Размеры шлифовального круга, мм

400х203х80

Окружная скорость шлифовального круга, м/сек

35

Диапазон поперечной подачи, м/мин

0,0025 - 2

Диапазон продольной подачи, м/мин

0,1 - 8

Тип управления

гидромеханическое

Мощность главного электродвигателя, кВт

5,5

Габариты, мм

3200х1880х1770

Масса, кг

5000
