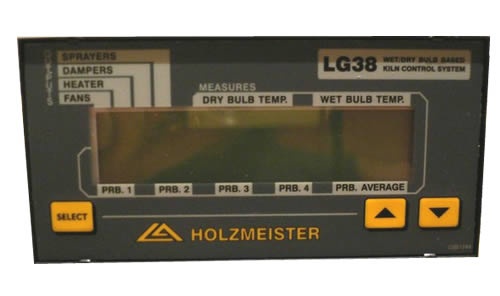

Автомат контроля процесса сушки древесины HOLZMEISTER LG38

Для управления процессом сушки в сушильной камере необходимо контролировать следующие параметры:

• влажность древесины;
• температуру воздуха в сушильной камере;
• влажность воздуха в сушильной камере;

Прибор LG38 измеряет:

• влажность древесины в четырех точках штабеля (4 датчика влажности древесины)
• температуру воздуха в камере. Измеряется "сухим" датчиком температуры воздуха
• влажность воздуха в камере определяется с помощью психрометрической таблицы (входит в комплект поставки) по показаниям "сухого" и "влажного" датчиков температуры воздуха.

Что такое "влажный" и "сухой" датчики температуры воздуха?
В комплект входят два одинаковых датчика температуры воздуха. Один из этих датчиков оборачивается в марлю, концы которой опущены в бачок с водой, который расположен под датчиком. Этот датчик условно называют "влажным". (Марля и бачок с водой не входят в комплект поставки.)

Второй датчик температуры воздуха располагают рядом с первым и условно называют "сухим".

Датчики влажности древесины

Каждый датчик влажности древесины включает в себя:

• кабель длиной 15м
• иглы длиной 15мм, 25мм, 40мм (по 2 шт)

Каждый датчик температуры воздуха включает в себя:

• кабель длиной 10м
• датчик температуры (терморезистор)

Прибор позволяет измерять влажность следующих пород древесины: ель, сосна, лиственница, береза, дуб, бук, клен и т. д. (4 группы пород).

Комплектация:

• контроллер (блок измерения)
• 4 датчика влажности древесины
• 2 датчика температуры воздуха

Контроллер также формирует релейные управляющие сигналы для нагревательного (трехходового) клапана, привода шиберных заслонок и клапана системы увлажнения.
