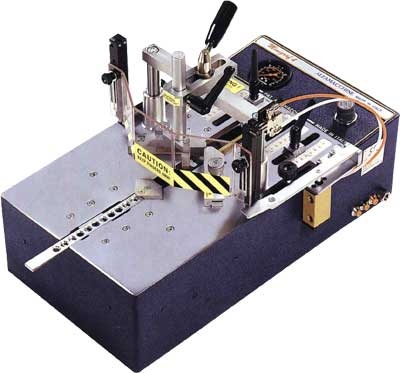

Пневматический скрепляющий станок Minigraf 4


Пневматический скрепляющий станок Minigraf 4
Производитель
Alfamacchine (Италия)
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен как для серийного, так и для штучного производства рам в условиях мастерской. Снабжен устройством подачи V-образных скоб, укрепленным на подвижной каретке, которой с помощью пневматического механизма управляет оператор. Производятся две модификации этой модели: двух- и трехпозиционная. Двухпозиционная модель позволяет подавать V-образные скобы в две различные позиции; трехпозиционная – в три различные позиции.

В комплект поставки входят:

  • Сменные магнитные прижимные колодки, покрытые толстым войлоком, подходящие под любой профиль.
  • Ножная педаль с двойной функцией, позволяющая раздельно контролировать: 1) фиксирование деталей багета вертикальным и горизонтальным прижимами и 2) подачу V-образных скоб.
  • Усовершенствованный горизонтальный прижим, позволяющий аккуратно соединять детали рамы. Зубчатые рычаги на головке прижима посажены на пружину и подвижны. В момент действия прижима, заготовки багета стягиваются в углах еще больше.
  • Пневматический загрузочный клапан, открывающий кассету с V-образными скобами для ее быстрой перезарядки.
  • Вертикальный прижим, позволяющий регулировать давление воздуха на разных стадиях работы.
  • Регулируемые наклонные ограничители.
  • Сменные головки под скрепляющие скобы - 7, 10, 15 мм.
Техническая характеристика скрепляющего станка Minigraf 4
Высота профиля, минимальная/максимальная, мм 6/80
Ширина профиля, минимальная/максимальная, мм 10/80
Максимальное расстояние между позициями скрепления, мм 80; 125
Вместимость магазина V-скоб, шт. 220
Размеры V – образной скобы, мм 7, 10, 15
Размеры V – образной скобы по заказу, мм 3, 4, 5, 12
Давление в пневматической системе, бар 4 - 6
Высота рабочей поверхности, мм 130
Габаритные размеры, мм 350х550х320
Вес, кг 43

По дополнительному заказу поставляются:

minigraf-4_0.gif Скобы ALFAGRAF.
minigraf-4_1.gif Сменные головки для скоб высотой 3, 4, 5 и 12 мм.
minigraf-4_2.gif Напольная стойка
minigraf-4_3.gif Комплект дополнительных крыльев для расширения рабочего стола. Необходимы при работе с большими рамами.
Тип с напольной стойкой
Способ скрепления пневматический
Ширина багета, мм 10 - 80
Высота багета, мм 6 - 80
Скобы 7, 10, 15 (3, 4, 5, 12)* ALFAGRAF
