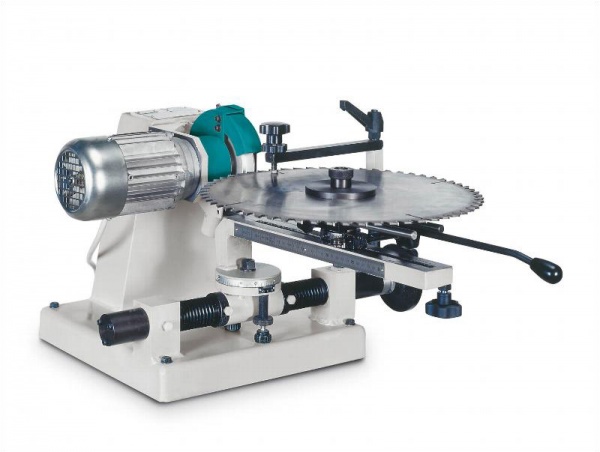

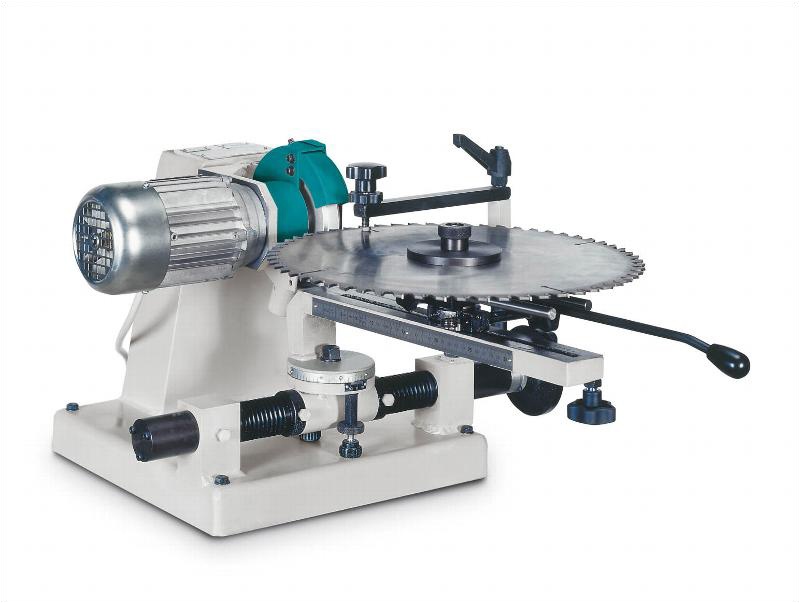

Заточной станок для дисковых пил GA 600

Ручной заточной станок для твердосплавных пил и фрез. Предназначен для заточки дисковых пил с твердосплавными пластинами по передней и задней поверхностям, а также угла косой заточки по передней и задней граням.

В комплект поставки входят:

• кольца для посадочных диаметров 20-25-30-35-40-50-70-74 мм (другие по заказу)
• алмазный точильный круг 150 мм
• кремниевый точильный круг 150 мм
• подставка для пильных дисков Widia до 600 мм

Зубья у пил бывают 3 типов:

• наклонные переменные правый-левый
• прямые
• прямые и скошенные по углам 15 гр. для алюминия.

В стандартной комплектации станок может точить минимальный диаметр пилы 100 мм, но если зубья переменные, их должно быть минимум 24 шт (12+12). Ограничения по максимальному количеству нет.
Если зубья прямые, минимальное количество 12 шт.
Это связано с тем, что максимальный шаг точения = 30 градусов. 360 : 12 = 30 градусов.

Если необходимо точить подрезные пилы диам. 100 мм с меньшим кол-вом зубъев, то можно использовать этот же станок, но добавив опцию суппорт (подставка) для фрез и точить пилу как будто это фреза.

С этой опцией станок будет точить:

1. пилы как обычно.
2. фрезы с z=2,3,4,5,6,8,10,12,24
3. подрезные пилы мин 100 мм, z=2,3,4,5,6,8,10,12,24

Опции

• Станина
• Охладительная система (рекомендуется только, если точится более 10 пил в день)
• масляная эмульсия 4%
• Приспособление для заточки пил диам. до 1000 мм
• Алмазный точильный круг диам. 150 мм
• Чашечный кремниевый точильный круг
• Подставка для фрез

Фотографии:

Суппорт для фрез	Заточка передка	По задней стенке
