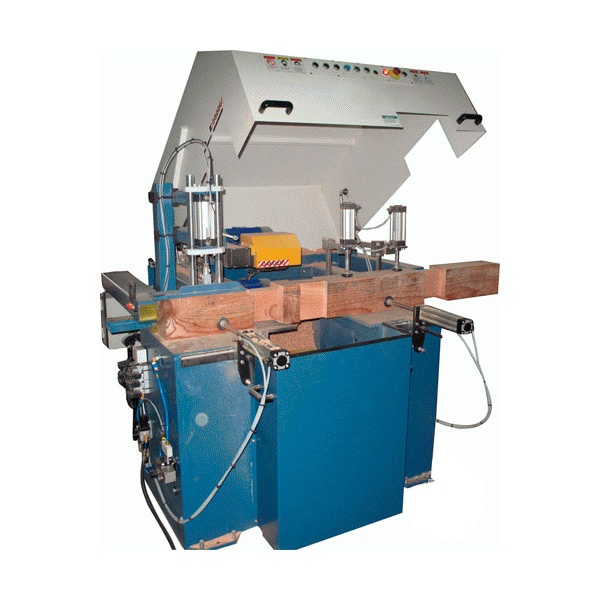

Станок для фрезеровки угловых соединений QUADRO-250T


Станок для фрезеровки угловых соединений QUADRO-250T
Производитель
QUADRO (Тайвань)
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Станок QUADRO-250T предназначен для фрезеровки угловых соединений с целью получения высококачественных деталей домов из стенового профилированного бруса. Данная модель разработанная на базе аналогичного швейцарского и итальянского оборудования. При разработке данного станка были учтены недостатки оборудования предыдущих поколений.

Область применения

Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов различной производственной мощности. Обработка бруса происходит за один проход.

Отличительные особенности

  • Электронная защита электродвигателей;
  • Гидропневматическая подача фрезерных узлов;
  • Фрезерные группы снабжены защитными кожухами;
  • Регулирование межцентрового расстояния между парами вертикальных и горизонтальных узлов- по механическому счетчику с цифровой индикацией;
  • Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования;
  • Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка.
  • Большой защитный кожух защишает от шума и пыли;
  • Управление узлами станка выведено на переднюю панель;
  • Безопасный пуск с 2-х рук.

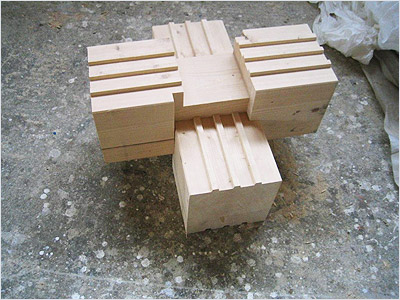

Образец получаемой продукции

образец получаемой продукции

Конструктивные особености

конструктивные особенности

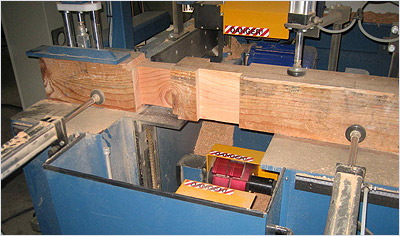

Узел фрезерования 4-х стороннего паза

Усиленная конструкция фрезерного агрегата позволяет обрабатывать заготовки сечением 245*250мм за один установ заготовки. Настройка глубины фрезерования осуществляется по механическому счетчику;
Прижим заготовки осуществляется двумя горизонтальными пневматическими прижимами + 2 вертикальными пневматическими прижимами + 1 вертикальный пневмоприжим с широкой площадкой (длиной 40 см)
Перемещение фрезерных агрегатов осуществляется гидропневматически с различной скоростью подачи за один цикл:
Холостое перемещение фрезерного агрегата осуществляется с повышенной скоростью,
Рабочее перемещение с более низкой скоростью.
За счет увеличенной длины валов возможна установка 2-х инструментов на одном валу, что позволяет производить обработки типа «скандинавское шале».

Технические характеристики станка для фрезеровки угловых соединений QUADRO-250T
Максимальное сечение обработки, мм 245х250
Количество вертикальных узлов, шт. 2
Количество горизонтальных узлов, шт. 2
Посадочный диаметр вала, мм 40
Частота вращения вала изменяется бесступенчато, об/мин 1000-2900
Мощность привода вала, кВт 7,5х4шт.
Регулировка межцентрового расстояния между парами узлов По механическому счетчику
Масса, кг 1000
