Трубогиб электрический роликовый, профилегиб HTB80-70


Трубогиб электрический роликовый, профилегиб HTB80-70
Производитель
Blacksmith (Китай)
Контакты
Альберт

+7 (995) 888-07-13


Детальное описание

Описание

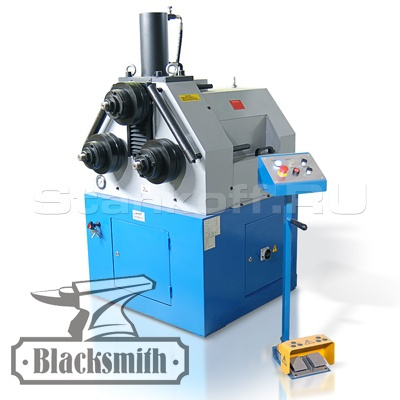

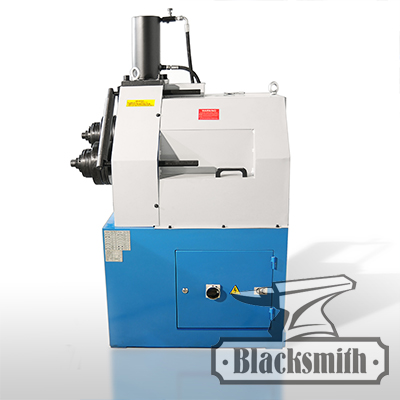

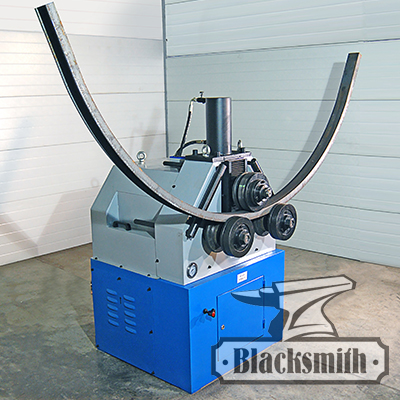

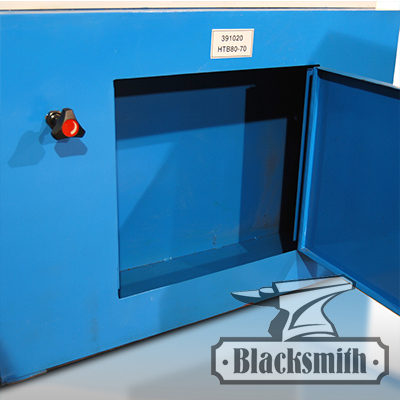

Трубогиб электрический (профилегиб) гидравлический HTB80-70 Blacksmith предназначен для гибки металлических круглых и прямоугольных труб, профилей, швеллера, тавра, двутавра, уголка, полосы, квадрата, кругляка и других материалов.

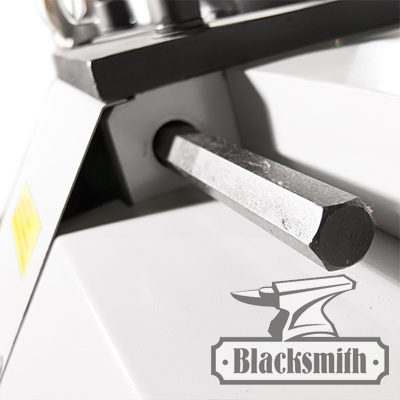

Гидравлическое вращение всех 3-ех валов.

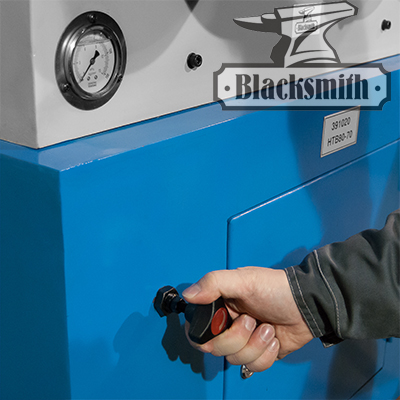

Гидравлический прижим центрального вала.
Гидравлическая система обеспечивает высокую надежность, мощность, плавность хода и длительный срок интенсивной эксплуатации.

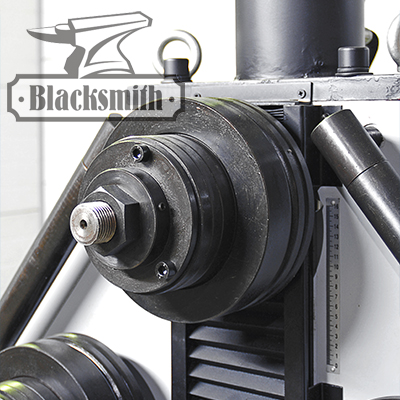

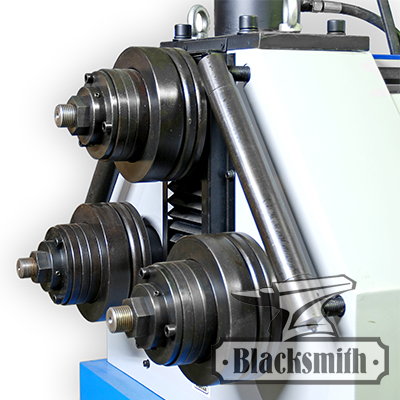

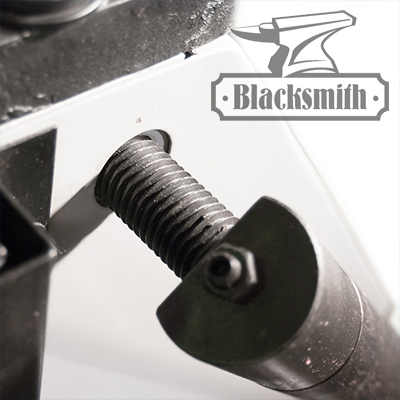

Ролики боковой поддержки для гибки спиралей.

Станок для промышленного применения профилегиб HTB80-70 является самым мощным в линейке трубогибов-профилегибов BlackSmith.

Технические характеристики

Станок оснащен набором универсальных оправок, что позволяет подобрать необходимую конфигурацию вальцов для гибки деталей различной геометрической формы и размеров.

Врашение валов производятся гидравлической системой станка.

Прижим центрального ролика и гибка детали производятся гидравликой, без применения тяжелого физического труда.
Скорость движения центрального ролика, отвечающего за радиус гибки, можно плавно регулировать, что вместе с милимметровой шкалой и указателем дает высокую точность гиба и обеспечивает повторяемость на всех обрабатываемых деталях.
Ролики боковой поддержки для гибки спиралей.

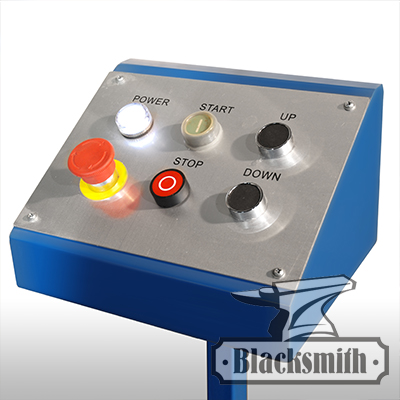

Управление и контроль за процессом гибки производится с переносной стойки управления. Оператор может располагаться в точке, наиболее удобной для контроля за процессом гибки детали. Станок оснащен плавной регулировкой усилия подачи деталей и все три вала являются ведущими, что исключает проскальзывание детали в процессе гибки.

Питание - 380 В
Мощность двигателя гидравлического насоса - 2,25 кВт
Диаметр валов - 65 мм
Скорость вращения - 9,3 об/мин Вес - 720/886 кг
Упаковка - фанерный ящик 1100 x 1220 x 1800 мм

Комплектация

В комплект поставки входят универсальные наборные оправки для работы с металлопрокатом и прямоугольными и квадратными трубами.

Комплектация станка

  • оправка Ø 145x15 мм (9 шт.)
  • оправка Ø 145x20 мм (3 шт.)
  • оправка Ø 215x18 мм (6 шт.)
  • оправка Ø 215x45 мм (3 шт.)
  • гайка 55 мм (3шт.)
  • ключ гаечный 55 мм (1 шт.)
  • набор болтов под шестигранник ( для конфигурирования оправок под необходимый   размер)
  • переносная стойка панели управления с двумя педалями.

Универсальный комплект оправок позволяет обрабатывать

  • профильная труба: 10x10, 15x15, 20x20, 25x25, 30x30, 35x35, 40x40, 50x40, 50Х50, 60x60, 70х70х3 мм и все варианты прямоугольныхтруб, профилей до размера 70x50х3 мм;
  • полоса горизонтально: до 125х25 мм
  • полоса вертикально: до 80х25 мм
  • пруток: до Ø 50 мм
  • Т-профиль (тавр): до 80х40х7 мм
  • С-профиль (швеллер): до 100х50х6 мм
  • уголок: до 70х6 мм

Оправки для круглых труб в комплект поставки не входят - мах размер для круглых труб: Ø 100х2 мм

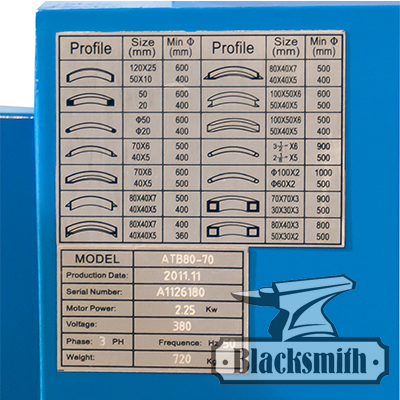

Таблица соответствия минимального диаметра гиба к выбранному профилю металлопроката
Профиль Размер (мм) Мин. Ø гиба (мм)
 Полоса.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 120х25
50х10
600
400
 Квадрат.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 50
20
600
400
 Пруток.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith  Ø 50
Ø 20
600
400
 Уголок.                Допустимые размеры для гиба на трубогибе HTB70-80.                BlackSmith 70х6
40х5
500
400
 Уголок.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 70х6
40х6
600
400
 Балка.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 80х40х7
40х40х5
500
400
 Балка.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 80х40х7
40х40х5
400
360
 Полоса.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 80х40х7
40х40х5
500
400
 Швеллер.                Допустимые размеры для гиба на трубогибе HTB70-80.                BlackSmith 100х50х6
50х40х5
600
500
 Швеллер.                Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 100х50х6
50х40х5
500
400
Профильная                труба. Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith 70х70х3
30х30х3
900
500
Допустимые размеры для гиба на трубогибе HTB70-80                BlackSmith
80х40х3
50х30х2
800
500
 Труба круглая. Допустимые                размеры для гиба на трубогибе HTB70-80 BlackSmith Ø 100х2
Ø 60х2
1000
500

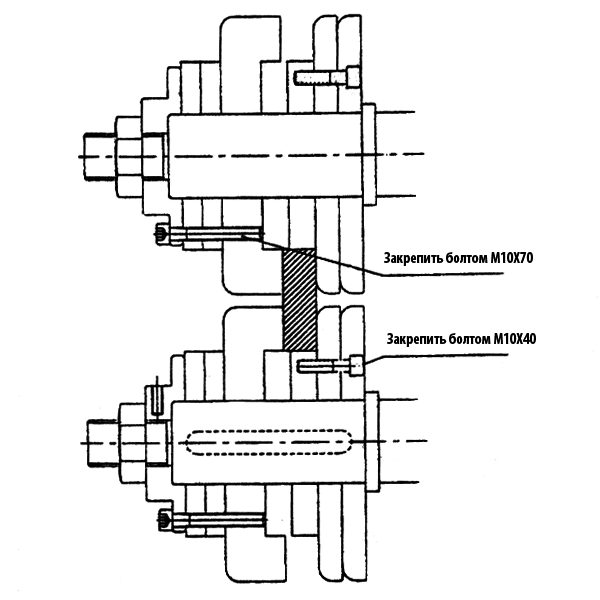

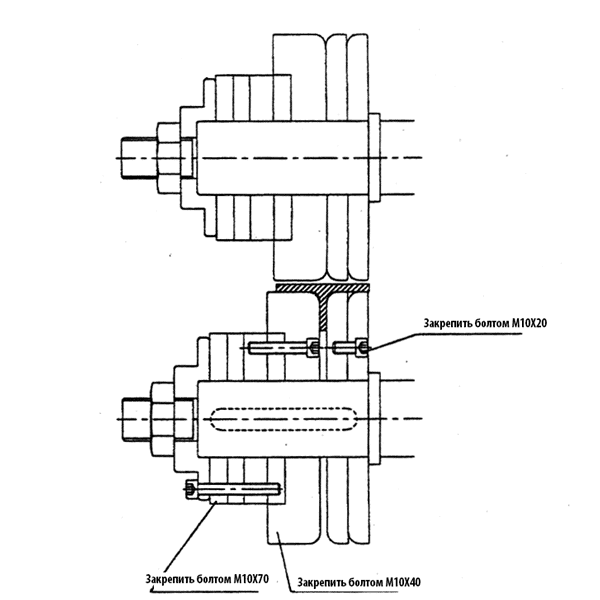

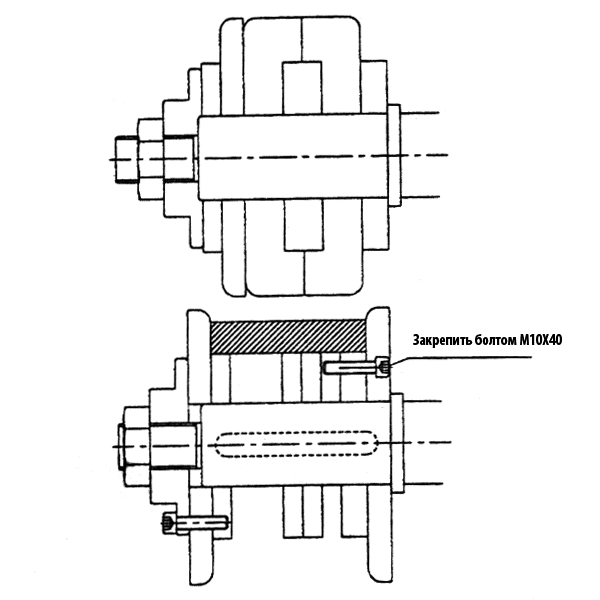

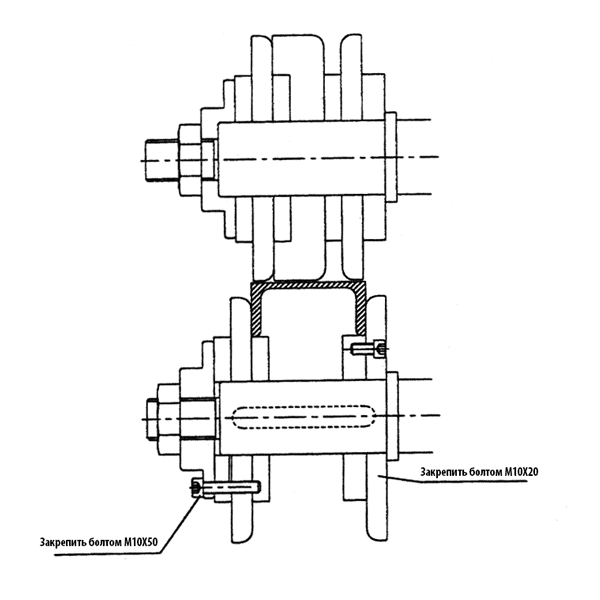

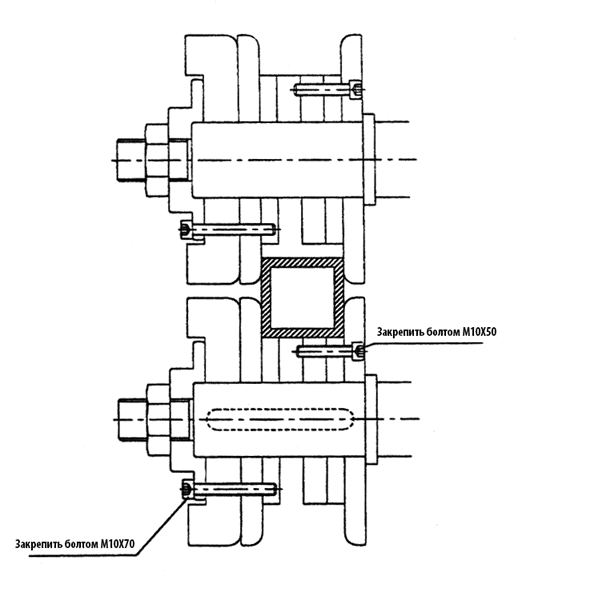

Таблица соответствия конфигураций наборных оправок к обрабатываемому профилю

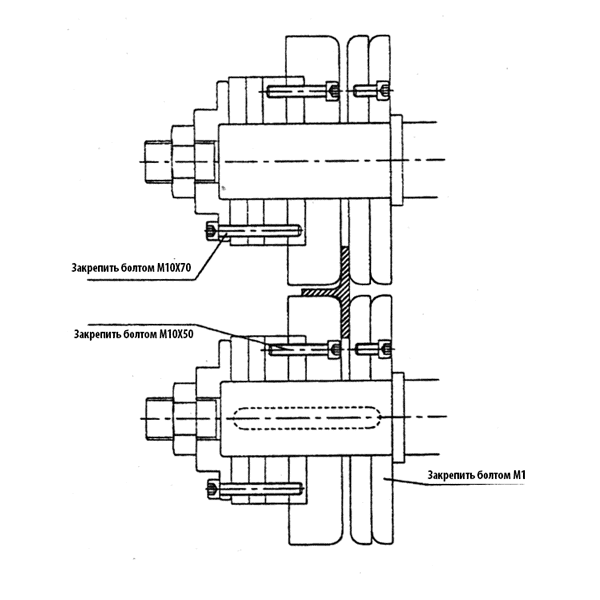

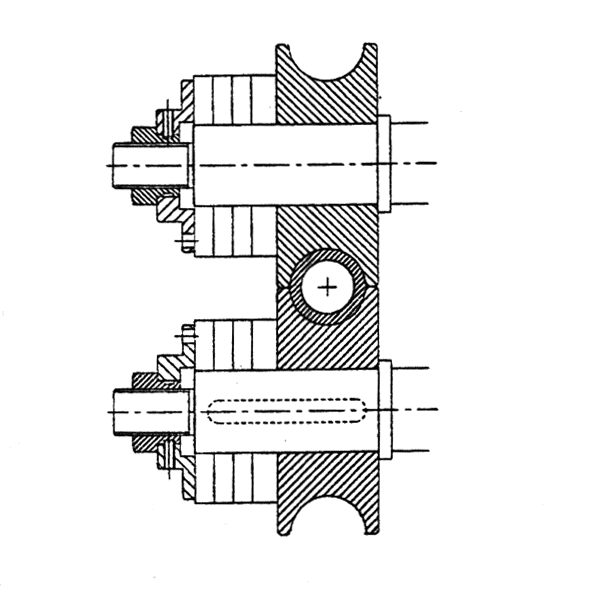

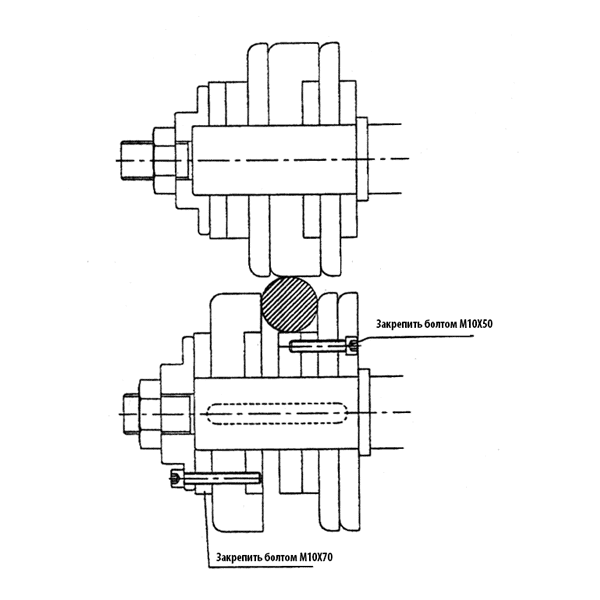

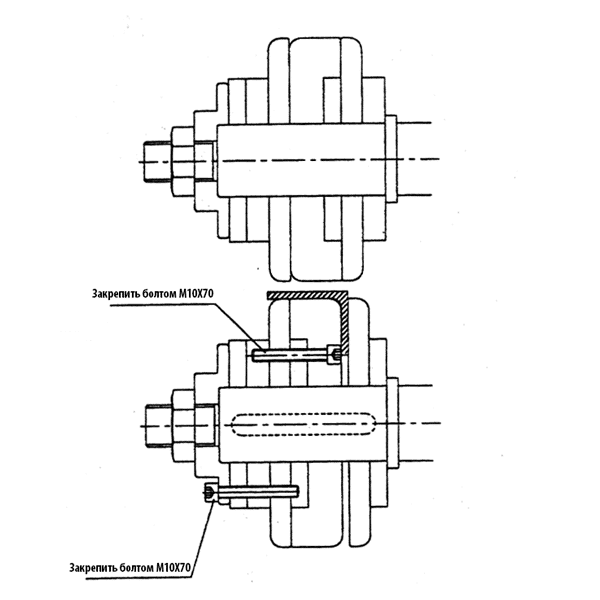

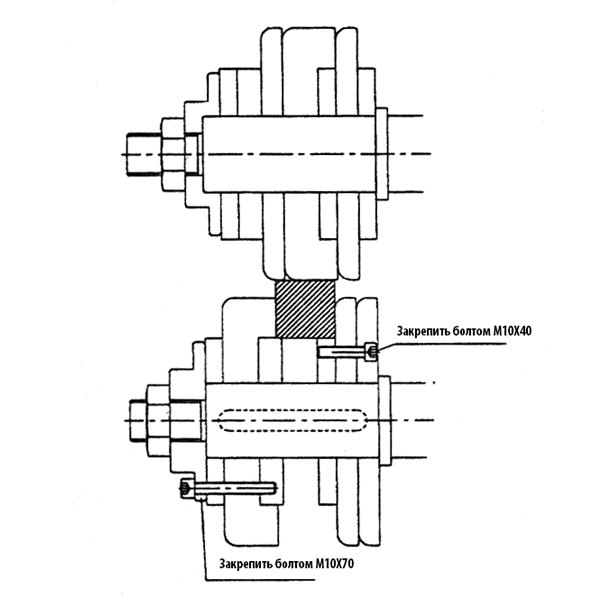

Промышленный трубогиб HTB70-80. Конфигурация наборных оправок   Промышленный трубогиб HTB70-80. Конфигурация наборных оправок   Промышленный трубогиб HTB70-80. Конфигурация наборных оправок Промышленный трубогиб HTB70-80. Конфигурация  наборных оправок. Полоса горизонтально. При нажатии откроется в новом окне
Полоса горизонтально Полоса вертикально
 Промышленный трубогиб HTB70-80. Конфигурация наборных оправок   Промышленный трубогиб HTB70-80. Конфигурация наборных оправок Промышленный трубогиб HTB70-80. Конфигурация наборных оправок   Промышленный трубогиб HTB70-80. Конфигурация наборных оправок

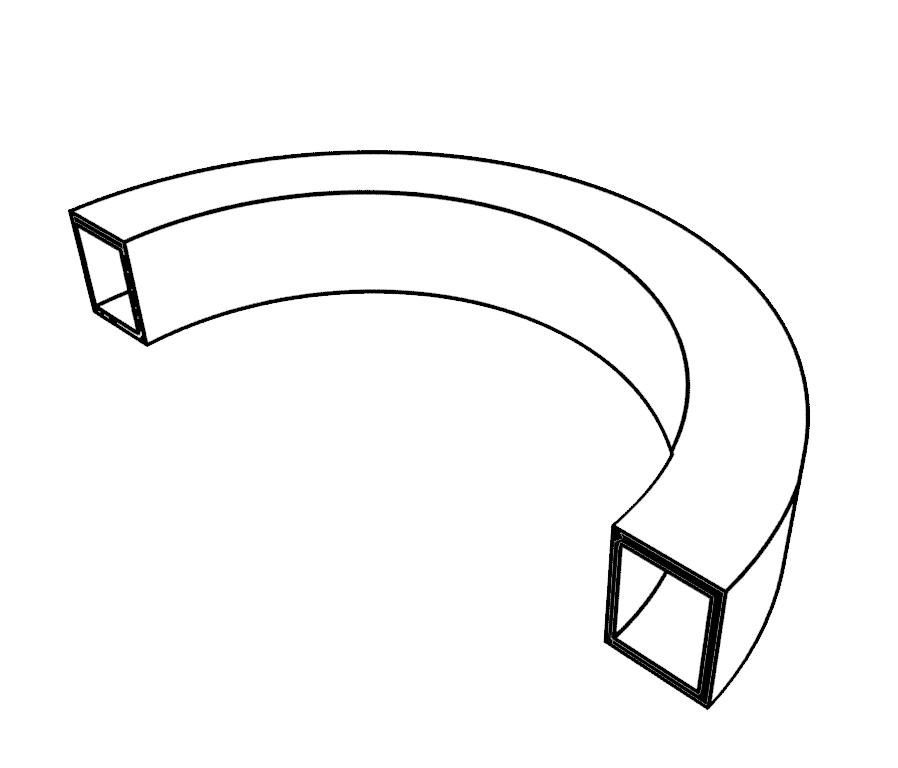

Пруток Труба профильная
 Промышленный трубогиб HTB70-80. Конфигурация наборных оправок Промышленный трубогиб HTB70-80. Конфигурация наборных оправок    Промышленный трубогибHTB70-80. Конфигурация наборных оправок Промышленный трубогиб HTB70-80. Конфигурация наборных оправок

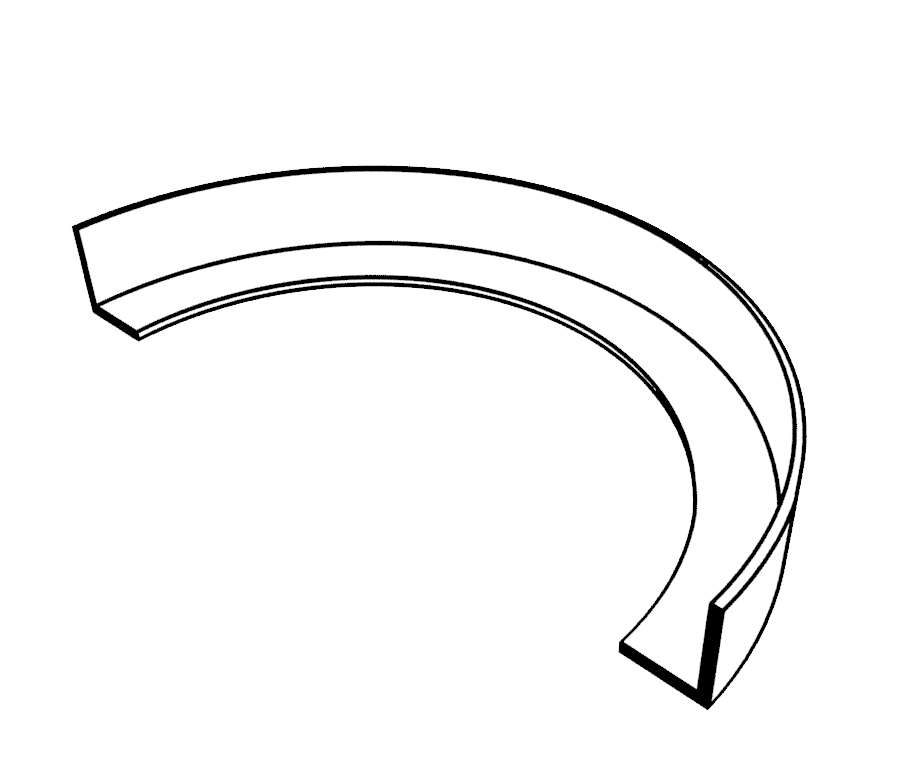

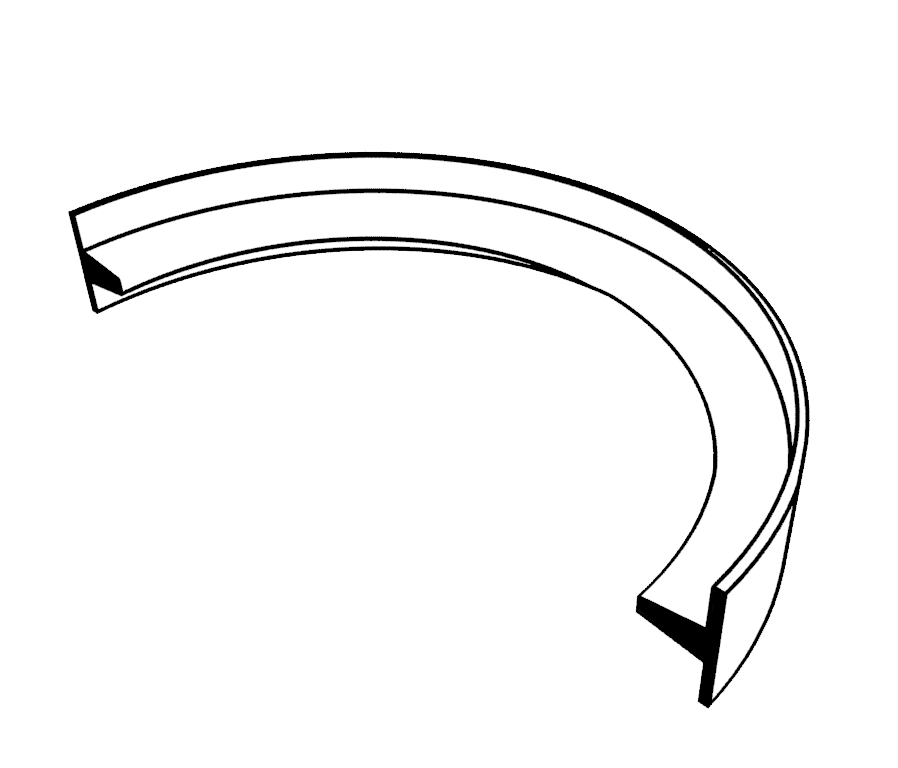

Квадрат Уголок
 Промышленный трубогиб HTB70-80. Конфигурация наборных оправок Промышленный трубогиб HTB70-80. Конфигурация наборных оправок
 Промышленный трубогиб HTB70-80. Конфигурация наборных оправок Промышленный трубогиб HTB70-80. Конфигурация наборных оправок. Полоса горизонтально. При нажатии откроется в новом окне

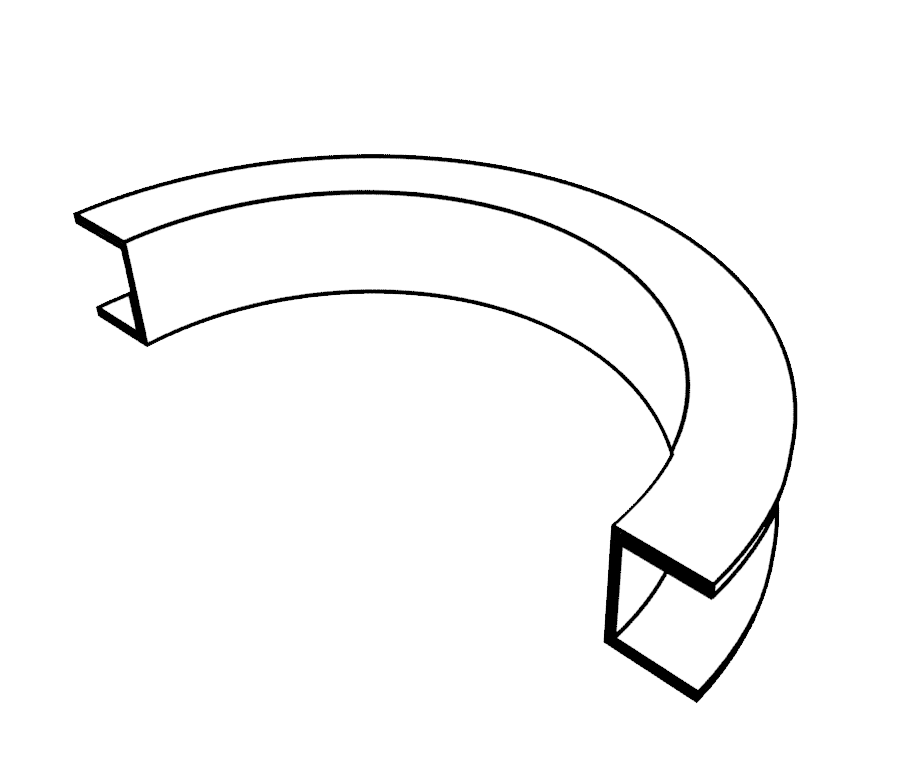

Швеллер Труба круглая
 Промышленный трубогиб HTB70-80. Конфигурация наборных оправок   Промышленный трубогиб HTB70-80. Конфигурация наборных оправок  Промышленный трубогиб HTB70-80. Конфигурация наборных оправок  Промышленный трубогиб HTB70-80. Конфигурация наборных оправок

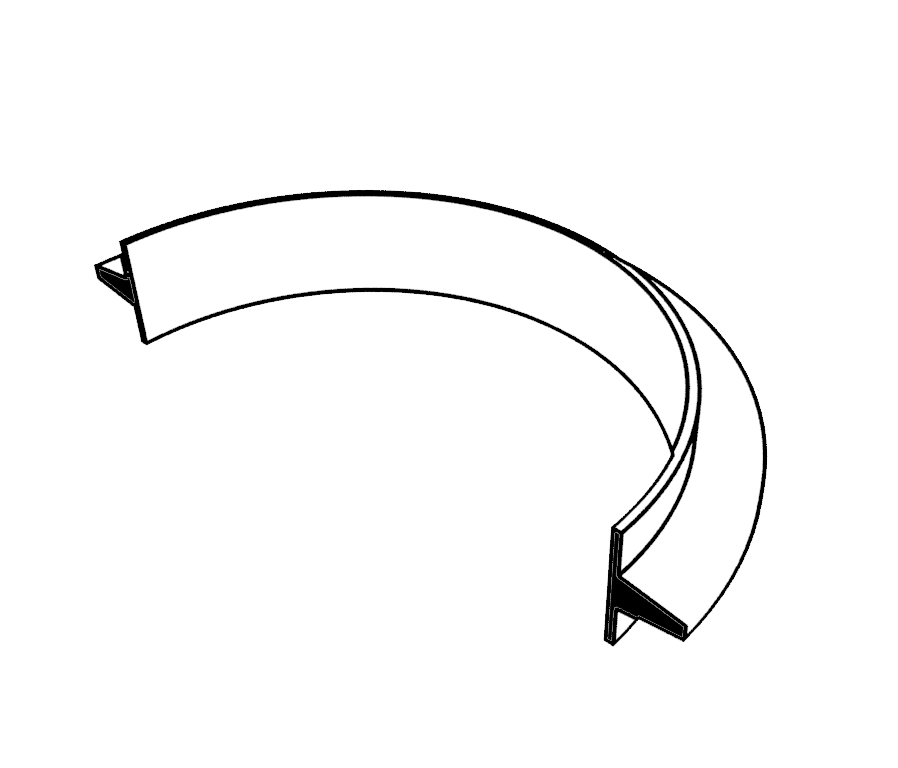

Балка горизонтально Балка вертикально

Дополнительные фото

htb80-70_11.jpg htb80-70_12.jpg htb80-70_13.jpg htb80-70_14.jpghtb80-70_15.jpg htb80-70_16.jpg htb80-70_17.jpg htb80-70_18.jpghtb80-70_19.jpg htb80-70_20.jpg htb80-70_21.jpg

Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:

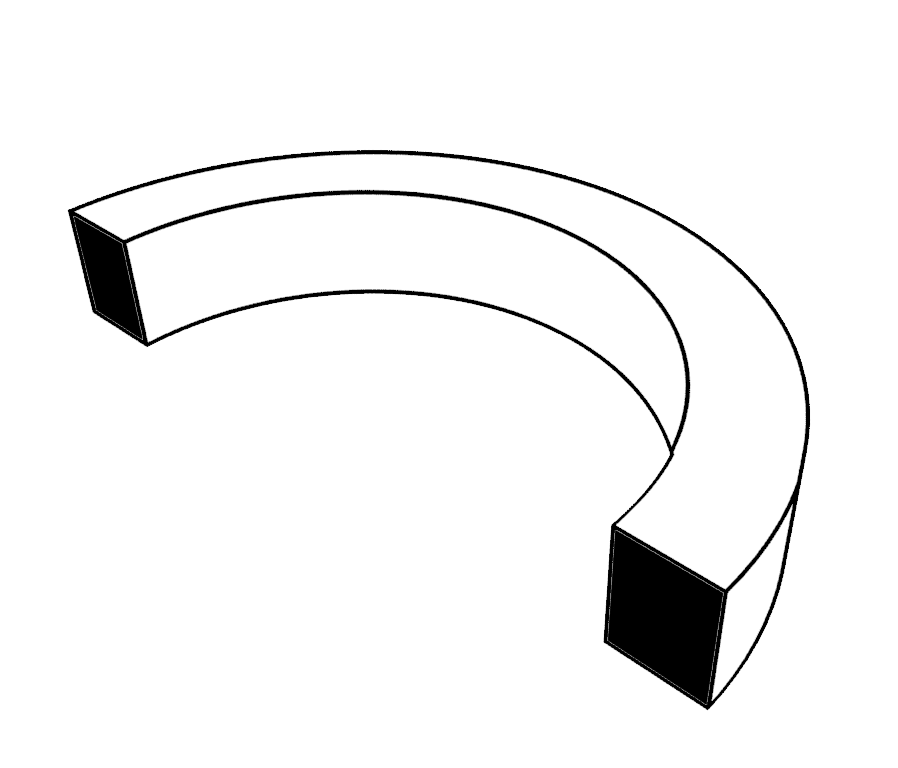

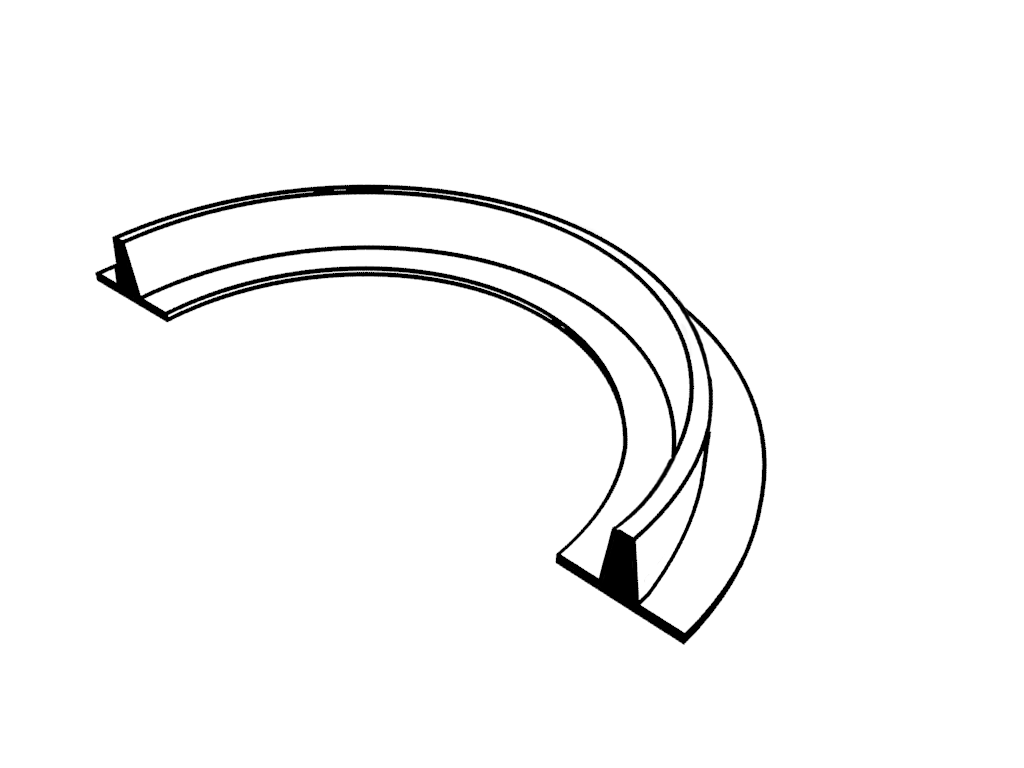

htb80-70_12.gifПолоса верт. 60 x 10

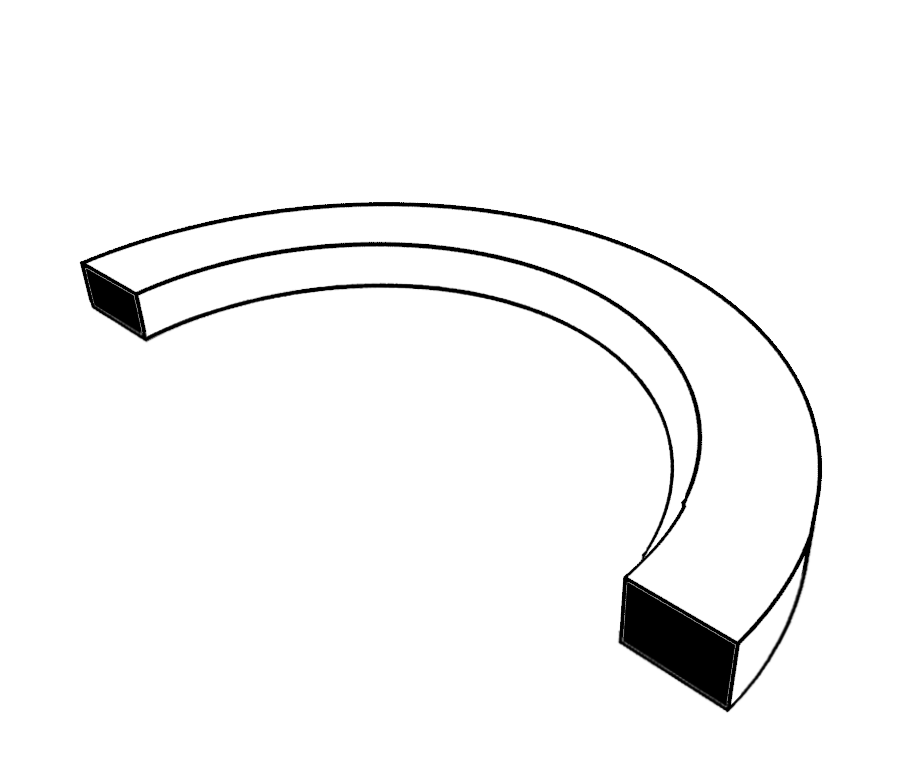

htb80-70_14.gifКвадрат 50 x 50
htb80-70_16.gifПолоса 120 x 25

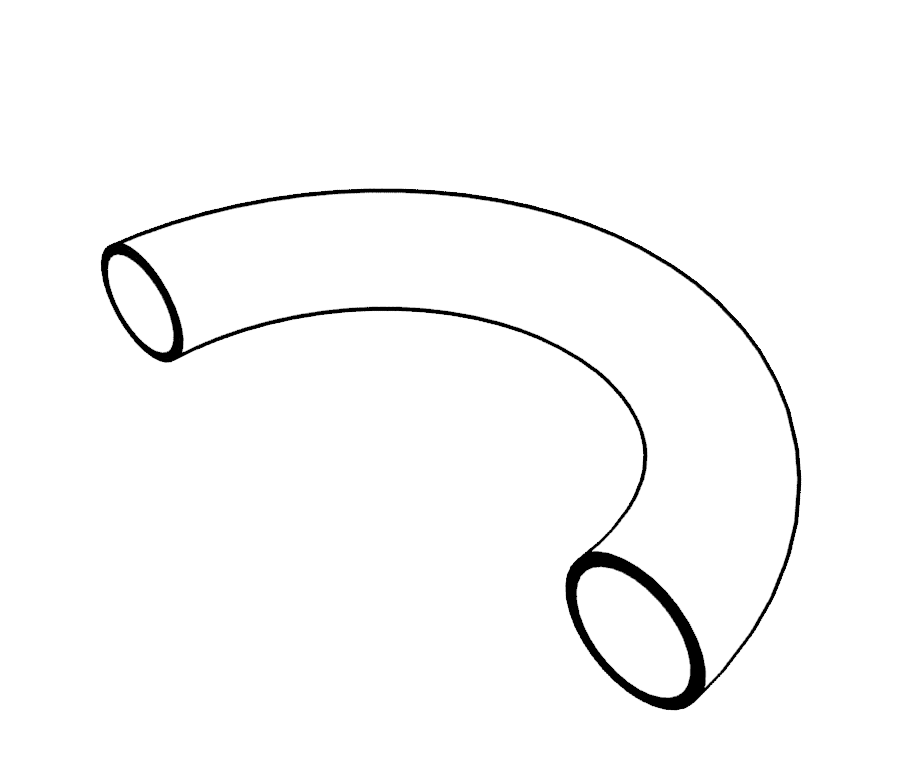

htb80-70_18.gifТруба круглая 100 x 2

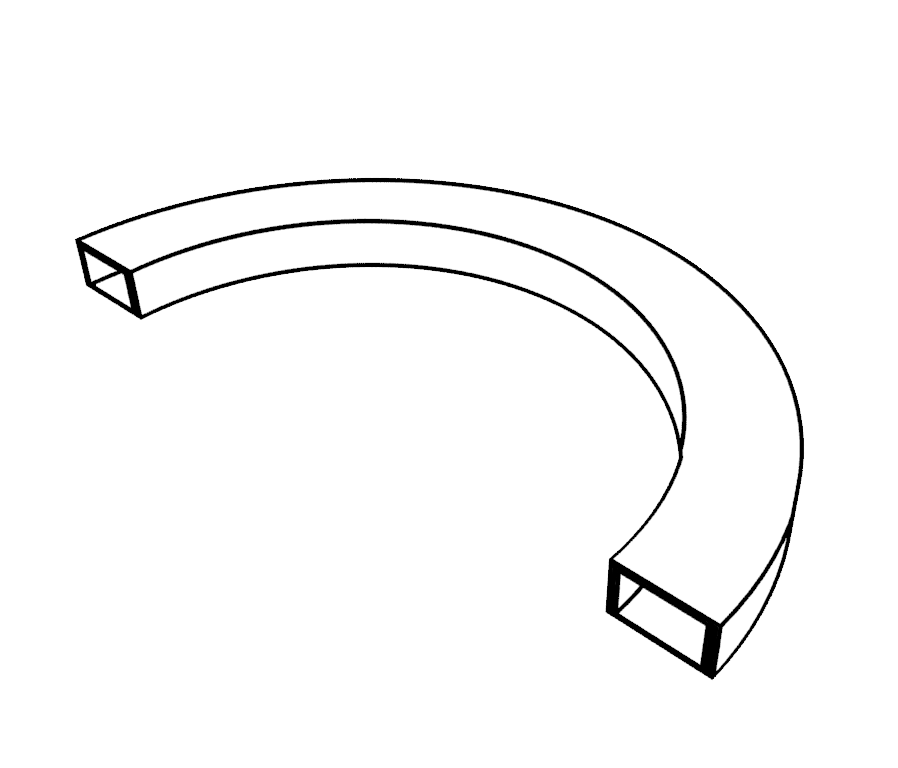

htb80-70_20.gifТруба квадрат 70 x70 x 3

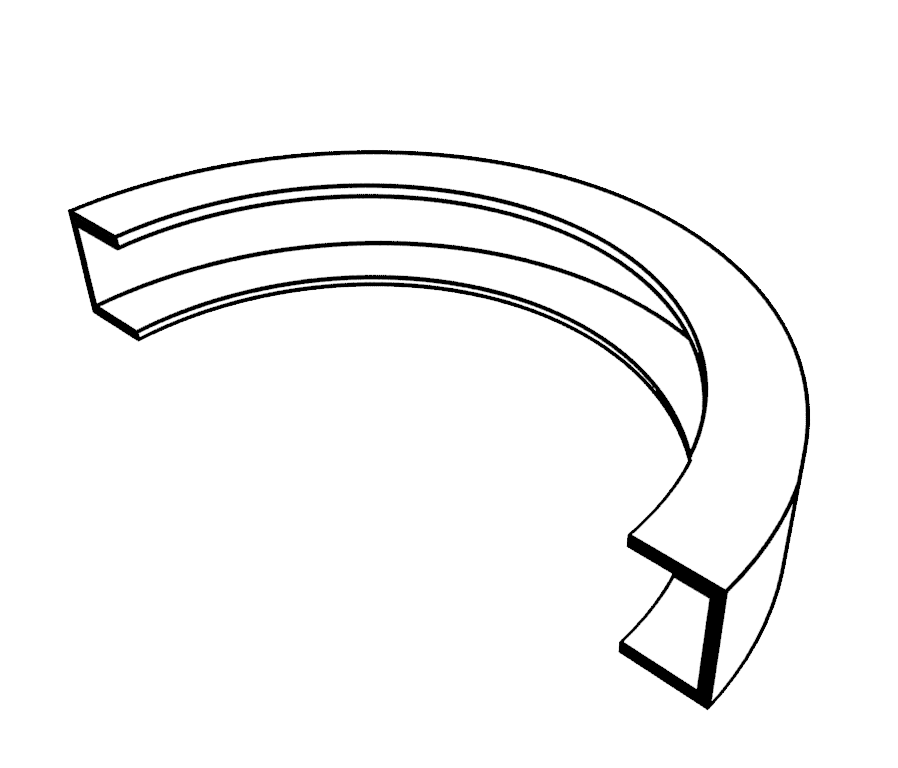

htb80-70_22.gifТруба прямоуг. 80 x 40 x 3
htb80-70_24.gifС-профиль внутр. 100 x 50 x 6
htb80-70_26.gifС-профиль наруж. 100 x 50 x 6

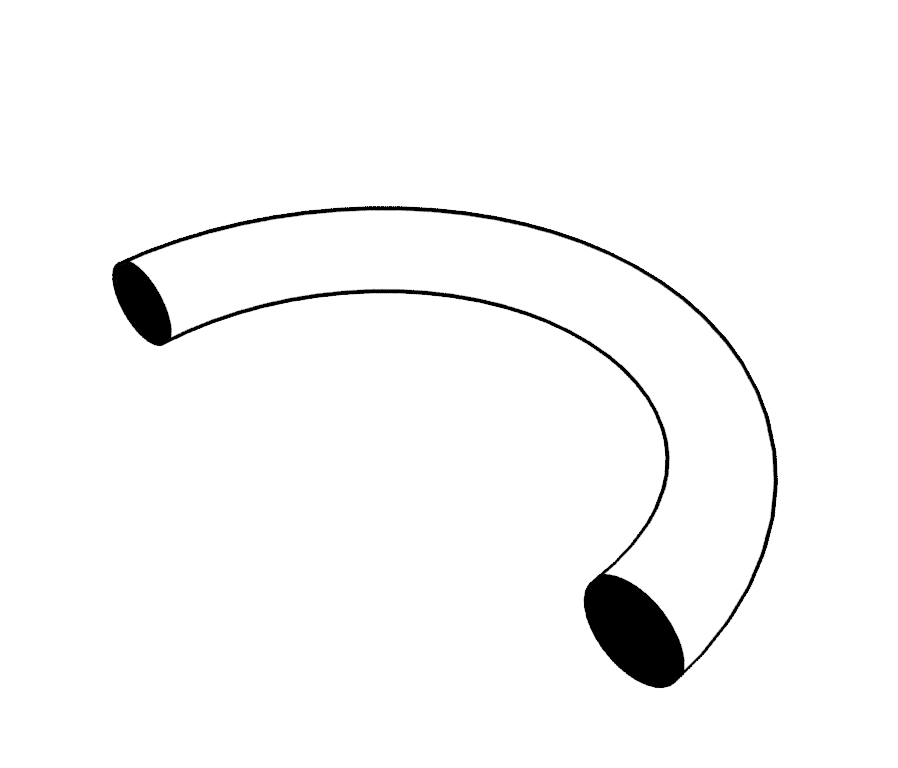

htb80-70_28.gifПруток 50

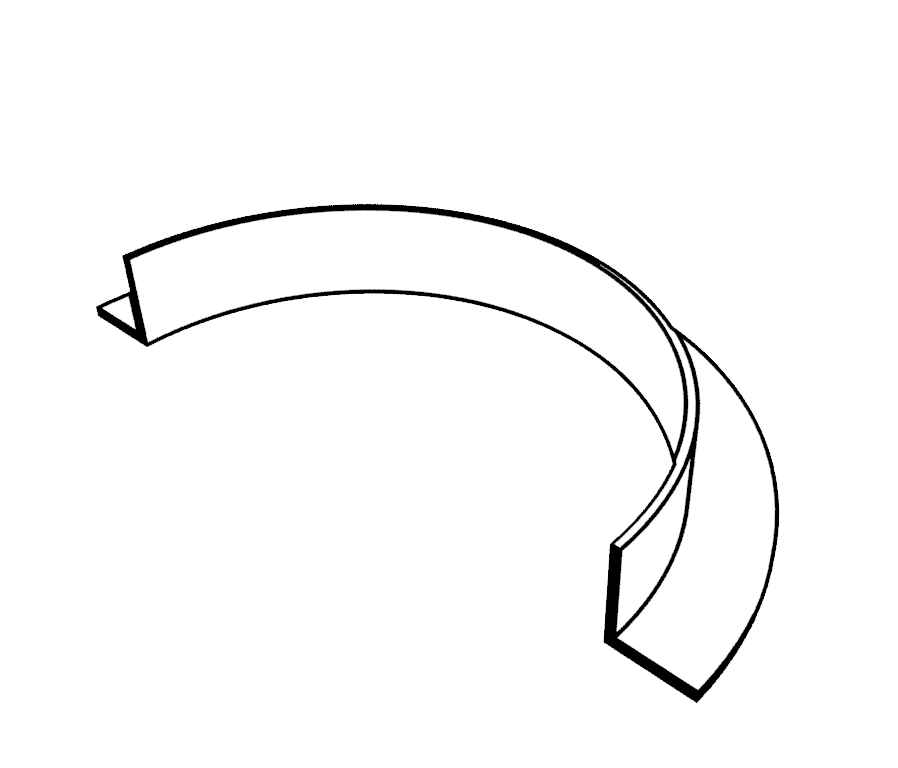

htb80-70_30.gifУголок внутр. 70 x 70 x 6
htb80-70_32.gifУголок наруж. 70 x 70 x 6
htb80-70_34.gifТавр внутр. 80 x 40 x 7
htb80-70_36.gifТавр наруж. 80 x 40 x 7
