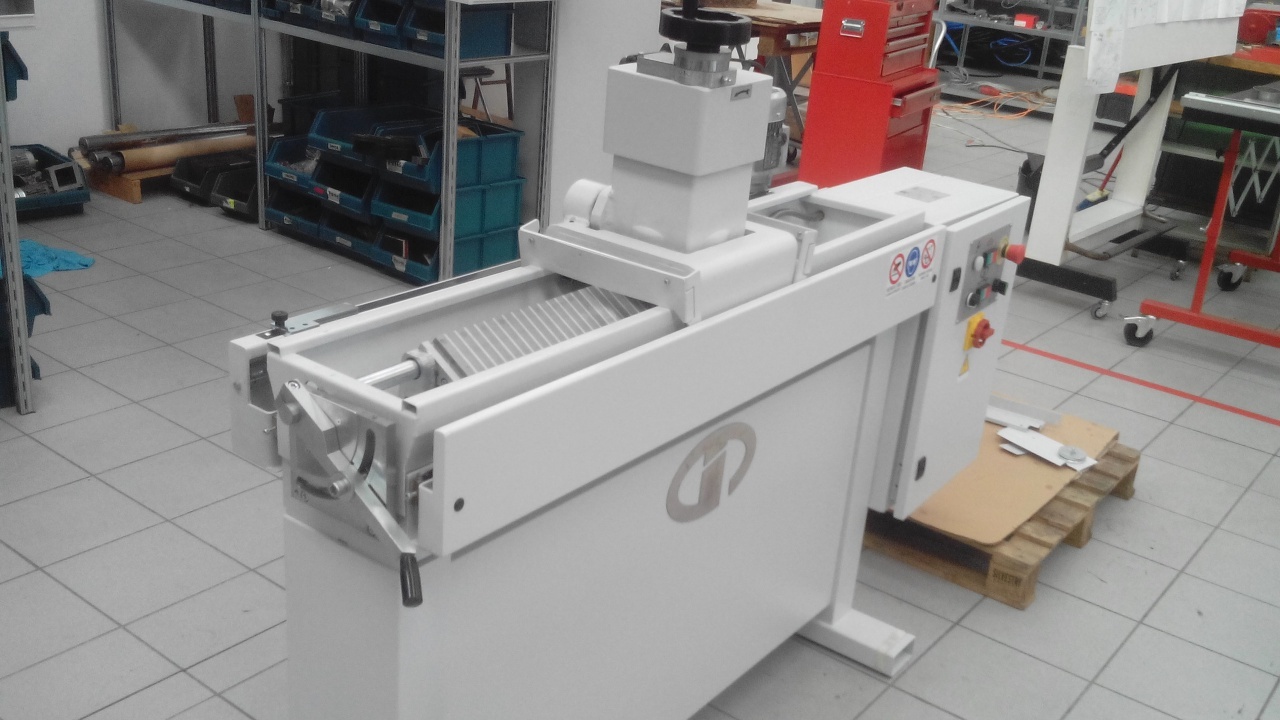

Заточной станок для строгальных ножей i12 PA105


Заточной станок для строгальных ножей i12 PA105 Заточной станок для строгальных ножей i12 PA105 Заточной станок для строгальных ножей i12 PA105 Заточной станок для строгальных ножей i12 PA105 Заточной станок для строгальных ножей i12 PA105 Заточной станок для строгальных ножей i12 PA105
Производитель
Ilmetech Srl Pro (Италия)
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Станок предназначен для заточки строгальных ножей по задней грани. Также станок позволяет затачивать промышленные ножи (рубильные, дробильные, гильотинные и т. п.)

Станок оснащен электромагнитной плитой для заточки ножей шириной до 155 мм.

Плавная регулировка скорости перемещения заточного узла 0,5 – 15 м/мин.

Заточка ножей производится абразивным или эльборовым чашечным шлифовальным кругом.

Отличительные особенности

  • Автоматический режим заточки (автоматическое опускание шлифовального круга за один цикл на 0,04 мм)
  • Высокая точность заточки (отклонение рабочего стола от прямолинейности ± 0,005 мм)
  • Заточка одновременно 4-х ножей (толщиной 3 мм) – пакет ножей (толщиной 12 мм)
  • Электромагнитная плита для заточки промышленных ножей (рубильных, дробильных, гильотинных и т. п.)
  • Подача охлаждающей жидкости в зону заточки

Особенности


Надежная массивная станина

Надежная массивная станина

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

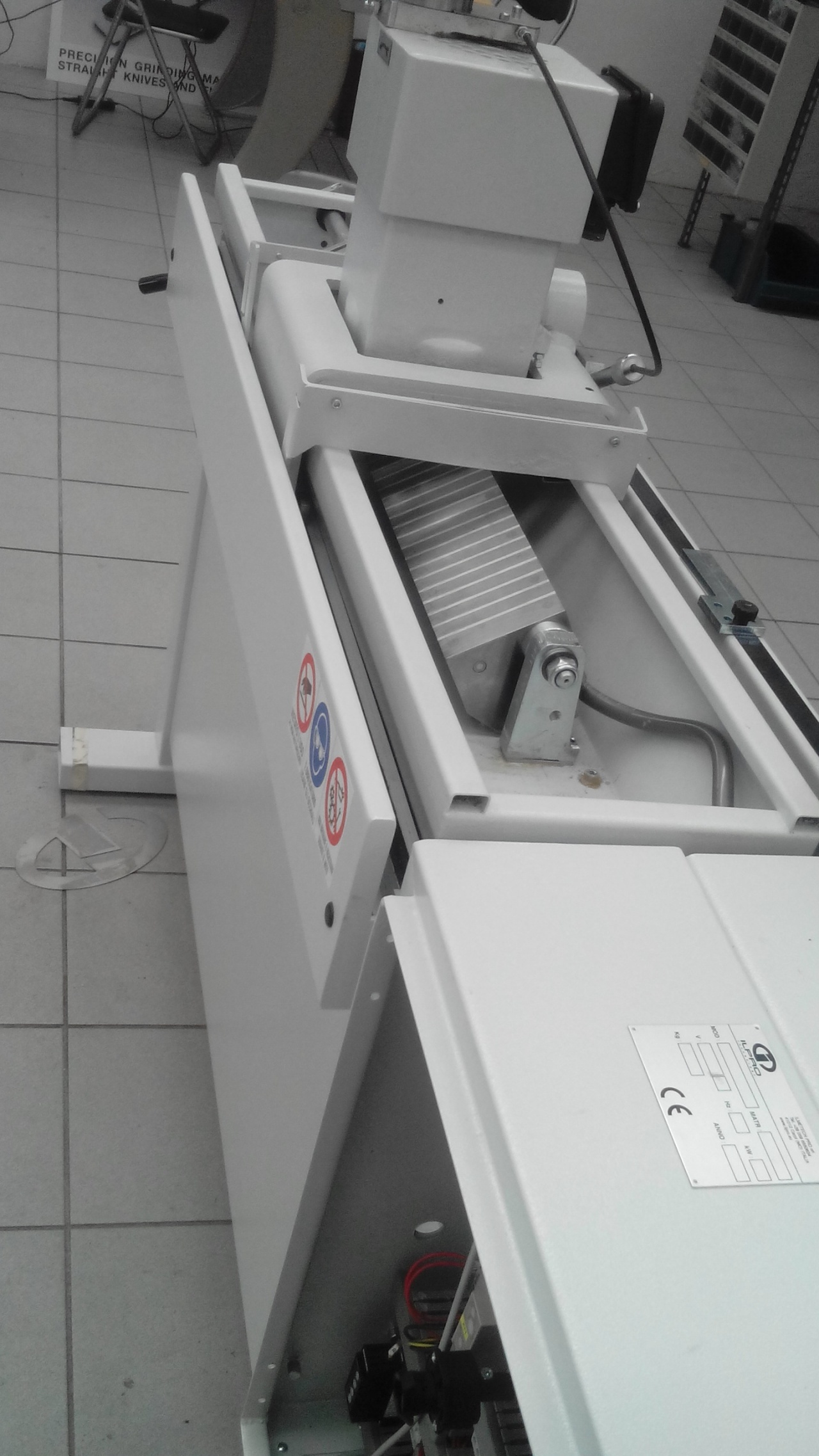

Ванна станка выполнена из нержавеющей стали
Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

Плита для фиксации строгальных ножей

Плита для фиксации строгальных ножей


Электромагнитная плита для фиксации ножей

Электромагнитная плита для фиксации ножей

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

Плита является 2-х сторонней:
- с одной стороны плита механическая - для заточки строгальных ножей пакетом (по 4 шт.),
- с другой стороны плита электромагнитная для заточки промышленных ножей и плоскошлифовальных работ

Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты.

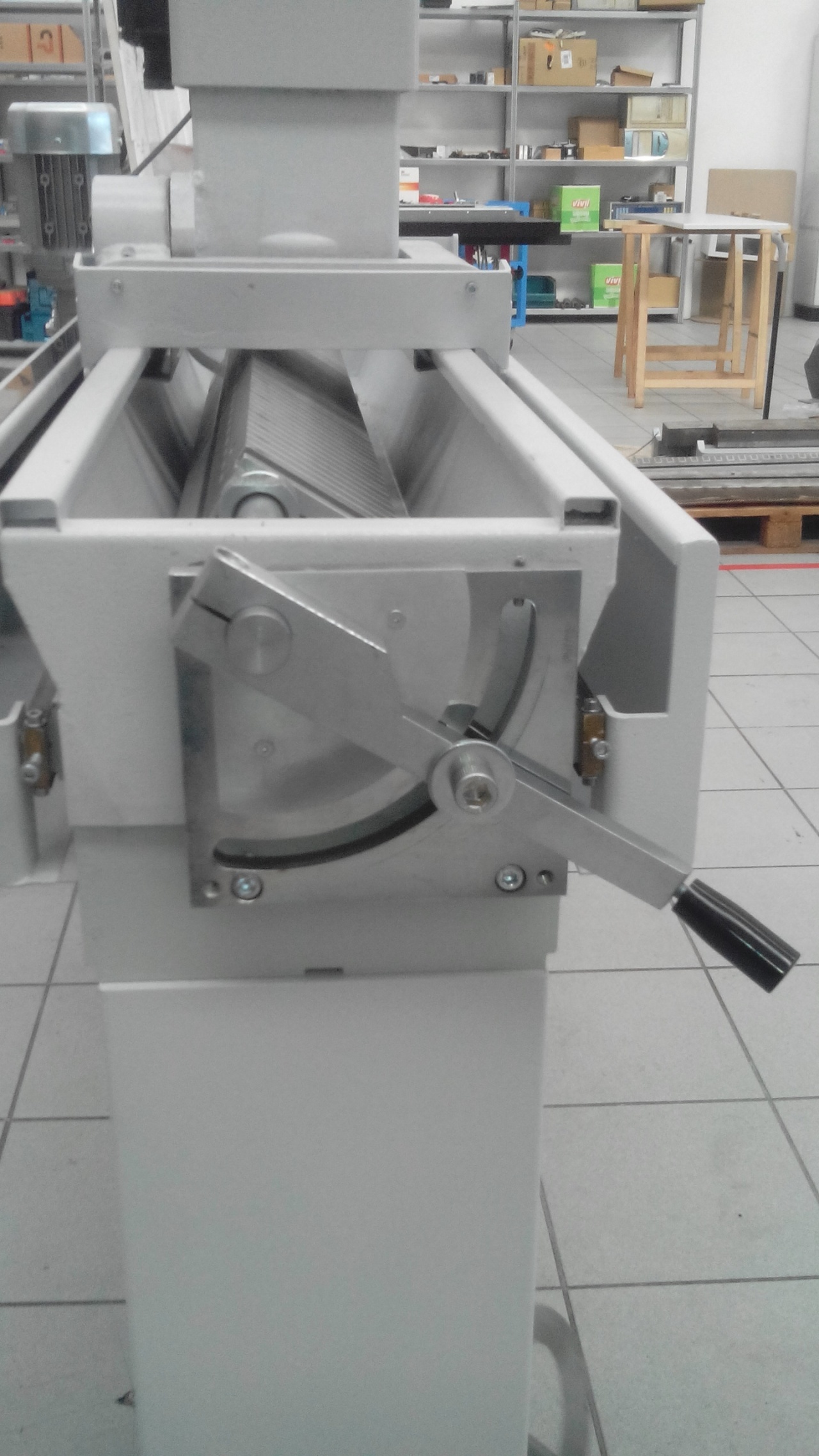

Удобная регулировка угла заточки

Удобная регулировка угла заточки

Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0 – 90 град.

Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

Автоматическое опускание заточного узла

Автоматическое опускание заточного узла

Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла.

Минимальная величина съема:
- 0,005 мм – при механической регулировке – стандарт
- 0,0025 мм – при помощи шагового двигателя – опция

Система подачи СОЖ

Система подачи СОЖ

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Вместительный бак для СОЖ

Вместительный бак для СОЖ

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Емкость бака около 40 литров.

Удобная замена заточного круга

Удобная замена заточного круга

Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма.
Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут.

Технические характеристики станков для заточки строгальных ножей i12 PA105
Длина строгальных ножей, мм 60 – 1050
Ширина строгальных ножей, мм 15 – 155
Толщина строгальных ножей, мм 3 – 35
Угол заточки ножей (одновременно 4-е ножа), град 40
Количество затачиваемых ножей, шт 1 – 4
Угол поворота шлифовального узла, град 0 – 90
Размеры шлифовального круга, мм 150х20
Частота  вращения шлифовального круга, об/мин 1400
Мощность, кВт 2,2
Габаритные размеры, мм 1800х700х1400
Масса, кг 300
