Оцилиндровочный станок КЕДР ОС-100


Оцилиндровочный станок КЕДР ОС-100 Оцилиндровочный станок КЕДР ОС-100 Оцилиндровочный станок КЕДР ОС-100
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

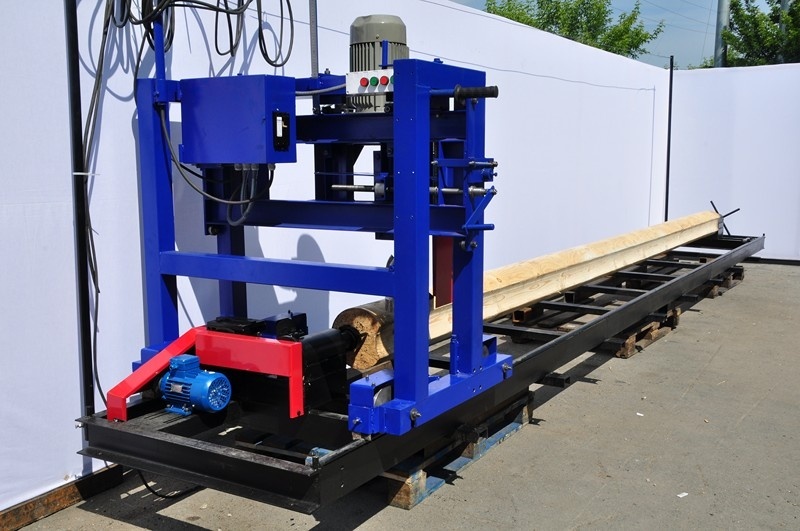

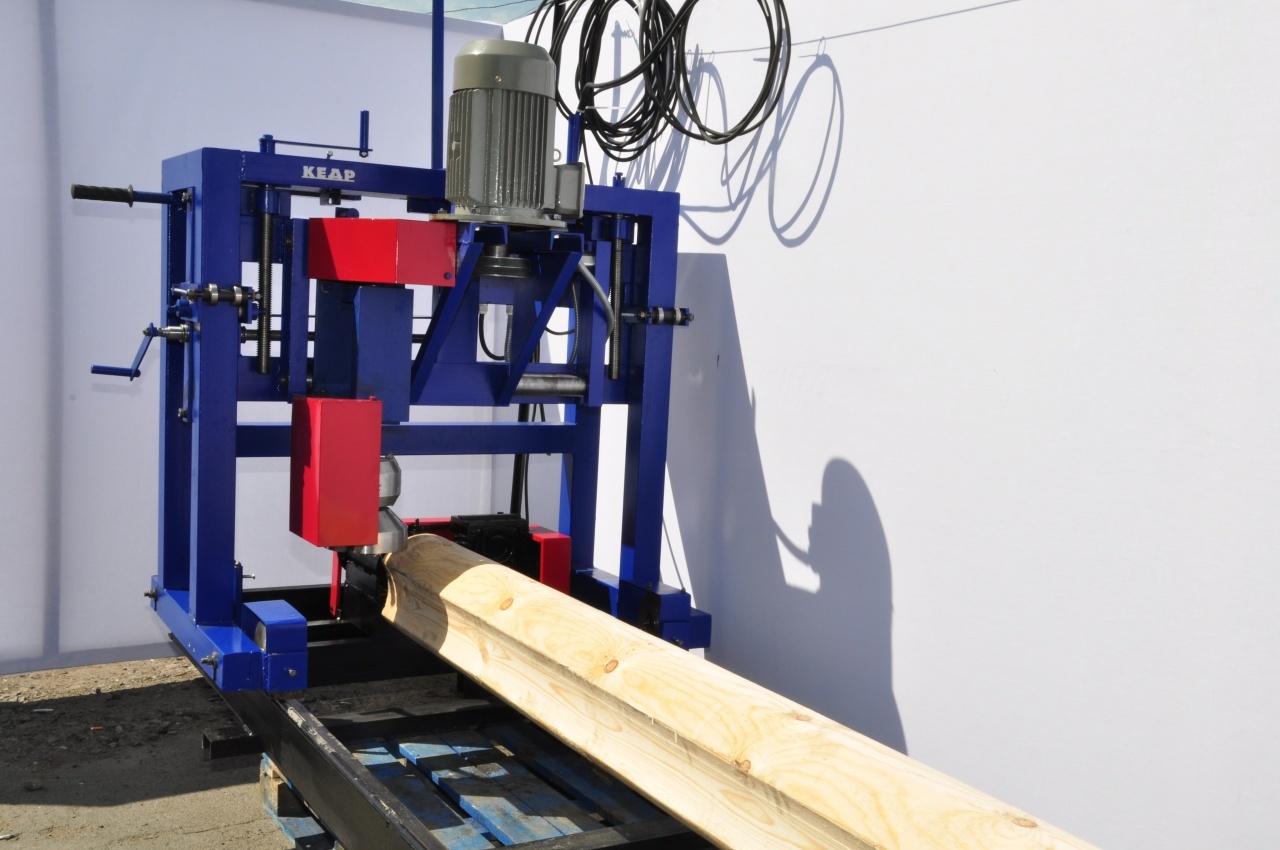

Оцилиндровочный станок КЕДР ОС-100 представляет из себя мощный и надежный инструмент, предназначенный для изготовления деталей сруба, венцовых бревен с пазом и чашей. Конструкционно он состоит электродвигателя на раме, перемещающейся по рельсовому трехсекционному пути длиною 7.5 метров, на котором закреплено обрабатываемое бревно. На оцилиндровочном станке выполняют следующие операции:

  • цилиндрование бревна
  • монтажного паза
  • выборка венцовых чашек
  • фрезерование плоскости

Станок комплектуется двумя электродвигателями мощностью 7.5 кВт для электрофрезы и мощностью 1.1 кВт для привода вращения бревна. В стандартной комплектации он оснащается 4 фрезами: чистовой и пазовой фрезами в двух диаметрах каждая. Чистовая фреза используется для оцилиндровки бревна и выборке венцовых чашек. Пазовая — для выборки паза в оцилиндрованных бревнах. Чистовая фреза диаметром 150 мм предназначена для получения изделий 160-190 мм в диаметре, а чистовая фреза диаметром 190 мм используется для заготовок 200-240 мм на выходе. Перемещение рамы с фрезой по рельсовому пути осуществляется оператором вручную при помощи роликовых направляющих, обладающих плавностью хода и позволяющих точное позиционирование.

Рельсовый путь станка предназначен для установки на бетонном основании или на брусьях, расположенных параллельно. Сам станок отличается простотой сборки и наличием подробной инструкции для монтажа. Бревно надежно фиксируется на оцилиндровочном станке двумя бабками: передней и задней.

Длина бревна (мм.) 6200
Минимальный диаметр обрабатываемого бревна (мм.) 160
Максимальный диаметр обрабатываемогобревна (мм.) 240
Мощность двигателя привода фрезы (кВт)/Привода вращения бревна (кВт) 7.5/1.1
Напряжение (V.) 380
Вращение бревна (об/мин.) 30-45-60
Подъем/опускание фрезы ручное
Перемещение станка вдоль бревна ручное
Габариты станка длина/высота/ширина (мм.) 800/1150/1250
Габариты рельсового пути (3 секции) длина/высота/ширина (мм.) 7500/140/1060
Вес общий (кг.) 600
Фреза универсальная – калибровка/нарезка паза/выборка чашки

обработка брёвен диаметром (мм.)

160-200
Добавочная фреза для выборки чашки брёвен диаметром (мм.) 200-240
Производительность по 1 бревну «под ключ» (мин.) 15-30
Обработка заготовок диаметром (мм.) до 500
