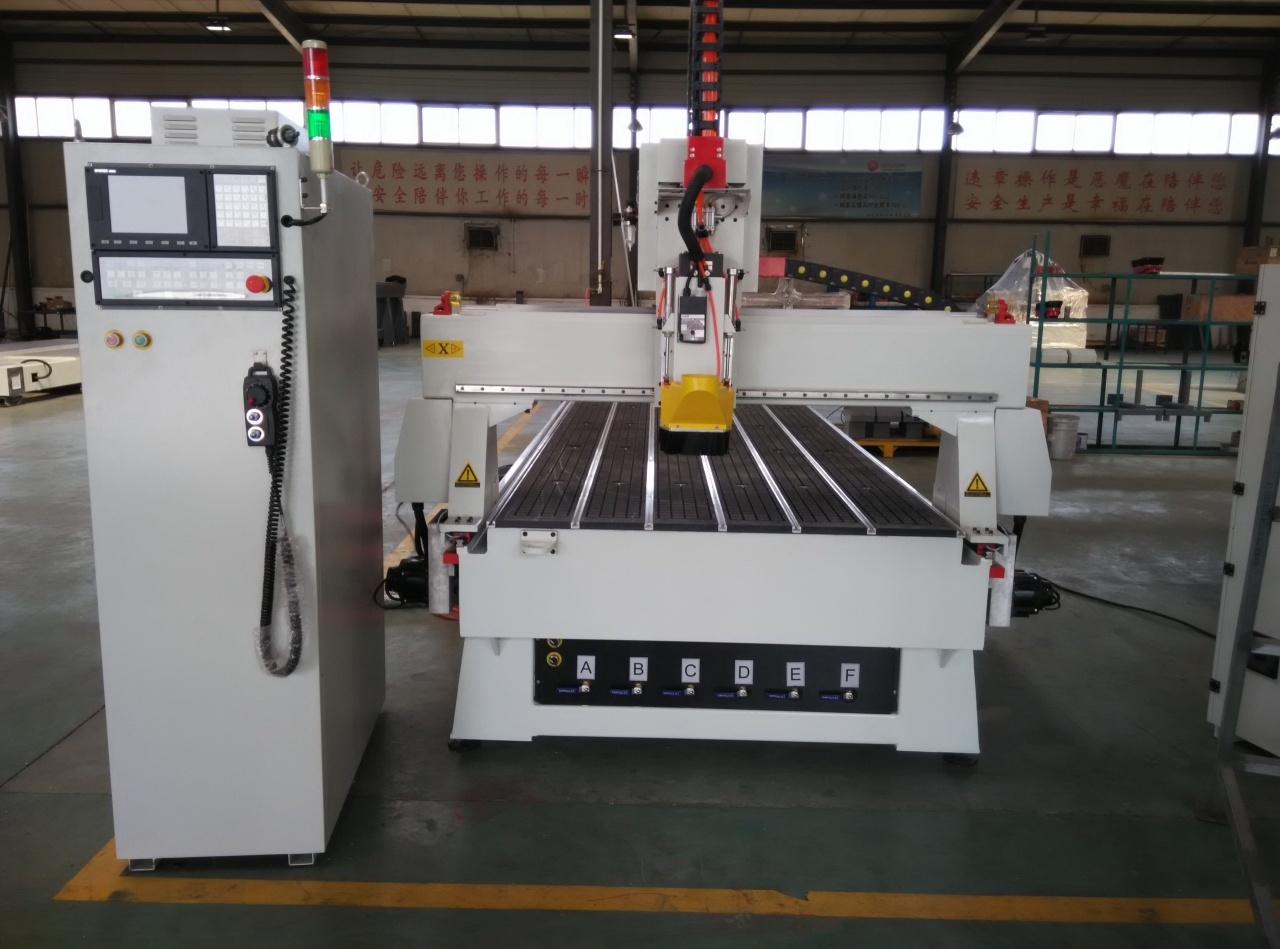

Фрезерный станок с ЧПУ с автоматической сменой инструмента CC-MS2030AC
+7 (995) 888-07-02
Детальное описание
Фрезерный станок с ЧПУ предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов
Древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ),
«Alucobond», «Dibond», любые полистиролы( в том числе ПВХ и
полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной
металл, акриловое стекло и оргстекло, модельный пластик.
Конструктивные особенности
Тяжёлая цельносварная станина
Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.
Вакуумный стол с «Т»-пазами – базовая конфигурация
Рабочий стол разделен на 6 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.
Подвижный портал
Изготовлен с серьезным запасом прочности. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.
Шпиндель
Производства Италия HSD- Мощность 9кВт.
- Воздушное охлаждение
- С автоматической сменой инструмента линейного типа
Сервоприводы Yaskawa Япония
Перемещения по осям лучше чем, шаговые двигатели. Позволяют быстро и точно производить обработку материала, точность 0,01мм.
Драйверы Yaskawa Япония
Хорошее качество и можно хорошо управлять двигателями, чтобы гарантировать нормальную работу станка.
Инвертер Delta
Мощность 11 кВт.Можно контролировать скорость вращения шпинделя, запуска и остановки.
Электрошкаф
Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Электрокомпоненты соответствуют стандартам СЕ.Пыленепроницаемость электрошкафа гарантирует работу электрокомпонентов даже в условиях запыленной окружающей среды.
Шариковинтовая пара для перемещения по оси Z
Производство - TBI Тайвань- Прямой привод.
- Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.
Косозубая-реечная передача по осям Y и X
Перемещение по осям Y и Х происходит за счет косозубой рейки китайской компании Baiqiang. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок этими рейками.
Линейные направляющие
Производство - Hiwin ТайваньПлавное перемещение, тихая работа.
Высокопроизводительный вакуумный насос
- 5.5кВт Воздушное охлаждение- обеспечивает надежную фиксацию заготовок.
Система смазки
Можно удобно смазывать запчасти.
Датчик измерения и калибровки длины инструмента
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
Система аспиранции
Пылеулавливающий агрегат производительностью 3150 м3/час входит в комплектацию станка вместе с воздуховодами, штангодержателем и защитным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.
Линейный магазин автоматической смены инструмента
Система автоматической смены инструмента с линейным магазином на 8 патронов ISO30 (3 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.
Защитные кабелеукладчики по осям X и Y
Обеспечивают защиту кабелей от внешних повреждений, что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.
Ящик для инструмента
Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.
Транспортная упаковка
Качественная транспортная упаковка – это 100% гарантия того, что оборудование прибудет к Вам в идеальном состоянии. Упаковка надежно защищает станок от воздействия окружающей среды, осадков и возможных механических повреждений при погрузке и разгрузке в процессе транспортировки оборудования.| Технические характеристики фрезерного станка с ЧПУ с автоматической сменой инструмента линейного типа CC-MS2030AC | |
Тип станка |
с подвижным порталом |
Размер зоны обработки XY, мм |
2000х3000 |
Перемещение шпинделя по оси Z, мм |
300 |
Тип рабочего стола |
Вакуумный стол Алюминиевый с Т-пазами |
Тип станины |
Тяжёлая цельносварная станина |
Максимальная скорость, мм/мин. |
35000 |
Максимальная рабочая скорость, мм/мин. |
25000 |
Точность, мм |
0,01 |
Точность повторения, мм |
0,03 |
Тип передачи X/Y/Z |
Зуб рейка/Зуб рейка/ШВП |
Тип рейки оси XY |
Косозубая |
Производитель зубчатой рейки |
Hiwin |
Характеристики ШВП Z |
Ф 25 мм, шаг 5 мм |
Производитель ШВП Z |
TBI Тайвань |
Тип направляющих X/Y/Z |
Рельсовые |
Сечение направляющих, мм |
25 |
Производитель направляющих |
Hiwin |
Тип двигателя |
Yaskawa Япония |
Программа |
Artcam/type3 |
Производитель драйвера |
Yaskawa Япония |
Мощность шпинделя, кВт |
9 |
Система смены инструмента |
Автоматическая |
Частота вращения шпинделя, об/мин |
0-18000 |
Охлаждение шпинделя |
Воздушное |
Производитель шпинделя |
HSD Италия |
Место с АТС |
6шт |
Насос вакуумный |
5.5кВт 160М/ч Tongyou-воздушное |
Количество патрона |
3ШТ HSD ISO30 |
Производитель инвертора |
Delta |
Мощность инвертора, кВт |
11 |
Тип цанги |
ER-32 |
Система управления |
Syntec 6МА(Тайвань) |
Код команд |
G-code |
Датчик длины инструмента |
Качественный Weihong |
Система смазки |
Централизованная |
Система аспирации, кВт |
3 |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Габариты в упаковке д/ш/в, мм |
3750х2250х2100 |
Вес нетто, кг |
1800 |
Вес брутто, кг |
2000 |
