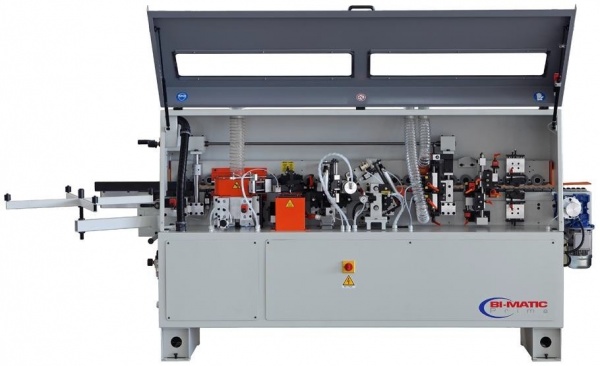

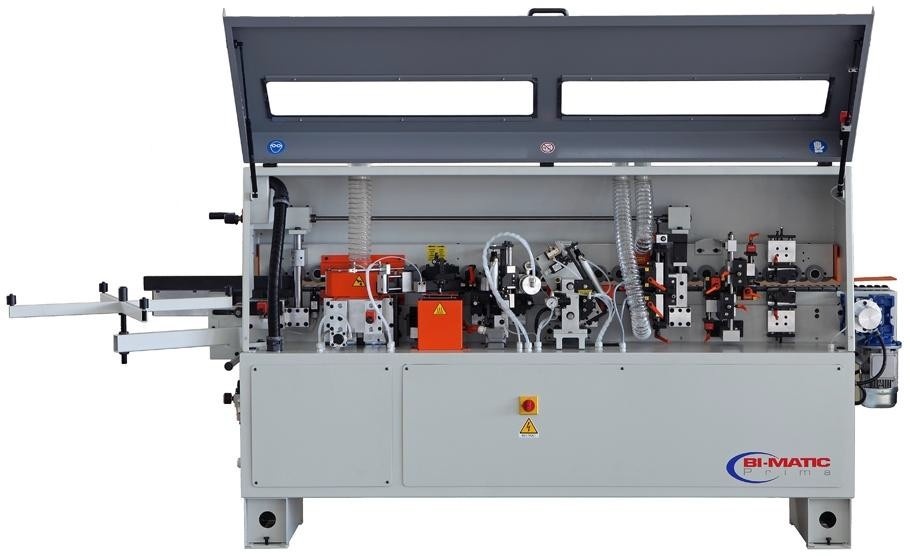

Автоматический кромкооблицовочный станок Prima 5.3.A-r


Автоматический кромкооблицовочный станок Prima 5.3.A-r
Производитель
Griggio (Италия)
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Автоматический кромкооблицовочный станок. Предварительная фрезеровка, торцовка, фрезеровка свесов, циклевка кромки, полировка.

Станок применяется для приклеивания к торцам детали шпона, ПВХ, АБС, меламина и полос из натурального дерева толщиной от 0,4 мм до 3 мм. Комплектация станка:


Комплектация станка


Направляющая на входе

Направляющая на входе

Стальная направляющая подачи заготовок. Ручная регулировка от 0 до 2 мм. Тяжелый стальной суппорт для панелей.

По запросу может быть установлена направляющая с подогревом (стоимость 550,00 евро).

Клеевая ванна

Клеевая ванна

Тефлоновая клеевая ванна с нижним расположением. Быстрый нагрев клея (5-6 минут). Объем 1,5 литра гранулированного клея-расплава. Узел оснащен системой автоматического понижения температуры (установлено 500С ниже рабочей
температурычерез 20 минут).

Загрузчик кромки

Загрузчик кромки

Загрузчик кромки в бобинах в стандартней комплектации. Держатель кромки в бобинах Ø 650 мм.

Автоматический загрузчик для полос из массива не поставляется.

Гильотина

Гильотина

Вертикальная гильотина для кромки ABS и ПВХ до 3 мм толщиной и макс. высотой 45 мм с вертикальной подачей и горизонтальной копирующей подачей. Электропневматическая система функционирования.

Прижимные ролики

Прижимные ролики

1й ролик стальной моторизованный.
2й холостой ролик с резиновым покрытием.

Автоматическая регулировка верхних групп


Панель управления

Панель управления

Панель расположена на стороне подачи деталей для удобства оператора.

Система автоматического понижения температуры.

Система управляется МИКРОПРОЦЕССОРОМ. Система контролирует все приводы электропневматических групп и систему автоматического понижения температуры.

Норматив СЕ


СТАНОК ПОСТАВЛЯЕТСЯ ТОЛЬКО В ПРАВОМ ИСПОЛНЕНИИ.

По запросу могут быть установлены колеса для перемещения станка (стоимость 550,00 евро).

Рабочие узлы


Узел предварительной фрезеровки

Узел предварительной фрезеровки

2 мотора HP 1,5 (12.000 об/мин). Приведение в действие скачком, управление с PLC. Узел оснащен аспирационным колпаком Ø 100 мм.
Укомплектован алмазными фрезами (Ø 60 х 52 Z3 посадка 25). Толщина панелей: макс. 40 мм.

Узел вертикальной торцовки с двумя пилами

Узел вертикальной торцовки с двумя пилами

1 мотор 210 W (12.000 об/мин). Позволяет торцевать кромку на панели минимальной длины до 70 мм (с кромкой до 2 мм толщины). Узел может торцевать под углом 0° и 10°; наклон производится путем изменения положения пилы.
Поставляется с 2 циркулярными пилами Ø 80 мм. Толщина панелей: мин. 8 мм - макс. 40 мм.
Размер кромки: макс. 3 x 44 мм.

Фиксированный узел снятия свесов

Фиксированный узел снятия свесов

2 мотора по HP0,75(12.000 об/мин). Узел оснащен вертикальными и торцевыми плоскими копирами и аспирационным колпаком Ø 80 мм. Регулировка узла вручную. Узел оснащен ручной системой позиционирования для быстрой смены кромки с 0,4 мм на 2 мм или на 3 мм. Укомплектован 2 комбинированными фрезами R=2 или R=3 (это универсальный инструмент для работы с кромкой до 2 мм из массива и для скругления кромки ABS R=2 или R=3 мм).
Толщина панели: мни. 8 мм – макс. 40 мм.
Размер кромки:макс. 0,4 - 3 мм (3 мм для рулонной кромки, такой как шпон, меламин или ПВХ и ABS).

Узел циклевки

Узел циклевки

Для зачистки радиусного угла кромки от динамической волны. Узел оснащен вертикальными и боковыми плоскими копирами и 2 радиусными ножами R=2 или R=3 мм. На узле установлены 2 счетчика положения для точной регулировки.

Полирующий узел

Полирующий узел

2 мотора по HP 0,35 (3.000 об/мин). Для зачистки угла панели и удаления излишков клея. Оснащен 2 тканевыми дисками Ø 100
мм.

Опции

  • направляющая на входе с подогревом
  • гильотина для кромки ABS
  • короб для сбора стружки
  • набор для работы с кромкой 3 мм (Входит в данную комплектацию, включая опцию гильотина для кромки ABS)
  • колеса для перемещения станка
Технические характеристики автоматического кромкооблицовочного станка Prima 5.3.A-r
Толщина кромки, мм 0,4-3
Минимальная ширина панели, мм   100
Минимальная длина панели, мм 90
Минимальная толщина панели, мм 10
Максимальная толщина панели (c узлом предварительной фрезеровки и без него), мм 40
Рабочая скорость, м/мин 6
Установленная мощность, кВт 8
Аспирационные отверстия 2 шт. - Ø 150 мм
Напряжение 400 В / 3 фазы / 50 Гц
Давление, атм. 6
Длина, мм 2 800
Ширина, мм 600
Высота, мм 1 300
Вес, кг 640
