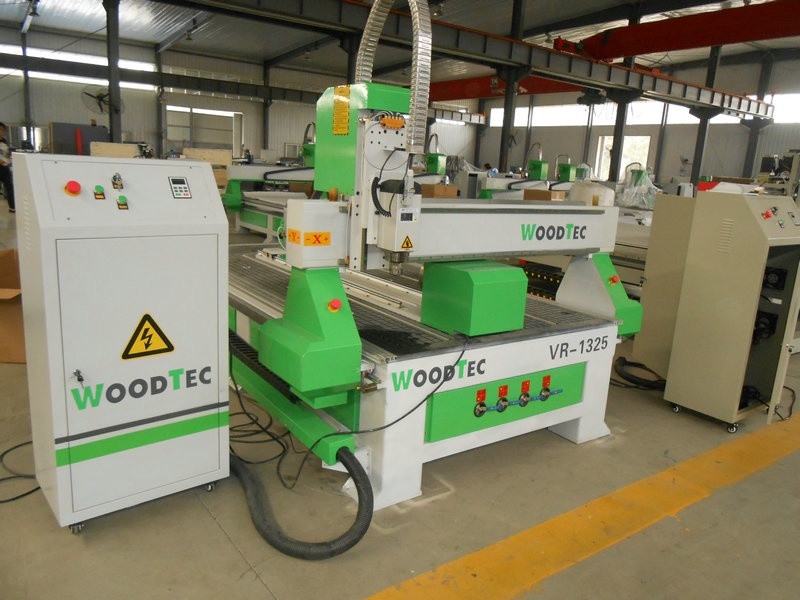

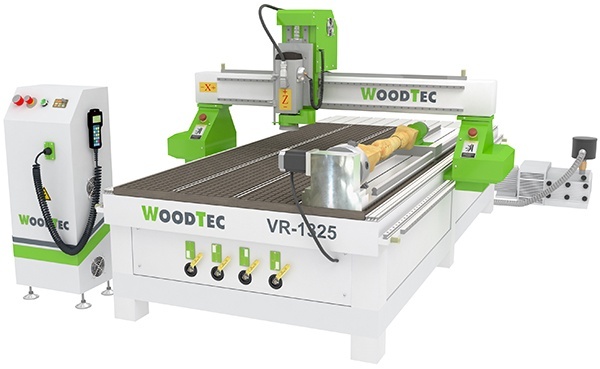

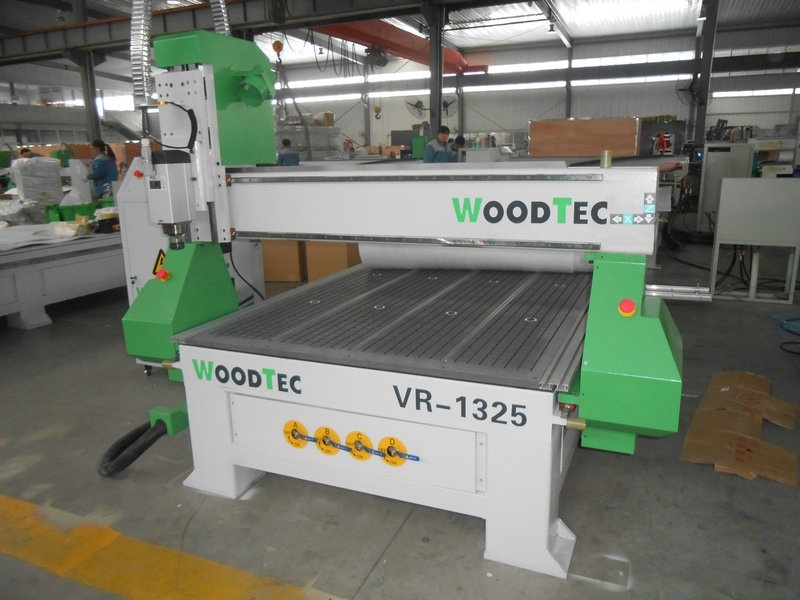

Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325


Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325 Фрезерно-гравировальный станок с ЧПУ WoodTec VR-1325
Производитель
WoodTec (Китай)
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур, а также для 4-х осевой обработки тел вращения.

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Схема обработки

Комплектация

Наименование Кол-во, шт. Примечание
1 Электрошпиндель HQD, Китай.(воздушное охлаждение) 1 5,5 кВт 18 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1

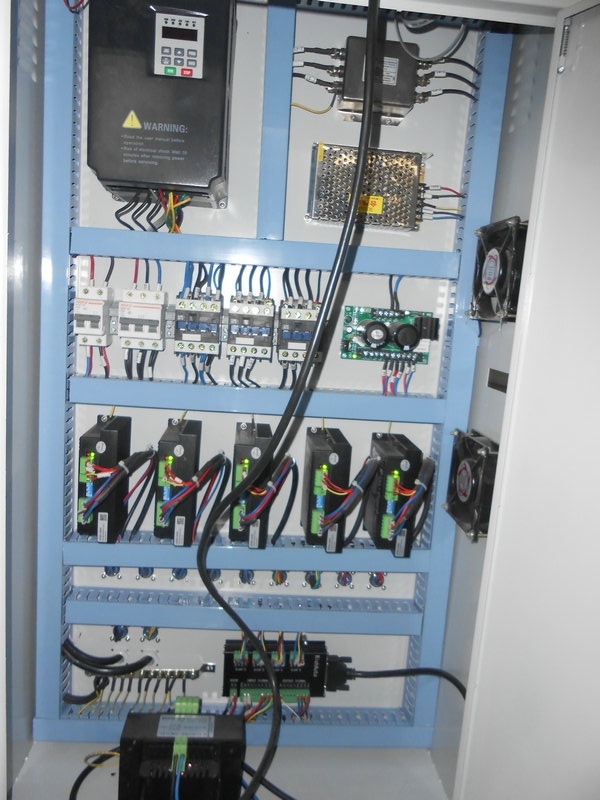

3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Rich Auto 1 A11 version
5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный стол с «T-пазами» для возможности механической фиксации и сверхбыстрой вакуумной 1 вакуумный стол с T-пазами (4 зоны), вакуумный насос 5.5 кВт (160м3/ч)
7 Шаговые электродвигатели осевого перемещения 5
8 Линейные направляющие прямоугольного сечения по оси X,Y,Z (комплект) 4
9 Передача при помощи косозубых реек по осям Y, Z (комплект) 2
10 Шарико-винтовая передача  по оси  Z (комплект) 1
11 Набор фрез для обработки дерева/МДФ/ДСП 1
12 Набор цанг (фиксация гайкой) 1 ER32

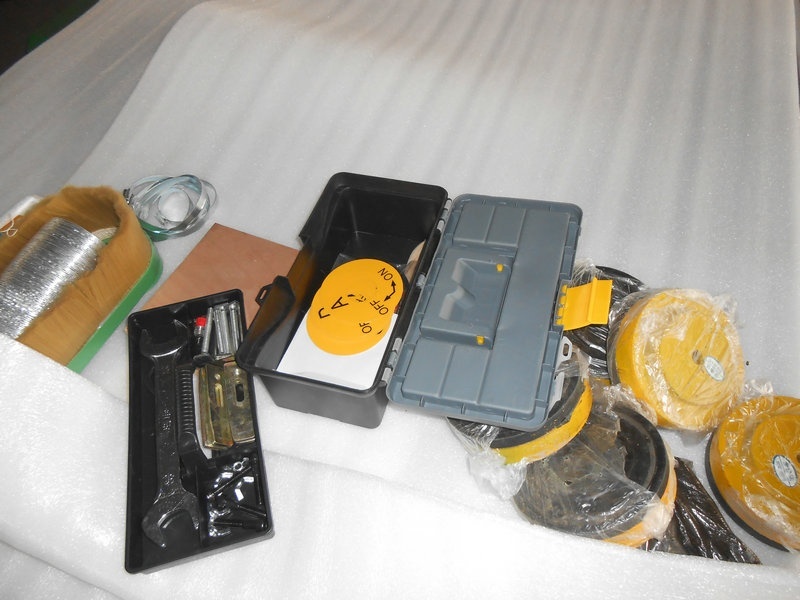

13 Набор гаечных ключей для обслуживания станка 1
14 Струбцина для механического крепления деталей 4

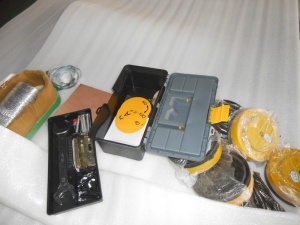

15 Ящик с ЗИП 1
16 Аспирационный кожух на шпиндель. 1
17 Программное обеспечение 1 на русском языке
18 Руководство пользователя 1 на русском языке
19 Токарная приставка 1 Обработка D>230мм L>1500мм

Конструктивные особенности


Цельносварная станина

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокоточные линейные направляющие повышенной жесткости

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокопрецизионные шарико-винтовые пары

Высокопрецизионные шарико-винтовые пары

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Косозубая рейка по осям Х и Y

Косозубая рейка по осям Х и Y

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

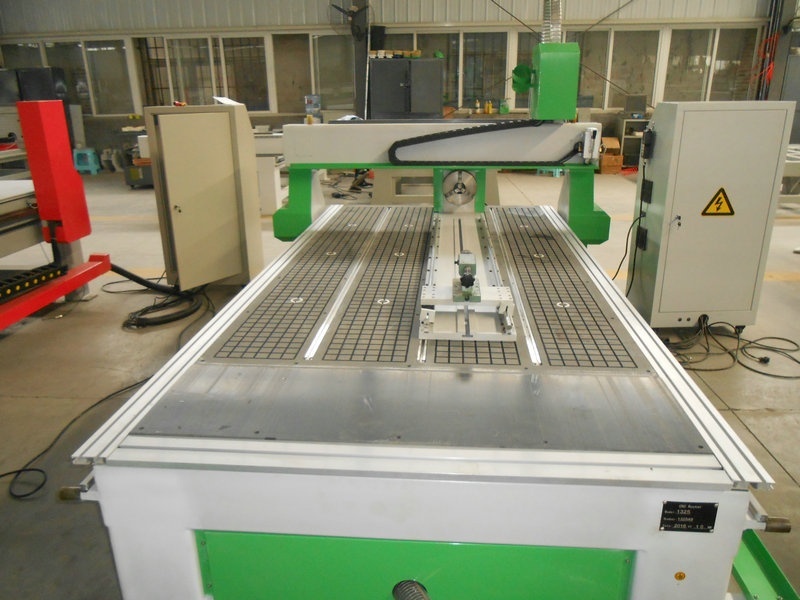

Вакуумный рабочий стол с «Т» - пазами для механического крепления

Вакуумный рабочий стол с «Т» - пазами для механического крепления

Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

Вакуумный насос роторно-пластинчатого типа

Вакуумный насос роторно-пластинчатого типа

В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5.5 кВт и производительностью 160 м3/час.

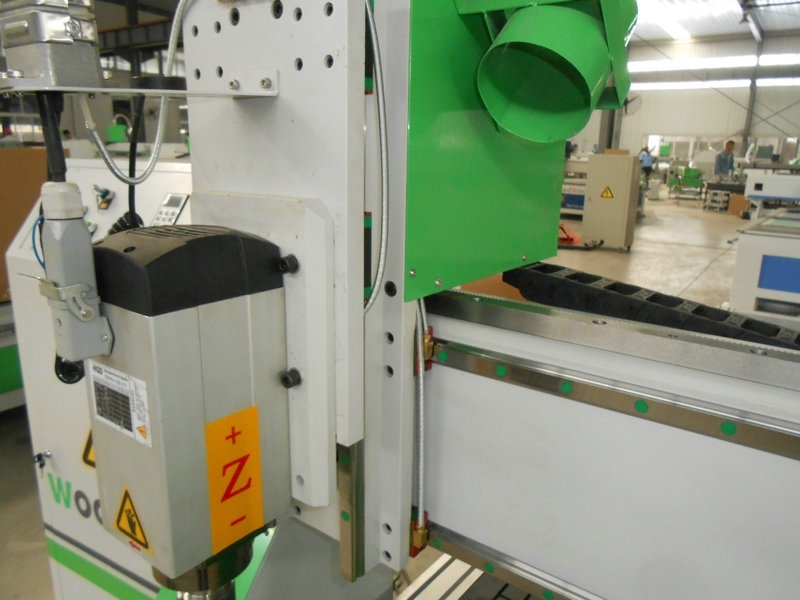

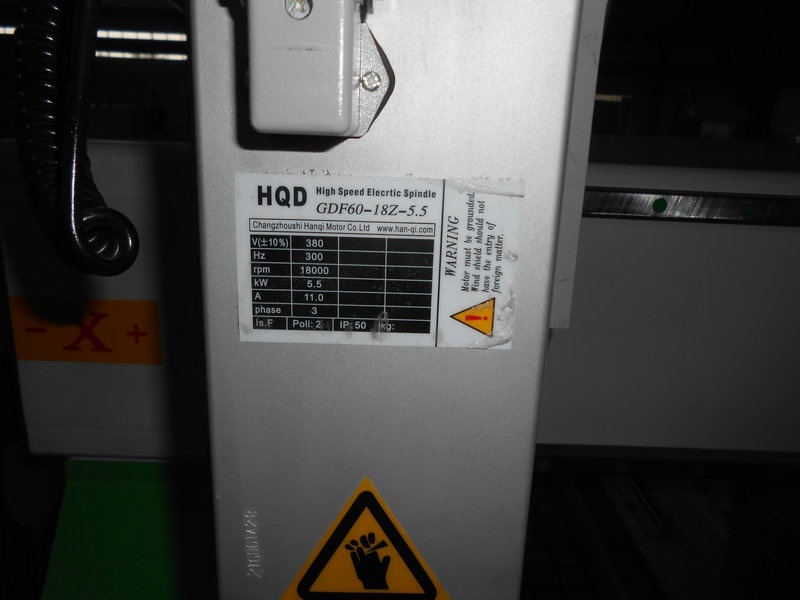

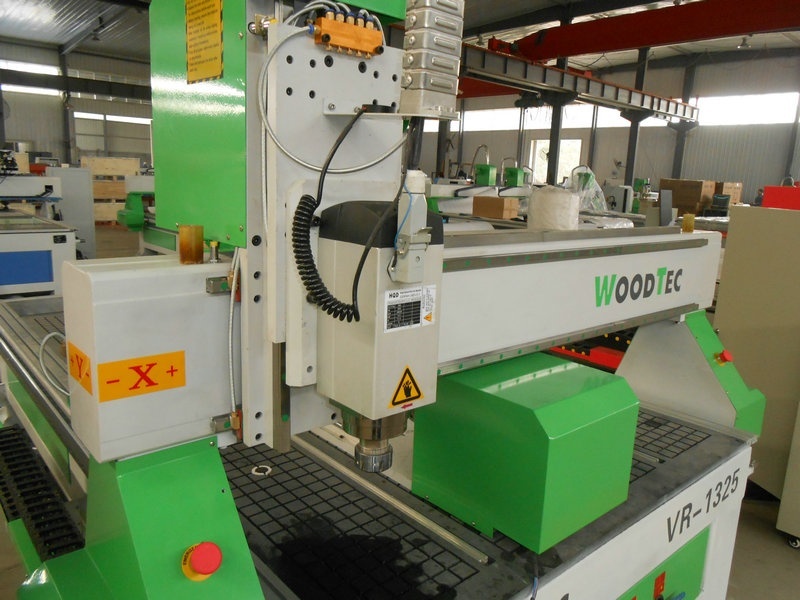

Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин «HQD» (Китай)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).

Датчик измерения и калибровки длины инструмента

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Высокоточные шаговые двигатели

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

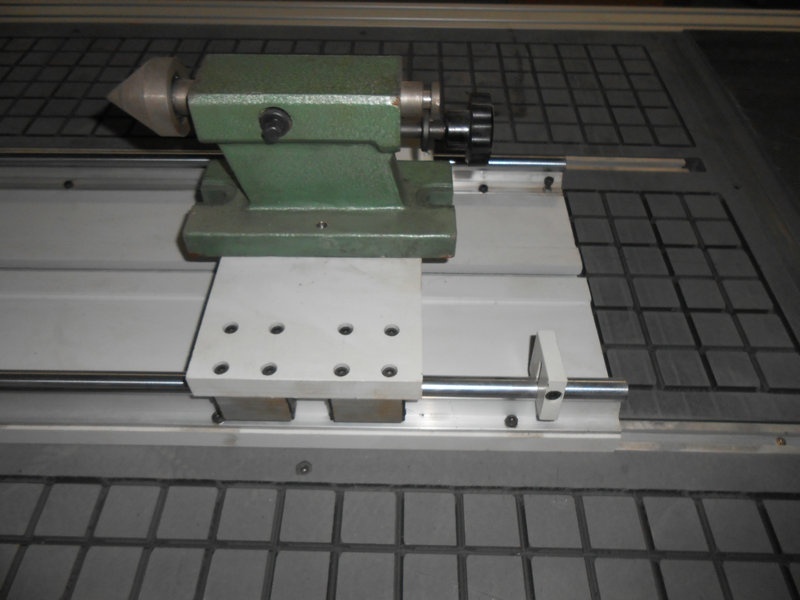

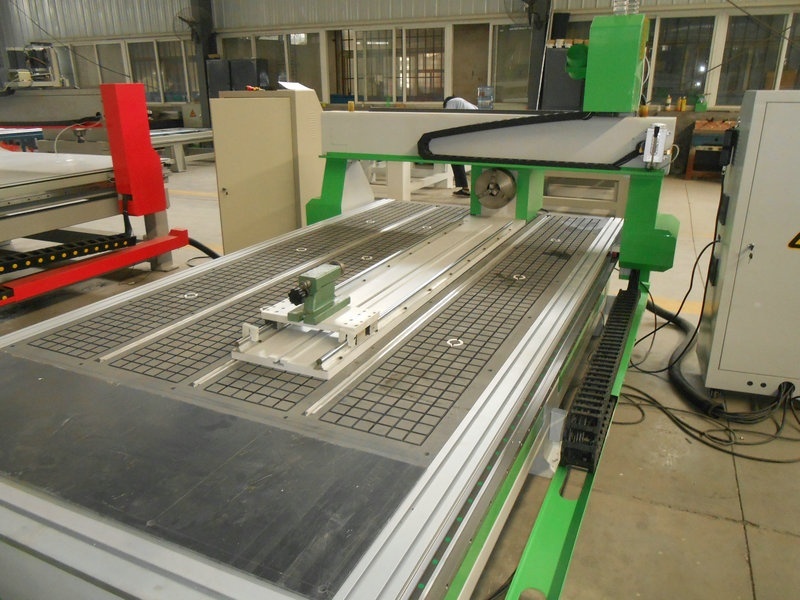

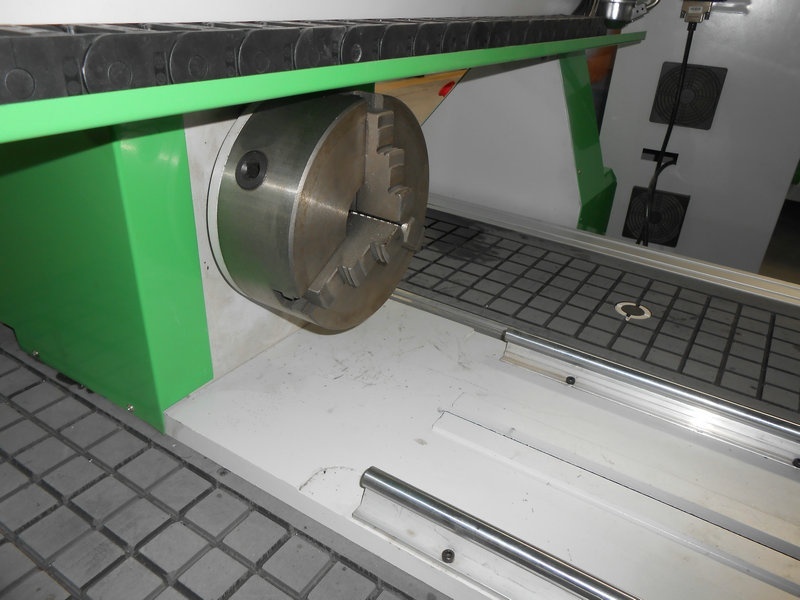

Съемная токарная ось

Съемная токарная ось

Съемная ось вращения. Максимальный диаметр заготовки – 230 мм. Поставляется в собранном виде с трехкулачковым патроном и задней бабкой, перемещающейся по направляющим. Поддерживается полноценная четырех осевая обработка.

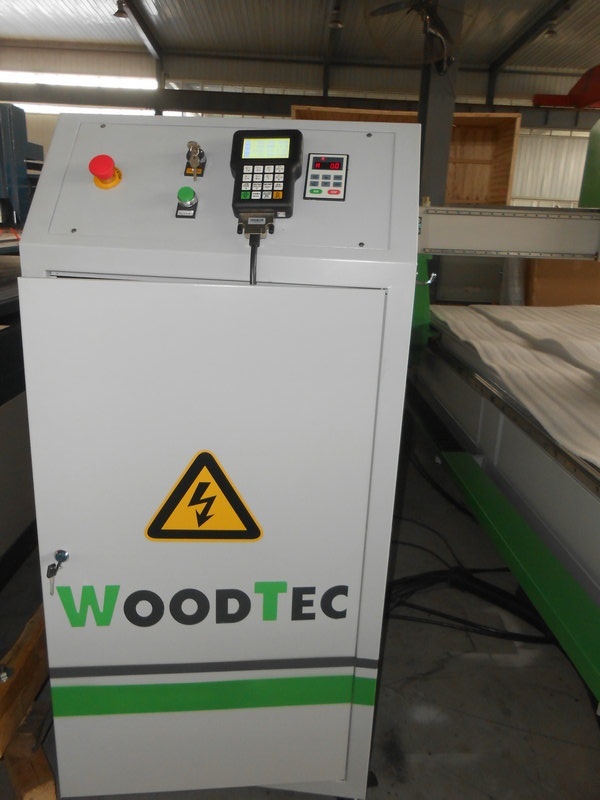

Пульт управления (RICH AUTO A11)

Пульт управления (RICH AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

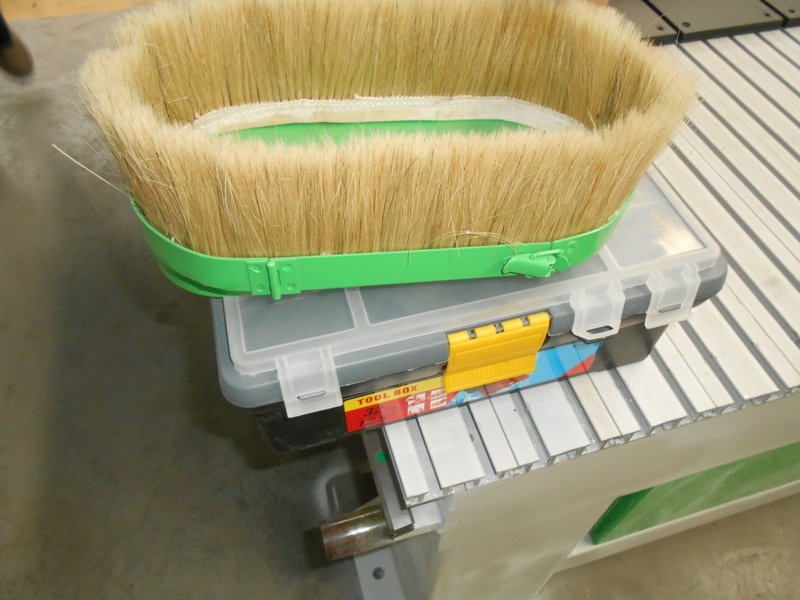

Пылеулавливающий агрегат

Пылеулавливающий агрегат

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Программное обеспечение «ArtCAM Express»
Программное обеспечение «ArtCAM Express»
Программное обеспечение «ArtCAM Express»

Программное обеспечение «ArtCAM Express»

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM Express позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Технические характеристики фрезерно-гравировального станка с ЧПУ WoodTec VR-1325
Размеры зоны обработки X и Y, наибольшие, мм 1300 х 2500
Перемещение шпинделя по оси Z, мм 300
Система смены инструмента Ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный и механический с «Т»- пазами крепления 4 зоны, вакуумный насос 5.5 кВт (160м3/ч)
Тип электродвигателей перемещения шаговые
Скорость рабочего хода, м/мин 0-10
Скорость холостого хода, м/мин 0-17
Частота вращения шпинделя, об/мин 0 – 18 000
Мощность шпинделя, кВт 5,5
Тип охлаждения шпинделя воздушное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 14
Габаритные размеры станка в упаковке, мм 2950х2050х1650 мм
Масса станка (брутто), кг 1300
