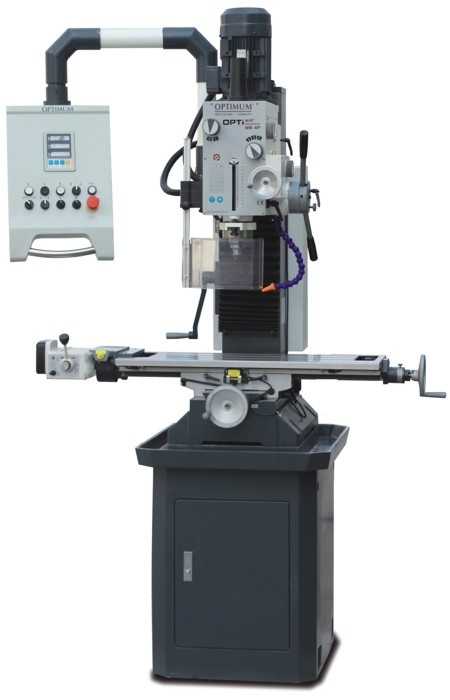

Универсально-фрезерный настольный станок MB4P


Универсально-фрезерный настольный станок MB4P Универсально-фрезерный настольный станок MB4P Универсально-фрезерный настольный станок MB4P Универсально-фрезерный настольный станок MB4P Универсально-фрезерный настольный станок MB4P
Производитель
OPTIMUM (Германия)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

  • Универсальный фрезерный станок с автоматической подачей, УЦИ и резьбонарезными функциями.
  • Массивные чугунные корпус и основание, рассчитанные на восприятие больших нагрузок.
  • Массивный стол с точной геометрией и низкой шероховатостью.
  • Широкий диапазон числа оборотов шпинделя 95 - 3200 об/мин.
  • Автоматическая подача пиноли.
  • Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
  • Масляная ванна зубчатого приводного механизма шпинделя.
  • Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.

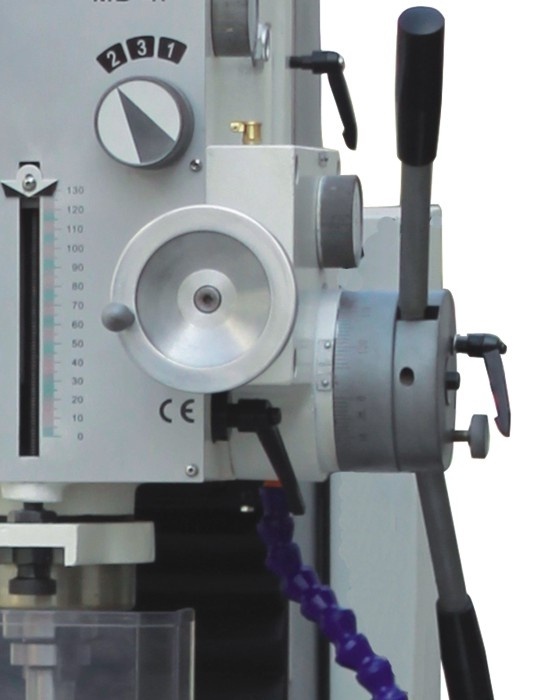

  • Два режима подачи пиноли: черновая и точная микрометрическая.
  • Режим резьбонарезания - автоматический реверс при смене направления подачи пиноли.
  • Поворотная на ± 45° фрезерная головка с возможностью работы в любом промежуточном положении.
  • Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель.
  • Правое-левое вращение шпинделя.

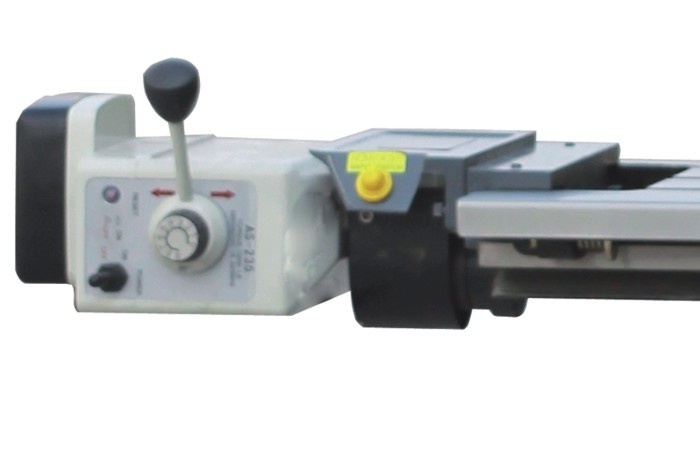

  • Автоматическая подача по оси Х с быстрым ходом и регулируемыми конечными выключателями.
  • Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.

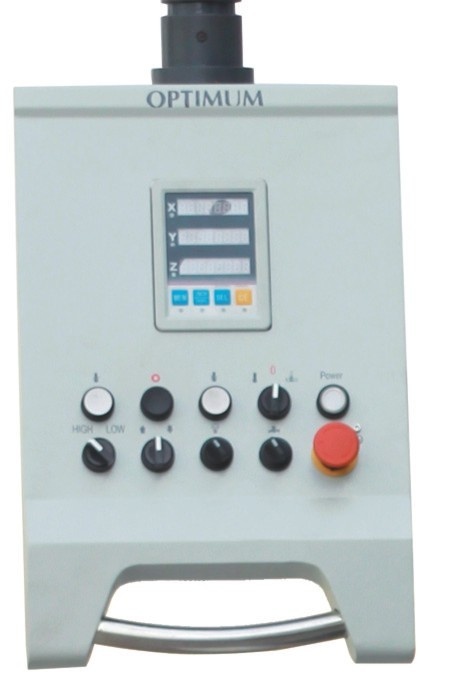

  • Эргономичная поворотная панель управления.
  • Защита направляющих от попадания стружки.
  • Система подачи СОЖ в зону резания.
  • Массивная чугунная подставка под станок.
  • Большеразмерный защитный экран с конечным выключателем.
  • Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.

Комплект поставки

  1. Комплект инструмента для обслуживания.
  2. Подставка под станок.
  3. Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности


Подставка под станок

Подставка под станок

Крепкая цельносварная конструкция с элементами усиления. Лазерный раскрой металла и высококачественная порошковая окраска. Поддон для сбора стружки. Габаритные размеры (Д х Ш х В) 425 х 520 х 900 мм, вес 37 кг.

Станочные тиски FMSN 100

Станочные тиски FMSN 100

Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.

Станочные тиски FMS 125

Станочные тиски FMS 125

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Набор зажимных приспособлений SPW 12

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе.В набор входят: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт., зажимные сухари для Т-образных пазов - 4 шт., зажимные гайки - 6 шт., удлиняющие гайки - 6 шт., зажимные призмы - 6 шт., зажимные блоки - 6 шт.

Горизонтально-вертикальный делительный стол RT150

Горизонтально-вертикальный делительный стол RT150

Отличный круглый стол из высококачественного чугуна. Надежный и точный. Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125

Делительная головка TA125

Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.

Цанговый патрон MK4 / ER32 + 18 цанг 3 - 20 мм

Цанговый патрон MK4 / ER32 + 18 цанг 3 - 20 мм

Цанговый патрон, 18 цанг 3 - 20 мм и зажимный ключ в пластиковом кофре.

Набор быстрорежущих фрез 3 - 20 мм 20 шт.

Набор быстрорежущих фрез 3 - 20 мм 20 шт.

Фрезы из быстрорежущей стали с покрытием из нитрида титана. Покрытие из нитрида титана, нанесенное в среде инертного газа, обеспечивает увеличение твердости и стойкости инструмента в 2-5 раз. Удвоенная производительность. Отличное качество обработанной поверхности. 10 фрез по DIN 327 D (два режущих лезвия, предназначены для фрезерования шпоночных и кольцевых пазов (посадка Р9), вертикального и бокового фрезерования. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм). 10 фрез по DIN 844 В (четыре режущих лезвия, правосторонняя спираль 30° для ускоренного отвода стружки, для материалов нормальной и повышенной твердости. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм).

Набор твердосплавных фрез 3 - 12 мм 18 шт.

Набор твердосплавных фрез 3 - 12 мм 18 шт.

Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x Ø3 мм / 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм / 3 шт. x Ø10 мм / 3 шт. x Ø12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.

Торцевая фреза ø52 мм / МК4 со сменными пластинами

Торцевая фреза ø52 мм / МК4 со сменными пластинами

Универсальная торцевая фреза для обработки черных и цветных сплавов. Для плоскости и фасонного фрезерования. Высокая плоскостность и малое радиальное биение. Точное деление головки фрезы обеспечивает плавный и равномерный съем стружки. Монолитная конструкция обеспечивает большую точность и меньшие габариты по сравнению с раздельными фрезой и оправкой. Специальная геометрия фрезы, адаптированная для высокоскоростного фрезерования. Стандартные сменные пластины. Высокая экономичность - при затуплении режущих пластин просто поверните их на угол 30° (до 12 раз). Комплект поставки включает 5 сменных режущих пластин RDET 1003 MOSN 8026.

Магнитный стружкосборщик Chipmag

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Электропитание
Электропитание 380 В ~50 Гц
Электродвигатель 1,1 / 1,5 кВт
Параметры инструмента
Максимальный диаметр рассверливания в стали 32 мм
Максимальный диаметр сверления в стали 28 мм
Максимальный диаметр торцевой фрезы 63 мм
Максимальный диаметр концевой фрезы 28 мм
Шпиндель
Число оборотов шпинделя 95 - 3200 об/мин
Количество скоростей 2 х 6
Конец шпинделя MK 4
Ход пиноли 120 мм
Поворот фрезерной головки ± 45°
Вылет оси шпинделя 258 мм
Координатный стол
Размер стола 800 х 240 мм
Размер Т-образных пазов 14 мм
Расстояние между пазами 80 мм
Количество пазов 3
Перемещения
Перемещение по оси X 560 мм
Перемещение по оси Y 230 мм
Перемещение по оси Z 350 мм
Габаритные размеры
Длина 1250 мм
Ширина 945 мм
Высота 1920 мм
Масса станка 480 кг
