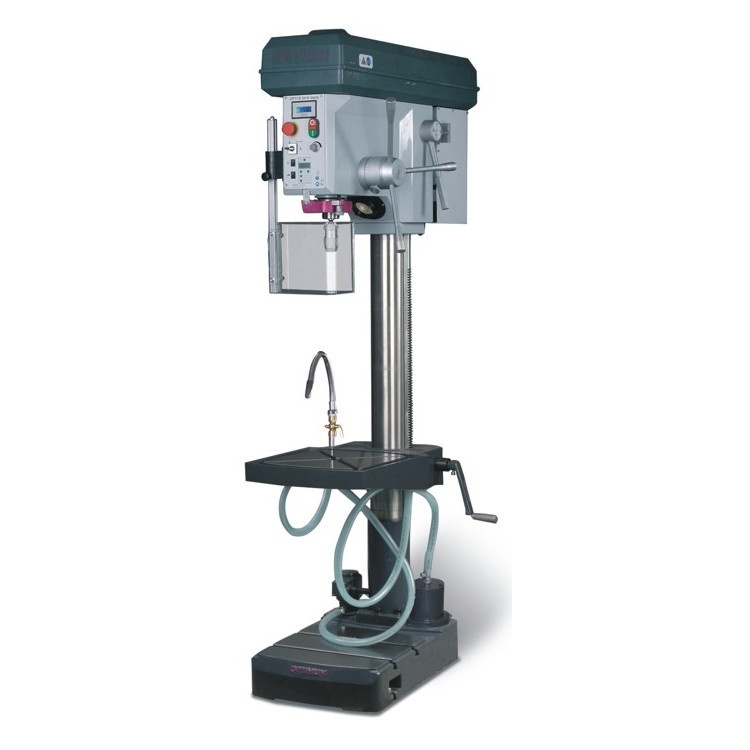

Вертикальный сверлильный станок B34H Vario

Производитель

OPTIMUM (Германия)

Контакты

Максим

+7 (995) 888-07-02

Детальное описание

Точный сверлильный станок с бесступенчатым регулированием оборотов шпинделя 40-5000 об/мин.

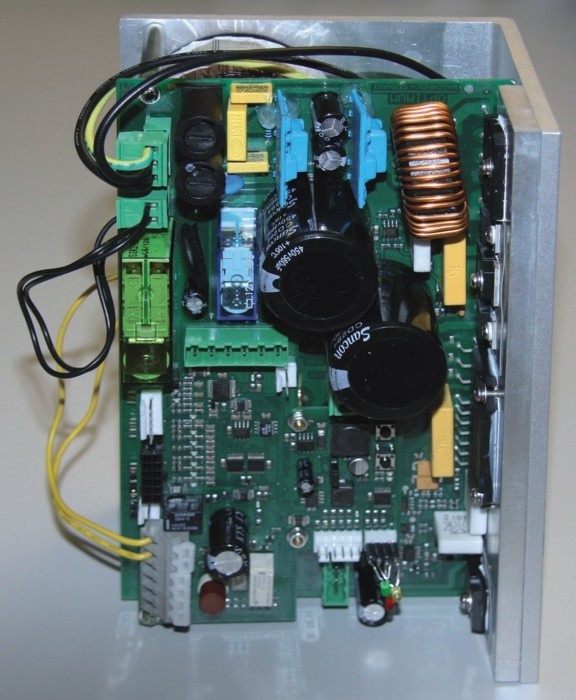

Плавное бесступенчатое электронное регулирование числа оборотов (Vario Speed).
Автоматический режим работы: двигатель станка запускается при начале хода пиноли и останавливается при ее возврате в исходное положение. При повторяющихся операциях сверления это позволяет не нажимать кнопки ВКЛ и ВЫКЛ.
Режим нарезания резьбы: двигатель станка запускается при начале хода пиноли, при срабатывании упора глубины подачи направление вращения меняется на противоположное.
Жесткая надежная конструкция.
Шпиндель установлен на высокоточные шарикоподшипники.
Высокая точность вращения шпинделя: радиальное биение менее 0,020 мм.
Высококачественный коллекторный безщеточный электродвигатель.
Управление оборотами с помощью потенциометра.
Высокий крутящий момент во всем диапазоне частот вращения шпинделя.
Быстрое натяжение и легкая фиксация клиноременной передачи.
Высококачественные зубчатые приводные ремни GATES исключают проскальзывание и потерю мощности.
Большой ход пиноли - 160 мм.
Толстостенная чугунная колонна.
Цифровая индикация оборотов шпинделя.
Цифровая индикация глубины сверления, цена деления 0,01 мм.
Правое / левое направление вращения шпинделя.
Регулируемый упор глубины сверления.
Длинная, эргономичная рукоятка подачи пиноли.

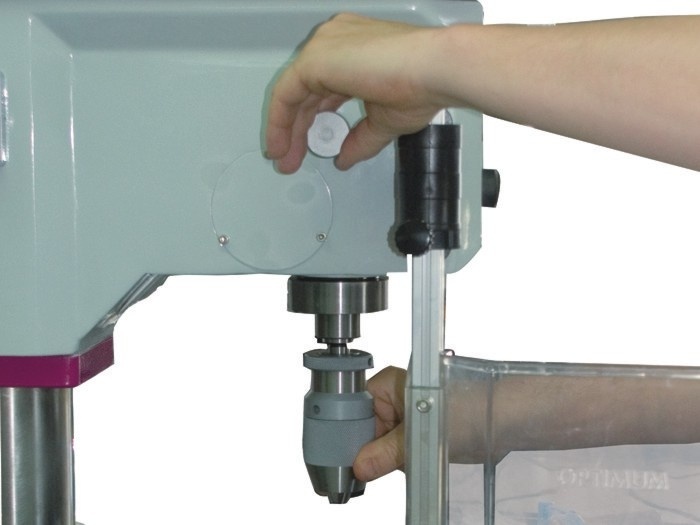

Легкая смена инструмента посредством встроенного выталкивателя.
Точный рабочий стол с диагональными Т-образными пазами.
Возможность вращения стола на 360° вокруг собственной оси.
Надежный зубчатый механизм перемещения стола, оснащенный двойным эксцентриковым зажимом.

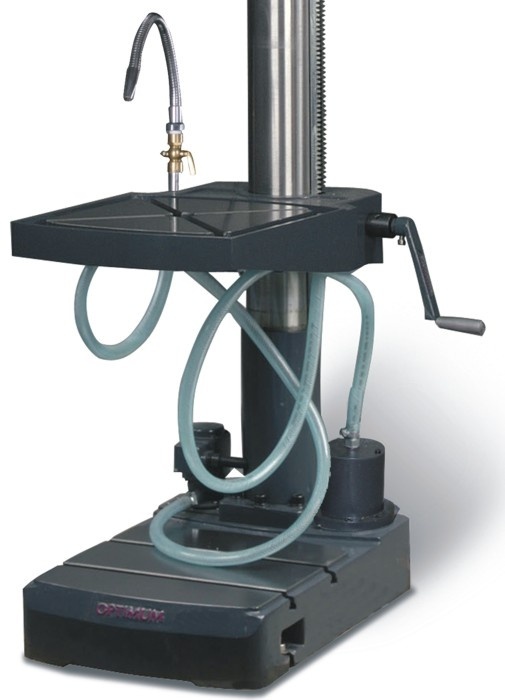

Система подачи СОЖ в зону резания.
Массивное точное основание повышенной жесткости с двумя Т-образными пазами шириной 12 мм для закрепления высоких заготовок без использования стола.
Надежный и производительный электродвигатель класса защиты IP54.

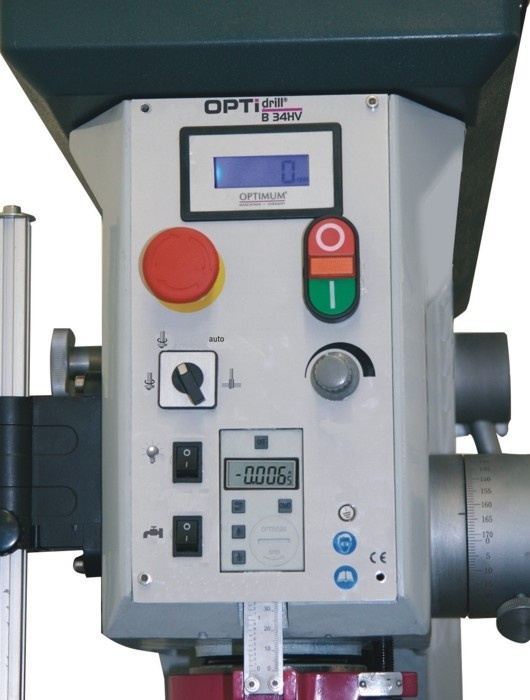

Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой.
Подвижный защитный экран большой площади с конечным выключателем.
Конечный выключатель кожуха ременной передачи.
Встроенный станочный светильник.
Высокоточный быстросменный патрон в комплекте.

Комплект поставки

Быстросменный сверлильный патрон (0-16 мм) В16.
Переходная оправка МК4-В16.
Зажимный сухарь для Т-образных пазов.
Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности

Станочные тиски BMS 200

Легкие тиски для небольших сверлильных станков. Точные направляющие губок, устойчивые к осевой нагрузке. Ходовой винт с накатанной трапецеидальной резьбой. Множество вариантов закрепления на сверлильном столе благодаря длинным пазам.

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. Зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт. Зажимные сухари для Т-образных пазов - 4 шт. Зажимные гайки - 6 шт. Удлиняющие гайки - 6 шт. Зажимные призмы - 6 шт. Зажимные блоки - 6 шт.

Набор сверл 1-13 мм с титановым покрытием 25 шт.

25 сверл диаметром от 1 до 13 мм. Сверла из инструментальной стали с покрытием из нитрида титана. Большое время стойкости. Высокая твердость. Малое время выполнения операции. Малый износ. Удобный металлический бокс.

Набор сверл Морзе 3 / 9 шт. / 14,5 - 30 мм

9 сверл диаметром 14.5 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 мм из быстрорежущей стали с коническим хвостовиком Морзе 3.

Переходная оправка МК 4 - МК 3

Сверлильный патрон 1-13 мм MK4, 1-16 мм MK4

Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе.. Биение закрепленного инструмента менее 0,050 мм.

Комплект оснастки THERMDRILL

Технику THERMDRILL можно применять для резьбовых соединений, паяных и сварных соединений, для посадочных мест вращающихся деталей, для накатывания резьбы, для разветвлений трубопроводов. Комплект включает: цанговый патрон ER25 / МК 2, 3 цанги ER25: 6 / 8 / 10 мм, цанговый и гаечный ключи, масло для смазки метчика, паста для смазки прошивки.

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Электропитание
Двигатель	2,2 кВт 220 В ~50 Гц
Диаметр сверления
Максимальный диаметр сверления в стали	34 мм
Максимальный диаметр продолжительного сверления в стали	26 мм
Конец шпинделя
Конец шпинделя	МК 4
Вылет оси шпинделя	285 мм
Перемещение пиноли	160 мм
Число оборотов
Частота вращения шпинделя	40 - 5000 об/мин
Количество скоростей	9
Сверлильный стол
Размер стола	420 х 400 мм
Размер Т-образных пазов	14 мм
Максимальное расстояние от шпинделя до стола	790 мм
Размер основания	390 х 390 мм
Максимальное расстояние от шпинделя до основания	1275 мм
Габаритные размеры
Диаметр колонны	ø 115 мм
Габаритные размеры	920 х 595 х 1930 мм
Масса станка	290 кг
