Детальное описание

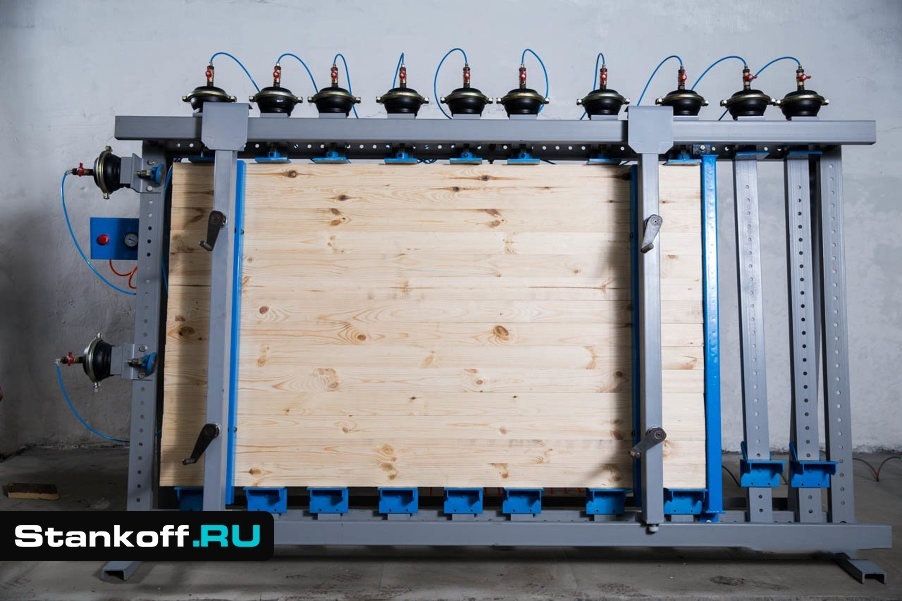

Предназначена для сборки столярных щитов и сборки на клею каркасных изделий длиной до 2 400мм и шириной до 1 200 мм. (дверных полотен, коробок, мебельных фасадов и т.д.)

Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т.д.

Отличительные особенности

  • Пневматическое прессование
  • Максимальный размер собираемого изделия: 2400x1200x100 мм
  • Возможно перемещение пресс-ваймы путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
  • Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

Конструктивные особенности


Возможности сборки нескольких изделий различной формы и размеров.

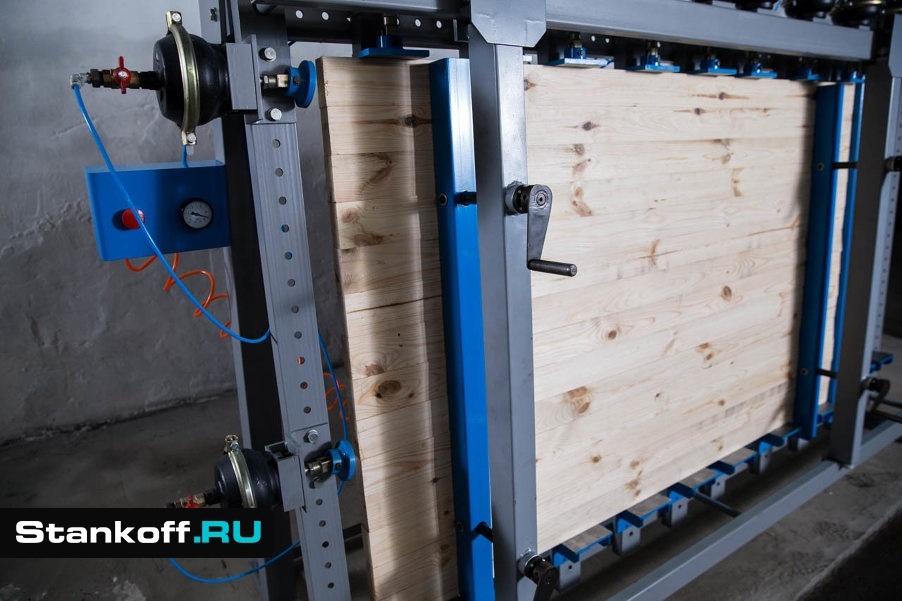

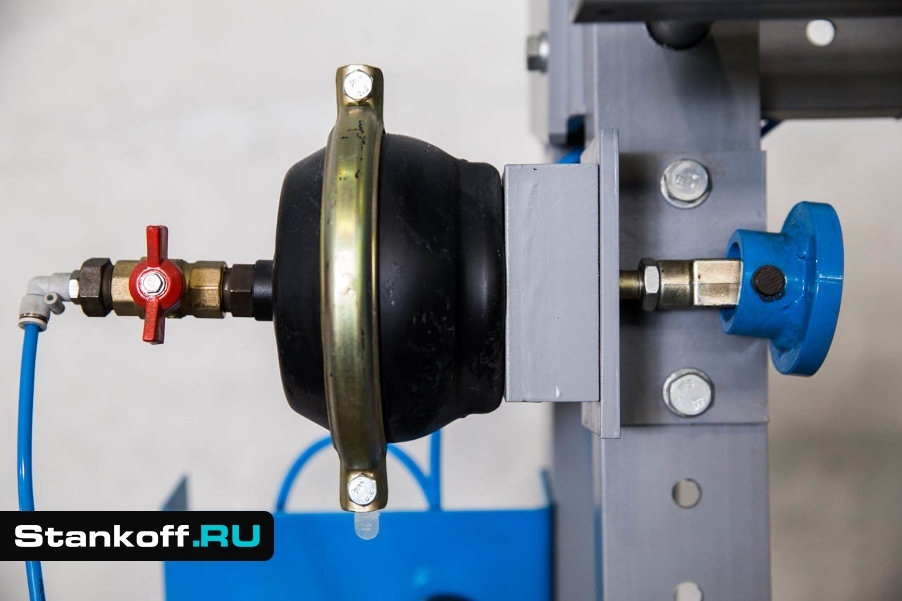

Наличие торцевых пневмоприжимов позволяет склеивать различные каркасные изделия(окна, рамочные конструкции)

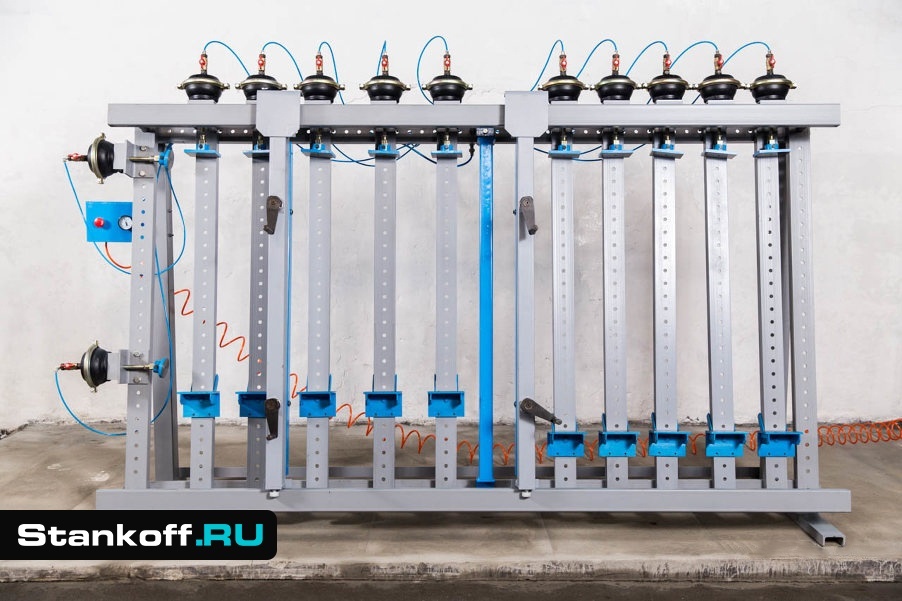

Частое расположение пневмоприжимов обеспечивает равномерное усилие по всей длине изделия.

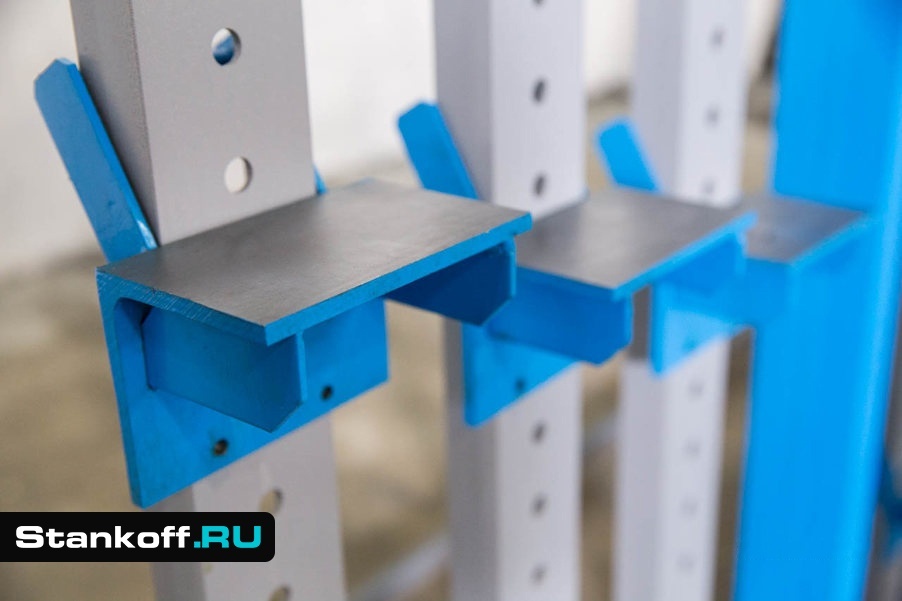

Нижние башмаки имеют возможность перемещения с шагом 10 см по всей высоте рабочей зоны, это позволяет быстро перенастраивать пресс под любой размер склеиваемого изделия.

ВП15-2400Б-2 (двухсторонняя) имеет две независимые рабочие зоны, позволяет работать на обеих сторонах ваймы одновременно или последовательно, что позволяет значительно повысить производительность.

Технические характеристики пресс-ваймы пневматической ВП15-2400Б
Размеры собираемых изделий, мм:
наибольшая длина
наибольшая ширина
толщина
2 400
1 200
15 ÷ 100
Рейка-упор по торцу, шт 1
Рейка-прижим по плоскости, шт 2
Количество пневмокамер, шт
в горизонтальной плоскости
в вертикальной плоскости
10
2
Время склеивания, в зависимости от клея, мин 1-15
Давление в системе, МПа 5 ÷ 10
Габаритные размеры, мм 2850х650х1750
Масса, кг 310
