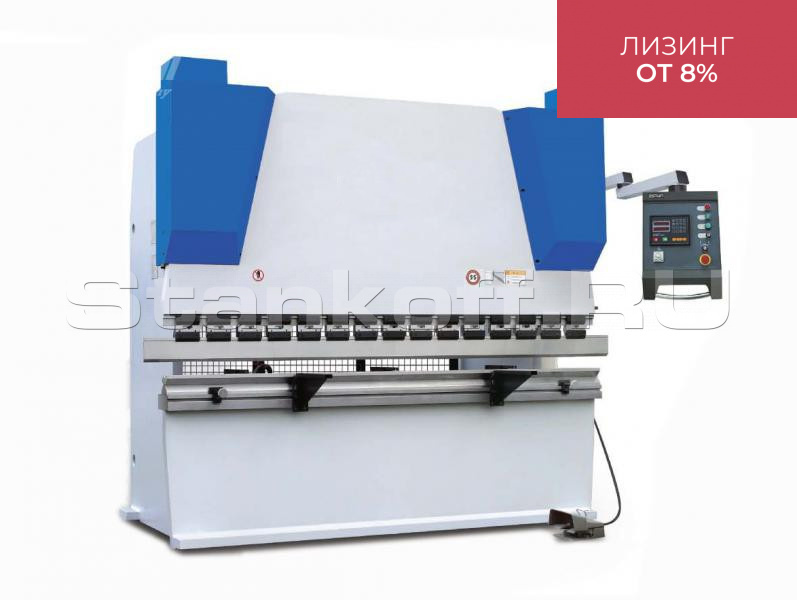

Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21


Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21 Гидравлический листогибочный пресс WC 67K 100/2500 с ЧПУ Estun 21
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Резка заготовок осуществляется на автоматической линии лазерного раскроя. Сварка производится на роботизированной линии. Далее рама станка подвергается термической обработке для исключения остаточных напряжений, придания большей жёсткости станины и сохранения правильной геометрии листогиба при эксплуатации под большими нагрузками. Затем станина целиком направляется на финишную механическую обработку на обрабатывающем центре, что обеспечивает высокую точность размеров готового станка.

Листогибочный пресс имеет синхронизацию осей Y1 Y2 через торсионый вал с муфтой. Есть регулировка хода заднего упора и гибочной балки, настройка положения пальцевых блоков упора и цифровое отображение на экране ЧПУ его расположения. Простая и надёжная система ЧПУ E21 имеет возможность задавать программы с последовательностью гибки. Управление ходом по осям Y и X контролируются от ЧПУ. Ось R (ход пальцевых блоков по вертикальной оси) – перемещается вручную. Возможна точная подстройка положения заднего упора. Станина сварена из конструкционной стали марки Q235 и включает в себя следующие основные элементы: боковые стойки, рабочий стол,верхняя балка, опоры.

Гидросистема

Гидросистема

Гидросистема производство Германия, отличается надёжностью и имеет малые размеры. Применено два режима работы: свободный (быстрый) и рабочий (медленный). Гидроцилиндр изготовлен из стали 45 с операциями закалки, отпуска, чистовой расточки, экструзии (прочность выше, чем у стали типа А3).

Синхронизация осей и компенсация отклонения пуансона
Синхронизация осей и компенсация отклонения пуансона

Синхронизация осей и компенсация отклонения пуансона

На листогибочном прессе для синхронизирования перемещения гидроцилиндров используется торсион с размыкаемой муфтой, обеспечивающей легкую корректировку параллельности верхней балки и рабочего стола. Верхний инструмент имеет механизм корректировки угла при отклонении с помощью специальных клиновидных вкладок.

Компенсация прогиба стола (пассивная система бомбирования)

Компенсация прогиба стола (пассивная система бомбирования)

У станка нижняя балка не цельно сваренная, как у многих других листогибов, а составляет специальную систему из элементов, которая обесценивает равномерное распределения нагрузки на балку. У станков с длиной гиба до 2500 мм описанное инженерное позволяет не применять устройств компенсации прогиба и при этом выполнять качественную гибку на всей длине.

Система ЧПУ ESTUN E21 имеет

Система ЧПУ ESTUN E21 имеет

Выбор единиц измерения дюйм/мм
Сохранение до 40 программ по 25 шагов в каждой
Точность перемещения по осям 0,1 мм
Ручной режим гибки
Диагностика ошибок

Задний упор
Задний упор

Задний упор

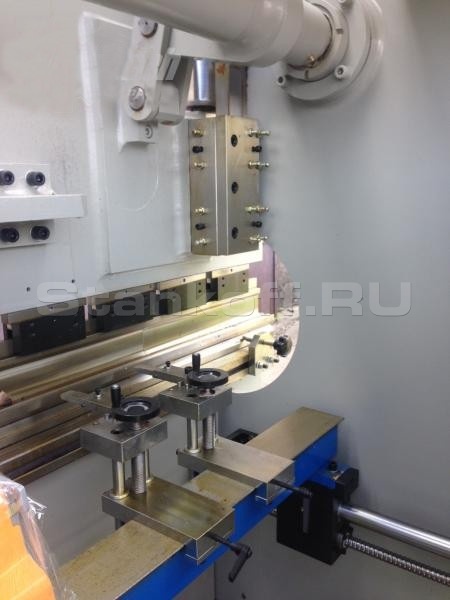

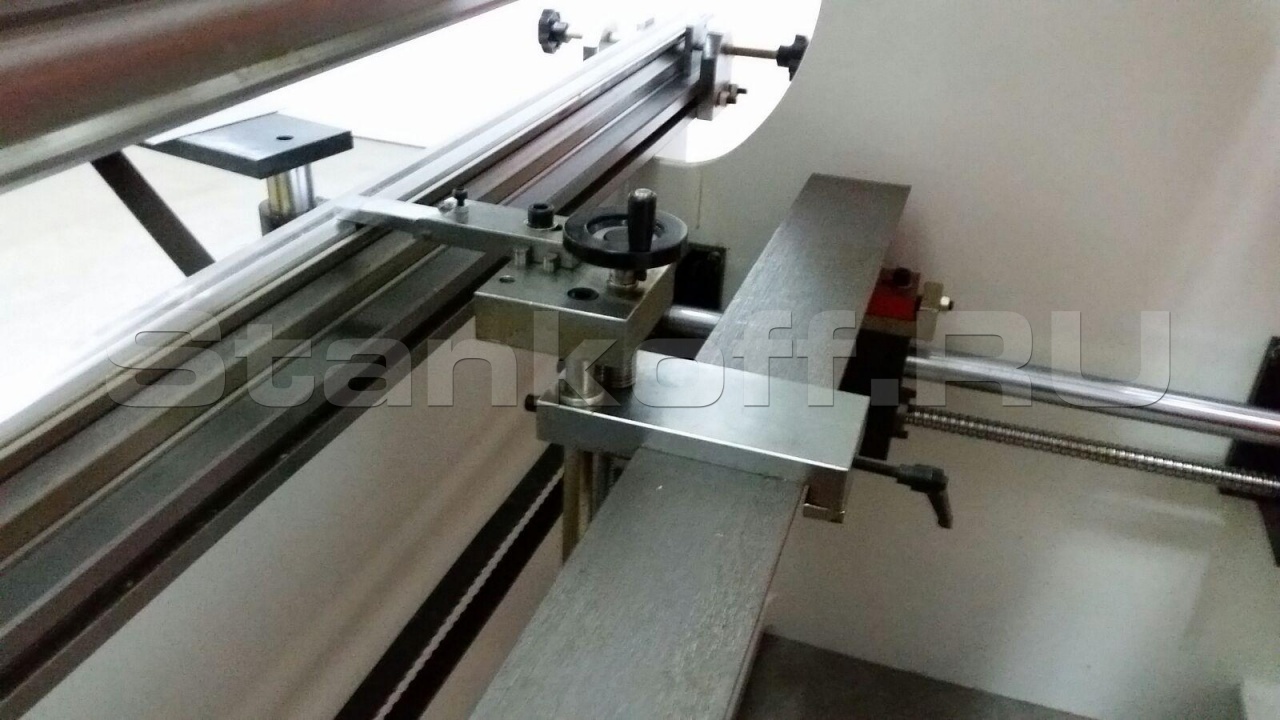

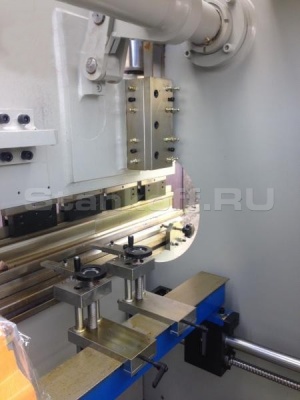

Привод заднего упора представляет собой асинхронный электродвигатель, перемещающий каретку заднего упора посредством ШВП по линейным направляющим, на каретке расположены регулируемые пальцевые блоки.

Защитные экраны
Защитные экраны

Защитные экраны

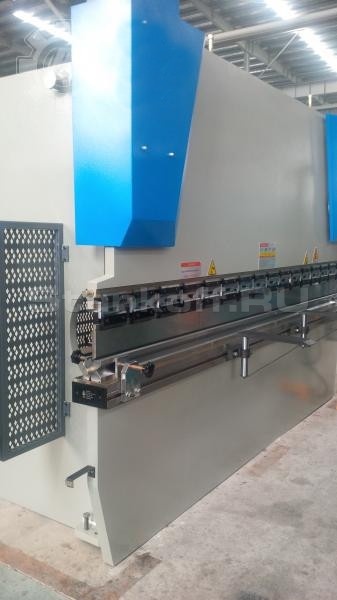

Листогиб имеет защитные экраны по периметру, при открытии которых питание автоматически выключается.

Устройство передней поддержки листов

Устройство передней поддержки листов

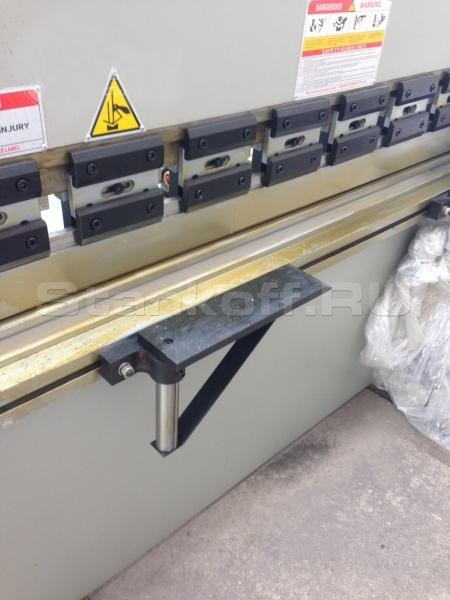

С передней части листогиба находятся подвижные каретки с горизонтальными опорами для листа.

Электрошкаф

Электрошкаф

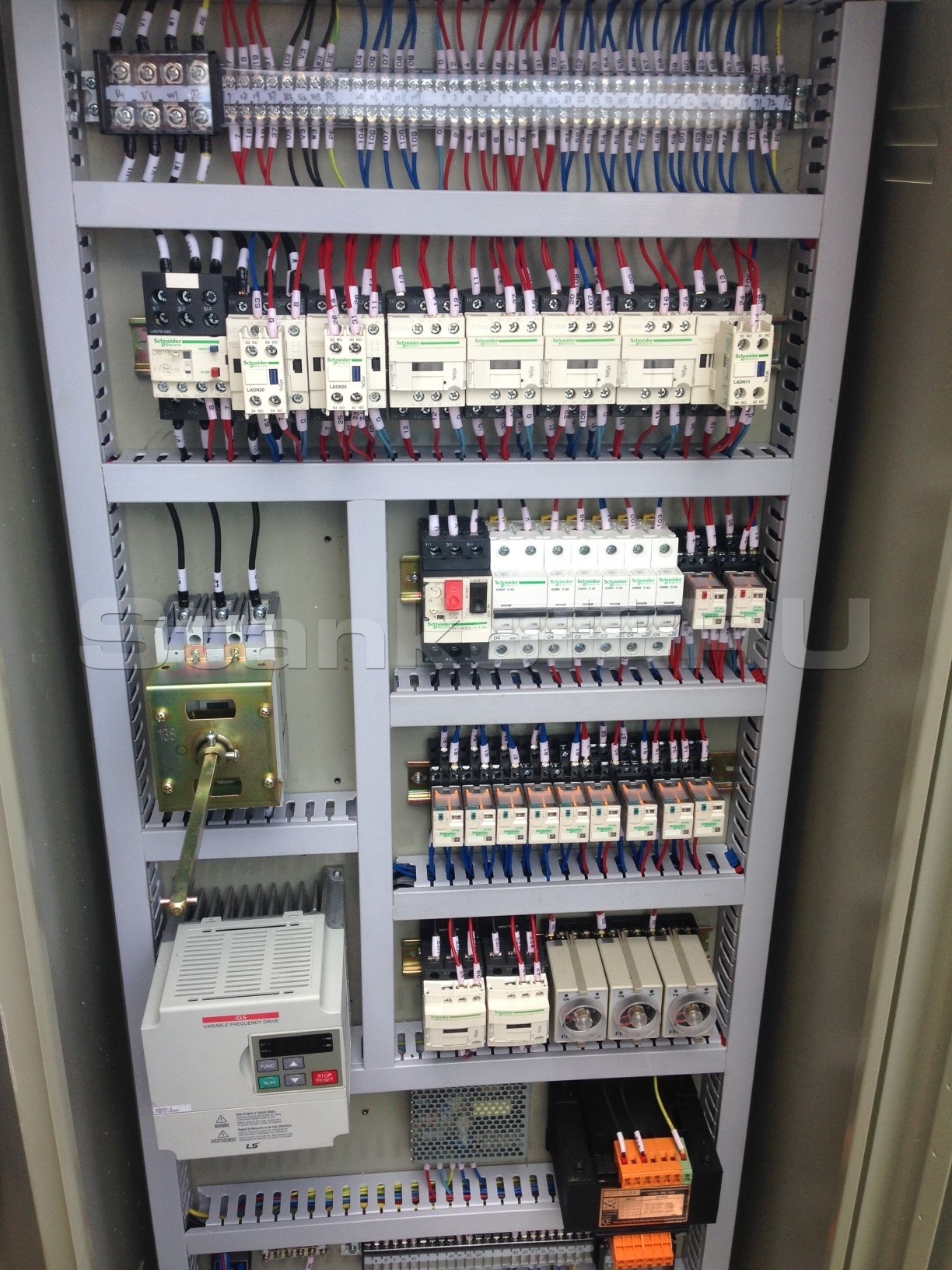

Электрошкаф имеет компактные размеры. В электросистеме используются проверенные компоненты фирмы Schneider (Франция).

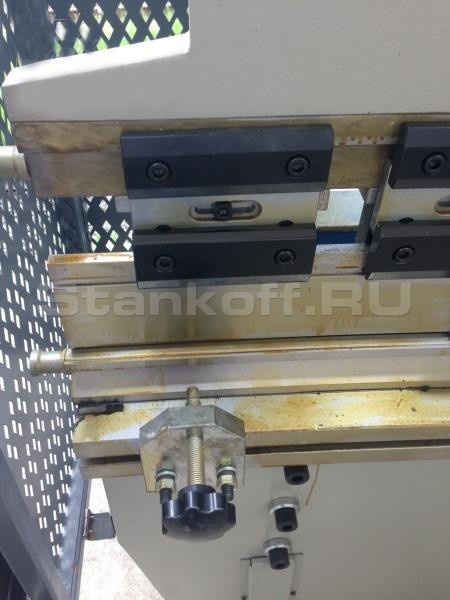

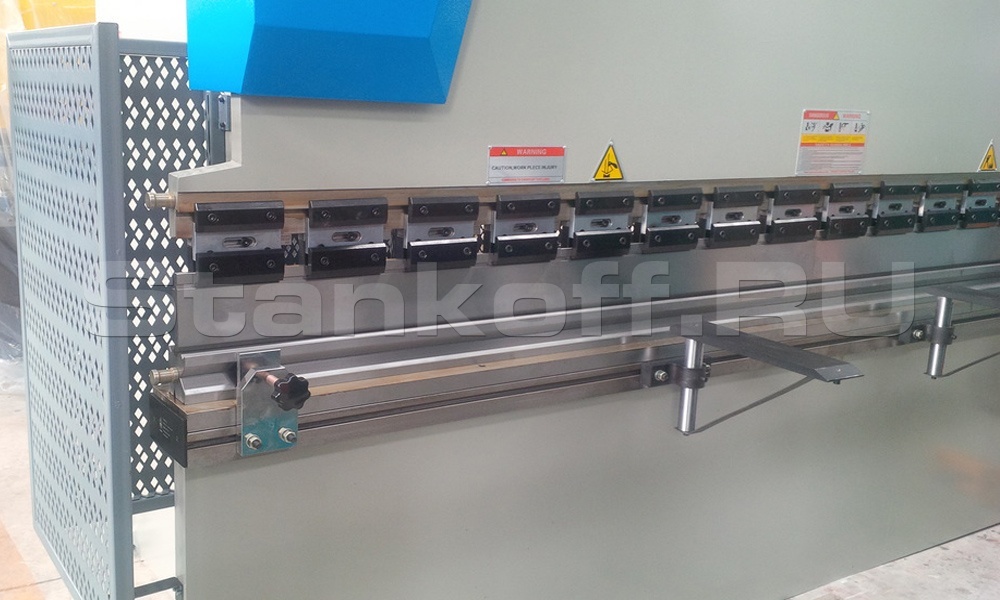

Система крепления инструмента AMADA-PROMECAM

Система крепления инструмента AMADA-PROMECAM

На листогибе используется универсальная система закрепления пуансонов – AMADA-PROMECAM, что обеспечивает, экономию времени и средств при замене гибочного инструмента. Механизм крепления матрицы обеспечивает возможность установки цельных матриц любой ширины и конфигурации, также возможна установка подложек матриц для использования инструмента и других производителей.

Получаемые профили

*некоторые профили возможны только при использовании дополнительного инструмента

*некоторые профили возможны только при использовании дополнительного инструмента

Макс. рабочая длина (мм.) 2500
Усилие (тонн) 100
Ход траверсы (мм) 120
Просвет (мм) 320
Задний упор (мм) 600
Сегментная балка Да
Глубина зева (мм.) 300
Требуемое напряжение (В) 380
Мощность (кВт.) 7.5
Тип привода Гидравлический
Масса (кг.) 6000
Габариты Д*Ш*В (мм) 2800x1600x2600
Страна-производитель КНР
