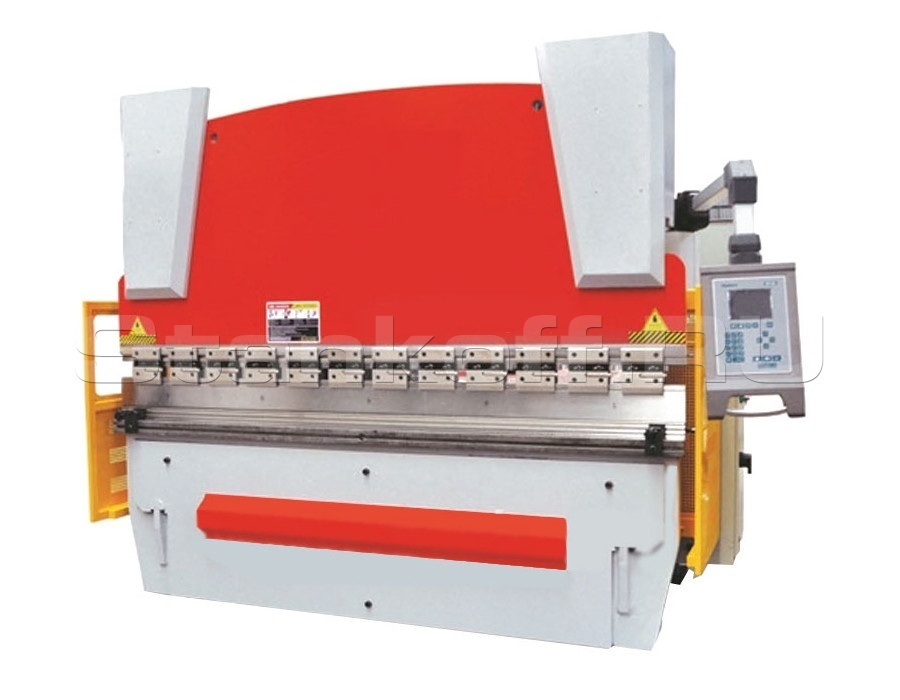

Гидравлический листогибочный пресс WE67K-160/2500

Листогибочные прессы известны своей точностью и надежностью: сегодня эти характеристики соединяются в высокие технологические параметры, такие как визуализация процесса гибки через программное обеспечение, системы измерения толщины и автоматизации на основе подбора необходимой системы ЧПУ. Критерии выбора моделей контроллеров NC/CNC зависит от реальных задач производства и необходимой производительности, что в свою очередь обуславливает наличие необходимых характеристик и возможностей станка и ЧПУ.

Пресса Stalex сочетают в себе точность, скорость, гибкость, прочность, надежность и передовые технологии гибки с максимальной производительностью в качественном соотношении цены и возможностей промышленного станка.

Гидравлический листогибочный пресс состоит из следующих элементов:

• гидравлических цилиндров, которые крепятся к боковым стойкам (оси Y1 Y2);
• нижней балки со столом и системой крепления матриц;
• верхней балки с системой крепления пуансонов, прикрепленных к штокам гидроцилиндров;
• системы задних упоров, обеспечивающих базирование заготовки и установленных с задней стороны нижней балки.

Штоки гидроцилиндров сообщают движение верхней балке в вертикальном направлении по осям Y1 Y2, от перемещения штоков левого и правого гидравлического цилиндров зависит качество перемещения верхней балки. Точность позиционирования по осям Y – наиболее важный параметр, поскольку от него формируется угол гиба.

Ось Y1 Y2 отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (путём пропорционального управления клапанами).

Ось Х – фронтальное перемещение заднего упора (вперёд-назад).

Ось R – вертикальное перемещение заднего упора (вверх-вниз).

Ось V – автоматизированная компенсация прогиба, обеспечивает постоянство угла по всей длине гиба, вовремя приложения усилия верхней балки по осям Y1 и Y2.

• Количество осей - до 5ти осей (Y1, Y2 и 3 вспомогательные оси) зависит от схемы станка.
• Монитор - 7" VGA /цветной дисплей TFT.
• Контроль движения по осям через ЧПУ.
• Дискретность измерения – 0,01 мкм.
• Дискретность отображения – 0,01 мкм.
• Габаритные размеры корпуса - 313x226x52 мм.
• Диапазон измеряемы длин - 0~9999.99 мм.
• Библиотека инструмента/материала/изделий; USB; встроенный интерфейс.
• Расширенные алгоритмы управления Y-осей.
• Подключение исполнительных механизмов через сервоприводы.
