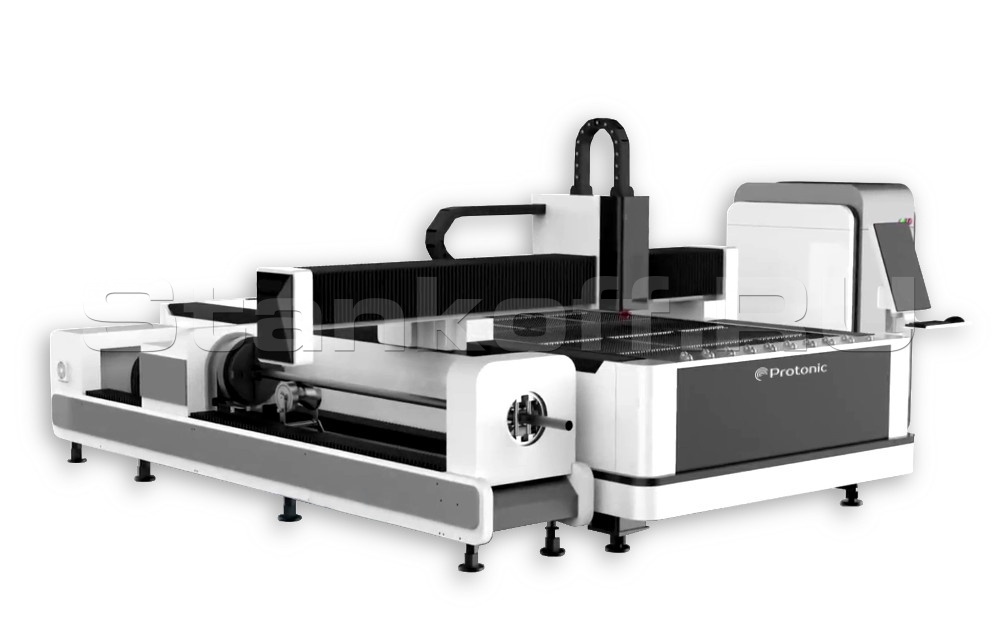

Оптоволоконный лазер с труборезным механизмом DualCut LNR3015/2000 Raycus

Контакты

Маргарита

+7 (995) 888-07-04

Реклама Рекомендуем предложения

Оптоволоконный лазер с труборезным механизмом LF3015CNR/2000 IPG Подробное описание и цена >>>

Оптоволоконный лазер с труборезным механизмом LF3015CNR/3000 IPG Подробное описание и цена >>>

Оптоволоконный лазер с труборезным механизмом LF3015CNR/3000 Raycus Подробное описание и цена >>>

Детальное описание

Современные станки лазерной резки с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Станки серии DualCut комплектуются лазерными источниками средней мощности и применяются для резки тонких металлических листов и труб.

Преимущества

Экономия пространства и финансовых затрат на 50% за счет объединения установки для раскроя листовых металлов и трубореза в одном станке.
Высокоэффективный оптический путь с низкими потерями, высокая скорость резки.
Высокая адаптивность, возможность резки неровных поверхностей за счет авто-фокусировки.
Узкий качественный рез, без термической деформации за счет малой зоны нагрева.
Чистая поверхность после резки, не требующая дальнейшей обработки.
Высокая точность резки, позволяет изготавливать прецизионные изделия без дальнейшей обработки.
Системы защиты и отказоустойчивости обеспечивают безотказную работу в 3 смены.
Каркасная конструкция, прошедшая через процедуру высокотемпературного отжига, обеспечивает точную работу без деформации.
Система автосмазки, а также системы пыле- и дымоудаления.
Профессиональное и легкое в использовании программное обеспечение для лазерной резки, которое может обработать все типы рисунков и кодов формата CAD, CorelDRAW, plt, AI,dxf и т.д.

Комплектация

Режущая головка	Raytools (Швейцария)
Зубчатые передачи «шестерня-рейка»	APEX (Тайвань), по осям X и Y
Высокоточные направляющие	X 25 мм; Y 35 мм Hiwin (Тайвань)
Сервопривод и привод	Yaskawa (Япония)
Редуктор	Motovario (Франция)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	Cypcut (Китай)
Водяное охлаждение - чиллер	Tongfei (Китай)
Электрические элементы	Schneider (Франция)
Пневматические элементы	SMC (Япония)
Стабилизатор напряжения и вытяжной вентилятор

Особенности конструкции

Безопасная конструкция

Рабочая область из нержавеющей стали 304 с высокими антикоррозийными свойствами. Она обладает отличными характеристиками. Сбалансированная аустенитная структура позволяет избежать повреждения поверхности от попадания высокотемпературных искр.

Режущая головка RAYTOOLS

1. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.
2. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

Зажим

Электрические зажимы труб на патронах могут центрироваться автоматически. Диапазон регулировки по диагонали 20-200 мм.

Автоматическая система поддержки трубы

Система поддержки трубы позволяет обрабатывать трубы большой длины без их деформации.

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

Экран в современном дизайне

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

Система передач и привод

Станок оснащен японским сервоприводом Yaskawa, тайваньской зубчатой рейкой APEX и французским редуктором Motovario. Точность повторного позиционирования составляет 0,03 мм, ускорение резки 1G. Срок службы более 10 лет.

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Комплект поставки

Лазерный источник Raycus (1 комп.);
Режущая головка Raytools (1 шт.);
Компьютер (1 комп.);
Пульт (1шт);
Чиллер Tongfei (1шт.);
Вентилятор для дымоудаления (1шт.);
Стабилизатор напряжения (1 шт.);
Акцептор WI-FI;
Расходные материалы: сопло - 3шт, защитное зеркало - 3шт, керамическое кольцо - 2шт.;
Комплект ЗИП.

Дополнительные опции

Лазерная головка с автофокусом	для автоматизированного выбора толщины резки.
Кабинетная защита	для источников излучения от 2 кВт.
Сменный стол	равный размеру основного рабочего стола.

Расходники

Наименование	Характеристики	Срок службы, часы	Кол-во, шт/год
Защитное стекло	Диаметр: 30 мм, толщина: 5 мм	300	7
Сопло	1; 1,5; 2; 2,5; 3 мм	1000	2
Керамическое кольцо	Стандартное	1000	2
Фокусирующая линза	Стандартное	2000-4000	1
Коллиматорная линза	Стандартное	2000-4000	1

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Материал / Газ	Толщина, мм	Скорость, м/мин
Углеродистая сталь (Кислород)	1	8	9	10	22	26	34	38	42
	2	4	5	6,2	6,8	7,2	7,5	7,8	8,2
	3	2,6	2,8	3	3,6	4	4,4	5	5,5
	4	1,6	1,8	2,2	2,8	3,2	3,8	4,4	5
	5	1	1,4	1,8	2,4	2,8	3,2	3,4	3,6
	6		1	1,6	2	2,4	2,8	3,2	3,4
	8		0,8	1,2	1,4	1,6	2,2	2,6	3
	10			0,8	1	1,2	1,6	2	2,4
	12				0,8	1	1,4	1,8	2
	14				0,6	0,7	1	1,2	1,3
	16					0,6	0,8	1	1,1
	18						0,7	0,9	1
	20						0,6	0,8	0,9
	22						0,5	0,7	0,8
	24							0,4	0,6
	26								0,4
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Нержавеющая сталь (Азот)	1	12,4	18,5	23,8	26,4	30	34	38	41,4
	2	4,7	5,1	10,8	11,9	12,7	15,4	24,4	28,6
	3	0,7	1,2	2,3	4,1	6,1	8,6	12,8	15,8
	4		0,8	1,3	2,2	4,2	5,5	7,4	9,4
	5			0,7	1,2	2	4,3	5,1	6
	6				1	1,8	3,1	3,8	4,7
	8					0,9	2	2,4	3,3
	10						0,8	1,1	1,3
	12						0,5	0,7	1,1
	14							0,6	0,8
	16								0,6
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Алюминий (Азот)	1	5,2	6,4	8,4	16	22	34	38	42
	2		2,2	3,4	6,6	8,4	15	21	25,5
	3			1,4	3,8	5,5	7,6	11,5	14,6
	4				1,4	2,6	4	5,2	5,8
	5					1,7	3,3	4,4	4,9
	6					0,9	2,1	3,4	4,1
	8						0,9	1,3	2
	10						0,6	1,1	1,7
	12							0,5	0,8
	14							0,4	0,6
	16								0,5
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Медь (Азот)	1	5,2	6	8	12	14	22	26	32
	2		1,8	3,2	4	6	8	10	12
	3			1	2,2	3,4	5,2	6	6,4
	4				1,4	1,8	4	4,8	5,4
	5					1,2	1,8	2,6	3,2
	6					0,6	1,4	1,8	2,2
	8						0,6	0,9	1,2
	10							0,4	0,6
	12								0,4

Области применения

Машиностроение и кораблестроение
Производство электрооборудования
Производство торгового и пищевого оборудования
Рекламно-сувенирное производство
Аэрокосмическое производство

Получаемые изделия

Технические характеристики оптоволоконного лазера DualCut LNR3015/2000 Raycus
Мощность лазера	2000 Вт
Лазерный источник	Raycus
Длина волны	1060 Нм
Обрабатываемая площадь (X,Y,Z), мм	3000x1500x120
Наружный диаметр труб, мм	20-200
Макс. скорость холостого хода	80 м/мин
Ускорение	1G
Точность позиционирования (X,Y,Z)	0,03 мм
Привод портала	двусторонний
Питание	380В 50Гц/60Гц 60A
Мощность сервоприводов	ось X - 850Вт, ось Y - 2х850Вт, ось Z - 400Вт
Вес станка	3000 кг

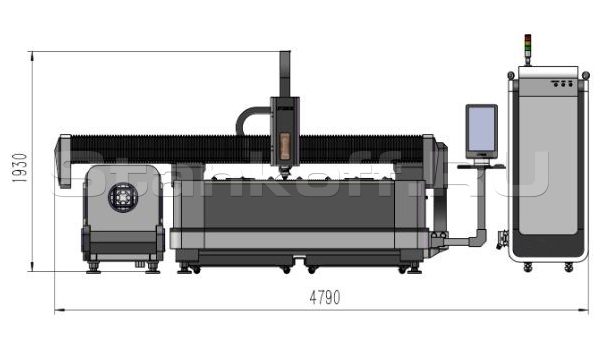

Габариты	5300×4790×1950 мм
