Детальное описание

Ручная термоупаковочная машина ТМ-7Р разработана для групповой и штучной упаковки в термоусадочную полиэтиленовую пленку длинномерной продукции, такой как доска, брус, вагонка и др.

По спектру обслуживаемой продукции машина практически универсальна. Это могут быть блоки утеплителя, рулоны, продукция деревообрабатывающей промышленности, длинные короба с разнообразным содержимым и пр. Размер упаковываемой продукции может достигать 3500 х 450 х 360 мм. Герметичность пленочной оболочки гарантирует хорошую сохранность продукции во время транспортировки и хранения. Такая оболочка не размокает, придает продукции товарный вид и защищает от мелких механических повреждений. При необходимости ее легко можно удалить. Отличительную особенность данной модели представляет форма и длина термотоннеля. Процесс термоусадки осуществляется при помещении продукции, обернутой в пленку на подающий рольганг. С него продукция подается в термотоннель, а оттуда на приемный рольганг, оснащенный вентилятором. Аппарат достаточно прост в эксплуатации и обслуживании и удобен как оператору, так и владельцу.

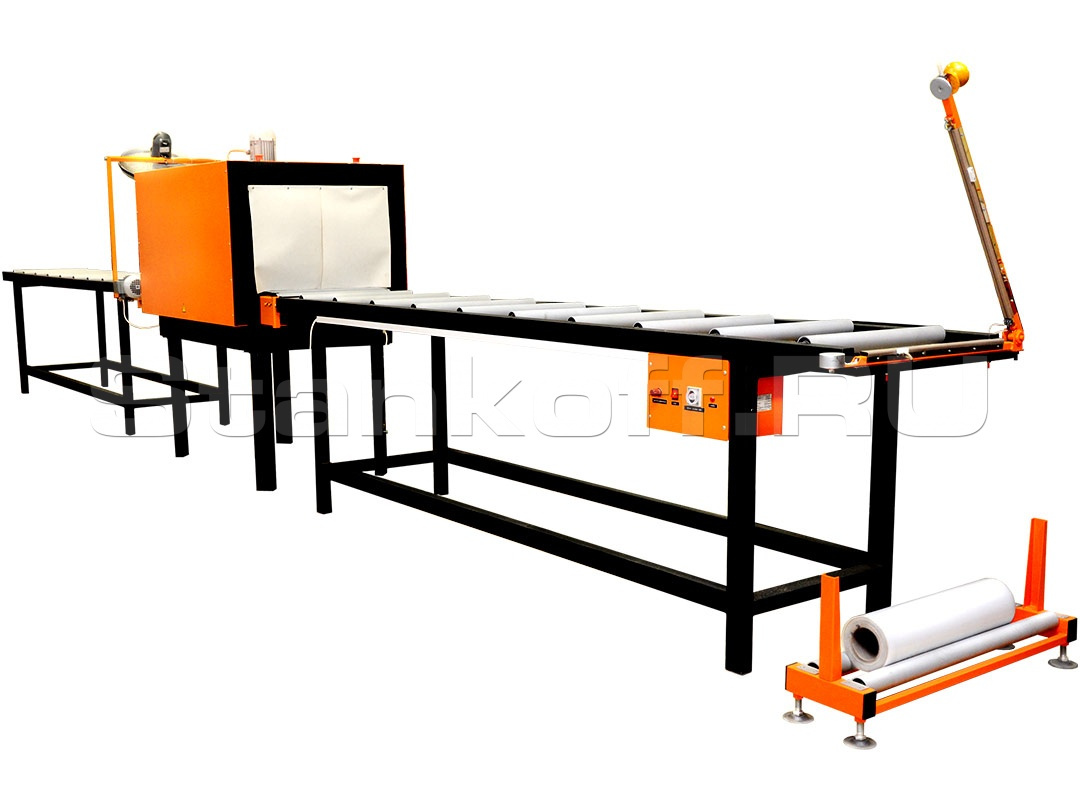

Комплект ТМ-7Р

  1. Напольный рулонодержатель ТМ-7Р
  2. Подающий рольганг 3м (шаг валов по осям 150мм, Ǿ50)
  3. Ручной (механический) термонож импульсного нагрева, длина режущей части 540мм
  4. Термотоннель ТМ-1Р
  5. Приемный рольганг 3м с системой охлаждения готовой продукции
  6. Точечный запайщик пленки

Последовательность работы


Из полотна термоусадочной пленки оператор вручную с помощью термоножа формирует полурукав, далее протягивает пленку на подающий рольганг, сверху выкладывает продукцию.

Вручную оборачивает продукцию пленкой.

Опускает термонож на торцевой части продукции (происходит сварка и обрезка пленки), при необходимости по всей длине продукции, пленка запаивается в нескольких местах точечным запайщиком.

Далее вручную продвигает продукцию на конвейер. В термотоннеле упаковка движется по конвейеру и происходит усадка пленки.

Из термотоннеля продукция выходит на приемный рольганг для охлаждения упаковки, снимается оператором.

Общие характеристики ТМ-7Р
Производительность линии (уп/час), не более 60
Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм) 8000 х 870 х 1800
Вес аппарата (кг) 400
Климатическое исполнение по ГОСТ 15.150-69 УХЛ-4
Характеристики термокамеры
Исполнение модуль
Габаритные размеры в рабочем положении (длина х ширина х высота), (мм) 1800 х 870 х 1730
Максимальная потребляемая мощность (Квт) 12,2
Напряжение питания (В/Гц) 380/50
Диапазон регулировки температуры в камере (ºС) 20-220
Характеристика ТЭНов (шт х кВт) 6 х 2
Количество зон обдува , шт 1
Размеры конвейера (длина х ширина), (мм) 1800 х 550
Скорость движения конвейера (м/мин) 4
Тип звена конвейерной ленты пластина
Рабочая нагрузка на конвейер (кг/м2), не более 50
Длина камеры (мм) 1200
Габариты проходного отверстия камеры, мм: (ширина х высота) 600 х 400
Характеристики термоножа ТМ-7Р
Исполнение модуль
Габаритные размеры (длина х ширина х высота) без пленки (мм) 3000 х 700 х 1000
Режим нагрева ножа импульсный
Ширина термоусадочной плнки, мм 520
Потребляемая мощность в момент включения (кВт) 0,8
Характеристики приемного рольганга
Размеры приемного рольганга (длина х ширина х высота), (мм) 3000 х 600 х 900
Количество вентиляторов , шт. 1
Характеристики термоусадочной пленки
Тип термоусадочной пленки полиэтилен (ПЭ)
Тип намотки пленки полотно
