Детальное описание

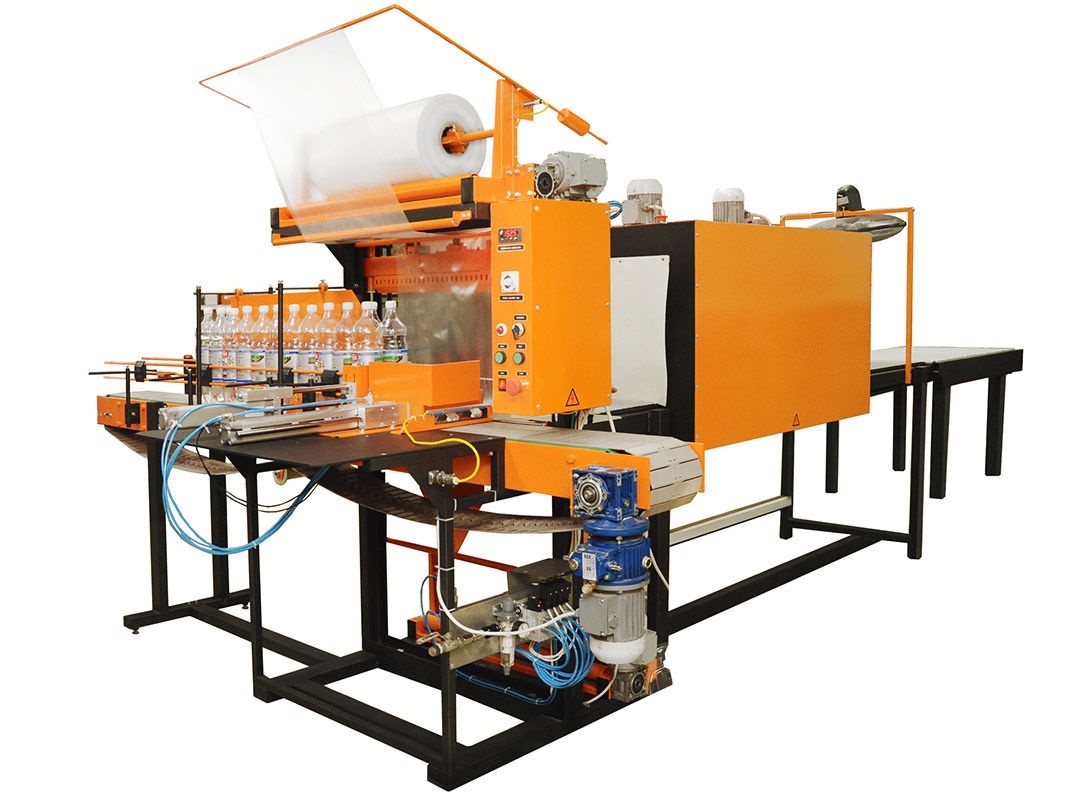

Термоупаковочная линия ТМ-1 "А" предназначена для автоматической групповой упаковки в термоусадочную полиэтиленовую пленку пищевой, косметической или иной продукции в стеклянной, металлической, бумажной или пластиковой таре: банок, бутылок, канистр, коробов, пакетов и т.п.

Размер упаковываемой продукции может достигать 350 х 450 х 360 мм. Работа упаковочной линии достаточно деликатна для упаковки хрупких товаров, таких как сувениры или яйца. Термоусадочная пленка довольно прочна и не размокает в отличие от бумаги и картина, при этом она совершенно прозрачна и в отличие от той же упаковки в коробки позволяет видеть товар. Некоторые товары при плотном обтягивании уменьшаются в размерах, что позволяет снизить стоимость их транспортировки. В тоже время линия имеет высокую производительность работы, за час она производит до 600 производственных циклов и, таким образом, способна заменить собой менее производительные аналоги. Работа машины полностью автоматизирована и осуществляется всегда одинаково быстро и качественно, вне зависимости от влияния человеческих факторов.

Состав линии

  • ТМ-1 "А" термонож автоматический с группиратором(подающий к группиратору накопительный транспортер, пневмотолкатели);
  • ТМ-1 "А" термотоннель;
  • ТМ-1 "А" приемный рольганг.

Этапы работы линии. Упаковка в полиэтилен

Подготовка


На группирующий транспортер подается в один ряд продукция, она заполняет питающий конвейер и датчики дают команду на упаковку.

Автоматическая подача на оборачивание продукта


Толкатель продвигает продукцию с подготовительного стола через полотно термоусадочной пленки на упаковочный стол один ряд группы.

Прижим фиксирует продукцию на упаковочном столе.
Толкатель уходит в исходное положение.
Рабочая и ответная часть термоножа производят оборачивание продукции, обрезку и сварку термоусадочной пленки после проталкивания второго ряда группы.

Получение готовой упаковки


Следующая единица продукции продвигает предыдущую с упаковочного стола на конвейер термотоннеля.

В термотоннеле продукция движется по конвейеру и происходит усадка пленки.

Из термотоннеля готовая упаковка поступает на приемный рольганг с охлаждающим вентилятором, остывает, снимается оператором.

Общие характеристики ТМ-1 А
Производительность линии (уп/час), не более 600
Размеры машины в сборе (длина х ширина х высота), без учета пленки (мм) 4980 х 2800 х 2000
Вес аппарата (кг) 600
Климатическое исполнение по ГОСТ 15.150-69 УХЛ-4
Тип блока управления термокамеры/термонож раздельный
Характеристики термокамеры ТМ-1 А
Исполнение модуль
Габаритные размеры в рабочем положении (длина х ширина х высота), (мм) 2520 х 980 х 1730
Вес устройства (кг) нетто 200
Максимальная потребляемая мощность (Квт) 24,4
Напряжение питания (В/Гц) 380/50
Диапазон регулировки температуры в камере (ºС) 20-220
Характеристика ТЭНов (шт х кВт) 12 х 2
Размеры конвейера (длина х ширина), (мм) 2500 х 540
Скорость движения конвейера (м/мин) 4
Тип звена конвейерной ленты пластина
Рабочая нагрузка на конвейер (кг/м2), не более 50
Длина камеры (мм) 1200
Габариты проходного отверстия камеры (ширина х высота), (мм) 600 х 400
Максимальные габариты условной упаковки (мм) 350 х 450 х 360
Характеристики термоножа ТМ-1 А
Исполнение модуль
Габаритные размеры (длина х ширина х высота) без пленки (мм) 2820 х 1540 х 2000
Вес устройства (кг) нетто 350
Длина подающего стола (мм) 550
Ширина подающего стола (мм) 860
Ширина группирующего конвейера (мм) 300
Длина рабочей части термоножа (мм) 610
Максимальная ширина пленки (мм) 550
Давление воздуха в магистрали, Мпа (кг/см2) 0,4-0,6 (4-6)
Тип сварки постоянный
Количество нагревательных элементов (обрезка, сварка пленки) 1
Потребляемая мощность в момент включения (кВт) постоянный нагрев
Характеристики приемного рольганга
Размеры приемного рольганга (длина х ширина х высота) (мм) 1180 х 665 х 930
Вес (кг) 50
Характеристики термоусадочной пленки
Тип термоусадочной пленки полиэтилен (ПЭ)
Тип намотки пленки полотно
