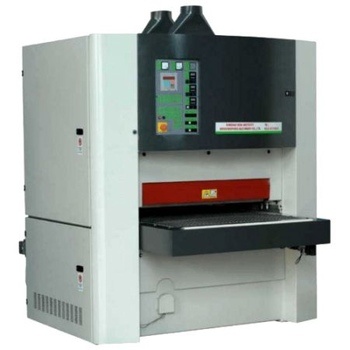

Калибровально-шлифовальный станок SR-RP 1000B


Калибровально-шлифовальный станок SR-RP 1000B
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок.

Шлифовальные станки оснащены двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Станки отличаются производительностью и надежностью.

Область применения

Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах.

В базовой комплектации

  1. Обработка заготовки производится в два этапа, двумя шлифовальными узлами.
  2. Автоматический обдув шлифовальной ленты на втором узле.
  3. Автоматическое центрирование подающей ленты.
  4. Позиционирование рабочего стола.
  5. Фотоэлементы для контроля осцилляции абразивной ленты.

Схема обработки

схема обработки

Шлифовальные головки

шлифовальные головки

Конструктивные особенности

цифровая индикация положения рабочего стола

Цифровая индикация положения рабочего стола

С помощью кнопок на панели управления задается требуемая величина подъема рабочего стола. Левая кнопка увеличивает, а правая – уменьшает число, отражающее величину подъема.

регулировка натяжения шлифовальной ленты

Регулировка натяжения шлифовальной ленты

Осуществляется с помощью пневмоцилиндра с управлением от рукоятки. Регулировка натяжения шлифовальной ленты на каждом шлифовальном агрегате, с контролем по манометрам и индикацией величины натяжения на дисплее, обеспечивает надежное крепление ленты и исключает ее излишнее натяжение. В случае превышения допустимого значения натяжения ленты происходит автоматическая остановка станка.

обдув шлифовальной ленты

Обдув шлифовальной ленты

Стационарное устройство автоматического обдува шлифовальной ленты на втором узле (RР) очищает ее от спрессованной мелкой пыли. Это обеспечивает чистоту обработки и охлаждение ленты, увеличивает срок службы ленты.

прижимные ролики

Прижимные ролики

Предназначены для прижима заготовки к конвейерной ленте стола. Обеспечивают более точное позиционирование заготовки и препятствуют ее вылету из рабочей зоны, что гарантирует дополнительную безопасность работы оператора.

Эффективная система безопасности

Система безопасности соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора.

Автоматическое позиционирование рабочего стола (опция)

При помещении заготовки на рабочий стол, осуществляется его автоматическая регулировка по высоте на основании введенной толщины получаемой заготовки.

Автоматический обдув ленты на первом узле (опция)

Дополнительное стационарное устройство обдува ленты на первом узле также позволяет очищать шлифовальную ленту во время работы. Это продлевает срок службы ленты и улучшает качество обработки.

сенсорный plc-дисплей

Сенсорный PLC-дисплей (опция)

Сенсорный дисплей более удобен в обращении и наглядно демонстрирует задаваемые технические параметры обработки. С его помощью можно сканировать неисправности в работе станка, т.е. при остановке станка можно увидеть на экране ее причину и своевременно принять необходимые меры. Установка PLC-дисплея подразумевает опцию отскока шлифовального утюжка для избежания заваливания кромок на торцах. При соприкосновении с кромкой заготовки на входе и выходе, шлифовальный вал и утюжок опускается и поднимается соответственно.

Вакуумный стол (опция)

Предотвращает проскальзывание заготовки при обработке тонких и гибких материалов (шпон, фанера), коротких заготовок длиной меньше расстояния между соседними прижимными роликами, а также лакированных заготовок.
Установка данной опции существенно расширяет технологические возможности станка.

Технические характеристики калибровально-шлифовального станка SR-RP 1000B
Рабочая ширина, мм 1000
Толщина обрабатываемой заготовки (/макс./ мин.), мм 2 / 160
Минимальная длина заготовки, мм 470
Размеры абразивной ленты, мм 1030х2200
Диаметр шлифовального ролика /жесткость (1-й шлифовальный узел), мм/Шор 175 /90
Диаметр шлифовального ролика /жесткость, (2-й шлифовальный узел), мм /Шор 160 /50
Мощность электродвигателя 1-го шлифовального узла, кВт 15
Мощность электродвигателя 2-го шлифовального узла, кВт 11
Мощность электродвигателя подачи, кВт 1,5
Мощность электродвигателя подъема, кВт 0,37
Общая мощность, кВт 27,87
Рабочее давление воздуха в пневмосистеме, бар 6
Расход воздуха в пневмосистеме, м3/час 7350
Производительность системы аспирации, м3/час 7000
Габариты, мм 1720x2150x2080
Масса, кг 2400
