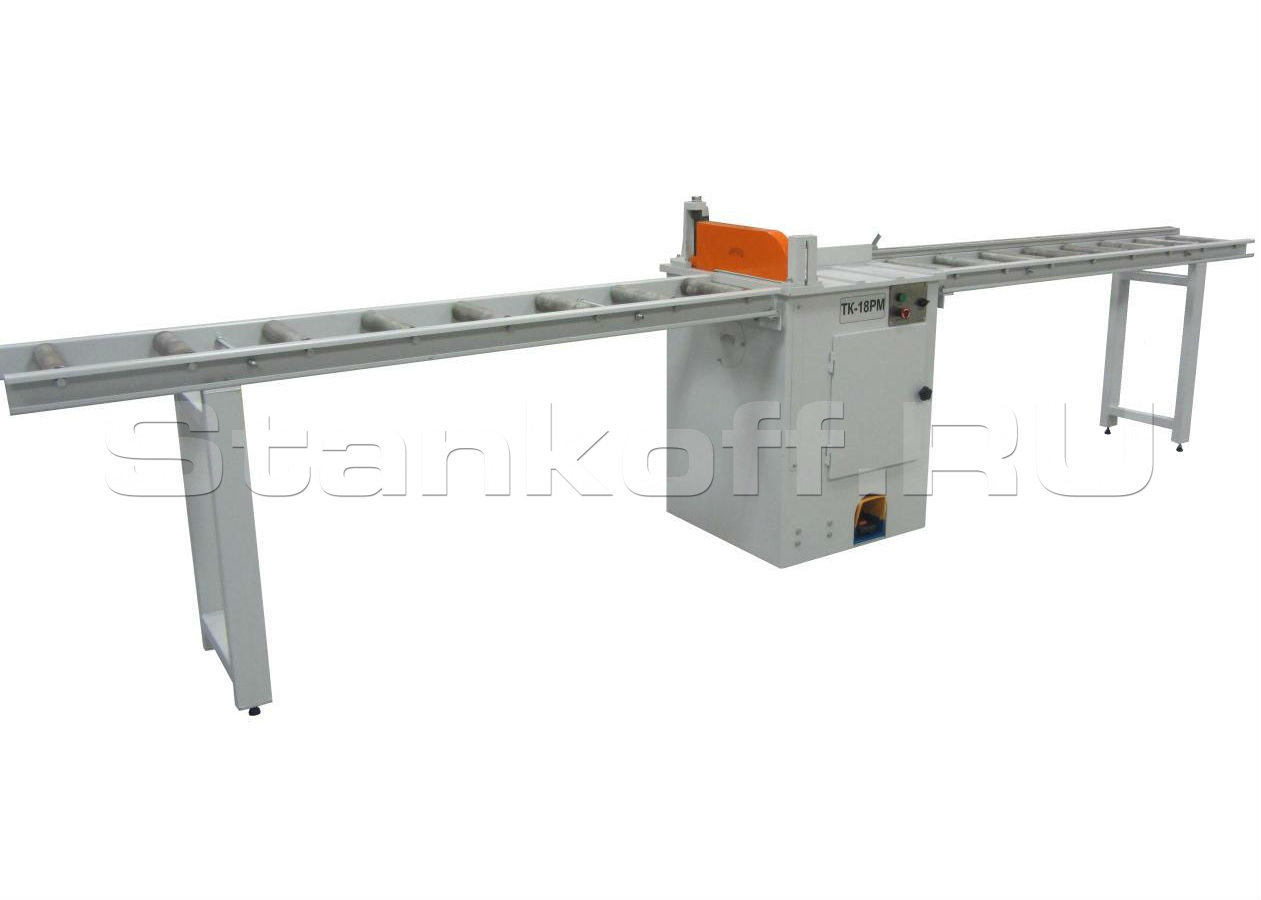

Торцовочный станок ТК-18РМ


Торцовочный станок ТК-18РМ
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Станок предназначен для торцовки заготовок в размер, а также для выборки дефектных мест перед линиями сращивания.

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.

Безопасность оператора за счет автоматического прижима материала верхним кожухом. Конструкция прижима исключает образование сколов на поверхности заготовки.

Получаемые изделия


Торцевание заготовок


Торцевание готовой продукции

Схема обработки

Особенности


Корпус станка

Корпус станка

Рабочий стол из фрезерованного стального листа 30 мм, все агрегаты крепятся к нему, исключена вибрация. Корпус из стального листа 4 мм.

Пульт управления

Пульт управления

Кнопка включения;
Кнопка выключения;
Переключатель стравливания воздуха.

Педаль привода

Педаль привода

Управление пневмоцилиндром.

Пневмоцилиндр

Пневмоцилиндр

Одновременное управление прижимом и выводом пилы. Производитель - CAMOZZI (Италия).

Прижим

Прижим

Надежную фиксацию заготовки обеспечивает прижим. Срабатывает до выхода пилы, которая прячется внутри прижима. Обеспечивается безопасная работа оператора.

Блок подготовки воздуха

Блок подготовки воздуха

Необходим для подачи масла в пневмоцилиндр, смазывается шток, прокладки. Ресурс работы цилиндра увеличивается.

Смена инструмента

Смена инструмента

Предусмотрен стопор вала для замены пильных дисков.

Приставные рольганги

Приставные рольганги

Комплект поставки включает в себя приставные рольганги с правой и левой стороны по 2000 мм. По 8 вальцов, в каждом встроены подшипники, а не втулки.

Установка и регулировка рольгангов

Установка и регулировка рольгангов

Специальные кронштейны с регулируемыми отверстиями позволяют выставить рольганги соосно верхней и боковой поверхности. Регулируемые ножки дают возможность вывести в горизонт общую плоскость станка.

Измерительные элементы

Измерительные элементы

В боковом упоре встроенная металлическая линейка, два подвижных флажковых упора.

(ОПЦИОНАЛЬНО неограниченное кол-во упоров).

Малый упор

Малый упор

В комплект поставки входит регулируемый упор для коротких заготовок. При его демонтаже, ширина пропила увеличивается до 300 мм.

Чистота

Чистота

Предусмотрен выход под аспирацию, отвод опилок из зоны резания и моторного отсека благодаря закрытому контуру.

Инструмент (опция)

Инструмент (опция)

Рекомендуется укомплектовать станок пильным диском с твердосплавными напайками, специальный для торцевого пиления.

А также компрессорной установкой, для подачи воздуха в пневмоцилиндр.

Максимальная толщина детали, мм 100
Максимальная ширина, мм до 300
Диаметр устанавливаемой пилы, мм 400
Диаметр посадочного отверстия пилы, мм 30
Ход пневмоцилиндра, наибольший, мм 250
Рабочее давление, МПа 0,6
Частота вращения пилы, об/мин 3340
Мощность электродвигателя, кВт 5,5
Габаритные размеры
Длина, мм 4800
Ширина, мм 800
Высота, мм 1250
Вес, кг 250
