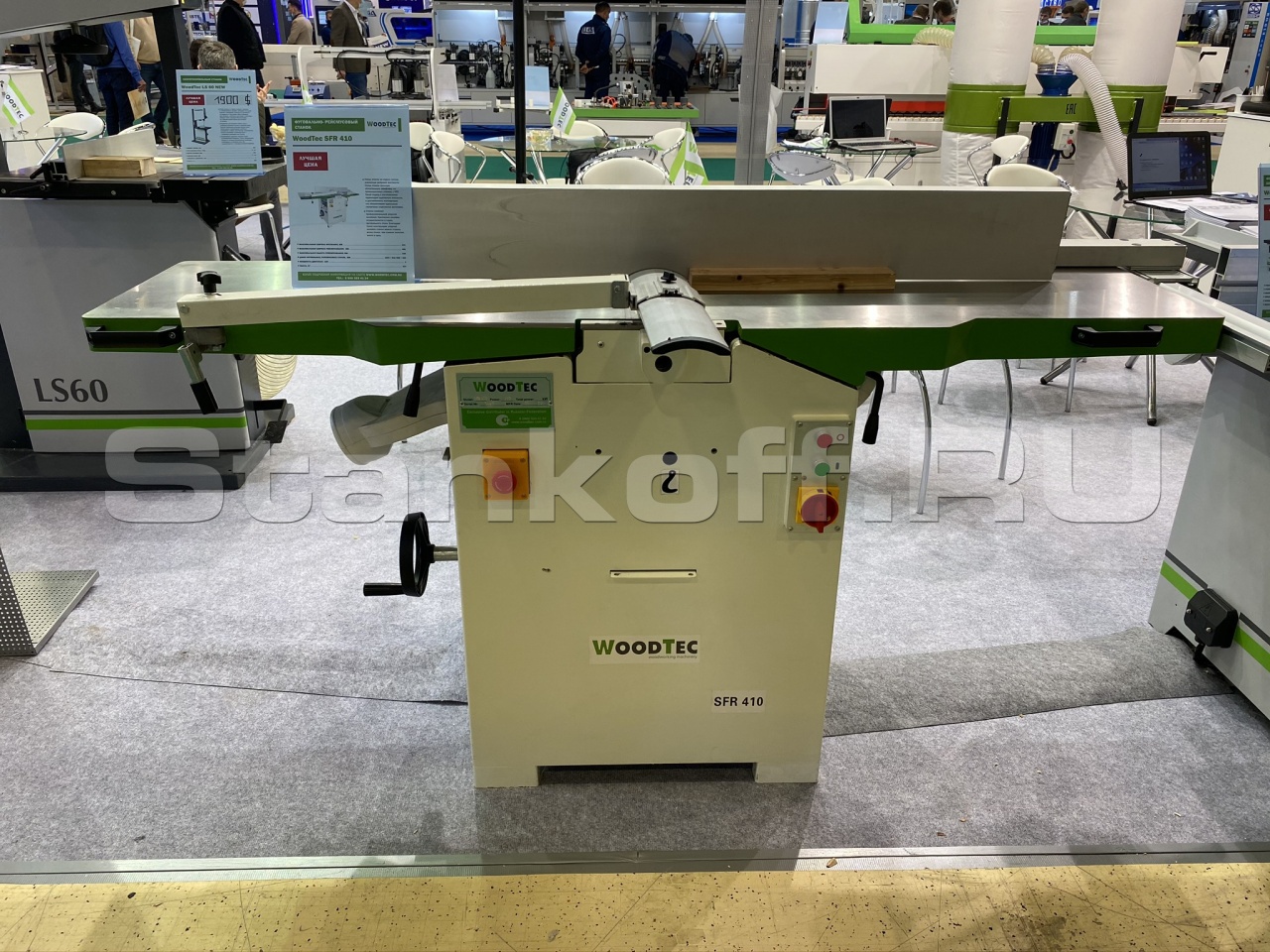

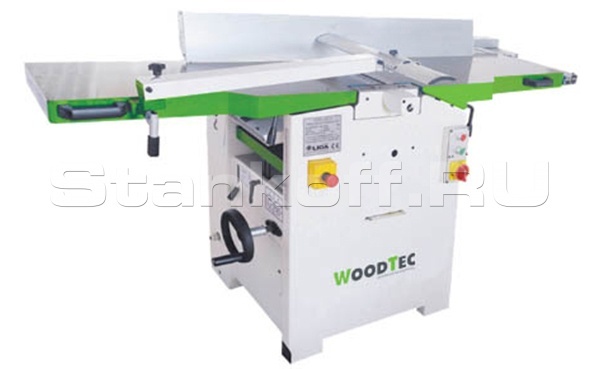

Станок фуговально-рейсмусовый WoodTec SFR 410


Станок фуговально-рейсмусовый WoodTec SFR 410 Станок фуговально-рейсмусовый WoodTec SFR 410
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Станок фуговально-рейсмусовый WoodTec SFR 410 предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

Схемы обработки:


Конструктивные особенности:


Литая конструкция фуговальных и рейсмусовых столов

Литая конструкция фуговальных и рейсмусовых столов

Столы отлиты из серого чугуна, усиленные ребрами жесткости. Столы станка проходят обязательную шлифовку, на промышленных станках с ЧПУ.
Такой подход к изготовлению гарантирует идеальную плоскость и долговечность конструкции, что обеспечивает идеальную геометрию строганной заготовки.

Фуговальный узел

Фуговальный узел

Снабжен профессиональной упорной линейкой (которая крепится к торцу подающего стола) и дает возможность устанавливать станок возле стены, тем самым не теряя площадь в цеху.
Защита фуговального вала, обеспечивает безопасность в работе оператора.

Настройка положения подающего стола

Настройка положения подающего стола

Осуществляется винтовой передачей, это гарантирует постоянство выставленного размера, даже при перестройке станка с режима фугования на рейсмусование.

Упорная линейка

Упорная линейка

Снабжена градуированной шкалой, которая позволяет установить требуемый угол наклона от 0° до 45°. И жестко фиксировать его эксцентриковым механизмом.
Так же имеется механизм тонкой настройки положения фуговального упора.

Механизм откидывания столов
Механизм откидывания столов

Механизм откидывания столов

Столы откидываются поочередно, и базируются на специальных упорах, которые предотвращают повреждение станины станка.
Принимающий фуговальный стол снабжен механизмом стопорения.

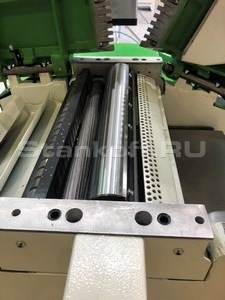

Строгальный узел

Строгальный узел

Трехножевой строгальный вал, обеспечивает идеальное качество строгания, снабжен когтевой защитой и металлическим подающим валом.
Строгальные и падающие валы закреплены в массивном стальном корпусе, который эффективно гасит ударные нагрузки, возникающие в процессе работы.

Рейсмусовый узел

Рейсмусовый узел

Имеет одноопорную конструкцию и фиксирующую планку на входе с дополнительным винтовым зажимом, это обеспечивает неизменность положеняе стола в процессе работы.
Величина глубины строгания отслеживается по шкале.

Аспирационные кожухи

Аспирационные кожухи

В комплекте со станком поставляются два аспирационных кожуха:

1) Изначально установлен на рейсмусовом узле.
2) Необходимо установить под подающим фуговальным столом.

Данное решение существенно экономит рабочее время при переходе с операции фугования на операцию рейсмусования.

Максимальная ширина фугования, мм 410
Максимальная толщина снимаемого слоя, мм 4
Максимальная ширина рейсмусования, мм 408
Габариты фуговальных столов (длинах x ширина), мм 1809 x 510
Размер рейсмусового стола, мм 600 x 408
Толщина рейсмусования, мм 5 - 230
Скорость подачи при рейсмусовании, м/мин 7
Диаметр шпинделея, мм 72
Размер ножей, мм 410 x 30 x 3
Количество ножей, шт. 3
Частота вращения, об/мин 5200
Мощность, кВт 3
Габариты, мм 2010x727x1087
Вес, кг 450
