Детальное описание

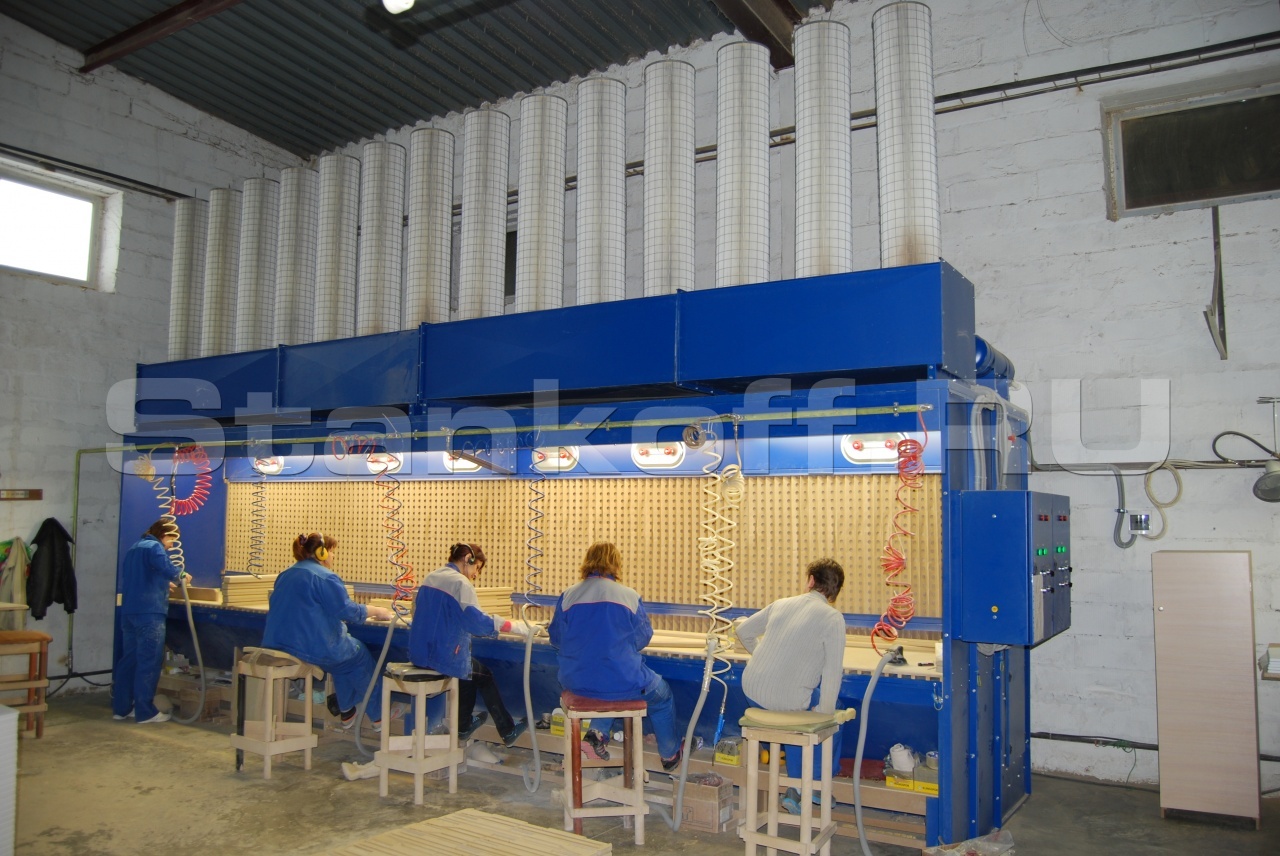

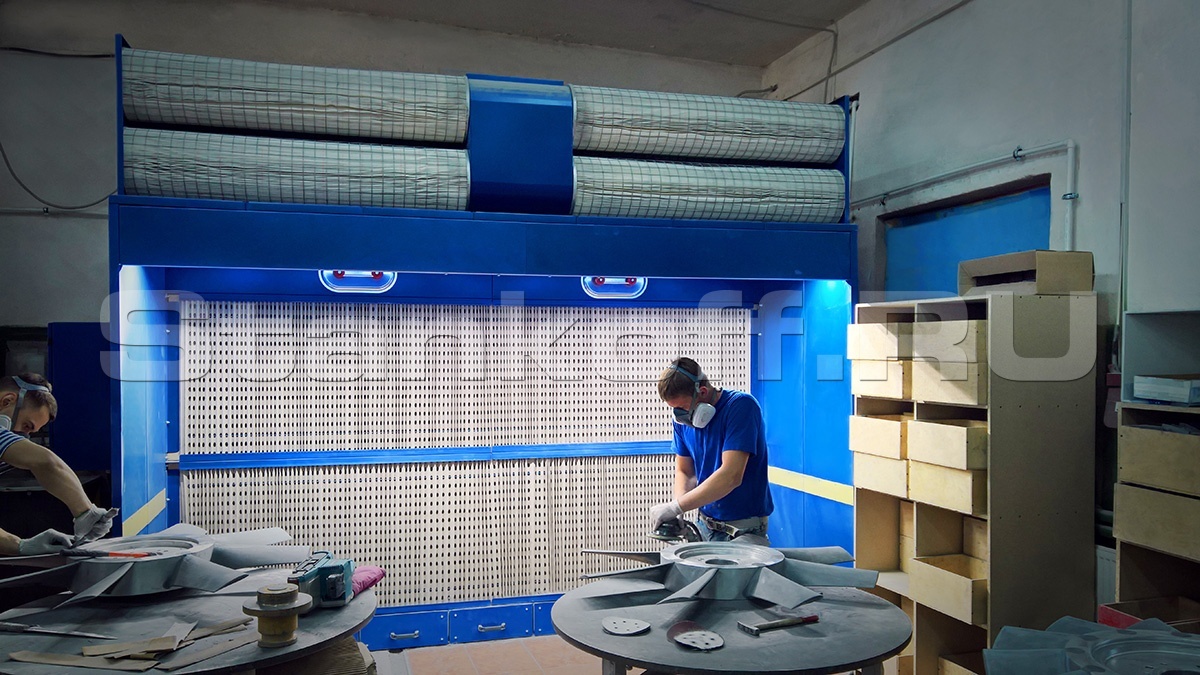

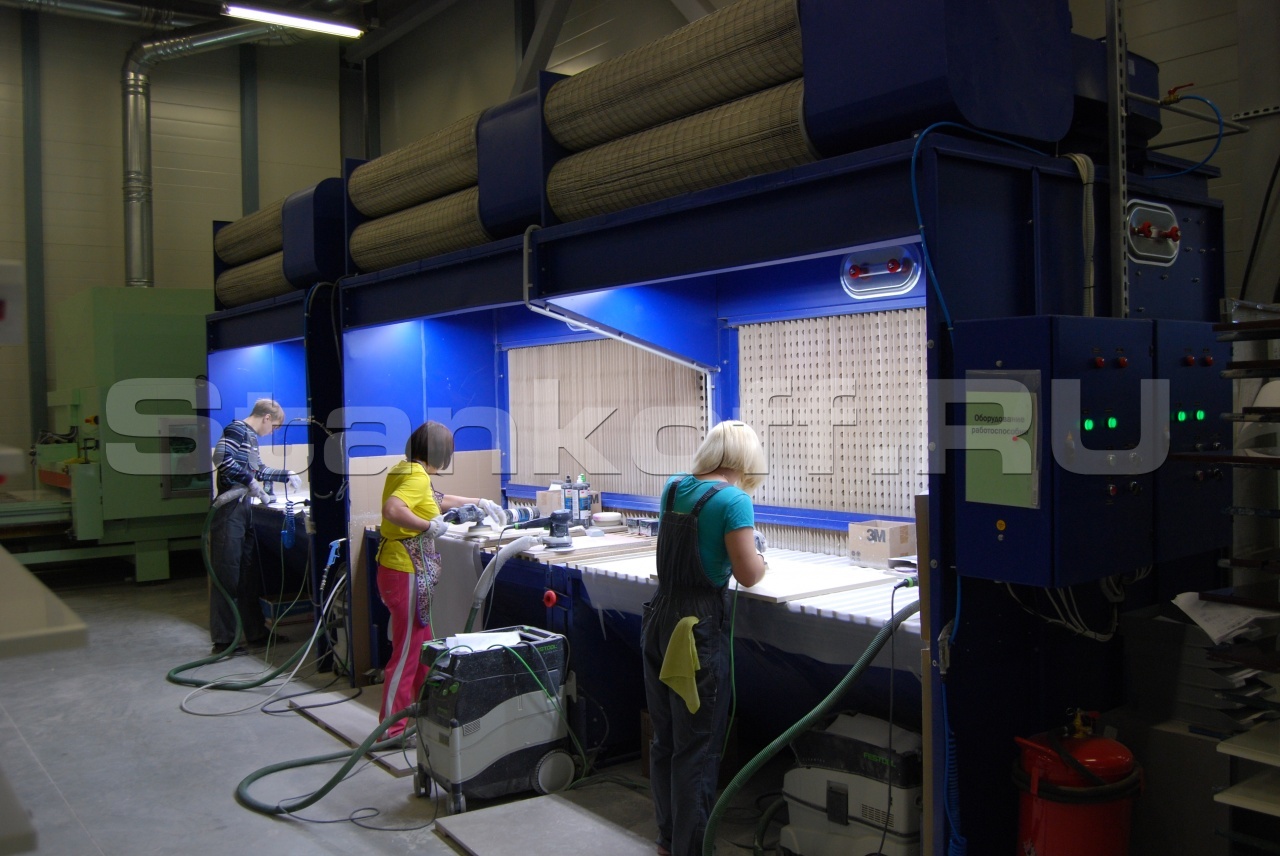

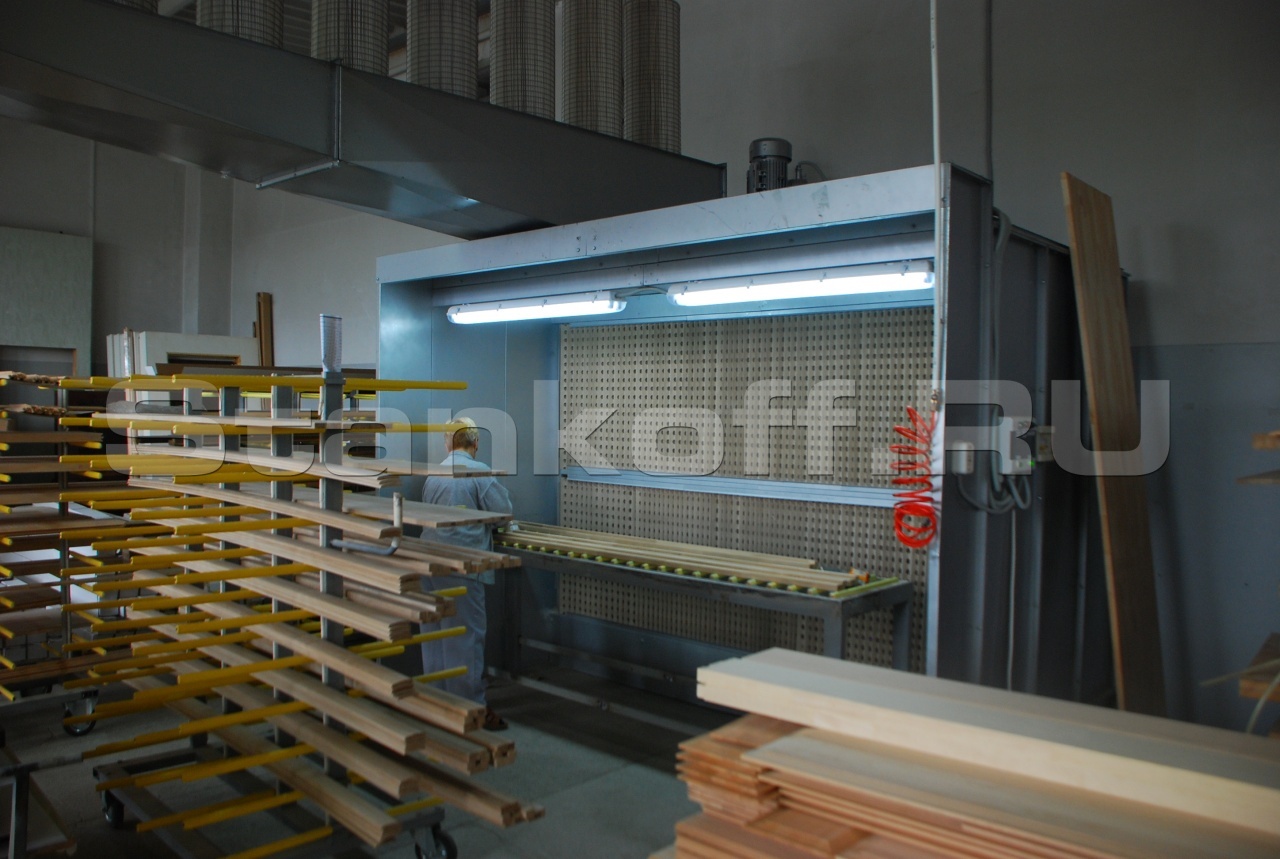

Обеспыливающие кабины предназначены для очистки воздуха от пыли, образующейся в процессе ручной шлифовки различных материалов, таких как дерево, МДФ, ДСП, фанера, искусственный и натуральный камень, металл. Высокая степень очистки позволяет вернуть воздух в рабочее помещение и обеспечить нормальные санитарно-гигиенические условия на шлифовальных участках.

Описание основных элементов кабины:

  • 1 ступень очистки – фильтровальные кассеты из полиэстера. Над каждой кассетой установлен импульсный клапан, который срабатывает по заданному времени. Цикл продувки происходит без остановки системы в процессе работы.
  • 2 ступень очистки – контрольная, позволяющая обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.
  • Шкаф управления обеспыливающей кабиной входит в комплект поставки. Предназначен для управления вентилятором, пневмоклапанами, освещением, также предусмотрена возможность подключения к противопожарной системе предприятия. В его состав входят контроллер (Mitsubishi) и преобразователь частоты.
  • Контроллер управляет: вентилятором, пневмоклапанами, отслеживает давление в ресивере.
  • Преобразователь частоты, предназначен для регулирования числа оборотов вентилятора, что позволяет увеличивать или уменьшать производительность. Изменение заданной частоты вращения вентилятора, осуществляется вращением ручки, которая располагается на лицевой панели преобразователя частоты. В процессе работы вентилятора, на дисплее преобразователя частоты отображается частота питания, подаваемая на электродвигатель.
  • Пневмоклапана, применены для режима регенерации. В контроллере, предусмотрена возможность самостоятельного изменения заданных временных величин процесса регенерации.
  • Освещение, входит в комплект поставки. Применено светодиодное (LED) освещение, которое является более экономичным, по сравнению с любыми другими источниками света. Т.е. при одном и том же световом потоке, потребляет в несколько раз меньше электроэнергии.

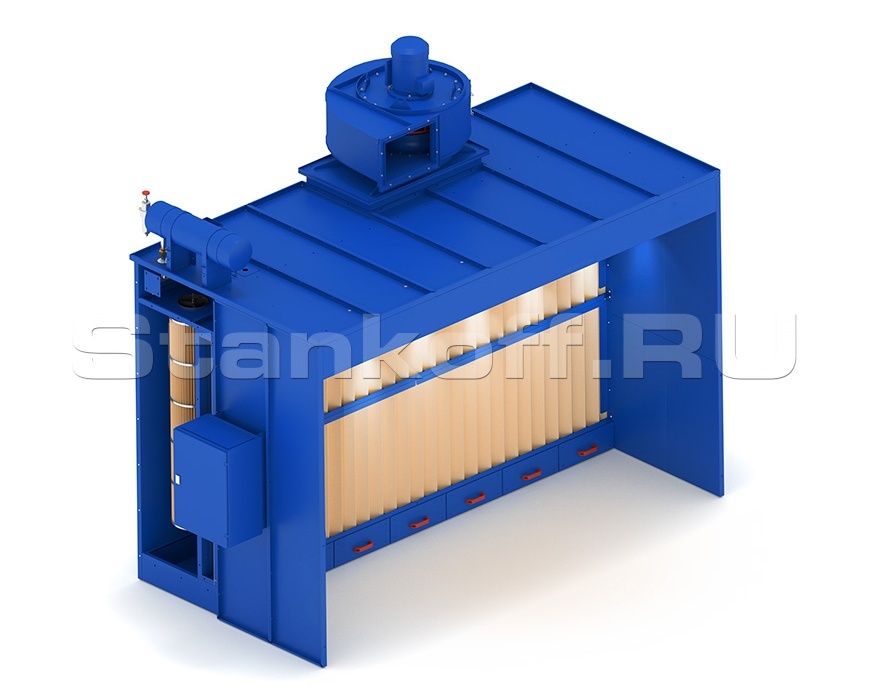

ОБКР 1500

Габаритные и присоединительные размеры обеспыливающей кабины ОБКР 1500
H 3200
h 2440
A 1600
L 1880
l 1790
a 1500
e 2010
k 2360
c 1000
nxm 220x320
s 2730

ОБКР комплектация 1


Условные обозначения:
1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Шлифовальный стол
6. Контрольная ступень очистки

Комплектация 1.1 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер, класс очистки М6.
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;

Комплектация 1.2 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки М6
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли

ОБКР комплектация 2


Условные обозначения:
1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5 .Шлифовальный стол
6. Контрольная ступень очистки

Обеспыливающие кабины поставляются в следующих комплектациях:

Комплектация 2.1 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер, класс очистки М6.
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления с частотным преобразователем
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;
  8. Перфорированные воздуховоды для раздачи воздуха;
  9. Комплект светодиодного освещения в экономичном варианте

Комплектация 2.2 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер, класс очистки F9.
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления с частотным преобразователем;
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;
  8. Перфорированные воздуховоды для раздачи воздуха;
  9. Комплект светодиодного освещения в экономичном варианте

Комплектация 2.3 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10.
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления с частотным преобразователем;
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;
  8. Перфорированные воздуховоды для раздачи воздуха;
  9. Комплект светодиодного освещения в экономичном варианте

ОБКР комплектация 3


Условные обозначения:
1. Всасывающая панель
2. Вентилятор
3. Выдвижные ящики для сбора пыли
4. Ресивер
5. Шлифовальный стол
6. Контрольная ступень очистки

Обеспыливающие кабины поставляются в следующих комплектациях:

Комплектация 3.1 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер, класс очистки М6.
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления с частотным преобразователем
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;
  8. Комплект светодиодного освещения с увеличенным световым потоком
  9. Контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;

Комплектация 3.2 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер, класс очистки F9;
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления с частотным преобразователем
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;
  8. Комплект светодиодного освещения с увеличенным световым потоком;
  9. Контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;

Комплектация 3.3 в составе:

  1. Всасывающая панель с боковыми стенками и крышей;
  2. Фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10;
  3. Система регенерации сжатым воздухом, ресивер;
  4. Вентилятор;
  5. Шкаф управления с частотным преобразователем
  6. Реле давления, редуктор, фильтр для сжатого воздуха;
  7. Выдвижные ящики для сбора пыли;
  8. Комплект светодиодного освещения с увеличенным световым потоком

В качестве дополнительной опции обеспыливающая кабина может комплектоваться шлифовальным столом. Рабочая поверхность шлифовального стола имеет специальные силиконовые накладки, на которые кладется обрабатываемая деталь.

Технические характеристики обеспыливающей кабины ОБКР 1500
Производительность, макс. м³/час 3500
Длина, мм 1600
Ширина, мм 1880
Высота, мм 3150
Размер рабочей зоны, мм 1500х2010
Установленная мощность освещения, мах, Вт 210
Установленный вентилятор серии RU RU 400
Установленная мощность вентилятора, кВт 2,2
Располагаемый напор вентилятора, Па 1200
Площадь фильтрации 1ступени, м² 81
Площадь фильтрации 2 ступени, м² 81
