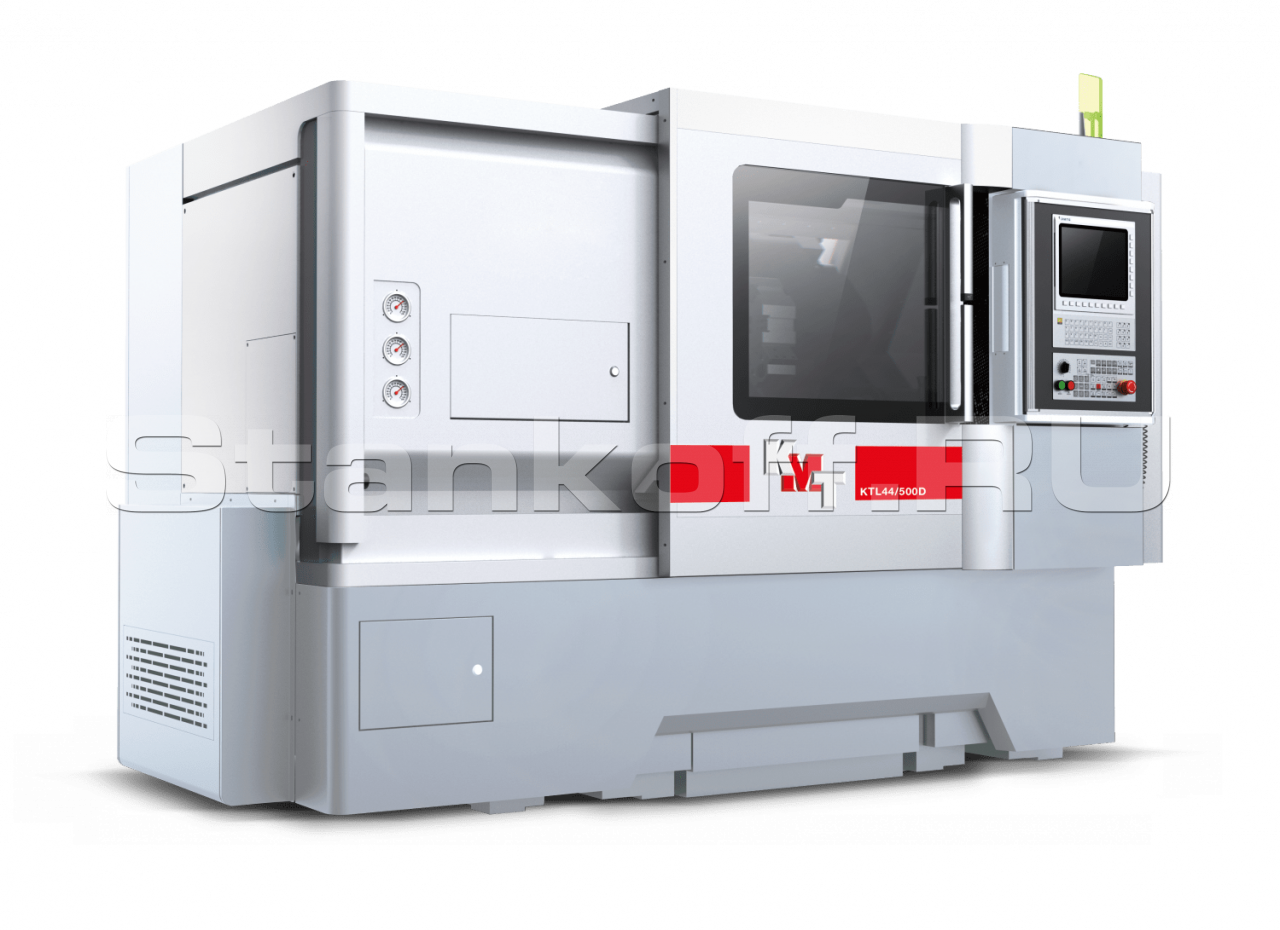

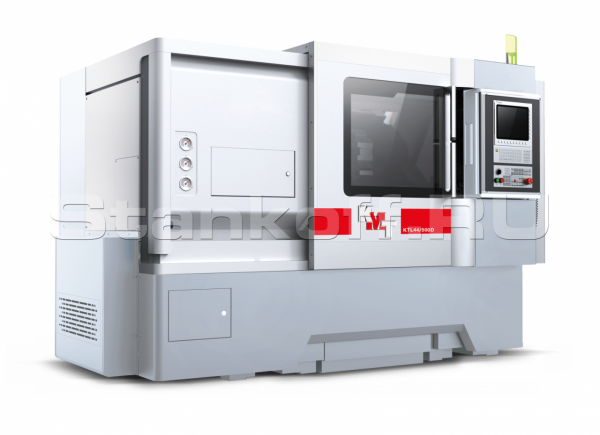

Токарный станок с наклонной станиной KTL40D


Токарный станок с наклонной станиной KTL40D
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Токарные станки с наклонной станиной серии KTL применяются для обработки наружных и внутренних поверхностей деталей типа тел вращения. Основные операции: точение, отрезка и торцевание, сверление, нарезание резьбы, растачивание отверстий. Благодаря использованию линейных направляющих увеличивается точность обработки деталей и скорость перемещения основных узлов станка.

Стандартная комплектация:

  • Система ЧПУ FANUC (Япония);
  • Гидравлическая револьверная головка на 8 позиций;
  • Гидравлическая пиноль задней бабки;
  • Бесступенчатое регулирование скорости вращения шпинделя;
  • Гидравлический 3-х кулачковый патрон;
  • Педаль зажима/разжима патрона;
  • Транспортер для удаления стружки;
  • Кабинетная защита зоны резания;
  • Освещение рабочей зоны;
  • Система подачи СОЖ;
  • Теплообменник электрошкафа;
  • Автоматическая система смазки;
  • Инструмент для обслуживания станка;
  • Документация на русском языке.

Конструктивные особенности:


Цельнолитая станина

Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Линейные направляющие

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

Револьверная головка

Револьверная головка

Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.

Гидравлический 3-х кулачковый патрон

Гидравлический 3-х кулачковый патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Подшипники шпинделя

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.

ШВП

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.


Система ЧПУ Fanuc (Япония)

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Максимальный диаметр обработки над станиной, мм 200
Максимальный устанавливаемый диаметр над суппортом, мм 400
Точность позиционирования, мм ± 4
Количество инструмента, шт. 8
Максимальная длина обработки, мм 250/330
Диаметр отверстия в шпинделе, мм 46
Максимальный диаметр обрабатываемого прутка (/ - опция), мм 32
Диаметр пиноли задней бабки, мм 80
Конус пиноли задней бабки Морзе 4
Ход пиноли задней бабки, мм 130
Перемещение по оси Х, мм 120
Перемещение по оси Z, мм 260/340
Обороты шпинделя 30 - 5000
Мощность главного привода, кВт 5,5/7,5
Длина, мм 2085
Ширина, мм 1560
Высота, мм 1880
Вес, кг 2700
