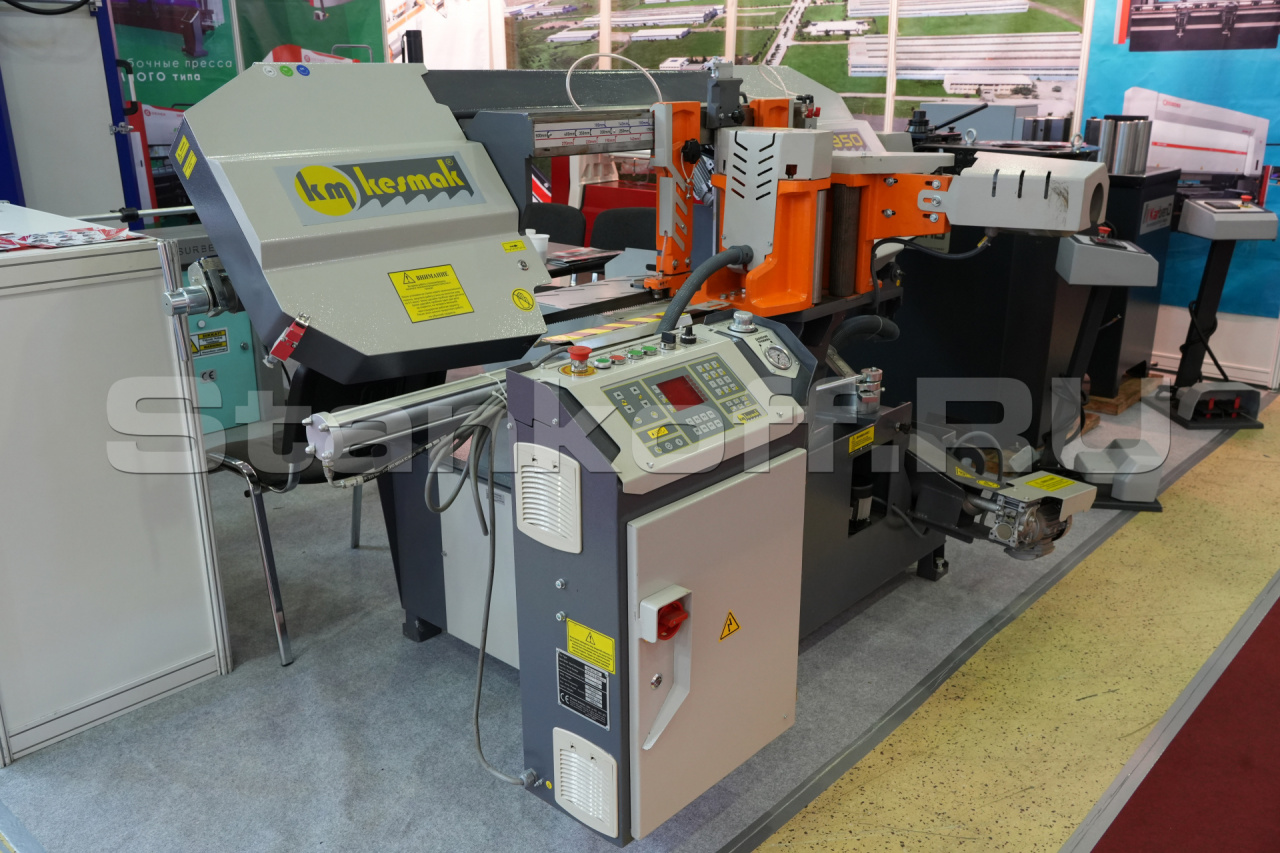

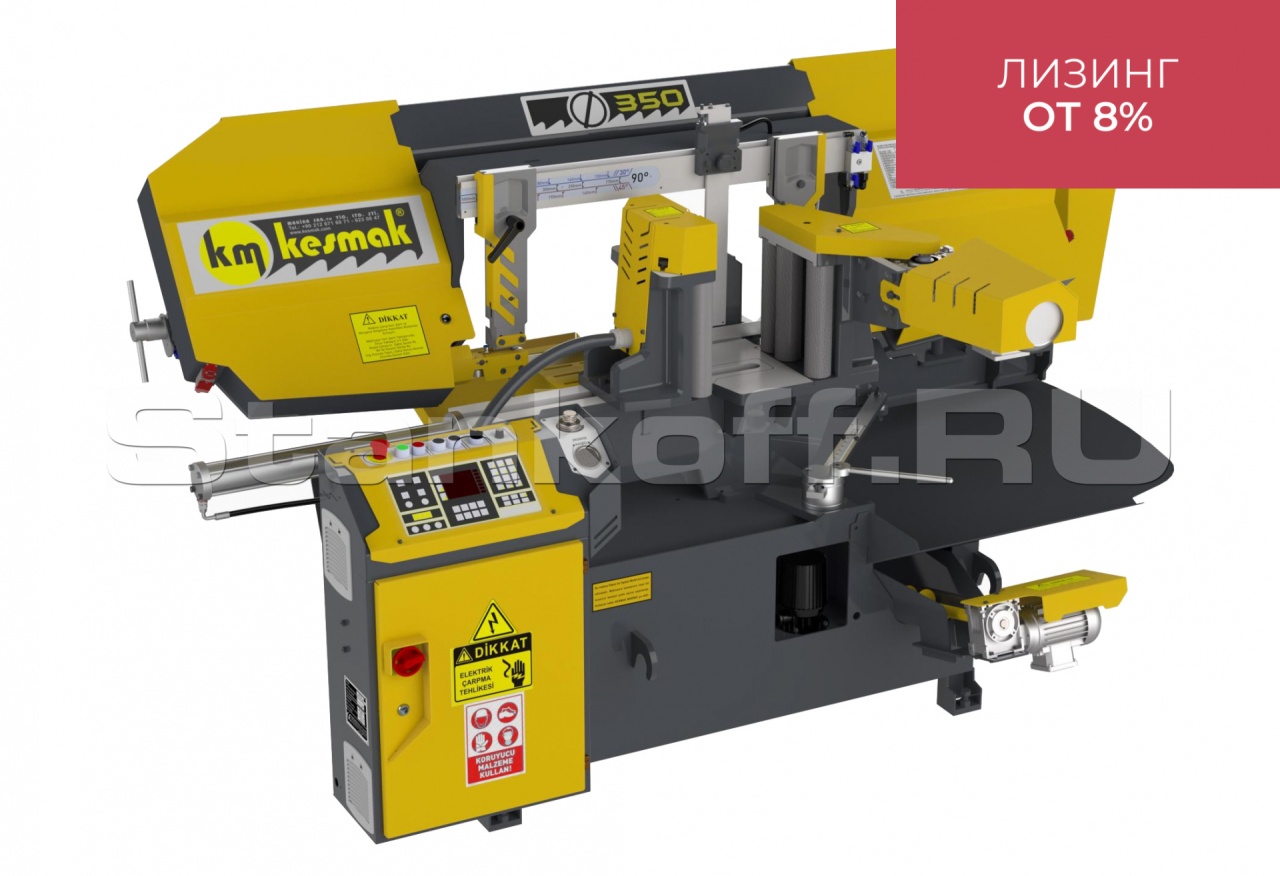

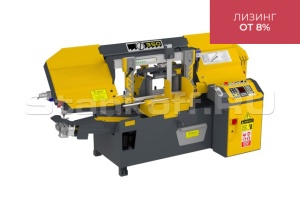

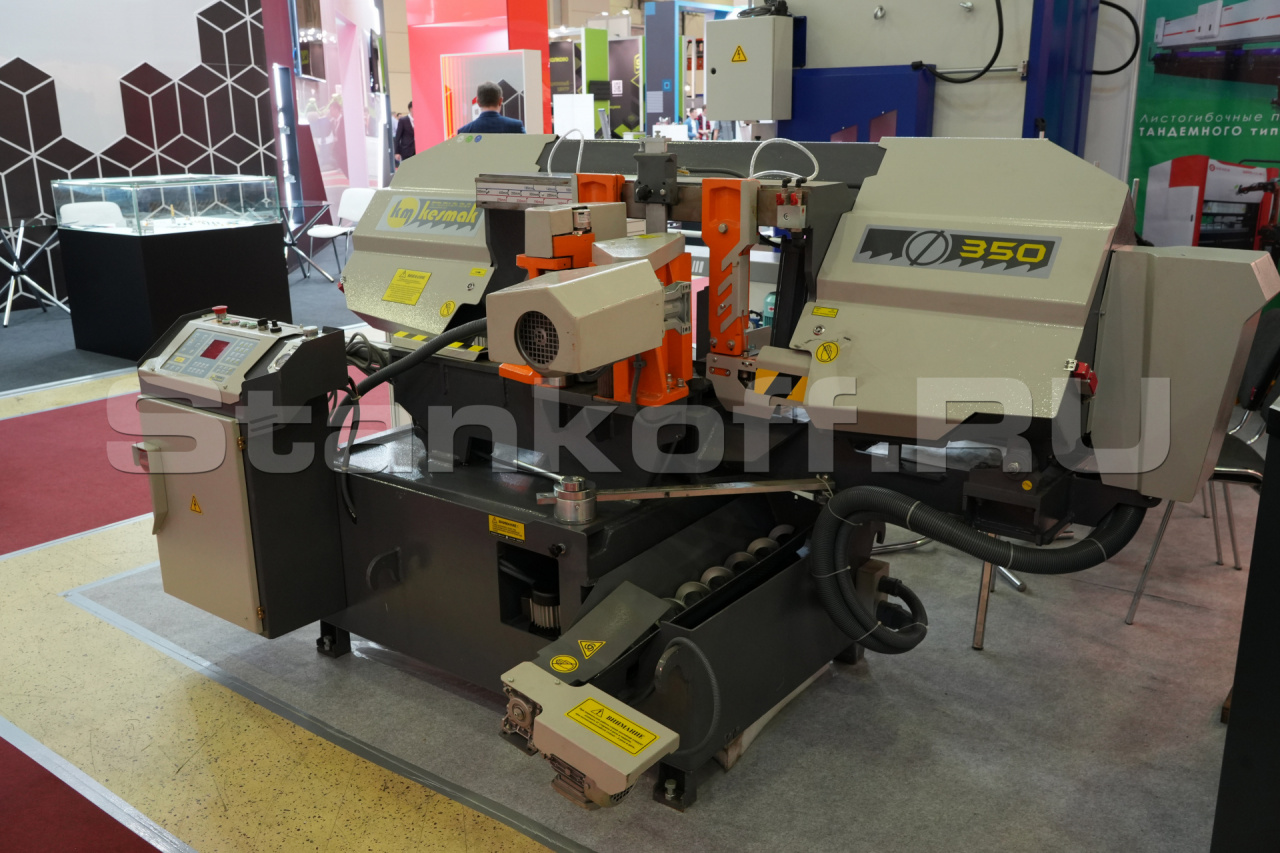

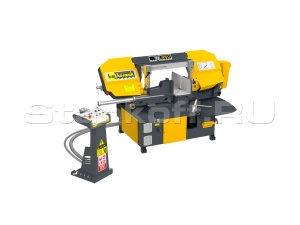

Автоматический ленточнопильный станок KESMAK KME DG 350


Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350 Автоматический ленточнопильный станок KESMAK KME DG 350
В наличии
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Описание:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

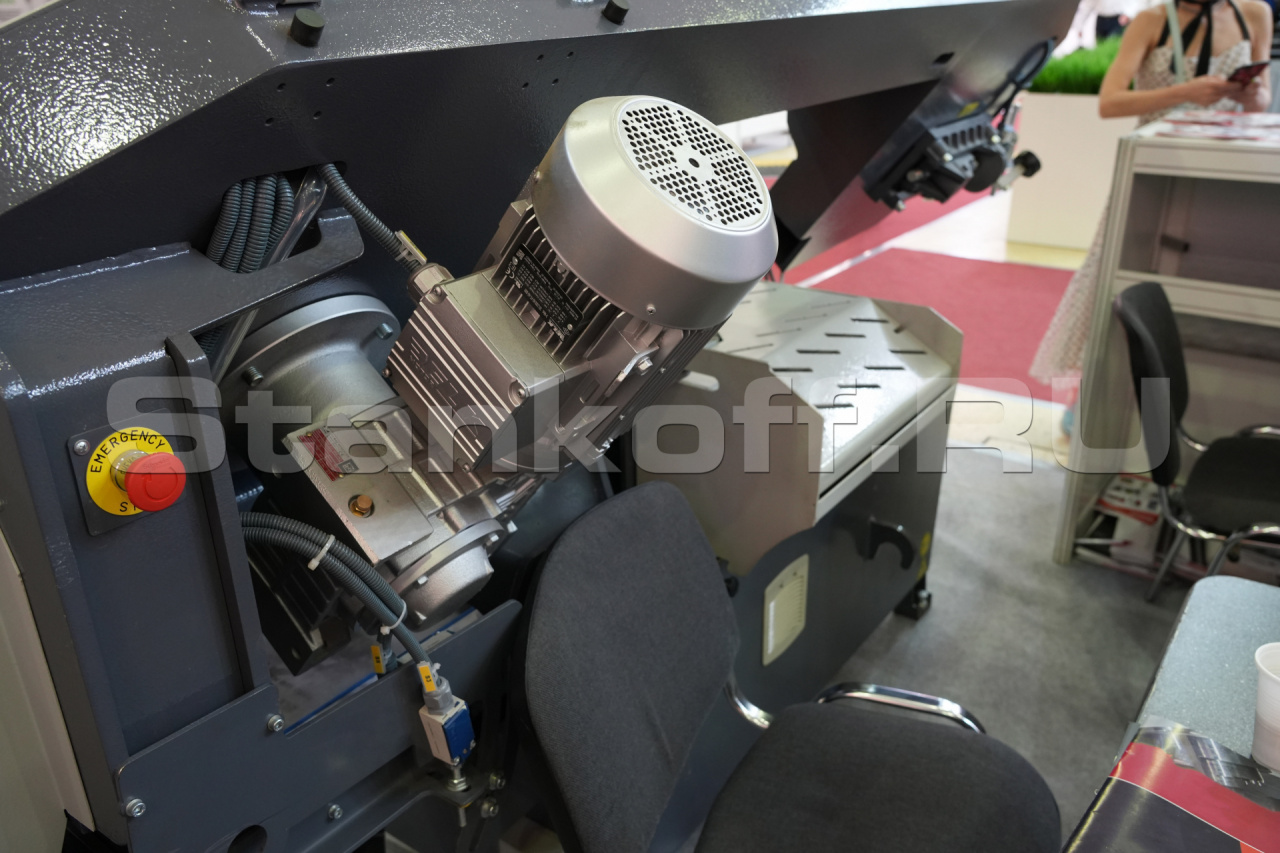

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна. Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 20 - 110 м/мин. Автоматический останов станка при обрыве ленточного полотна. Контроль открытых частей станка (при открытых элементах запуск станка невозможен). Голосовое сопровождение процесса реза. Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке. Гидравлические тиски. Роликовый стол. Система очистки стружки.

Область применения:

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.

Преимущества:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки пакетов заготовок
  • Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
  • Возможность резки под углом до ± 45º

Получаемые изделия


Конструктивные особенности:

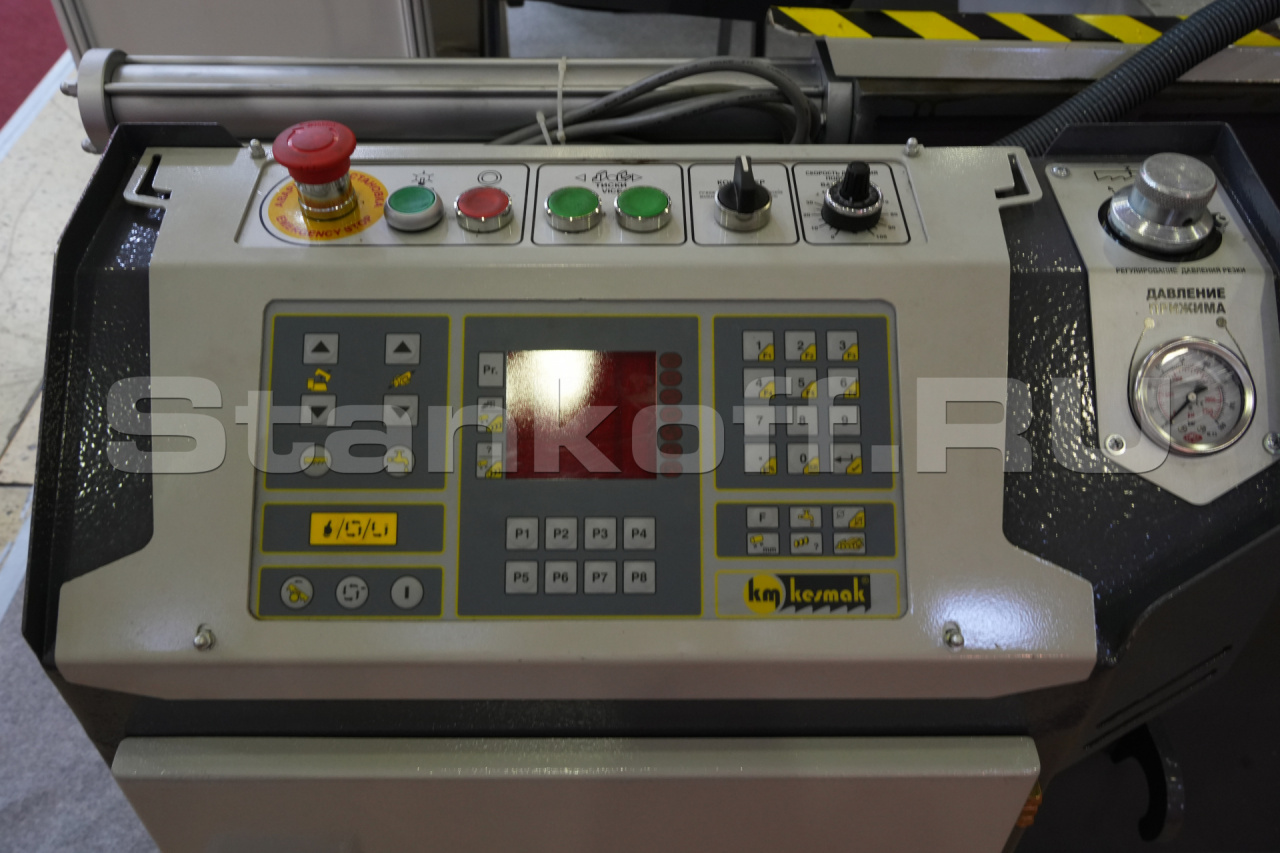

Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка:

Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка:

- Опускание пильной рамы консоль при резании;
- Подъём консоли;
- Открытие и закрытие основных и подающих тисков;
- Подачу заготовки в зону резания;
- Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке;
- Точность длины реза ± 0,2 мм;
- Автоматический останов станка при обрыве ленточного полотна;
- Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

Голосовое сопровождение процесса

Голосовое сопровождение процесса

Голосовое сопровождение процесса реза позволяет оператору не присутствовать рядом с оборудованием постоянно.
Станок озвучит окончание процесса распила или о возникшей ошибке.

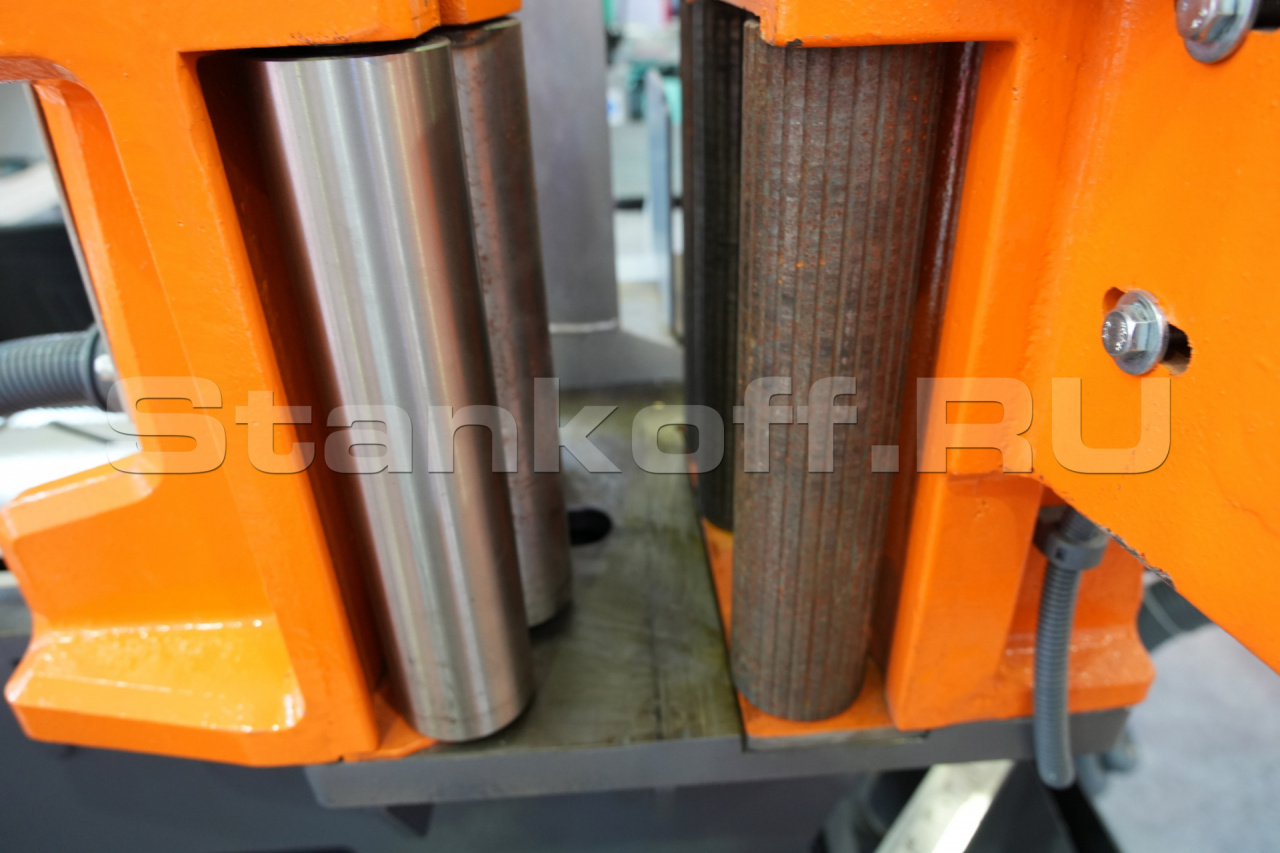

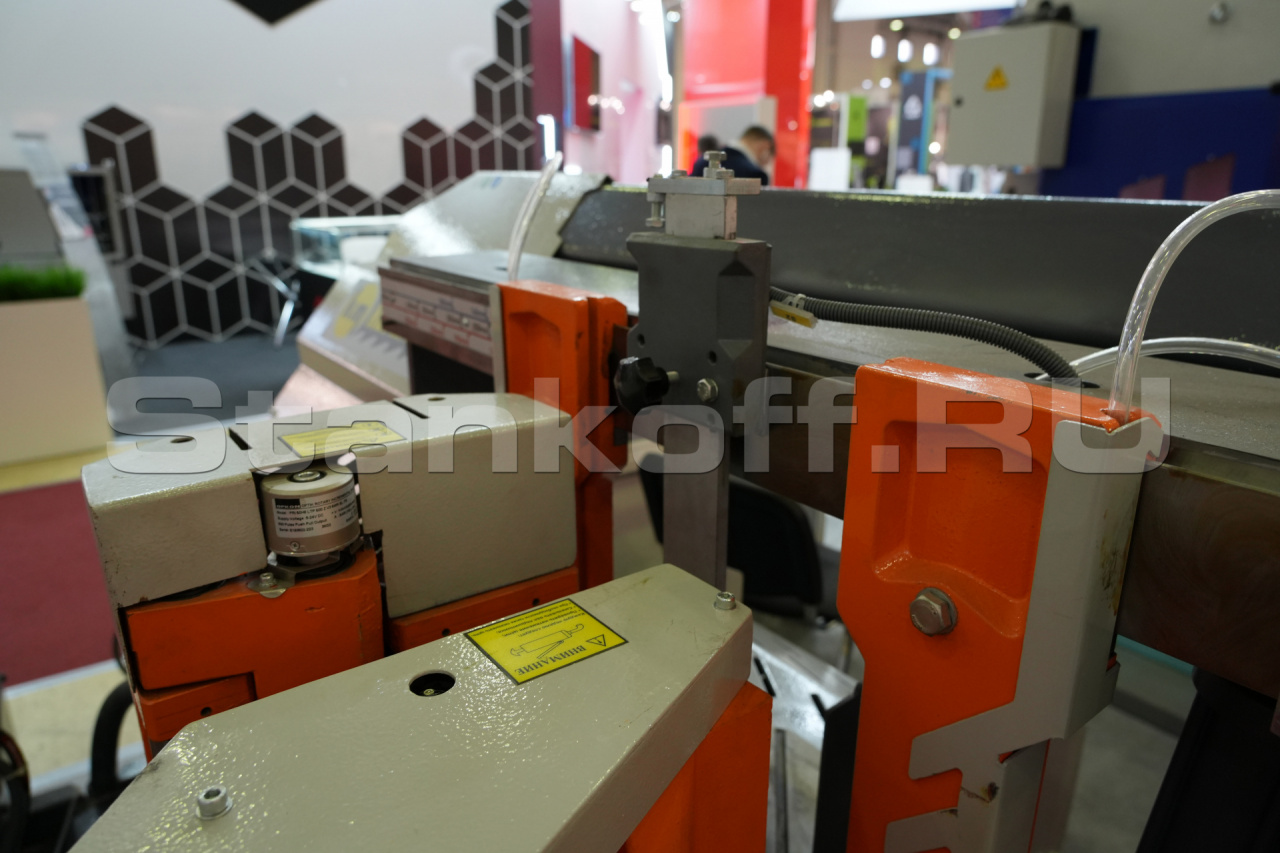

Автоматические подающие тиски

Автоматические подающие тиски

Автоматические подающие тиски с приводными роликами. Величина подачи контролируется энкодером с пульта управления.

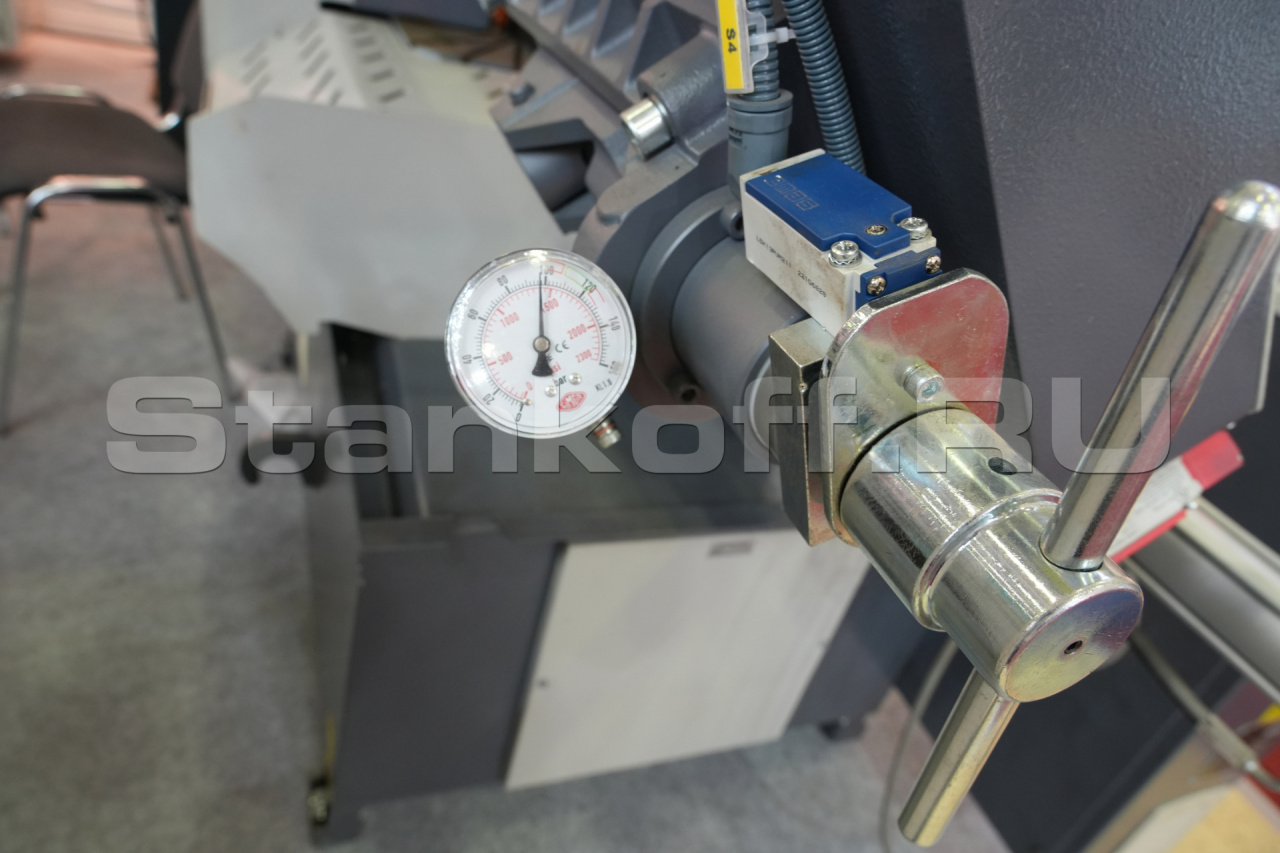

манометр

манометр

Устройство измерения натяжения ленточного полотна (манометр).

Поворотная пильная рама

Поворотная пильная рама

Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом
без перемещения заготовки.

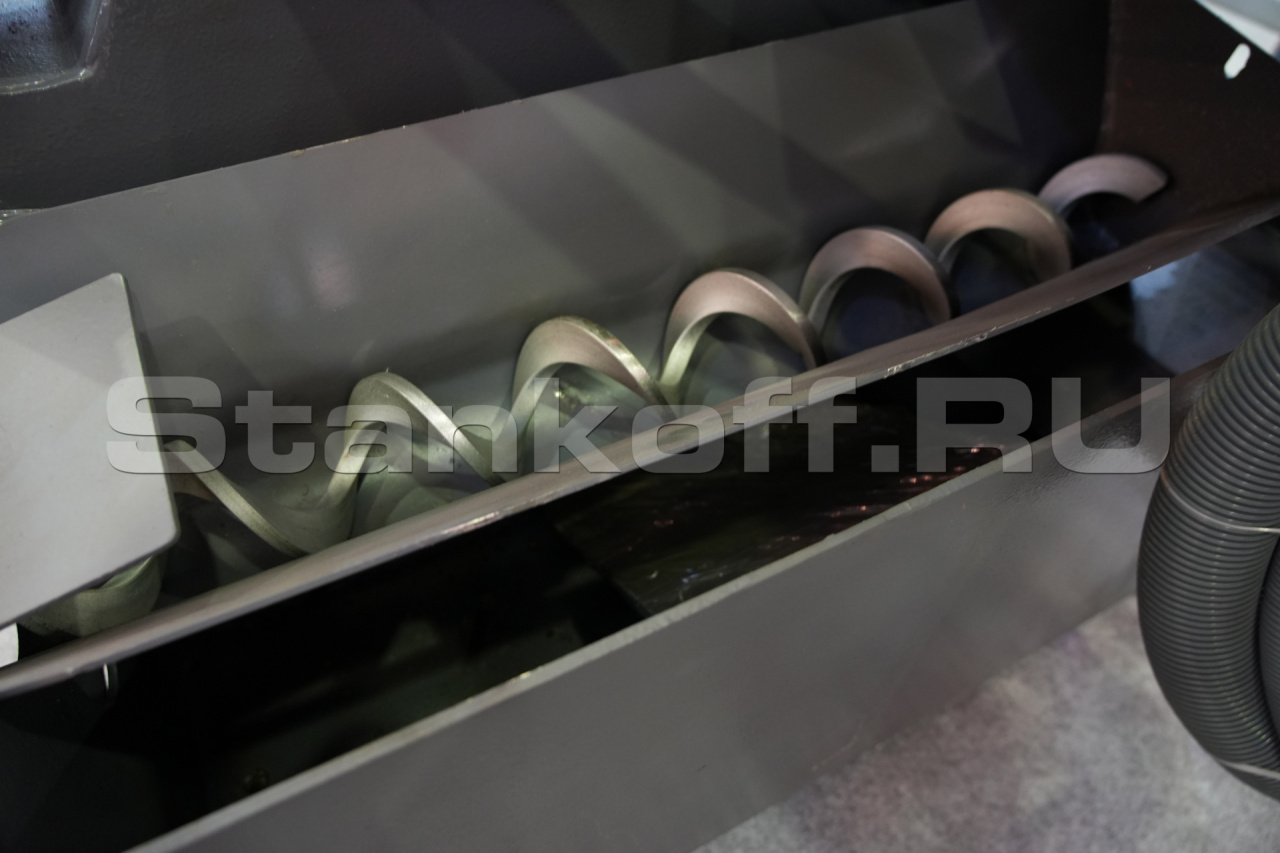

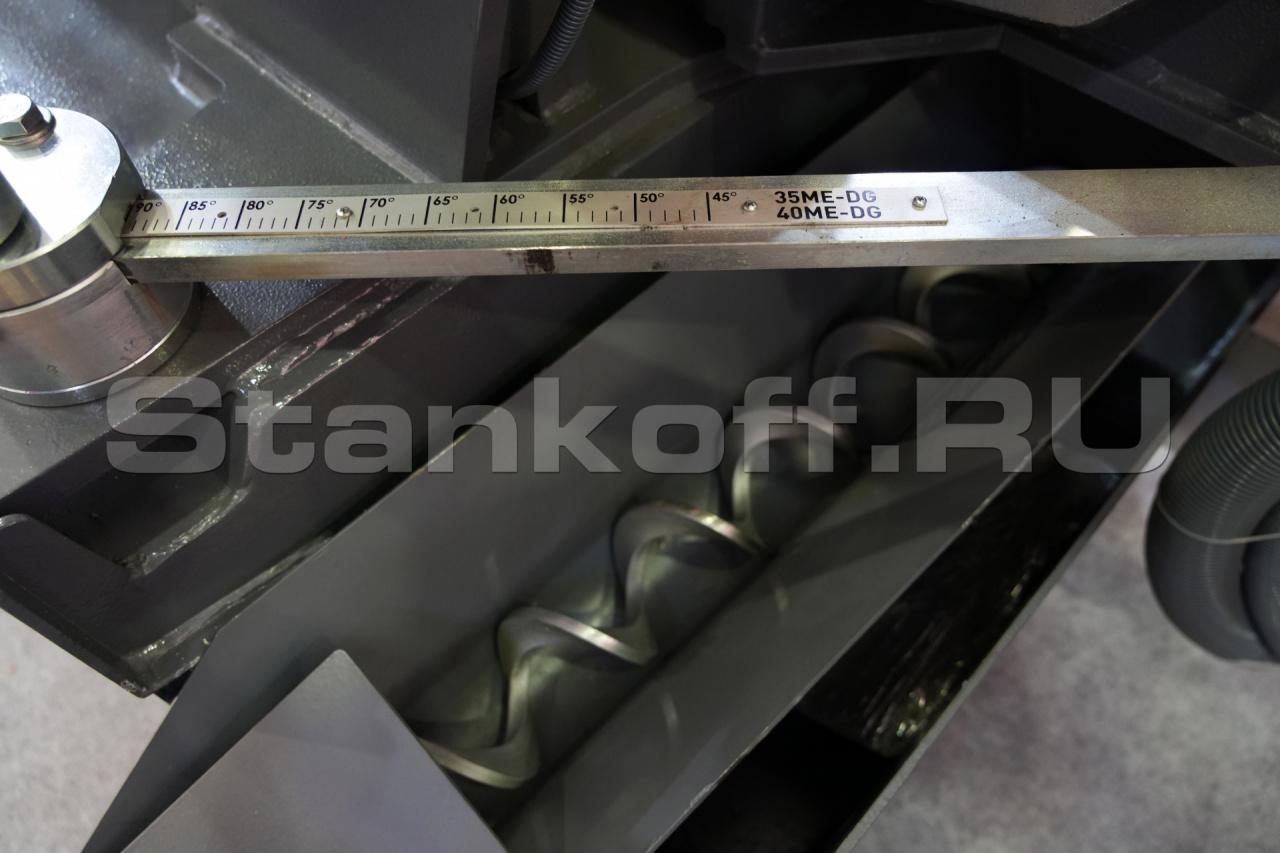

Конвейер для сбора стружки

Конвейер для сбора стружки

Конвейер для сбора стружки сокращает время простоя оборудования при необходимости.

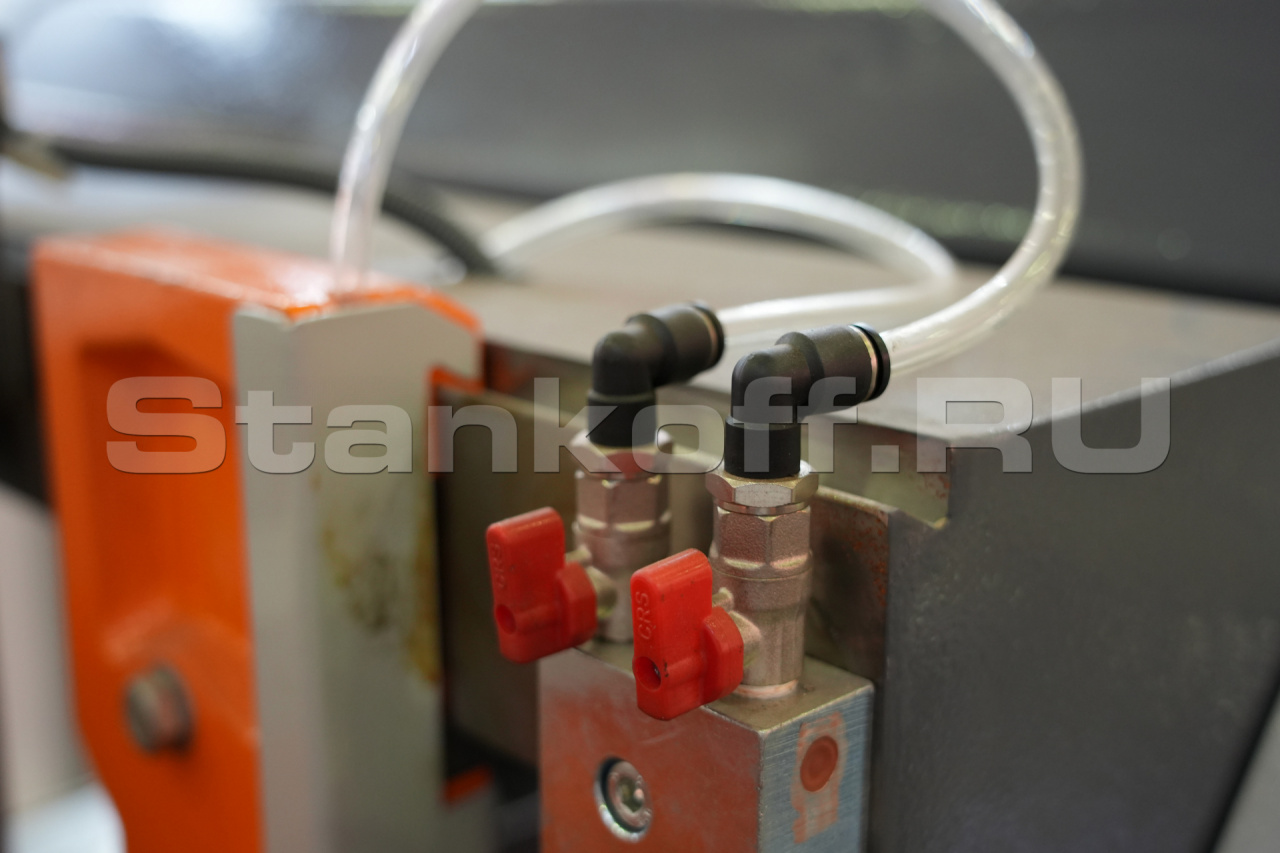

Система подачи СОЖ в зону резания.

Система подачи СОЖ в зону резания.


Щеточная система очистки

Щеточная система очистки

Щеточная система очистки ленточного полотна от стружки.

Дополнительная комплектация:


Гидравлический прижим для пакетной резки.

Гидравлический прижим для пакетной резки.


Лазерный указатель линии реза.

Лазерный указатель линии реза.


Стандартная комплектация


Комплект инструментов для обслуживания станка

Комплект инструментов для обслуживания станка


Ленточнопильное полотно

Ленточнопильное полотно


Рольганг 1 м.

Рольганг 1 м.


Длина, мм 1340
Ширина, мм 1860
Высота, мм 2515
Размеры ленточного полотна, мм 1,1 х 34 х 4860
Резка трубы под 45°, мм 300
Резка трубы под 90°, мм 350
Резка прямоугольного профиля под 45°, мм 260 х 260
Резка прямоугольного профиля под 90° 310 х 310
Привод подачи СОЖ, кВт 0,12
Длина подачи, мм 6000
Конвейер для удаления стружки, кВт 0,18
Мощность, кВт 3
Мощность гидравлического привода, кВт 0,18
Объем бака гидравлики, л 6,5
Высота стола, мм 745
Резка пластины под 90°, мм 310 х 450
Подача заготовки, кВт 0,55
Объем бака СОЖ, л 35
Резка пластины под 45°, мм 280 х 260
