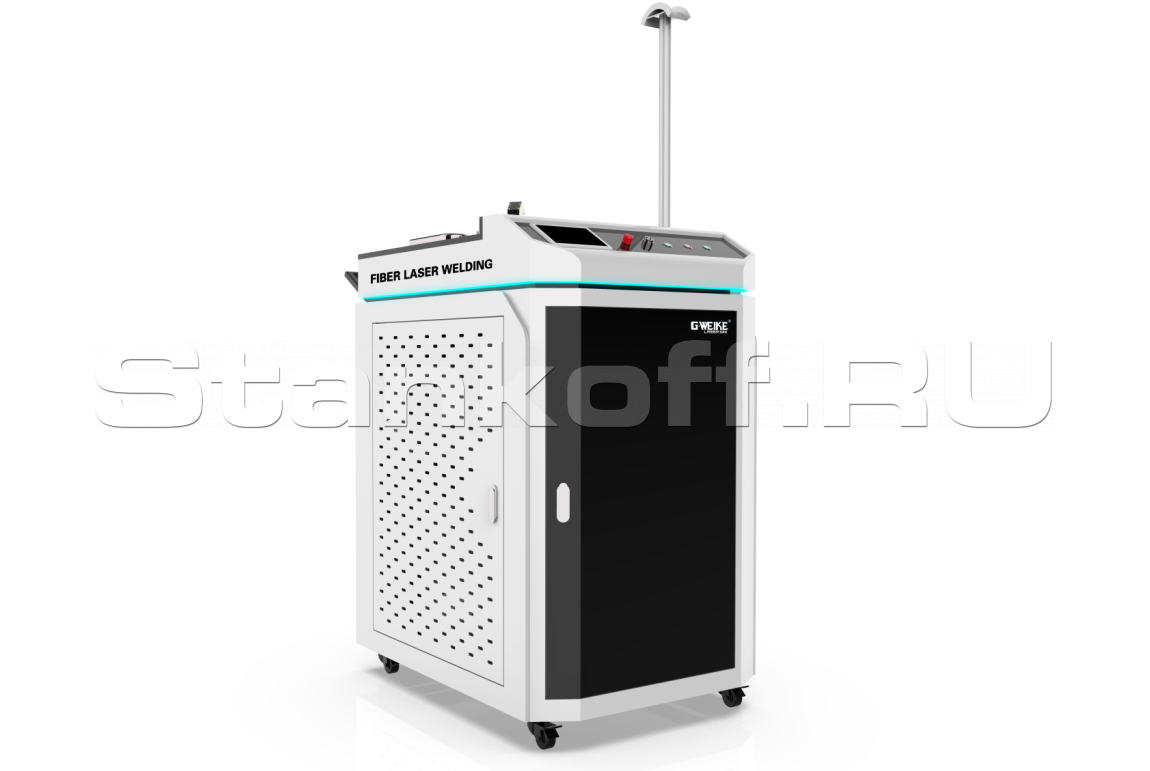

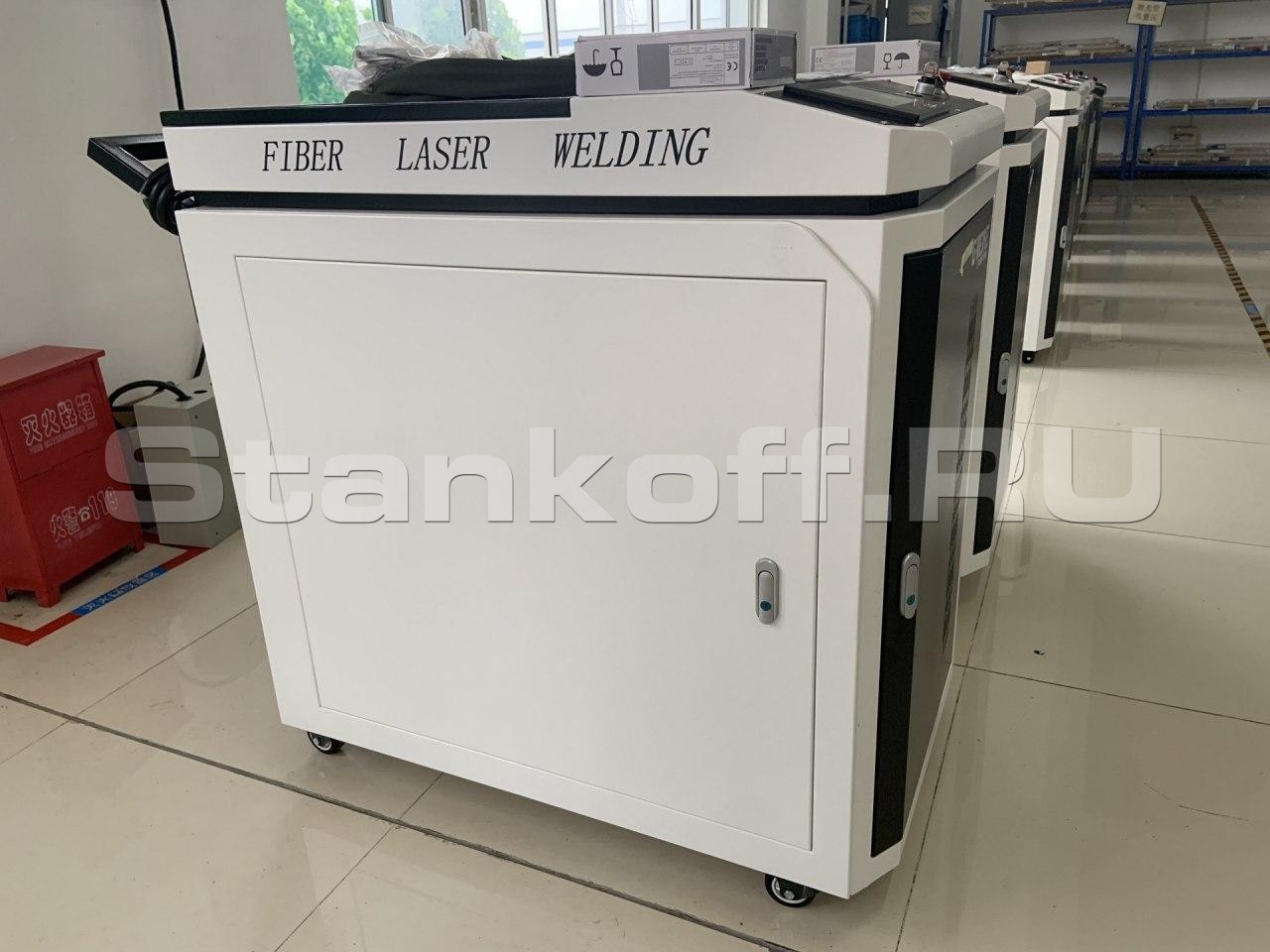

Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG


Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG Аппарат оптоволоконный для лазерной сварки металла GW-1500/IPG
Контакты
Станкофф.РУ

+7 (800) 5555-770


Реклама Рекомендуем предложения

Детальное описание

Аппараты ручной лазерной сварки с оптоволоконными лазерными излучателями — новейшая разработка в области сварочных технологий, пришедшая на смену аргонодуговой сварке. Используются при сварке таких металлов, как нержавеющая сталь, железо, алюминий и других металлов. Характеризуются большой глубиной сварки, прочностью сварных швов, подходят для сварки любой сложности.

Установки для лазерной сварки генерируют излучение в импульсном и непрерывном режимах. Технология включает в себя точечное и шовное сварные соединения. Для шовного применяется непрерывный режим генерации или импульсный с перекрытием, для точечного - только импульсный. Точечный метод дает минимальные деформации и используется для соединения изделий небольшой толщины. При шовной сварке происходит формирование глубокого сварочного канала. Метод обладает высокой эффективностью при обработке сталей, титана, меди и алюминия. Луч высокой плотностью мощности разрушает поверхностные оксидные пленки и препятствует образованию новых и не требует применять защитные инертные газы. Сваривание элементов небольшой толщины производится с расфокусировкой луча, это позволяет исключить сквозное прожигание изделия. Для получения прочного шва аппарату лазерной сварки необходимо оснащение источником излучения достаточной мощности.

Применение

Используются при производстве кухонной утвари, сантехники, бытовой техники, металлической мебели, окон и дверей, автозапчастей, в рекламном производстве и во многих других сферах.

Преимущества

Сварной шов гладкий и красивый
Отсутствует деформация поверхности, не требует последующего шлифования, отсутствует необходимость чистовой обработки сварного шва.

Равномерность сварки
Достигается равномерным распределением точечной энергии лазерного сварочного аппарата.

Высокая скорость сварки
Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки.

Точное позиционирование
Точное позиционирование благодаря системе красный луч.

Универсальность
Гибкие настройки позволяют производить шовную и точечную сварку.

Удобство эксплуатации
С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осуществлять сварку под любым углом.

Простота эксплуатации
Гибкий ручной режим работы легок в освоении, не требует специального обучения.

Экономия в обслуживании
Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание.

Экологичность
Надежная и экологически чистая технология без загрязнения окружающей среды.

Компактность
Легкий вес и компактность позволяют использовать установку в любых производственных условиях.

Устойчивость к коррозии и высокая термостойкость

Особенности конструкции

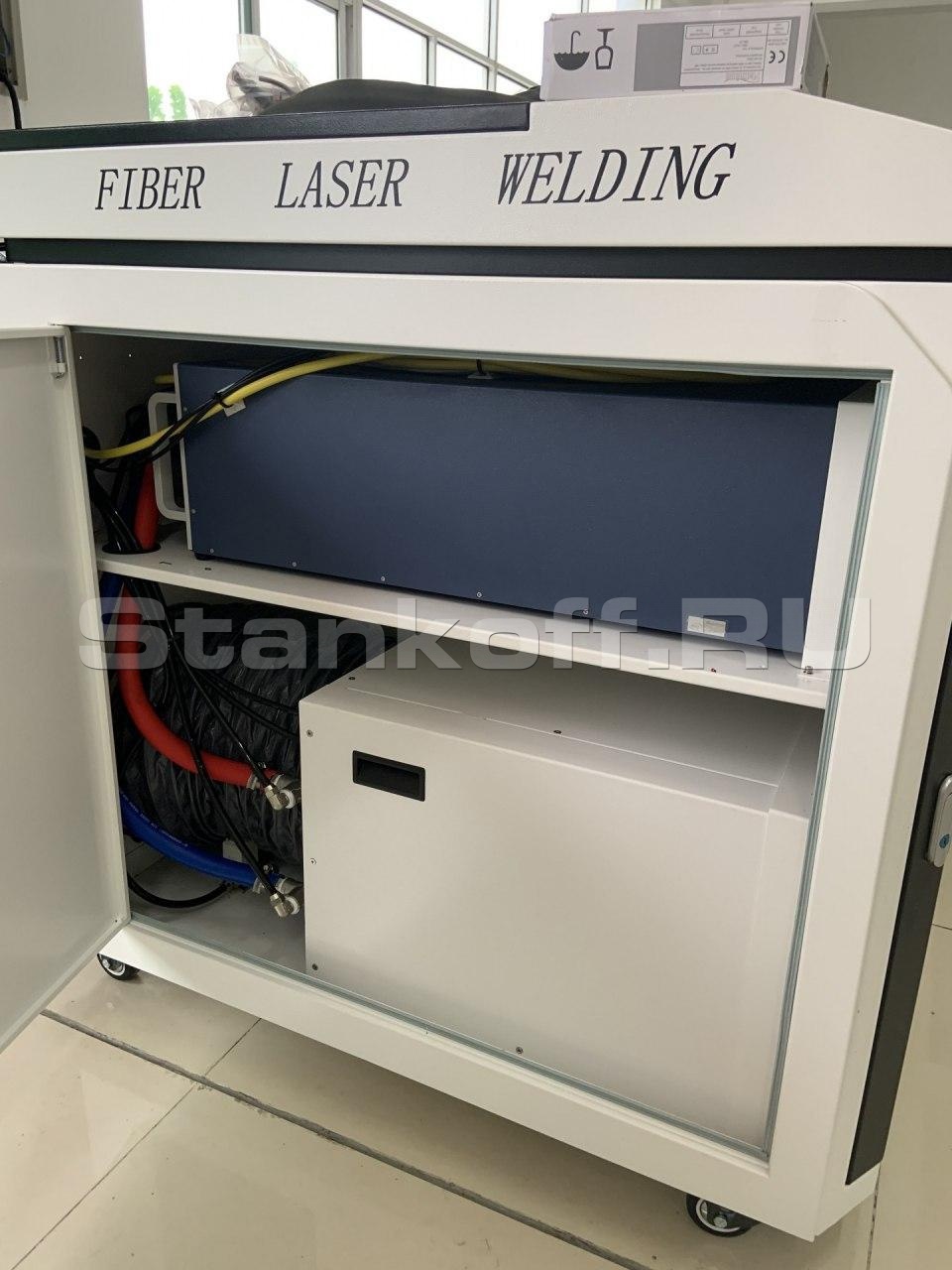

Лазерный источник IPG

Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

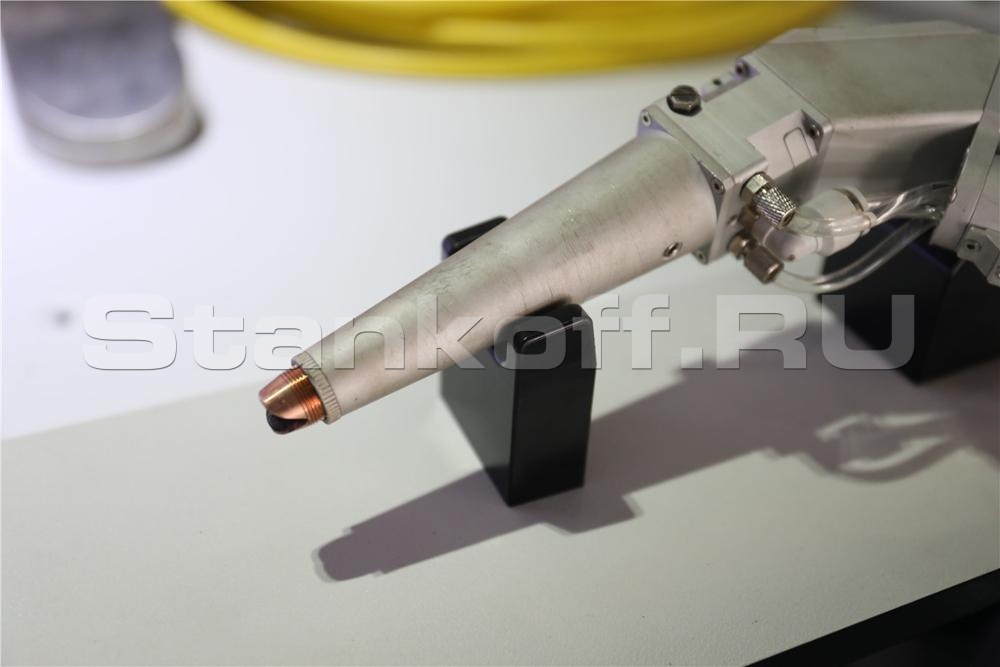

Портативная сварочная головка

Портативная сварочная головка

Портативная ручная сварочная головка является отличительным преимуществом данного сварочного аппарата. По сравнению с фиксированной сварочной головкой она обеспечивает удобство и широкие возможности сварки.

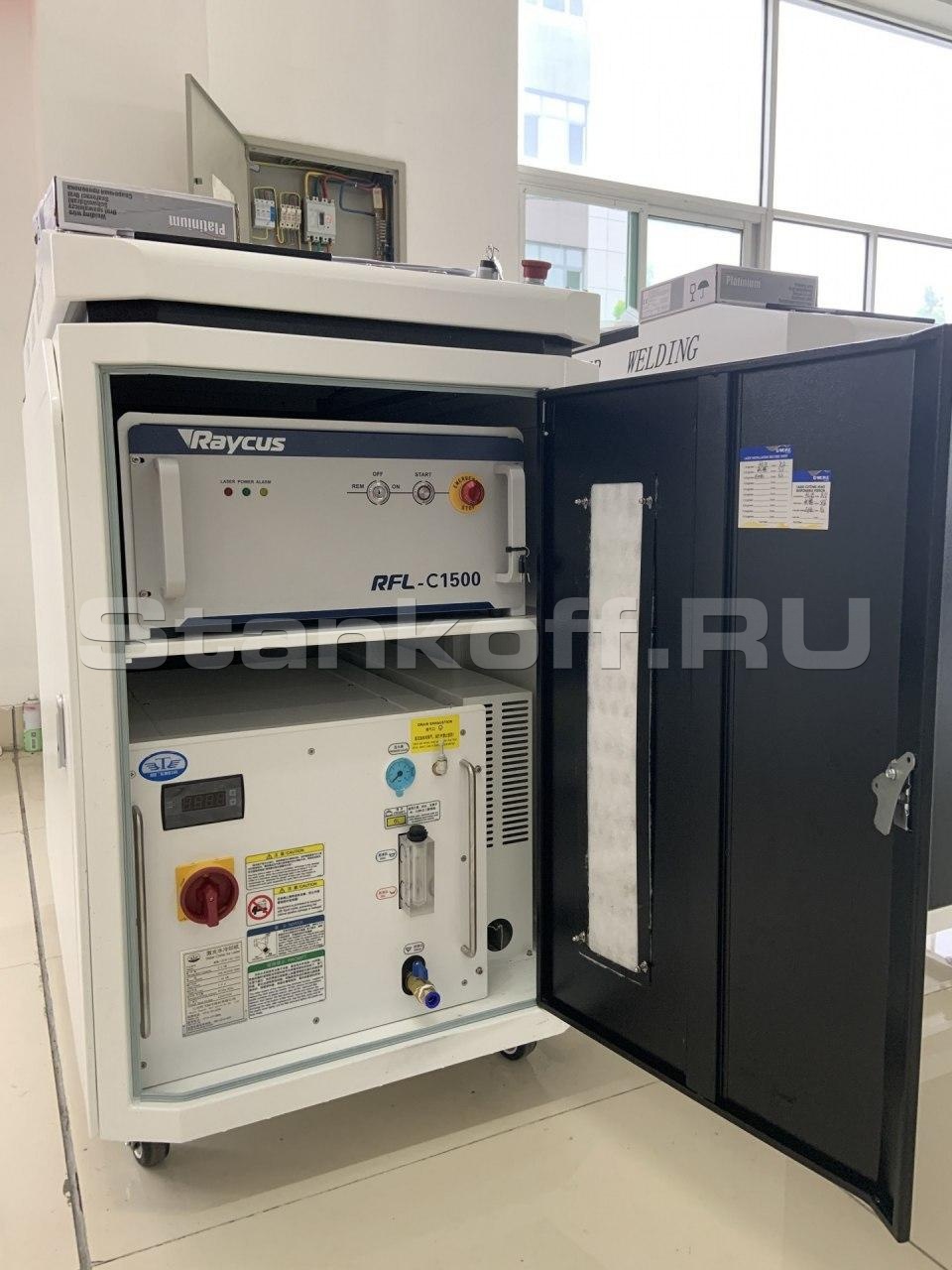

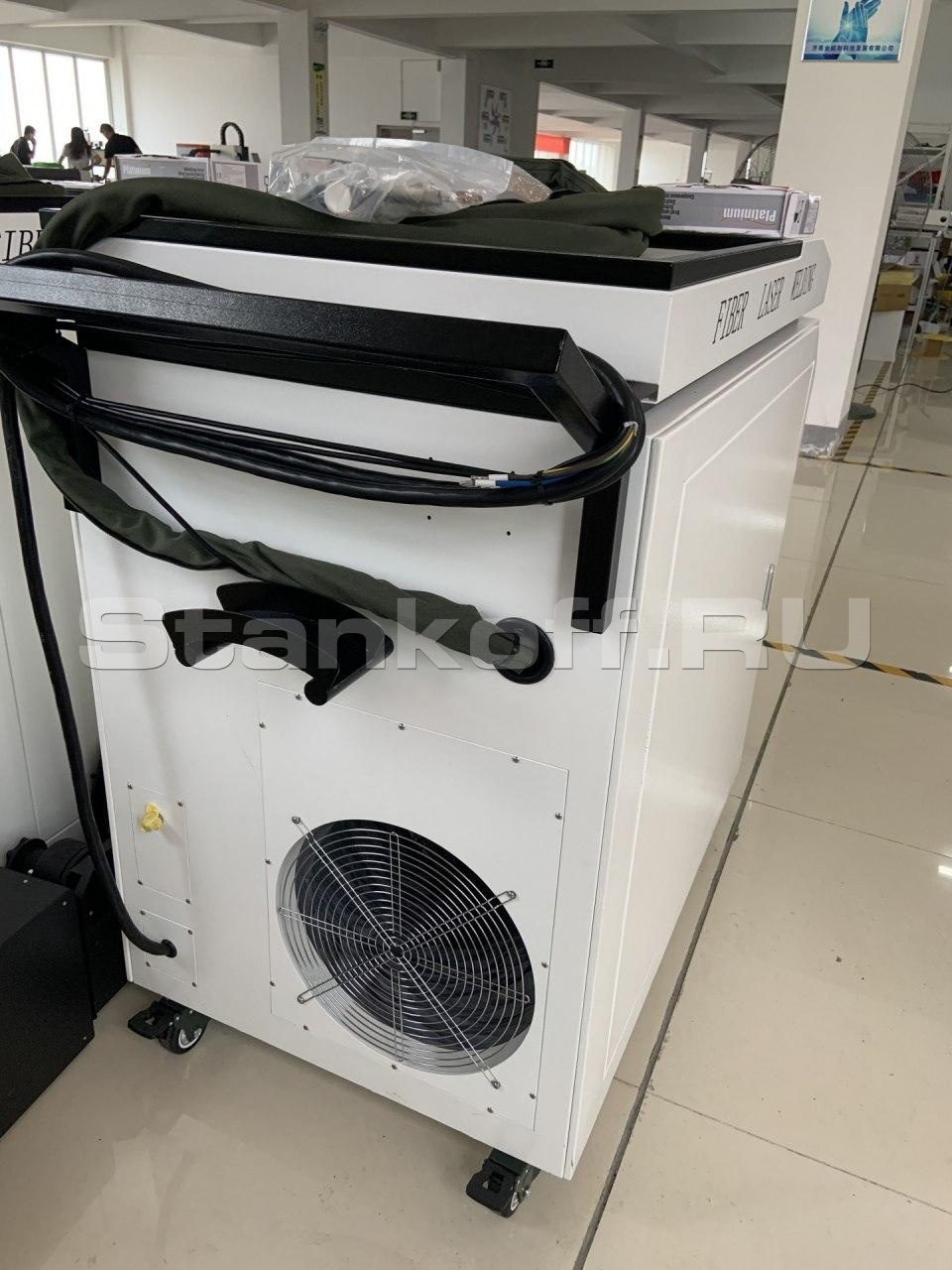

Водяной чиллер

Водяной чиллер

Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника в заданном эксплуатационном диапазоне.

Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера

Материал Толщина металла, мм1000Вт1500Вт2000Вт
Глубина расплава, ммВыходная мощность, %
Глубина расплава, ммВыходная мощность, %
Глубина расплава, ммВыходная мощность, %
Нержавеющая сталь0,60,2160,3 150,310
0,80,2200,3200,415
1,00,3250,5250,520
1,20,3
300,5300,625
1,80,3
400,7400,835
2,50,5
40-450,840-451,035-45
3,00,7601,2601,450
5,0

1,570-802,170-80
6,0



2,580-90
7,0



3,0
80-90
Алюминий, медь0,50,370-800,370-800,460-80
1,00,5
80-900,580-900,880-90
1,50,685-950,680-900,880-90
2,0

0,885-951,085-95
4,0



2,090-100

Получаемые изделия

Мощность лазера 1500 Вт
Лазерный источник IPG
Длина волн 1070 Нм
Срок службы 100 000 моточасов
Время непрерывной работы 24 часа
Ширина импульса лазера 0,1-20 мсек
Частота лазера 1-50 кГц
Диаметр пятна лазерного луча 0,1-3 мм
Скорость сварки 0-120 мм/сек
Источник питания 380В 3 фазы 50Гц
Потребляемая мощность 9,5 кВт
Система управления ЧПУ
Система охлаждения Водяной чиллер
Рабочая температура 15-35 ℃
Рабочая влажность < 70% (Без конденсации)
Габаритные размеры 1140х670х1400 мм
Вес 270 кг
