Детальное описание

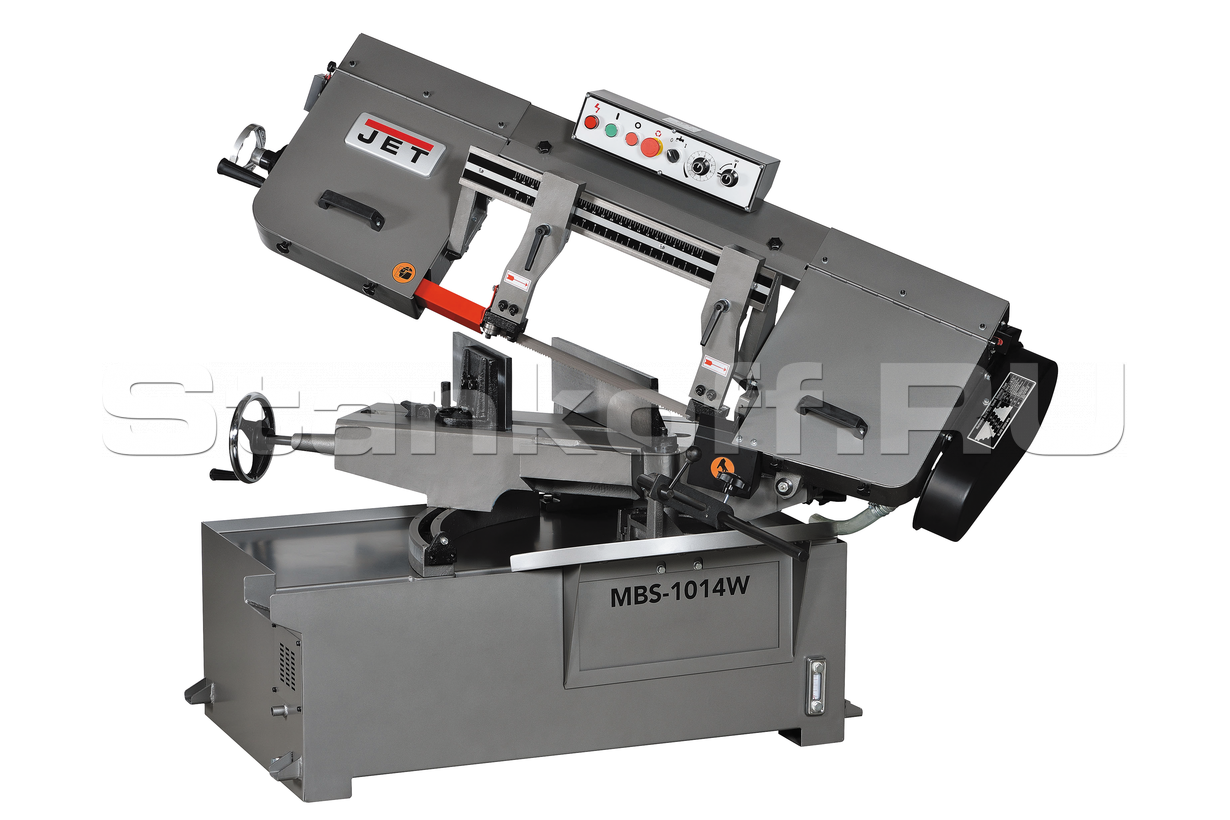

Ленточнопильный станок MBS-1014W представляет модель американского типа, используемую для промышленного производства. Особенность станка заключается в наличии поворотной пильной рамы, обеспечивающей пиление заготовок под разными углами. Угол поворота консоли составляет 45°. Допустимый диаметр обрабатываемой заготовки под углом 90° составляет 250 мм. Установка пильной рамы под углом 45° позволяет вести обработку заготовок диаметром до 225 мм. для получения необходимого угла распила, конструкция станка оборудована механическими тисками. Перестановка губок тисков позволяет добиться оптимального положения заготовки для последующей обработки. Опускание и поднятие тяжелой пильной рамы обеспечивается работой системы гидроразгрузки, облегчающей работу оператора. Гидроцилиндр позволяет регулировать скорость подачи пильной рамы в рабочую зону, установить необходимую силу прижима ленточного полотна на обрабатываемую заготовку.

Станок оборудован механическими тисками, обеспечивающих надежную фиксацию заготовок крупного диаметра.

Модель MBS-1014W оснащена мощным электродвигателем - 1,5 кВт, позволяющий выполнять пиление заготовок больших диаметров в диапазоне скоростей 25,40,50 и 70 м/мин. Моторная группа имеет ременную передачу, осуществляет плавное движение полотна независимо от жесткости и твердости обрабатываемого материала. Увеличение качества распила, повышение эксплуатационных характеристик полотна достигается за счет функционирования системы подачи СОЖ.

Тяжелая консоль станка оснащена направляющими, контролирующие проход полотна в зависимости от диаметра заготовки. В конструкции станка используются подшипники, выполняющую контрольную функцию позиционирования ленточного полотна относительно обрабатываемой заготовки. Управление станком осуществляется с панели управления, размещенной на консоли. Натяжение ленточного полотна достигается за счет вращения маховика, установленного слева, в торцевой части консоли. Станок в полной комплектации весит 485 кг, имеет прочную и устойчивую подставку.

Особенности:

  • Конструкция станка американского типа, с поворотной консолью;
  • Поворотная на 45° пильная рама для удобства реза под углами;
  • Пульт управления вынесен на консоль;
  • Гидравлическая система разгрузки пильной рамы
  • 4 скорости движения ленточного полотна для пиления различных материалов;
  • Ременной привод;
  • Большой маховик и встроенная шкала для удобного натяжения пильной ленты. Автоматическое отключение после сквозного распила;
  • Автоматическое плавное опускание консоли;
  • Закаленный и отшлифованный червяк с бронзовым червячным колесом
  • предназначен для длительного срока службы;
  • Регулируемые направляющие ленточного полотна на 5-и подшипниках;
  • Быстро переставляемая губка тисков;
  • Регулируемый концевой упор для серийных работ;
  • Подставка со встроенной системой подачи СОЖ.

Комплектация

  • Биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI
  • Регулируемый концевой упор
  • Гидравлическая система подачи
  • Автоматический выключатель окончания распила
  • Система подвода СОЖ
  • Быстропереставляемая губка тисков
  • Концевые выключатели крышек
Напряжение, В 400
Резка под углом (Диапазон поворота пильной рамы) 0°-45°
Макс. Ø обработки при 90º Ø250 мм
Мощность двигателя, кВт 1,5
Зона обработки при 90° Ø250 мм, □250х350 мм
Зона обработки при + 45° вправо Ø225 мм, □250х225 мм
Размеры ленточного полотна 27 х 0,9 х 3300 мм
Скорость движения полотна, м/мин 25, 40, 50, 70
Диаметр шкивов, мм 355 мм
Высота рабочего стола, мм 635
Объем бака СОЖ, л 27
Ширина ленточного полотна, мм 27
Длина, мм 1750
Ширина, мм 660
Высота, мм 1100
Масса, кг 485
Длина в упаковке, см 180,34
Ширина в упаковке, см 78,74
Высота в упаковке, см 113,03
